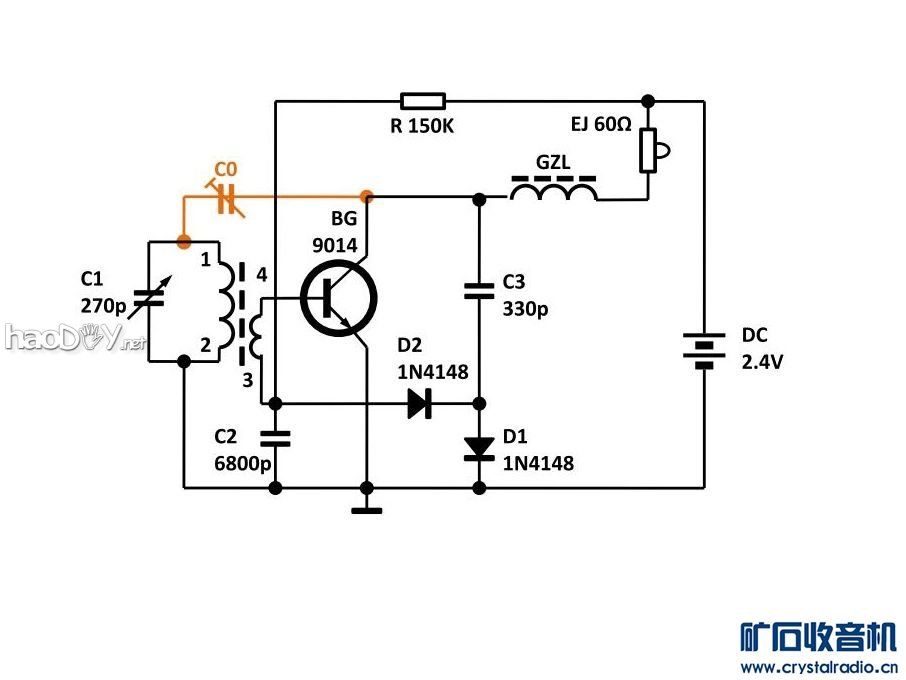

之前为9012单管机设计的榫接外壳由于加工手艺不过关误差太大，致使可变电容和磁棒天线不能相容，只好搁置架上。每天看到它的烂尾模样心里就不舒服，恰好趁着DIY大赛的东风，决定捯饬一下让它重新上岗。 其实小机壳的制作没必要搞榫接，用胶粘已经具有足够的强度了，要是不放心还可以粘些加强筋。原来机壳的右侧板顶端不平，使得顶板塌了一个角。由于机壳已经早早地装裱上外衣，要修改不免破坏原来的外观，所以迟迟未下手。   这次要暴力拆解了。用裁纸刀把顶板和其它部件分开，取下，再把原背板适当修改后替换顶板。由于它是贴着原壳的边粘的，机壳高度自然增加了2mm（纸板材料厚度），这样机内元件的排布就更从容了。原来的榫槽和不平整的地方用些边角料填充，至于留下的伤痕则从A4纸的包装上剪一条浅绿色纸条掩饰一下，同时也起到修饰原来单一绿色外观的作用。机壳内四角用一双筷子截下的木条固定，胶水干后整个机壳硬邦邦很牢固。  可变电容器的安装摒弃原来内藏式，采用最简单直接的方法。在右侧板上用裁纸刀扎孔安装，这样方便右手调节。左侧板则打个耳机插孔。可变电容的旋钮正好可以用拆下来的原顶板制作。用剪刀剪出两块适当大小的圆板，一块用裁纸刀掏出可变电容旋钮槽，另一块在圆心打一个小孔。两块圆板粘好，周围用快递底单上剪下的橘黄色纸条包边，一方面为整机偏冷的主色中增加一抹醒目暖色调，另一方面也是起到警示作用——毕竟暴露在外的旋钮很脆弱。   装上可变电容和旋钮后试一下手感，还不错，粗大的旋钮让调谐很舒服。  电路是普通的单管机电路，耳机用MP3、手机配套的耳机都可以，串联起来约有60Ω。
