总算把铜管大环收尾了，等好天搬出去听听。_haoDIY

前后做了几个月，反复调整，一直是零散连接，凑合听，想挪一下位置都不方便。
天热了想搬出去听听效果，重新做了个操作面板，大环与检波一体了，这回不改了。

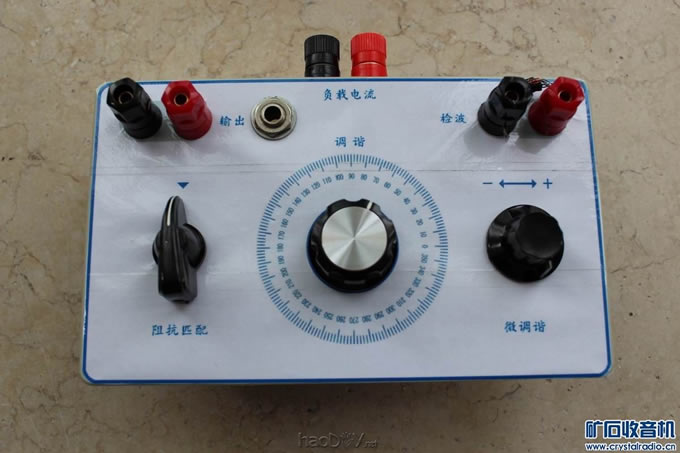

操作面板正面

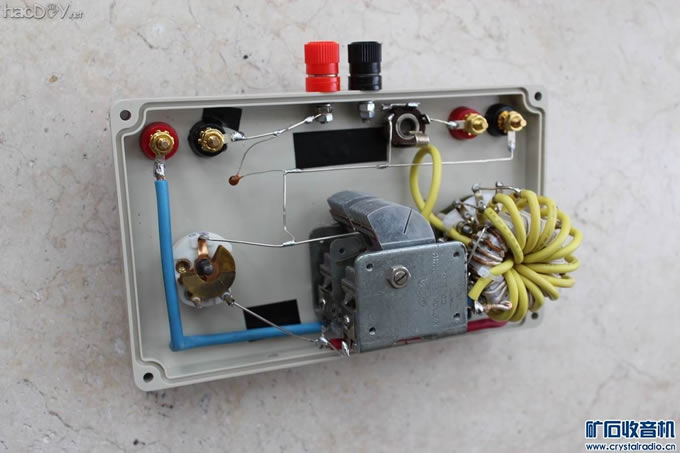

操作面板反面

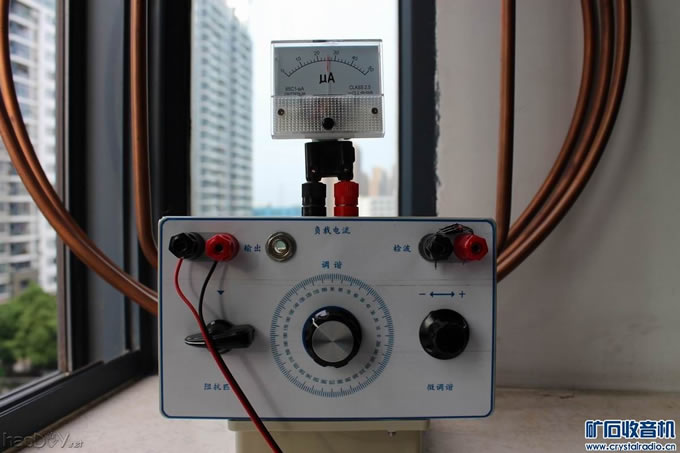

面板与大环合一起

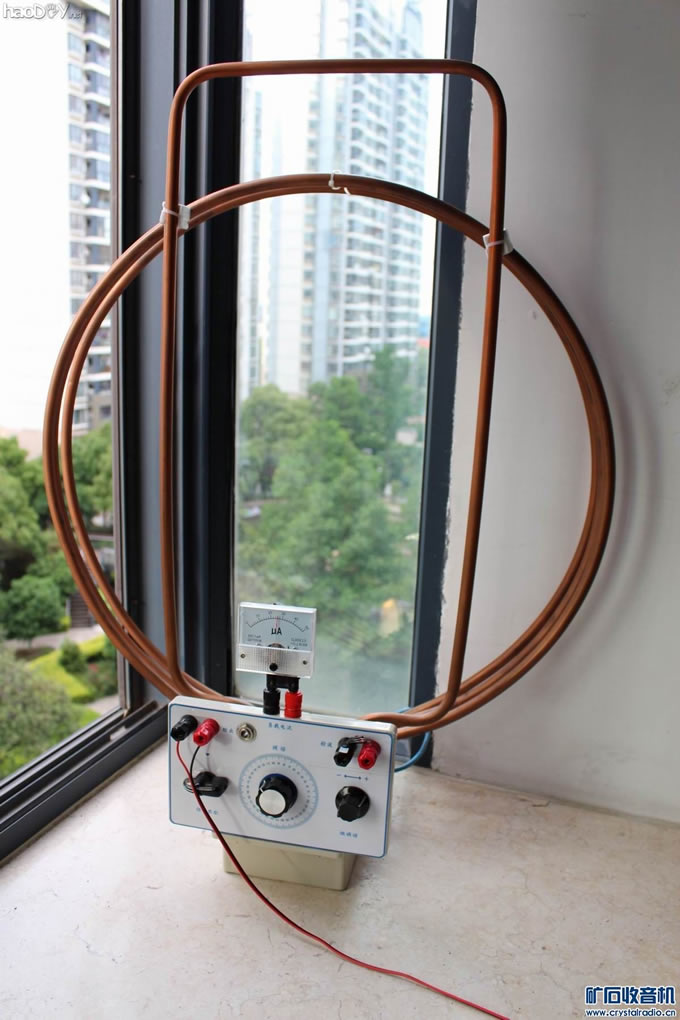

正面

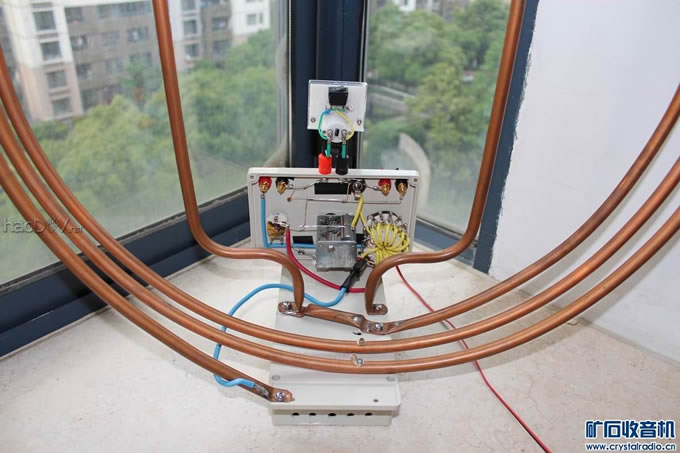

反面

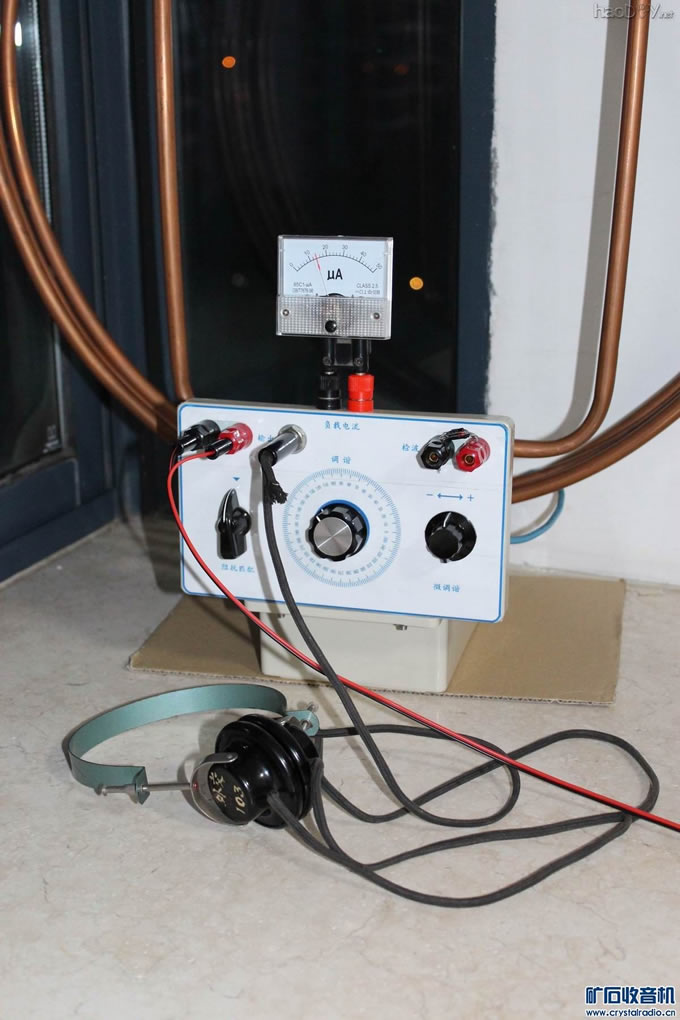

带高阻耳机

收听效果：
1、带8寸舌簧喇叭，中国之声756KHz电流104uA；
2、带高阻耳机，中国之声756KHz电流56uA。

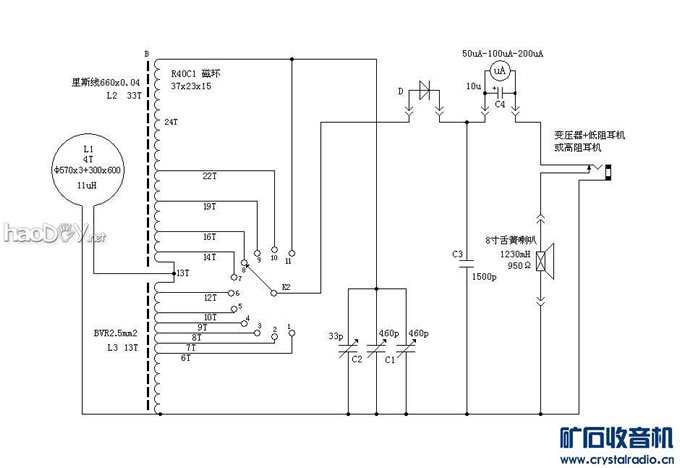

整理了一下图纸，最简单的二极管检波，关键是大环和磁环线圈的耦合匹配，一直在调整，最强信号电流由最初的二十几uA升到了一百多uA。总算把铜管大环收尾了，等好天搬出去听听。

大环接受能力可挖掘的空间很大。总算把铜管大环收尾了，等好天搬出去听听。
