【参赛】“金属”矿机

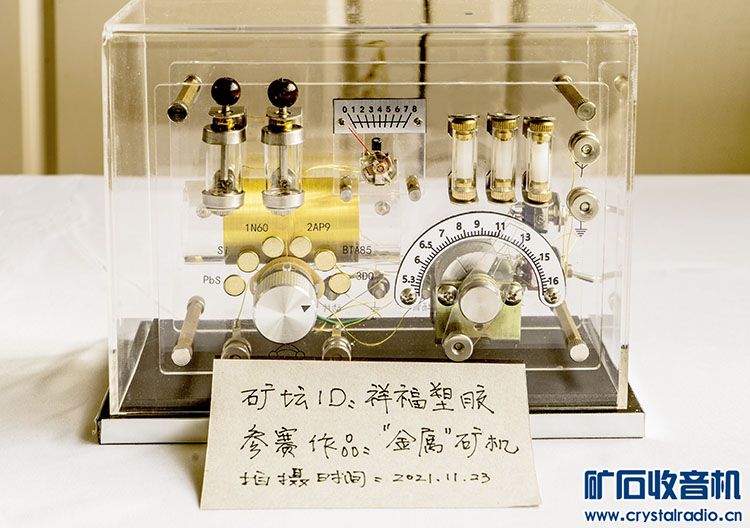

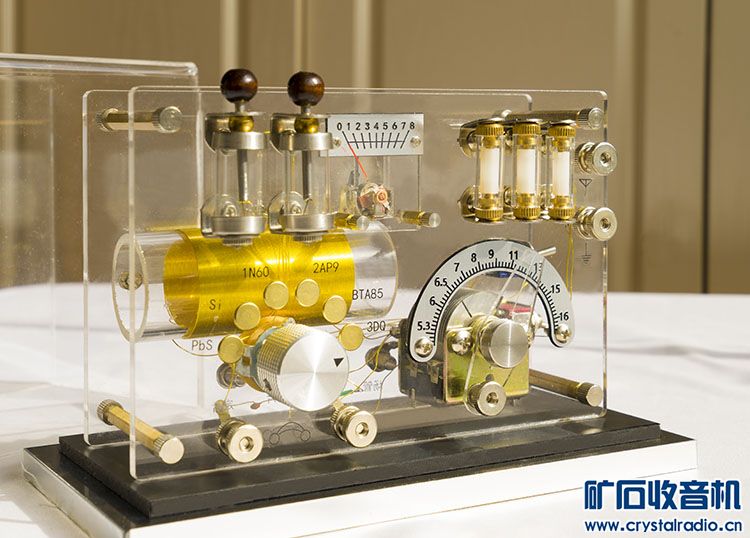

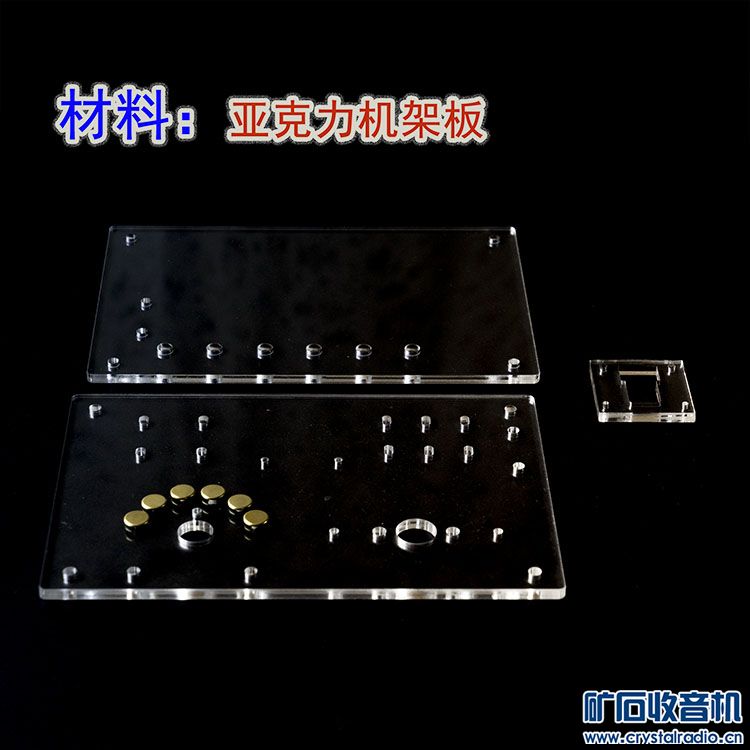

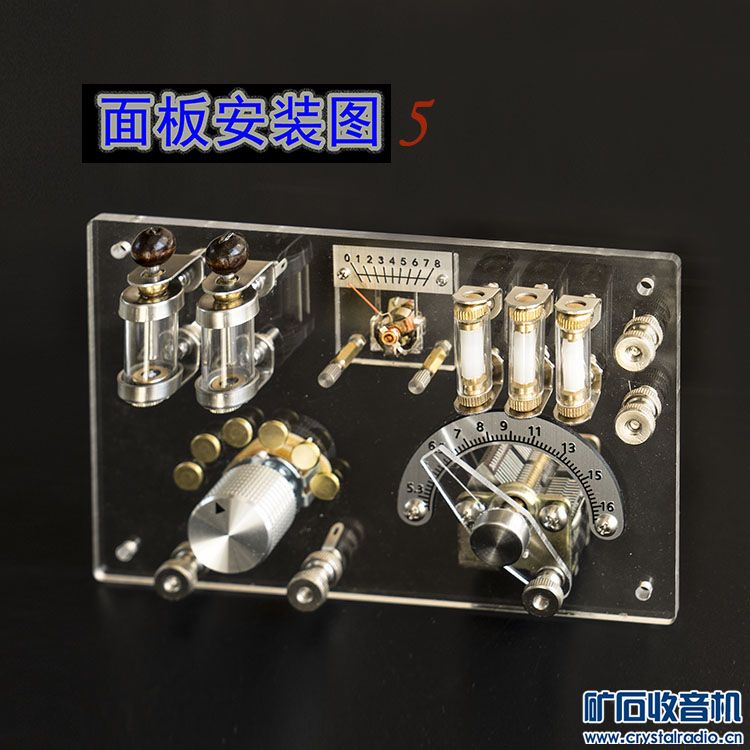

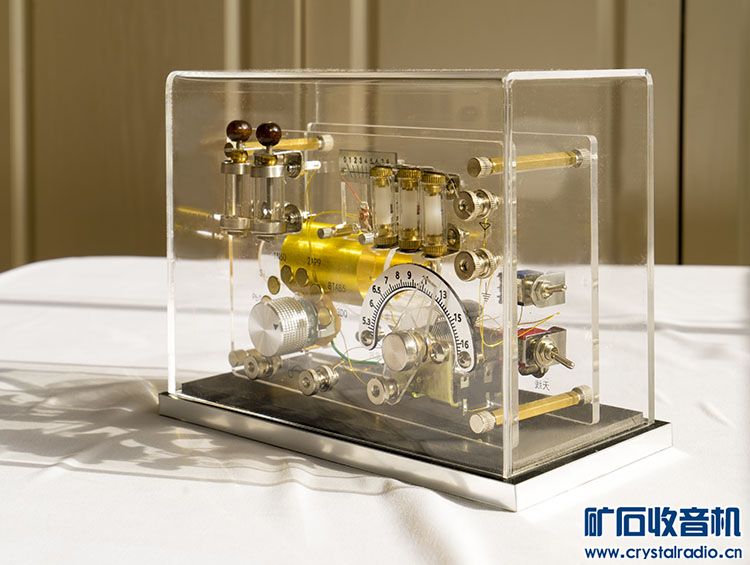

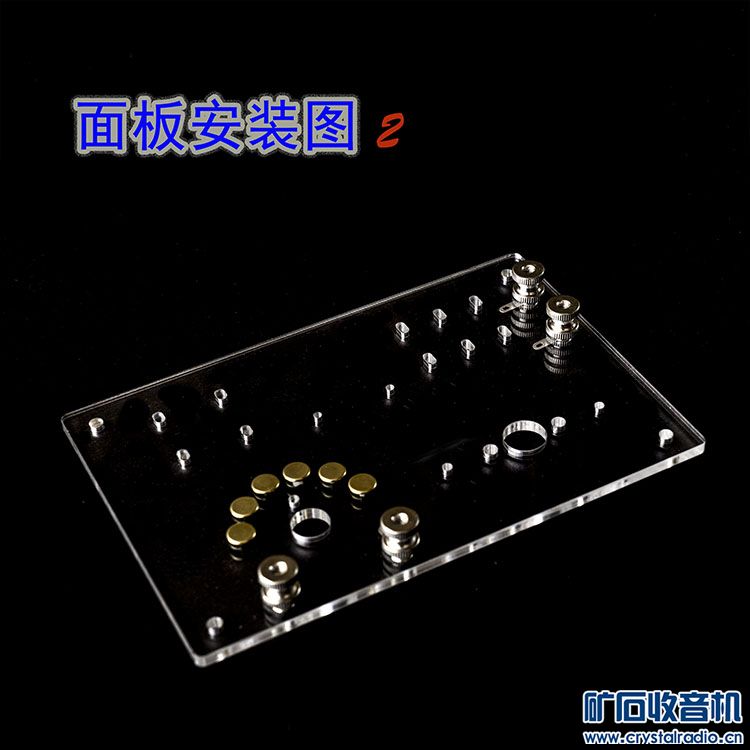

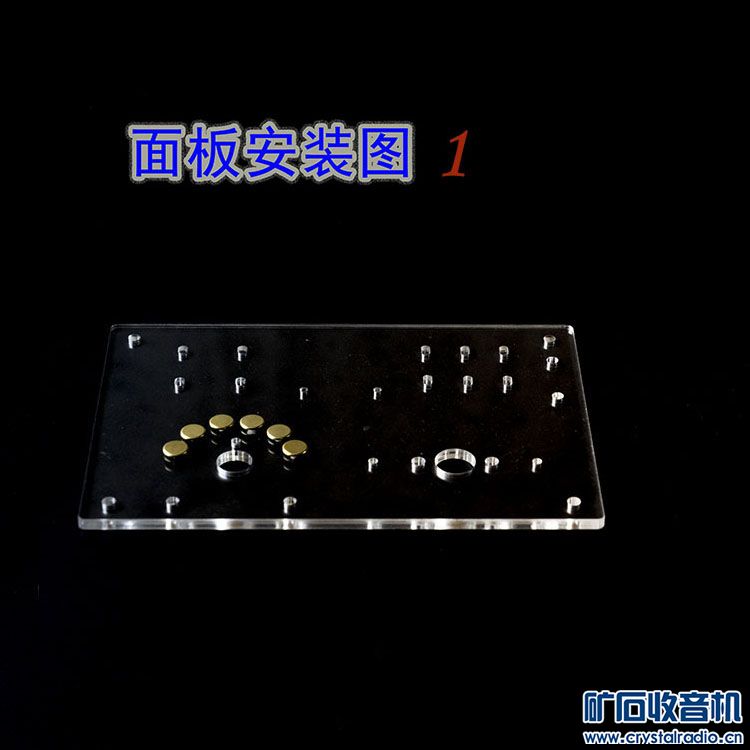

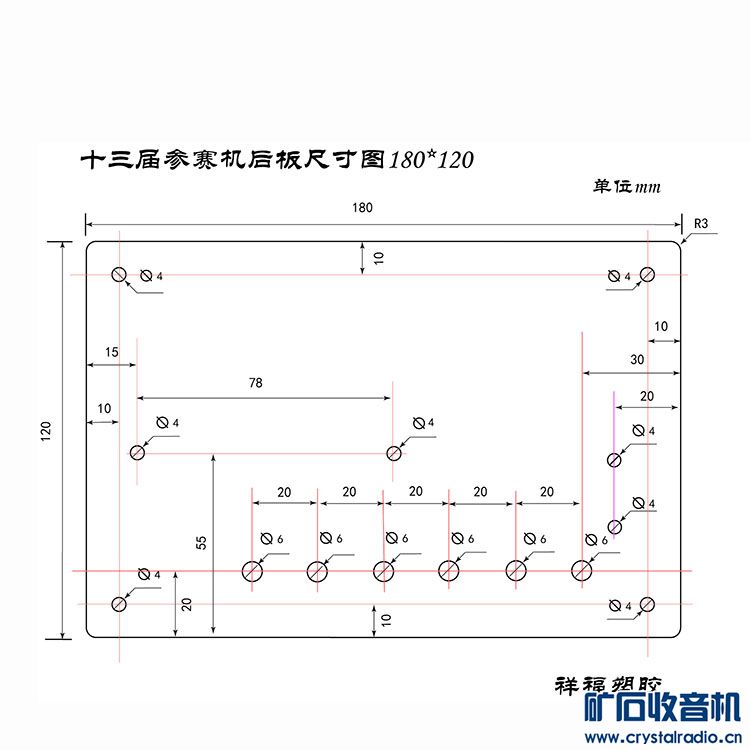

  这矿石设计尽可能的凸现金属质感，另件采用带金属特症另件和透明的亚克力材料，起到一个较好观赏效果。

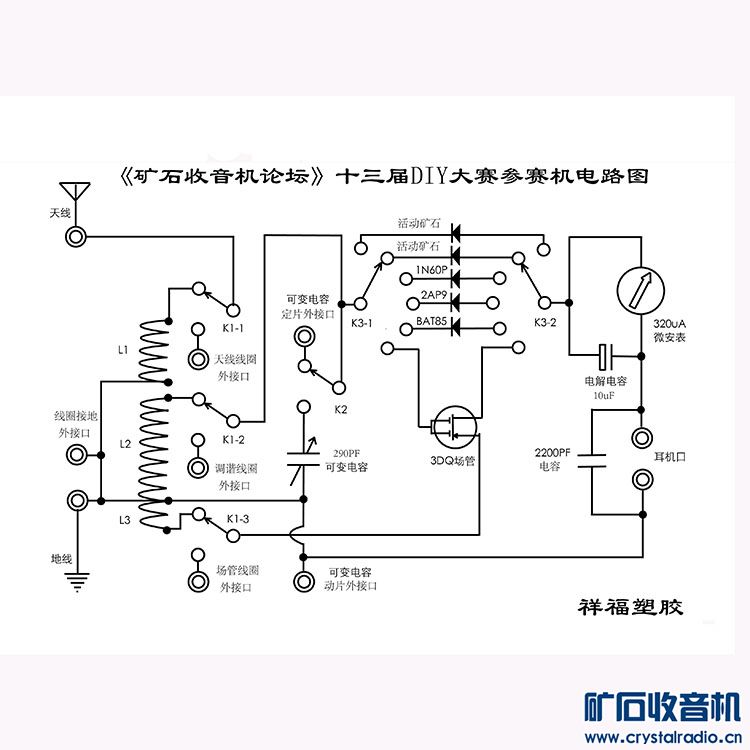

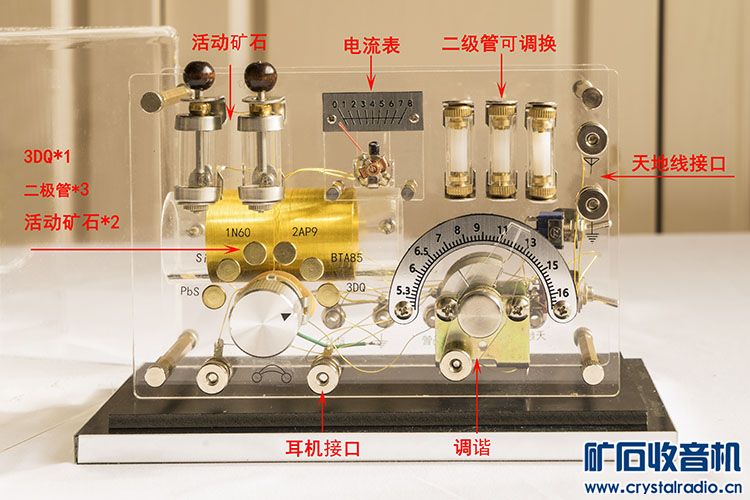

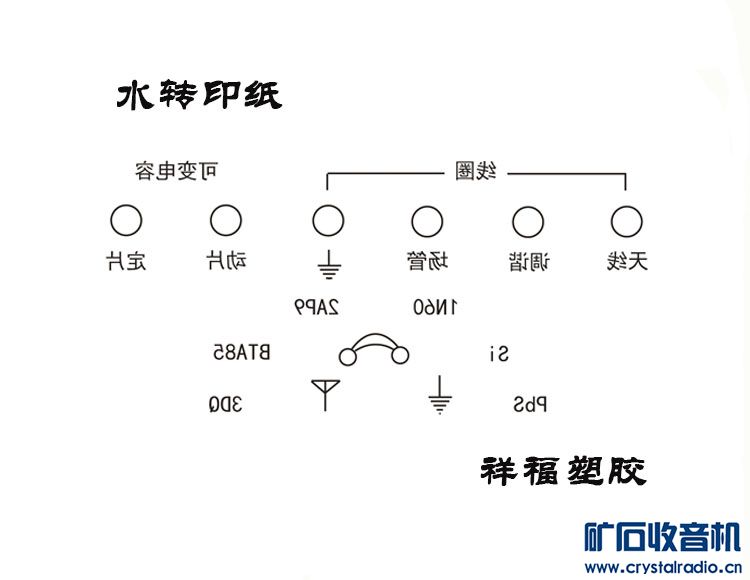

  电路检波用了三个二极管、2AP9、1N60、BAT85、二个活动矿石方铅矿和金属硅和一个3DQ，这几个检波器是最常用也是一定程度上的优秀检波器。

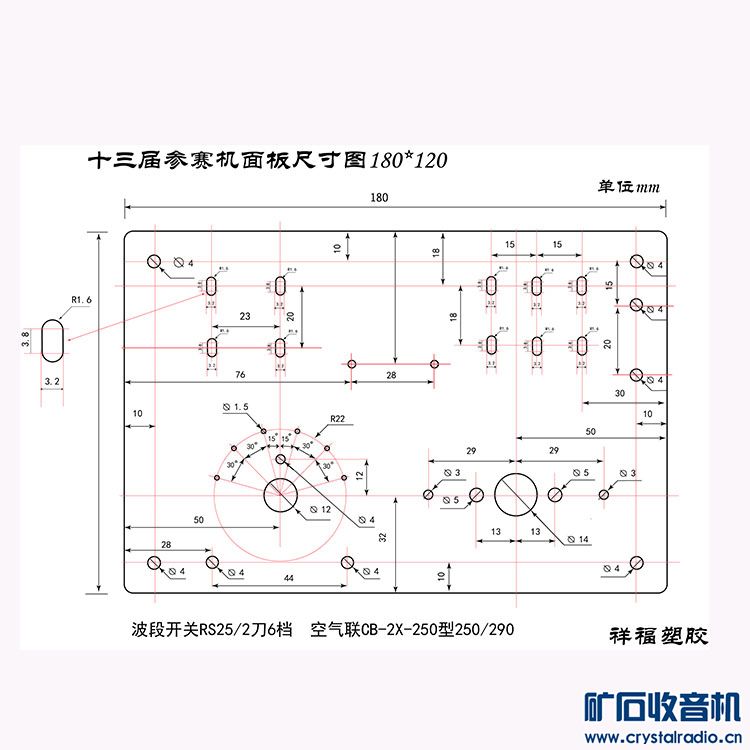

  空气可变电容为CB-2X-250，250／290PF2联并接，波段开关为RS25型2刀6档。

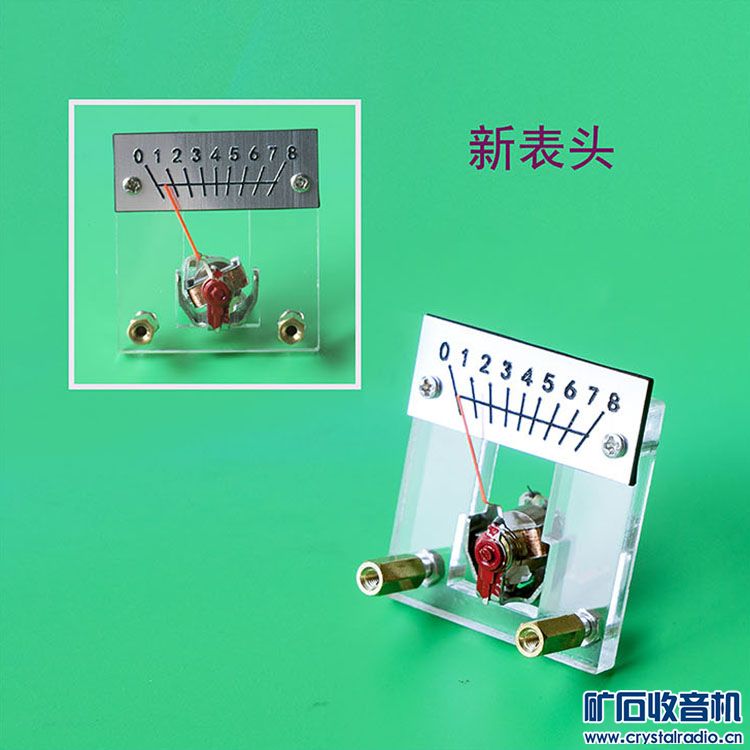

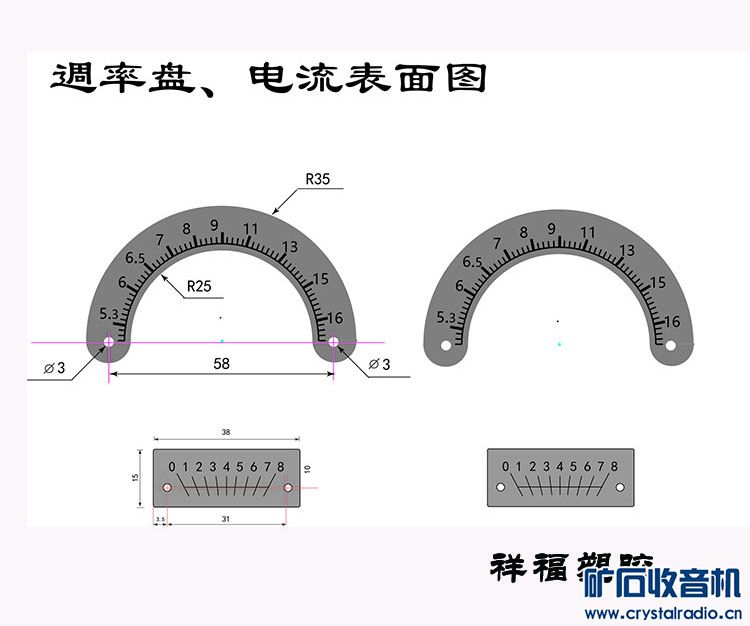

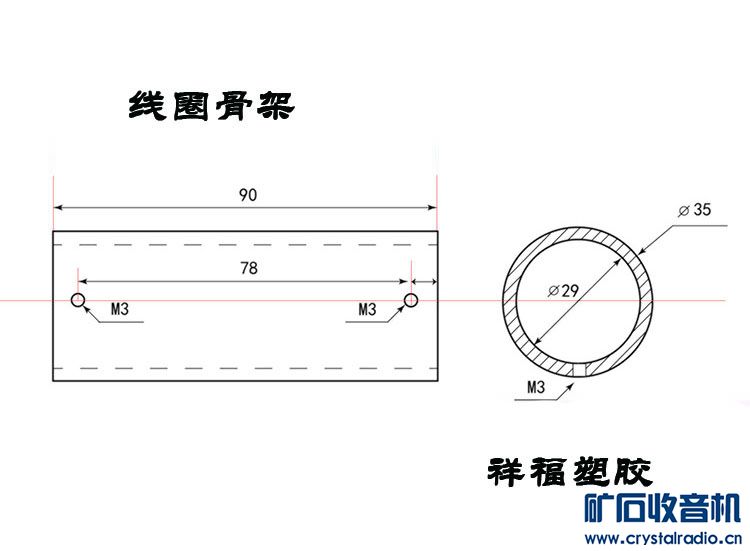

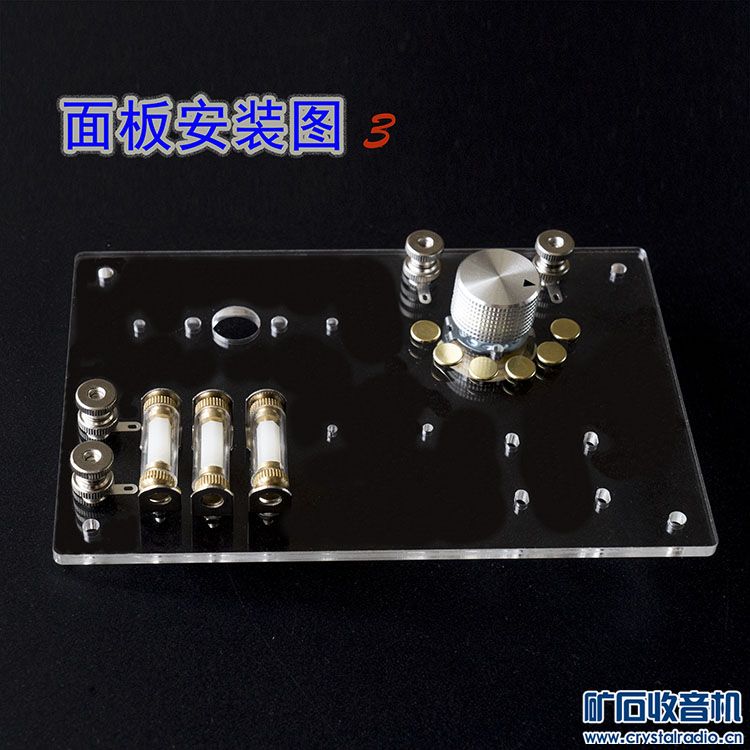

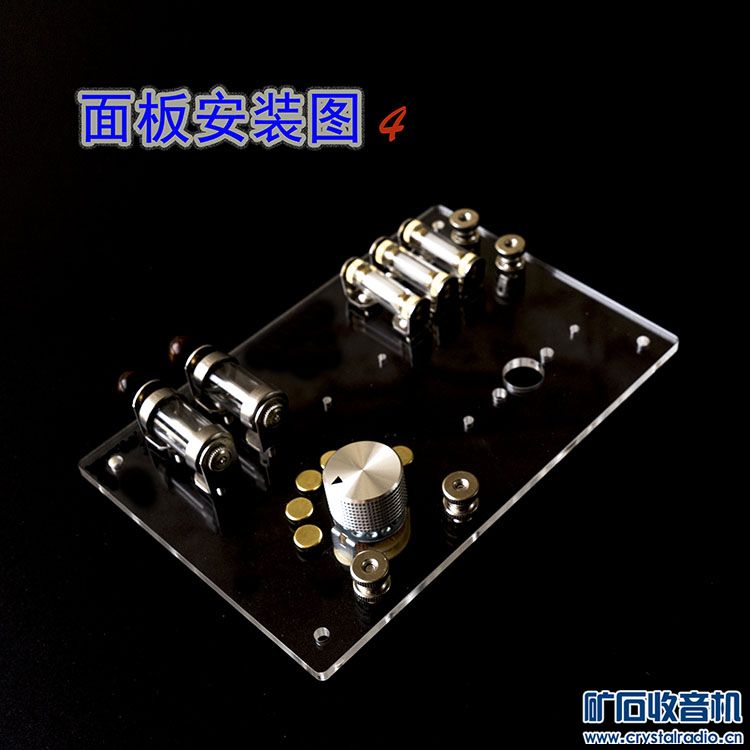

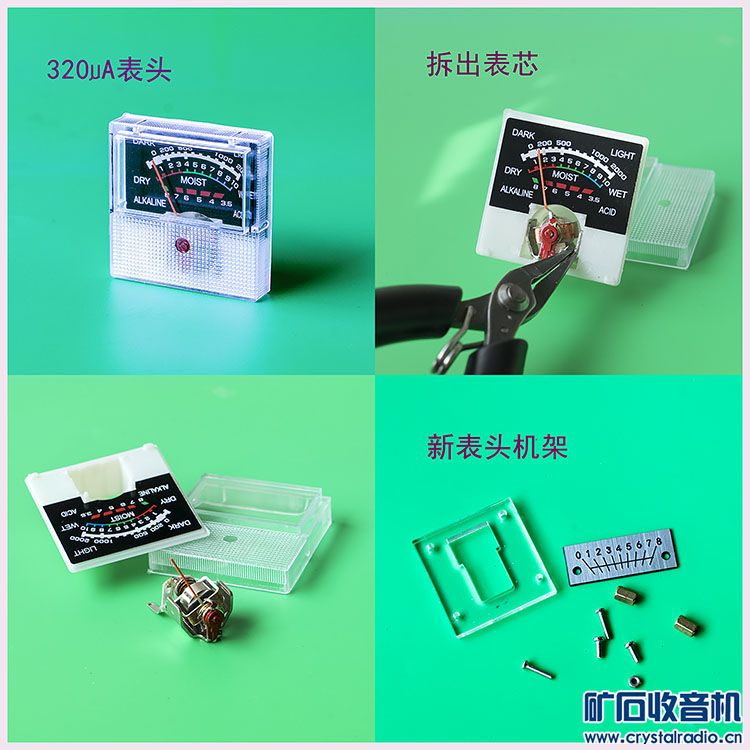

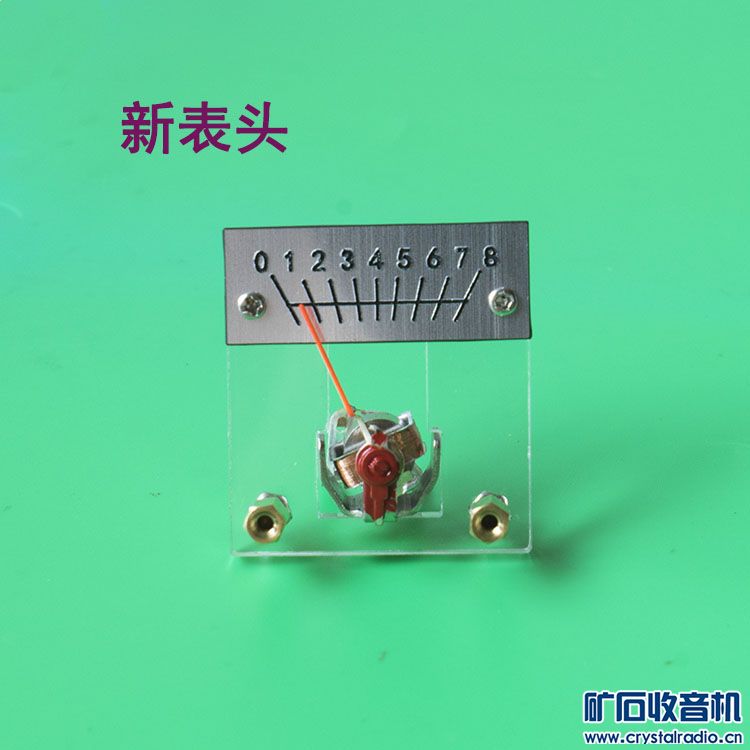

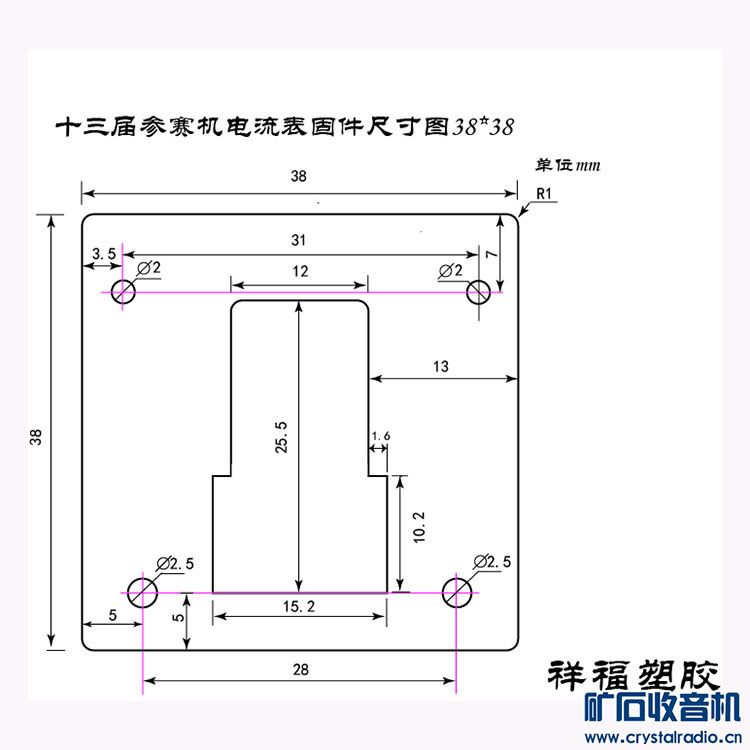

线圈采用亚克力管，金色漆包线，可变电容为空气联，电流表从原表中拆出机芯改装在亚克力架上，调谐钮制成拨针式，接线柱旋钮都为全金属，所有这些都为了凸现金属感。

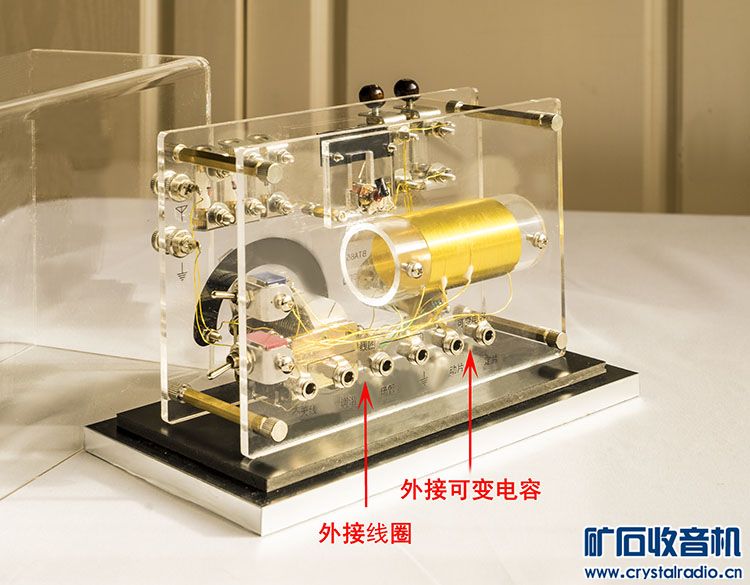

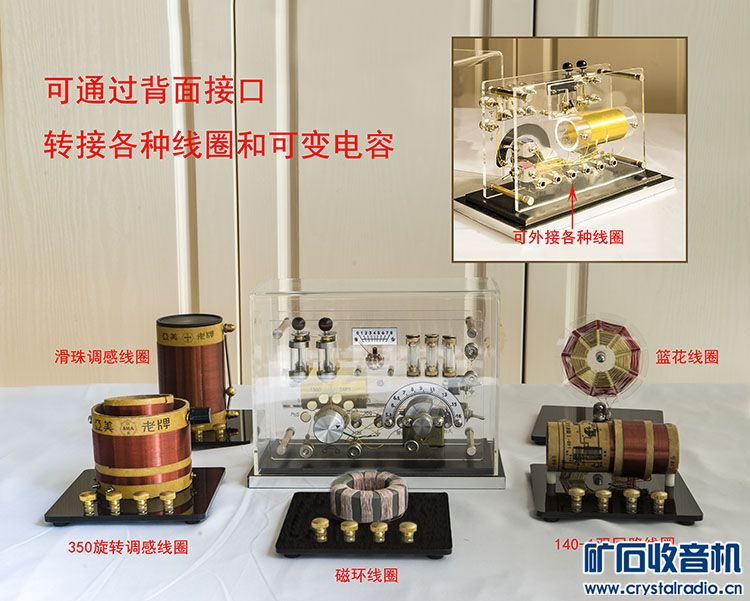

  线圈和可变电容采用了可外接转换电路，方便使用各种线圈和可变电容接入。

本主题由草音于 2022-1-12 07:53 提升























: 整机制作图7.jpg (责任编辑：admin)
