平板电脑改装LED投影机

时间:2017-05-18 20:23来源:数码之家 作者:admin 点击:

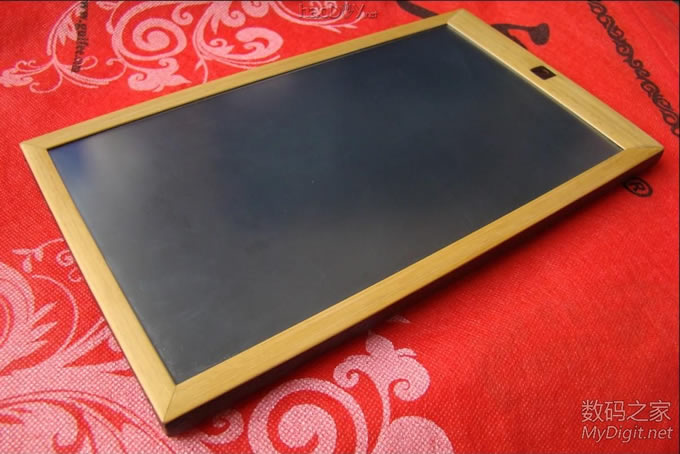

好不容易才DIY好的平板电脑(制作地址:http://bbs.mydigit.cn/read.php?tid=390546 ),最后还是不得不拆掉,改成投影机。此投影只是为了拿来看电影,其他功能不需要,所以连无线网卡也没有装上去。 平板型号:卓尼斯 ZT-180,据说主频是1G Hz(也有说是800M
好不容易才DIY好的平板电脑(制作地址:http://bbs.mydigit.cn/read.php?tid=390546 ),最后还是不得不拆掉,改成投影机。此投影只是为了拿来看电影,其他功能不需要,所以连无线网卡也没有装上去。

平板型号:卓尼斯 ZT-180,据说主频是1G Hz(也有说是800MHz),内存256M,闪存2G,10.1寸1024*600宽屏,电阻触摸。
号称能播放1080P,实际卡得不行,但播放720P流畅。不过这屏的分辨率也只能拿来看720P,看1080P没意义。


国产100W  集成LED(10串10并),驱动电源为32V恒压电源改的恒流源。


一、拆机篇

平板电脑改装LED投影机

平板电脑改装LED投影机

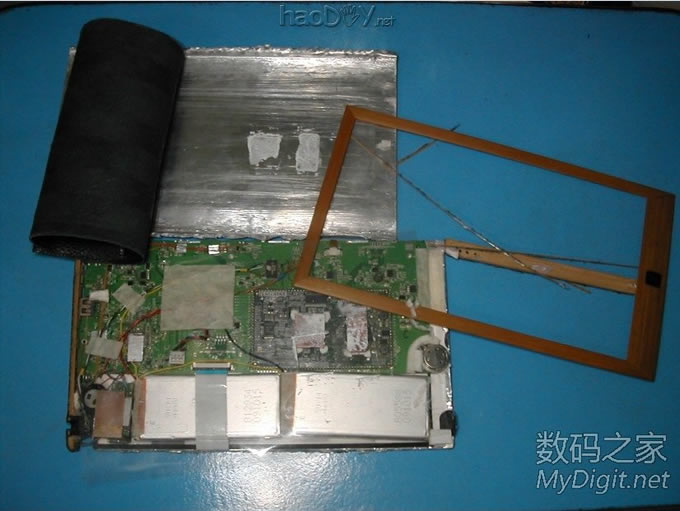

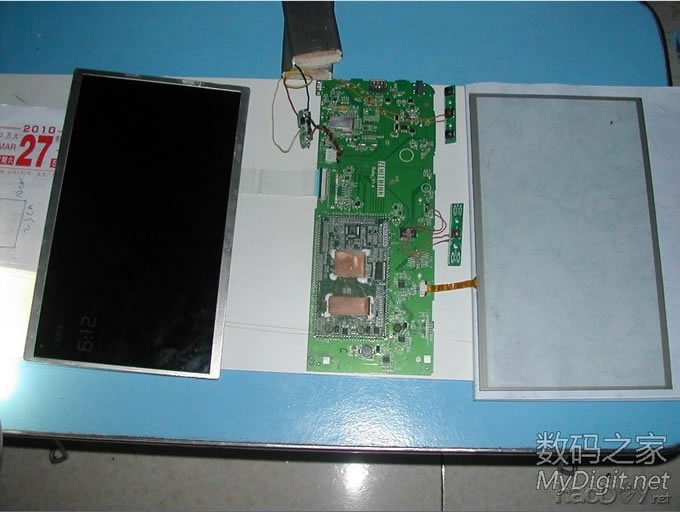

开拆,心在滴血,成物不可毁啊
平板电脑改装LED投影机





平板电脑改装LED投影机

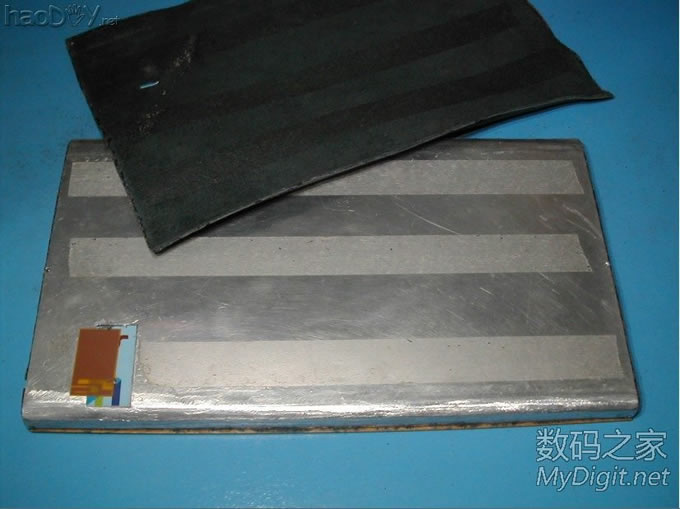

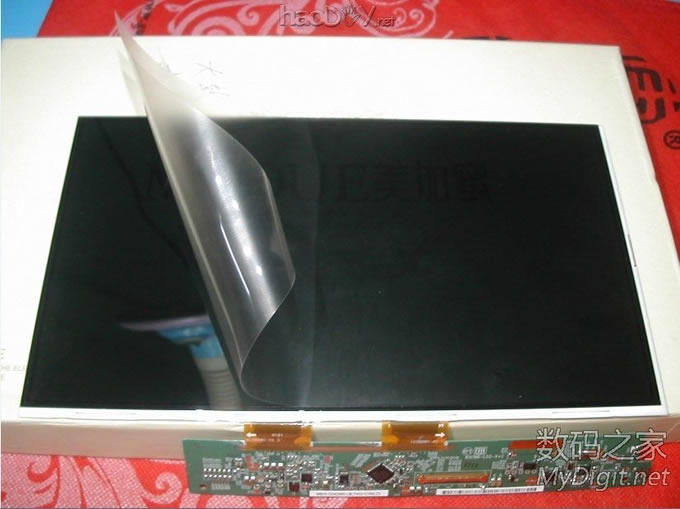

听说撕掉液晶屏防炫膜,透光性更好,于是纸巾沾水覆盖。下面垫东西是防止过度弯折屏线
平板电脑改装LED投影机

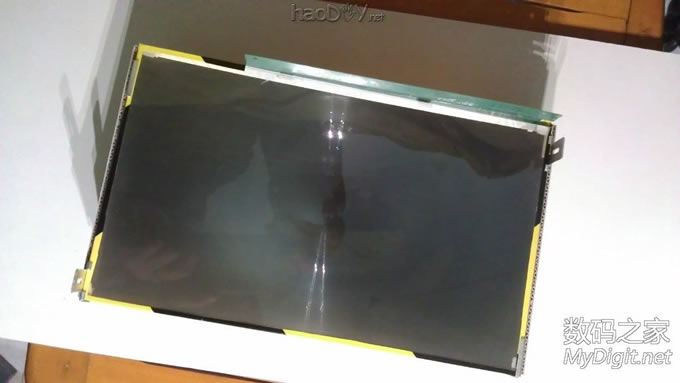

几小时后就可以撕了,不过一定要慢慢、一点一点撕
平板电脑改装LED投影机




测试一下硬件有没有拆坏
平板电脑改装LED投影机




二、制作篇
焊接按键和各接口延长线
平板电脑改装LED投影机

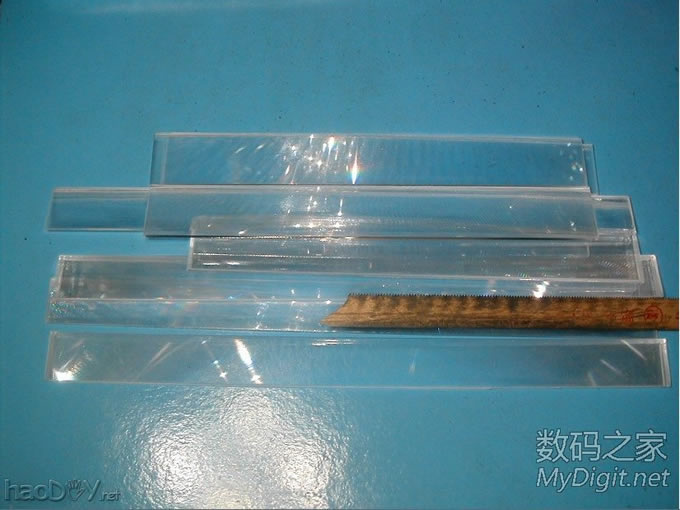

液晶屏为10.1寸,只买到12.1寸的菲镜套件,于是锯条磨钩,割板
平板电脑改装LED投影机




将液晶屏和菲镜组合成一体(中间有支撑,间距为1.5cm、1.5cm),胶带密封,防止进灰
平板电脑改装LED投影机

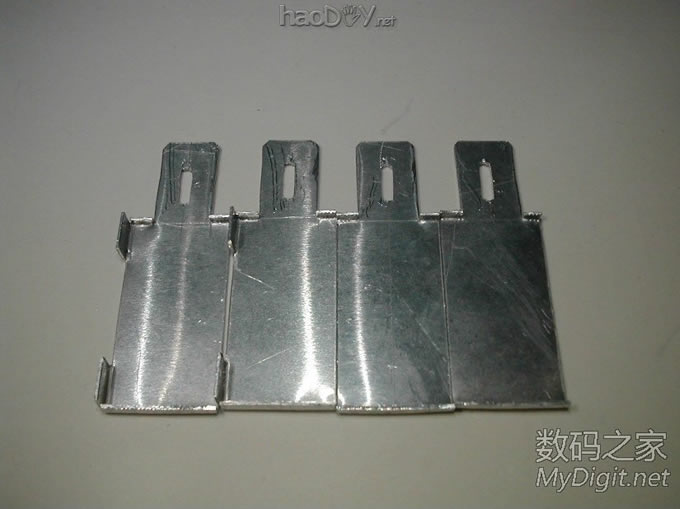

铝片制作固定架,打长螺丝孔为方便调节
平板电脑改装LED投影机

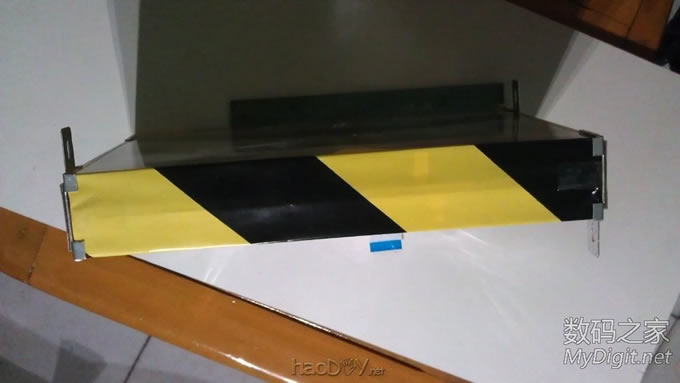

液晶模块完成
平板电脑改装LED投影机

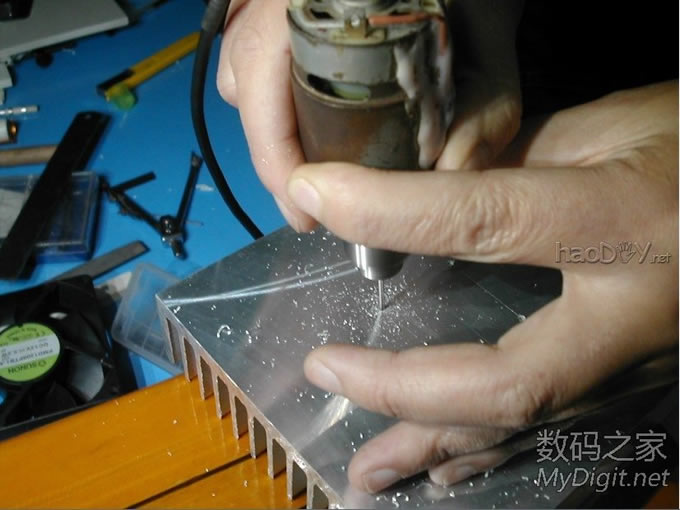

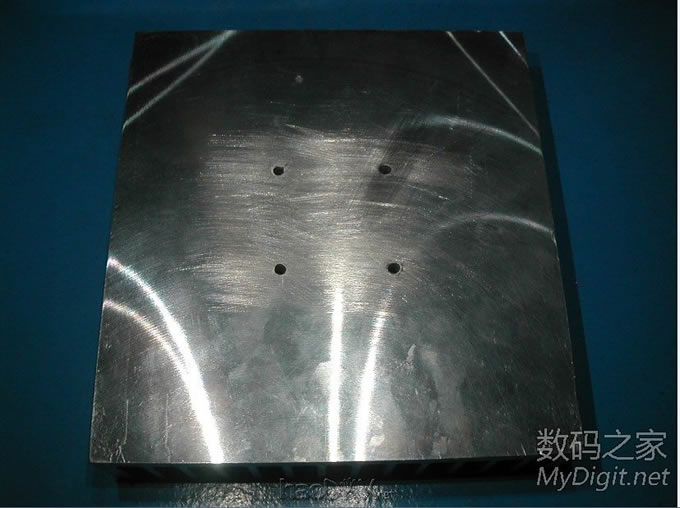

散热器打LED固定孔
平板电脑改装LED投影机




打磨下
平板电脑改装LED投影机

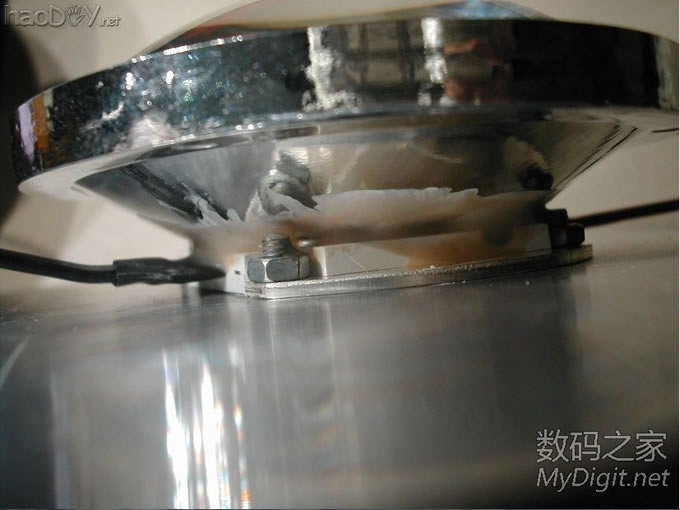

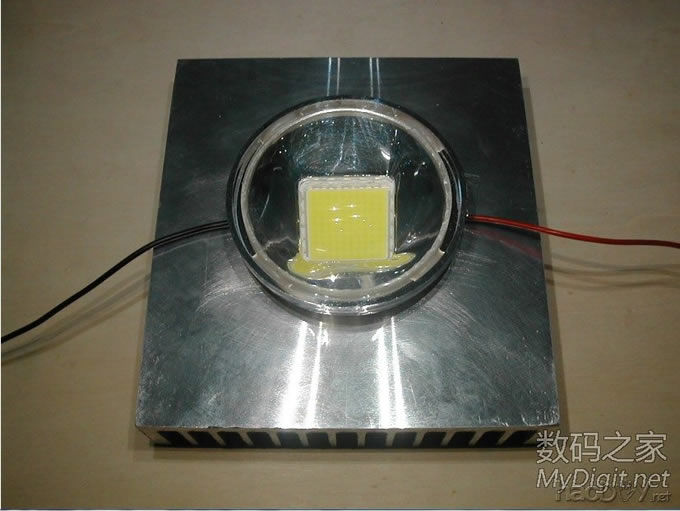

反光碗与LED间AB胶固定,且全密封,防止灰尘进入
平板电脑改装LED投影机




透镜与反光碗围一圈双面胶粘合,防止灰尘进入,且四个位置AB胶固定平板电脑改装LED投影机

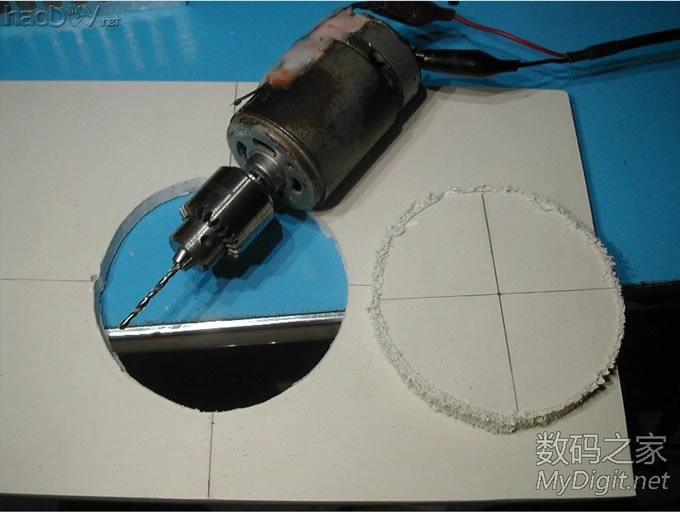

小电钻挖风扇孔
平板电脑改装LED投影机

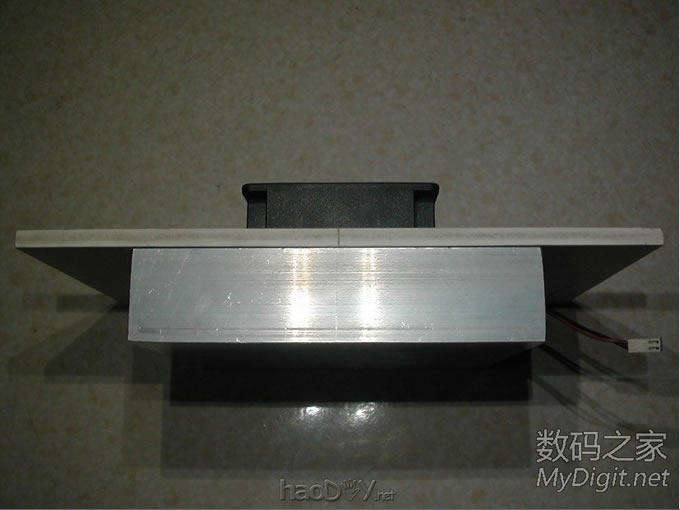

散热器风组合
平板电脑改装LED投影机

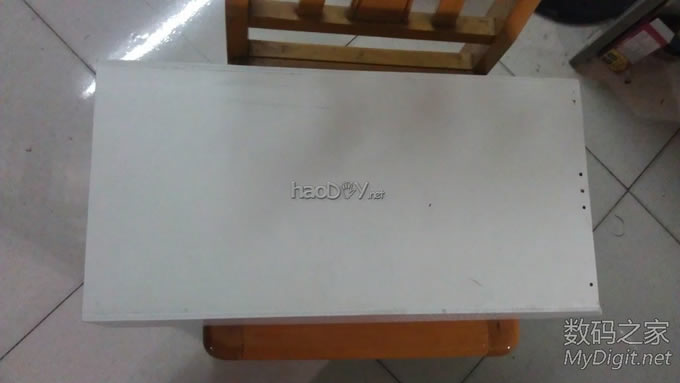

箱体材料使用的发泡PVC,非常好加工,美工刀割,502粘合,既轻又牢固。
平板电脑改装LED投影机

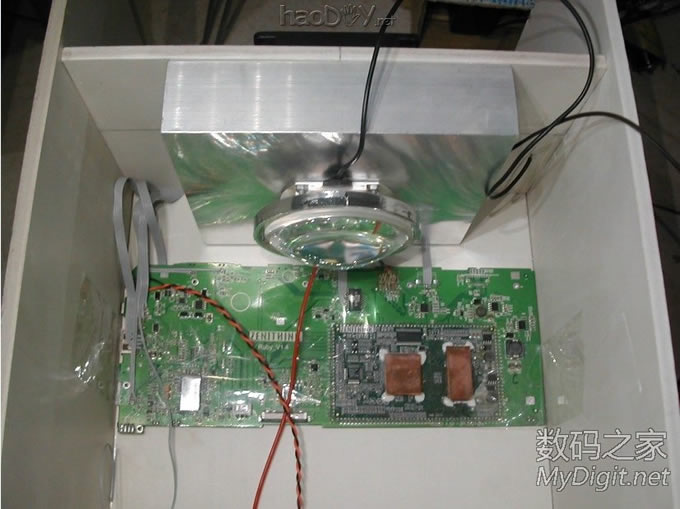

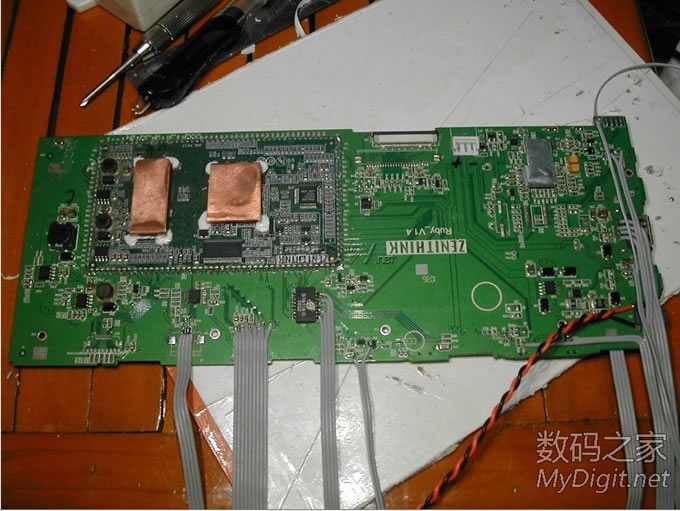

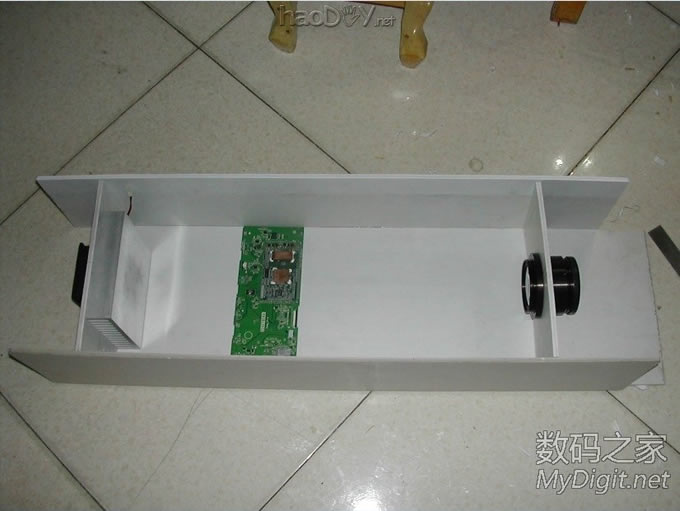

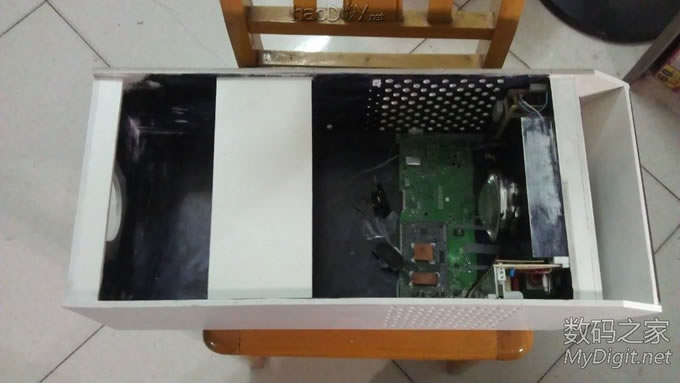

安装主板
平板电脑改装LED投影机




背面接线
平板电脑改装LED投影机




内部涂黑,说能防止反光
平板电脑改装LED投影机

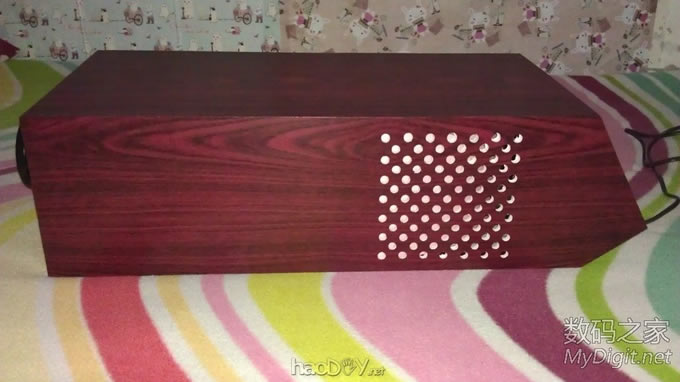

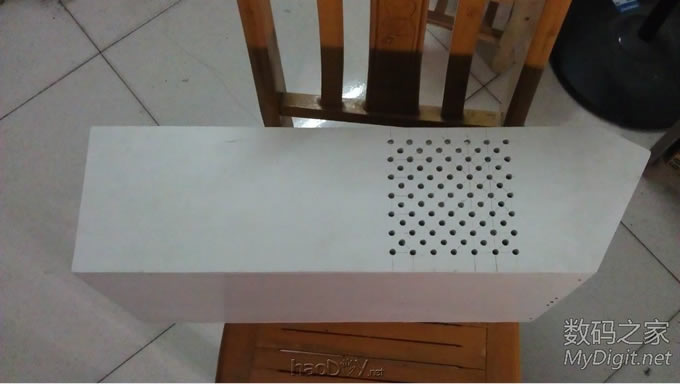

侧面打进气孔
平板电脑改装LED投影机




顶部只有4个按钮,一个指示灯
平板电脑改装LED投影机

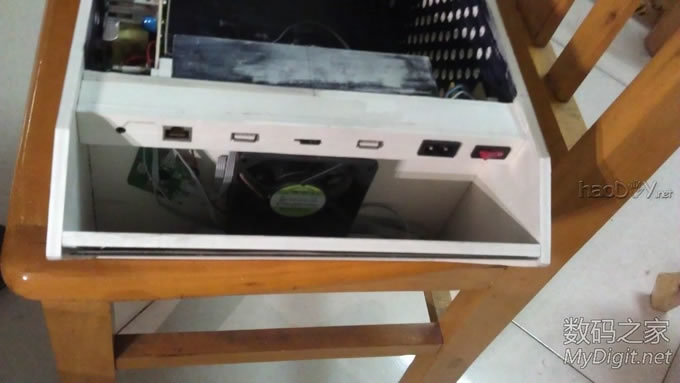

尾部接口,音响插口、有线网口、USB、TF、USB、电源、开关,使用了USB hub将一个USB转成两个。这张图片还能看见斜板上的触摸屏,但是后来压坏了,就拆了,直接使用鼠标控制
平板电脑改装LED投影机

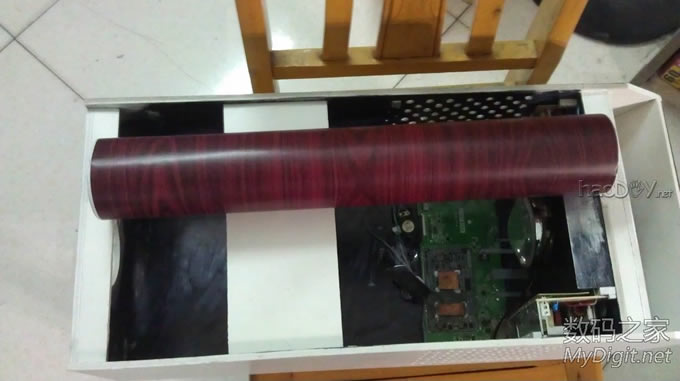

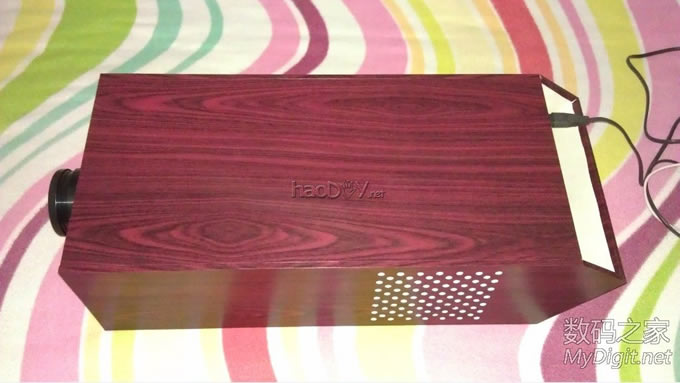

淘宝买的PVC贴纸
平板电脑改装LED投影机

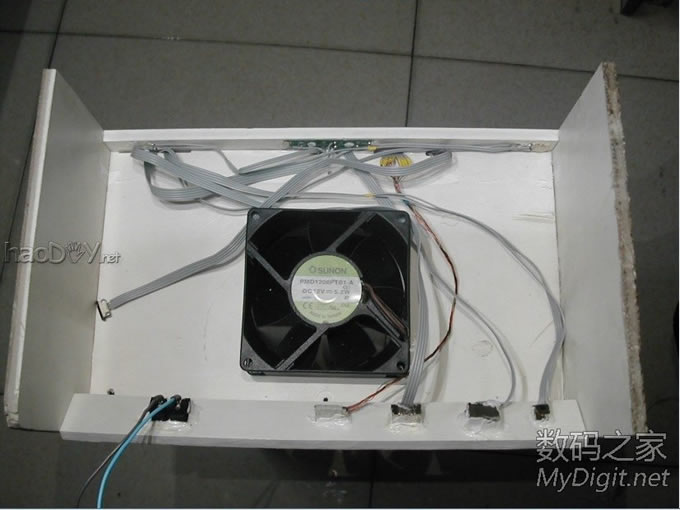

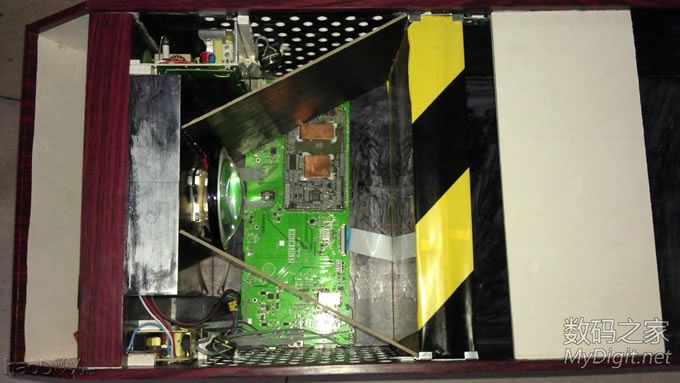

使用了隔板形成风道,且防止从进气孔漏光出去。实际有内置两个笔记本小喇叭,但一般外接音箱使用
平板电脑改装LED投影机



三、电源篇

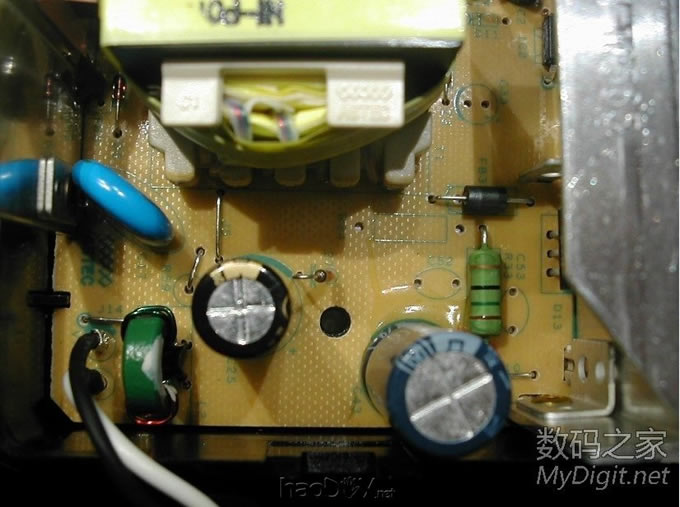

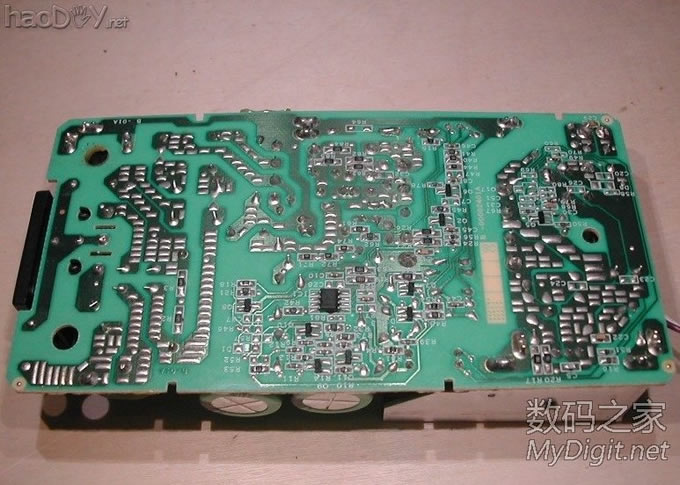

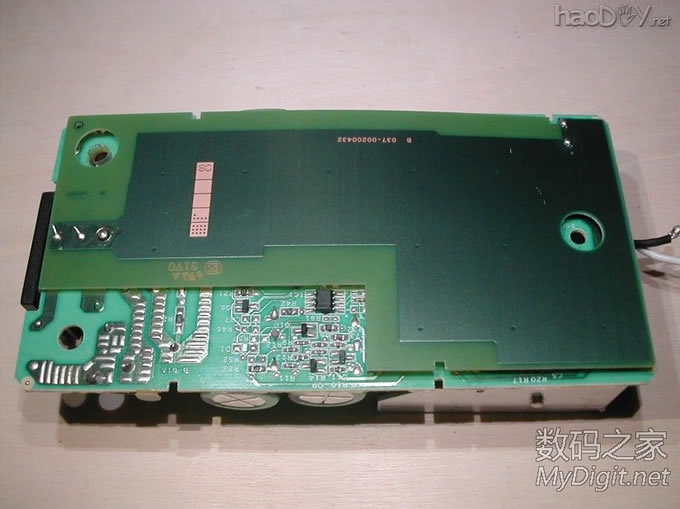

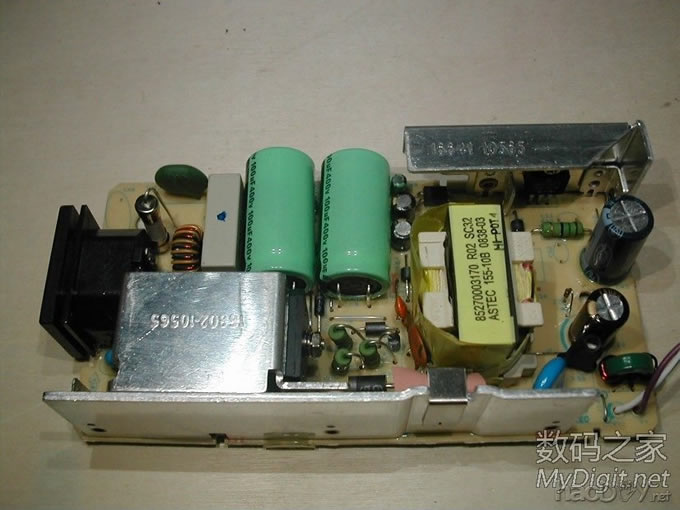

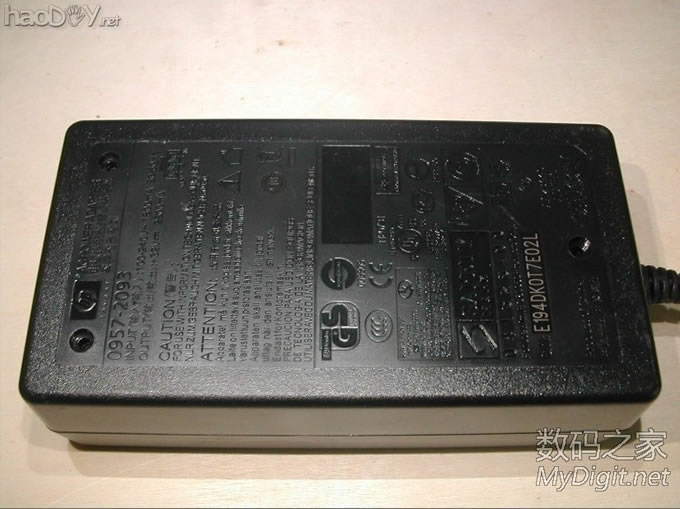

32V惠普打印机电源,质量不错,带负载100多W,发热很小
平板电脑改装LED投影机



平板电脑改装LED投影机


平板电脑改装LED投影机


平板电脑改装LED投影机


平板电脑改装LED投影机

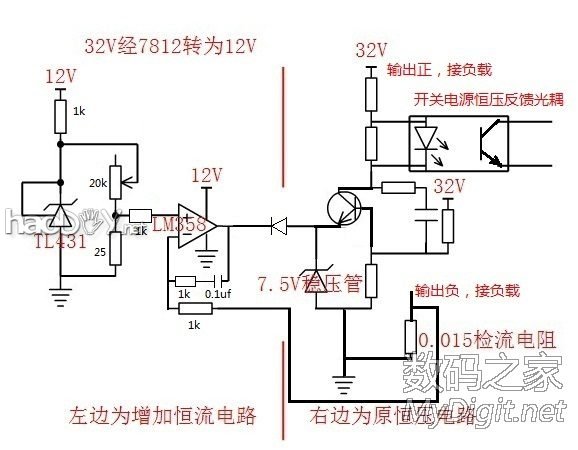

恒压改恒流电路图
平板电脑改装LED投影机

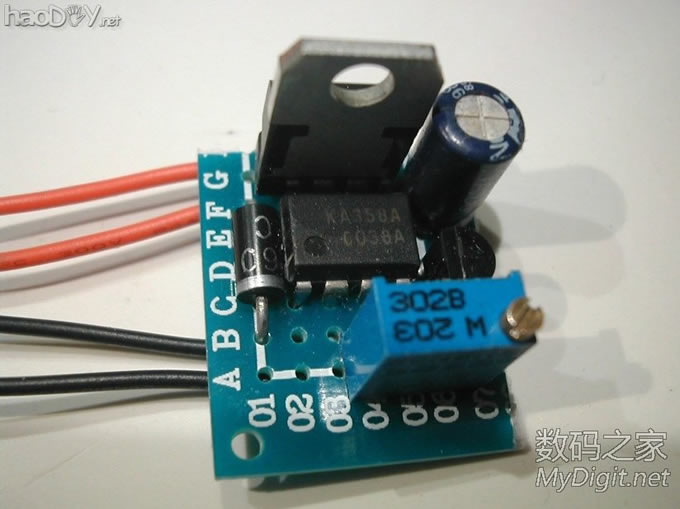

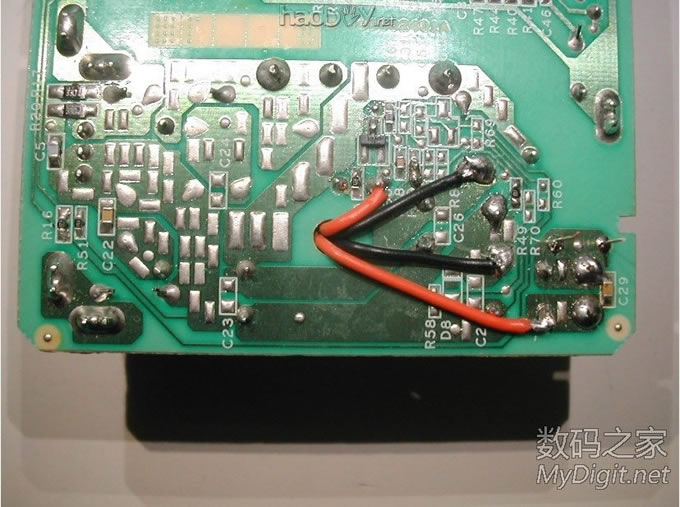

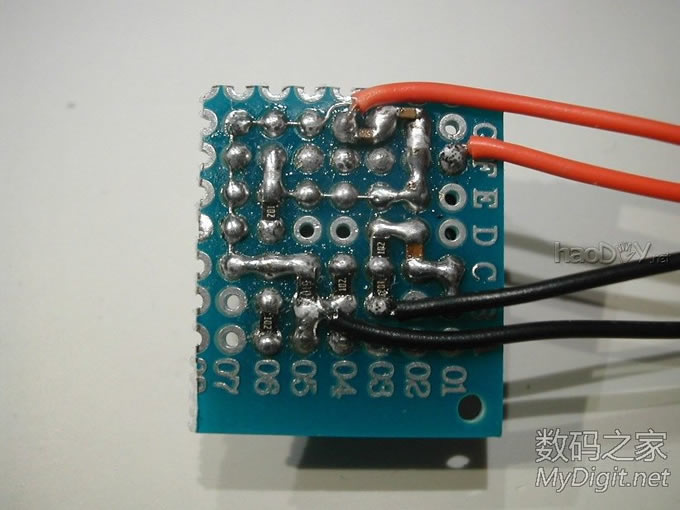

增加的恒流模块
平板电脑改装LED投影机


平板电脑改装LED投影机



实际接线位置
平板电脑改装LED投影机

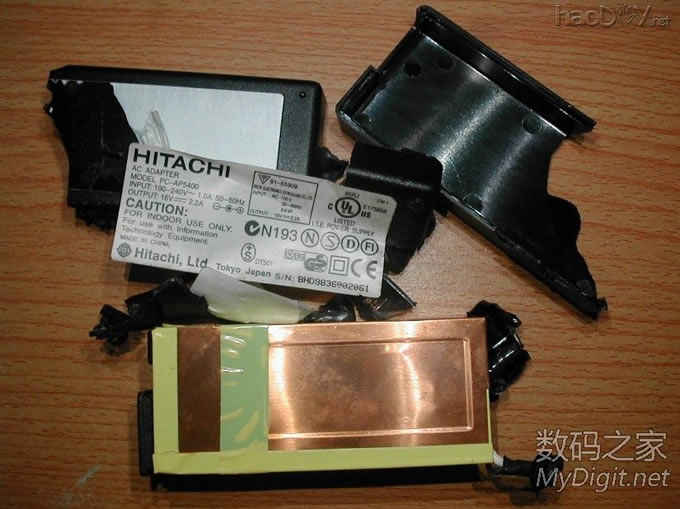

拆了个16V的日立电源改为9V,为平板电脑主板和风扇供电
平板电脑改装LED投影机

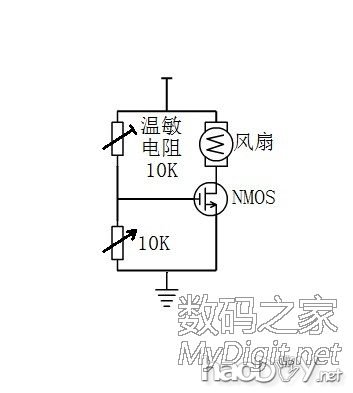

温控风扇电路图,温敏电阻用AB胶固定在LED基板上,调节可调电阻可以调节风扇启动温度

平板电脑改装LED投影机



四、成品篇

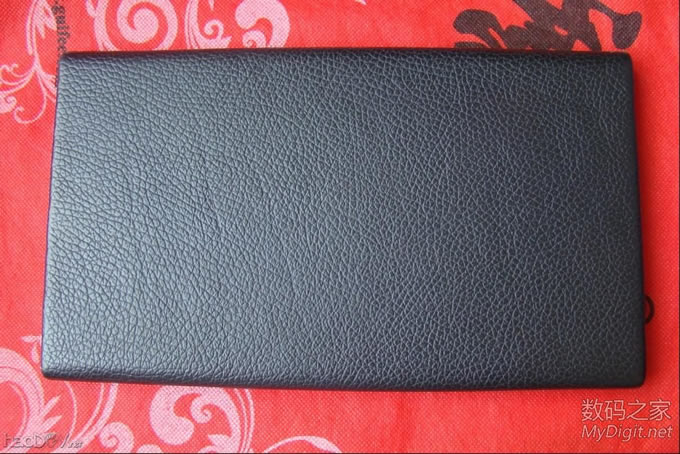

倒放底部
平板电脑改装LED投影机



平板电脑改装LED投影机
