还有AT的这个设计：
上面这个单元在定心支片下加了一块海绵，是什么作用？(问题6) 六、音圈 九、音圈骨架

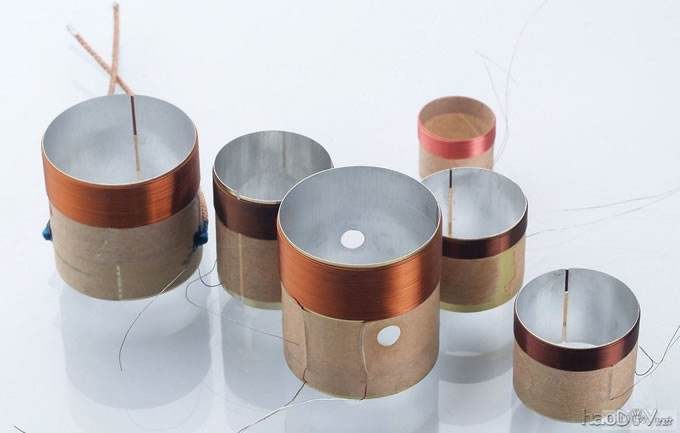

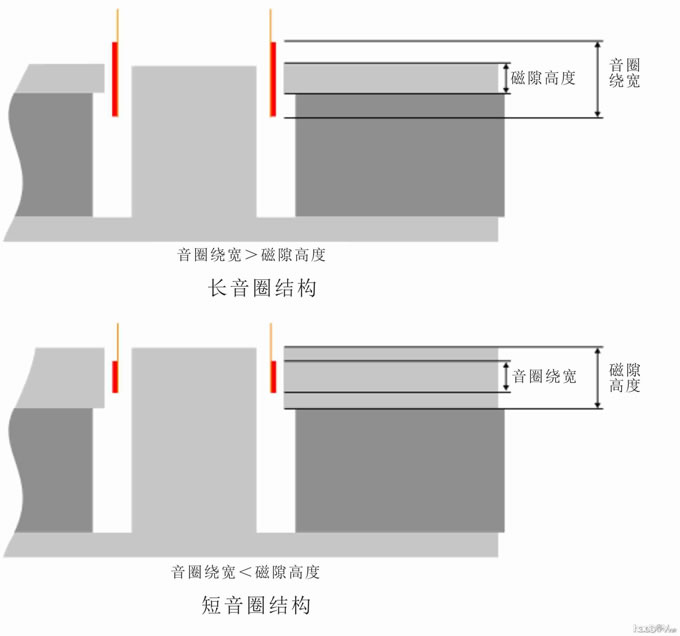

上图中,音圈骨架为什么大多数切开一个细槽？(问题7) 音圈是喇叭单元发声的中心部件，喇叭完成从电能到机械能的转换，就是依靠音圈来进行的。 音圈处在上夹板与导磁柱围成的磁隙中，当电流通过时，就产生力，发生运动。这个力是磁隙中的磁通密度与音圈导线长度的乘积，记为BL，它也是喇叭单元的重要参数之一。 音圈的工作与磁路关系非常密切，首先是它们几何尺寸的相对大小就会明显影响喇叭单元的声音表现。按照音圈绕线的宽度与磁隙高度之间的关系，可以把喇叭单元的音圈磁路结构分成两大类，一类是长音圈结构，另一类是短音圈结构。如下图所示：

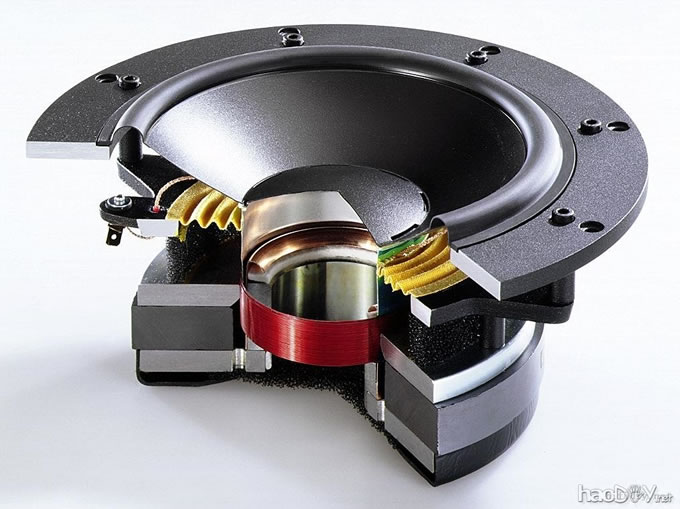

一款长音圈设计的AT单元剖面图,i注意图中音圈绕宽与磁隙高度的关系：

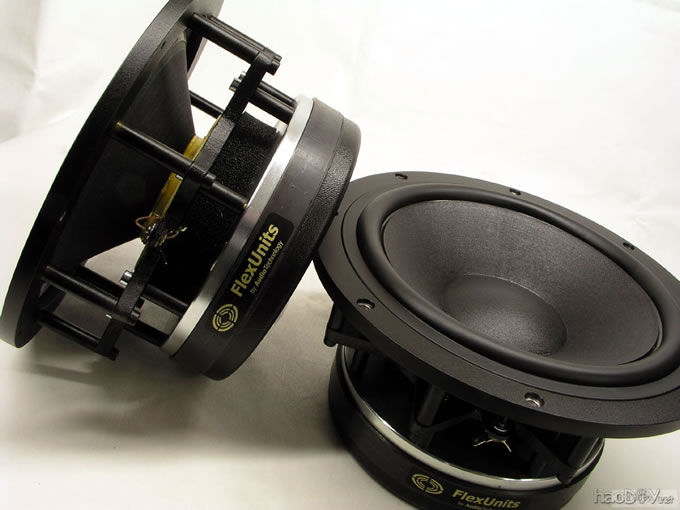

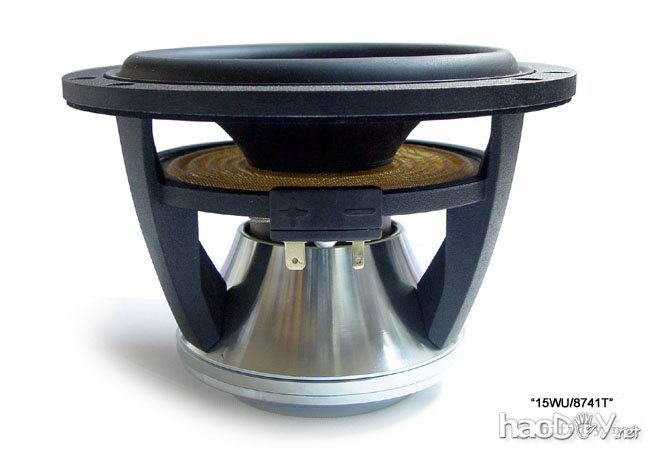

上图中，磁隙高度是否与上夹板厚度相等？ 为什么？（问题8） 由于磁隙中的磁场是比较均匀的，而磁隙外的磁场是不均匀的。所以在一定范围内，也就是所谓的线性冲程内，短音圈结构利用的始终是均匀的磁场，而长音圈利用的磁场中总有一部分是不均匀的，所以一般而言，短音圈结构天生具有较低的失真，但只能利用磁场的一部分，效率很低；而长音圈失真较高，但效率也较高，有利于控制成本。所以现在大多数喇叭单元为长音圈结构，短音圈结构则很少见，而且大多数是用在高音单元或中音单元上。上面给出的scanspeak的低音单元是少数短音圈设计的低音单元之一。 根据这些原理可知，对于短音圈结构，线性冲程的计算方法一般为（磁隙度度－音圈绕宽）/2。长音圈结构的线性冲程应如何计算？（问题9）因此，为了得到足够的线性冲程，短音圈结构的低音单元通常具有非常厚的上夹板和很窄的音圈绕宽，但非常厚的上夹板又会让磁隙中的磁通密度下降，加上短音圈只能利用其中一部分的磁能，所以要得到适当的效率，就要使用巨大的磁体。下图是aune开发中的某款3寸小单元，磁体直径比振膜还大，上夹板与磁体差不多厚，高达8mm（多数6－8寸hifi单元的上夹板厚度为4－5mm）：

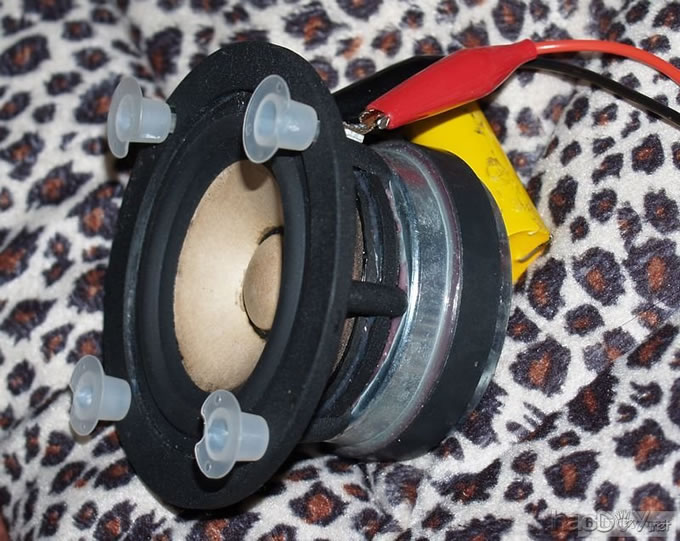

音圈上的绕线层数可以从1层到多层，有很大的变化，它与绕线的宽度和线径，一起决定绕线的长度、音圈的质量和电感等，从而进一步影响单元的阻抗特性、频率特性、功率承受能力等。常见的是2层与4层。一般来说多层音圈的电感较大所以高频响应较差。但上图中的小单元绕线层数高达8层，却依然保持了很宽的重放带宽。 音圈线有铜线和铝线以及铜包铝线，其中铜包铝线的综合性能较优。音圈线的截面形状又有圆形和扁平之分，扁平线有利于提高效率。 喇叭单元的额定功率与音圈关系最大，可以说单元的额定功率接近于音圈不被烧伤烧毁的最大功率。其中，音圈的直径、导线的漆膜耐温性以及音圈骨架的种类有很重要的影响。 (责任编辑：admin) |
