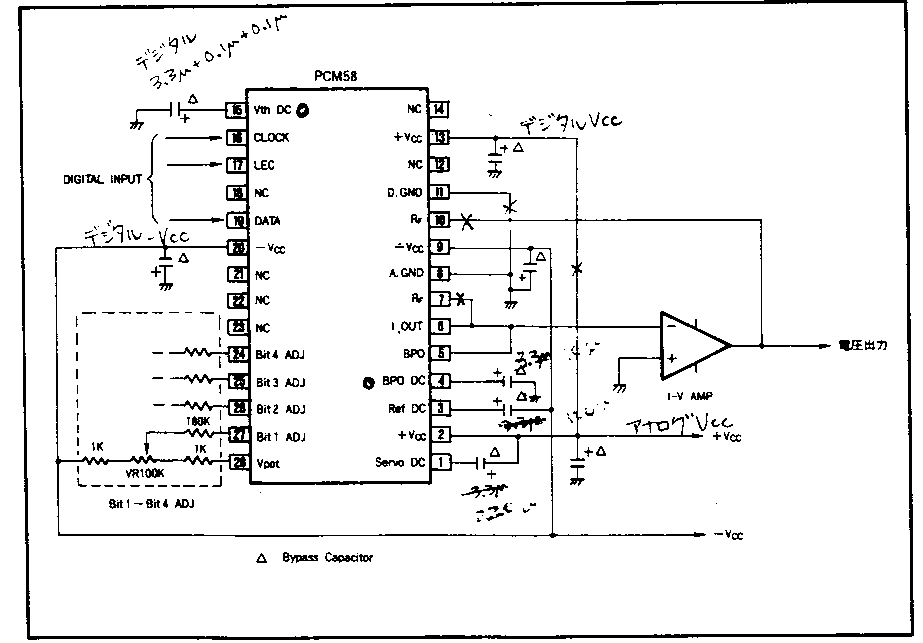

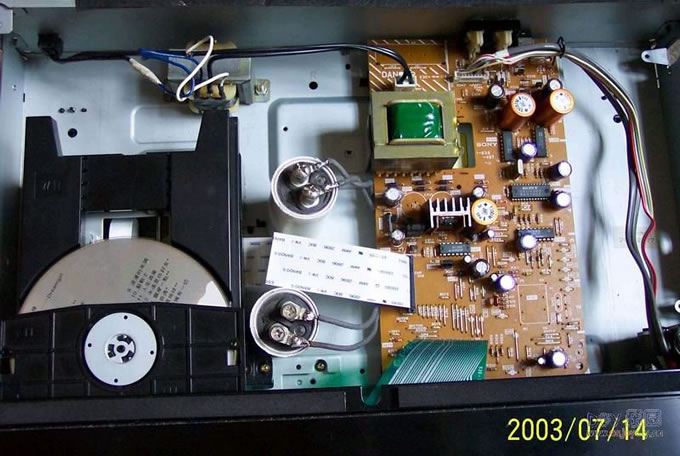

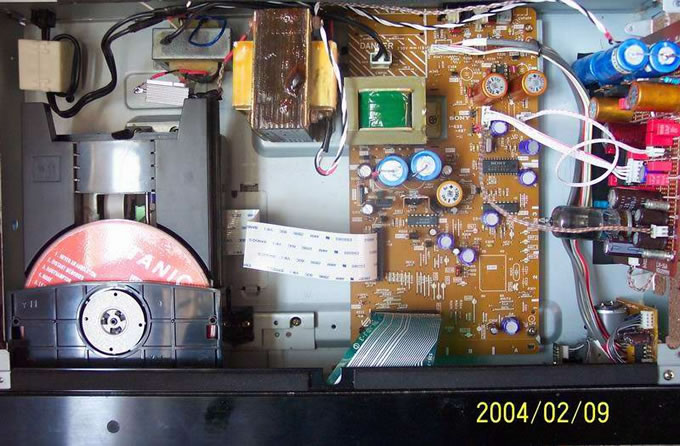

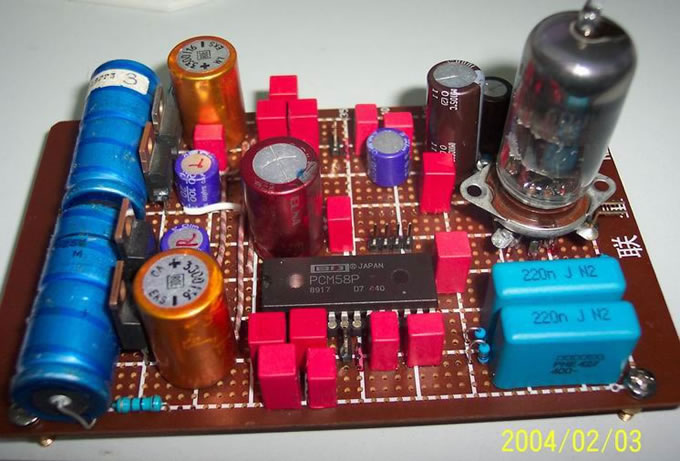

原已经很久没碰烙铁了，但在年前碰上几块拆机的PCM58想起我那台SONY790不爽的音质又看到价格不贵就买了二块，想就此学大侠们打摩一番CD机的DAC已期待那温柔的声音出自我那SONY790，一个美丽的肥皂泡已经在我的新年幻想中吹开了！经过一番准备后开工了，我的思路是用PCM58代换原DAC1860，毕竟PCM58是18BIT的DAC，而且在发烧友中的口碑不错。 虽然它们之间的引脚不一样但我用洞洞板做好了PCM58＋电源后根据AD1860引脚功能用导线进行相连。可以说这个过程还是比较顺利的，心情也不错听着NEC光驱发出的声音就像是换了台CD72一样。 看着洞洞板陶醉了几天之后，才发觉已经到大年初六了后天就要上班了可焊好洞洞板还冰冷的放在桌面上动也没动，经过一番电话点击之后（确认今天没活动）决定在喝一杯热牛奶后连机试听。 我做的PCM58洞洞板是带电源和58的外围元件的只需要连4条数据线，并且已经已经加了AD1860用的-12V电源了。  我的SONY790内部原来就是这样的，现在就该动手操作了，重点进攻那看起来不顺眼的AD1860。  因为都是接插件所以在拆除AD1860后很快就连好了，不用说按下按钮的那一瞬间是最激动人心的啦，成与败也在这一瞬间。按钮“啪”的一声过后感觉就像满心欢喜放了一个“二踢脚”呯的一声飞上天后怎麽也听不到第二声了，只听见耳机里传来很大的吵声虽然能听见音乐但仿佛音乐声是配角杂音倒成了主角。我的第一次DIY解码失败了！ 说一下我的CD机，DSP是CXD2500Q 经32，34，35脚输出到CXD2551P再输出到CXD8097分离出DOL和DOR再分别送到左右声道AD1860解码还有时钟也在CXD8097这一级（晶振的频率是16.9344M），我只是用PCM58代换了AD1860这一级为何不行呢？ 赶紧到BBS上，与各位资深的DX讨教，得到的答案是数字信号有干扰或者阻塞，通常可以在每条数据线上串联47欧姆左右的电阻，或者用IC电路进行信号的整形来解决，于是赶紧找出4个47欧姆的电阻，分别串联在数据线上，开机后，情形依旧，那让人讨厌的噪音没有丝毫的变化，难道真的要我再弄一些门电路搭出来那复杂的电路？还有朋友建议在每条数据线对地并联一个47PF的小电容、或者数据线中串联两个互相反向的并联开关二极管，真的要感谢那些热心的朋友啊。 正在无计可施的时候，发现一个问题，原来我的机器的数据线到AD1860之间已经串联有了电阻。干脆，反过来思考，把这些电阻都去掉，直接让信号输入PCM58如何？说干就干，烧热烙铁，顺利的焊下了那几个电阻，顺利的连接了所有连线。 再开机，哈哈，嘻嘻~~~，清泉般的音乐从耳机中传出来，让我激动的真想找个人拥抱一下。。。 换了58解码后音质的确有了进步，和AD1860相比多了些细腻，声音也没哪麽亮了，总的来说要比单纯换运放摩电容效果好多了。 换DAC成功以后，就是要换掉音质不是很满意的IC模拟输出电路。看到牛哥以前摩自己的CD时候曾用6N11胆缓冲，替代IC组成的模拟输出电路，因为电路简单，值得实验一下，在忙完机内接线之后，胆缓冲电路也在2天后装好了，幸运的是噪音很低我戴着耳机都听不到，而且是交流灯丝供电。电路图是这个，也是来源于网上：  不过说来也怪，这块板在机外试机时信噪较高，没有听到噪声，灯丝还是用交流供电呢。但安装在机内后反而出现了低频噪声，改装前，只加装了二个RIFA电容，在我加大主滤波电容（4个菲利普4700U）和胆退耦电容（化工二个3300U）问题得到了解决。 用胆缓冲电路替代了IC电路以后，感觉CD的输出电平小了很多，毕竟缓冲级没有电压增益的。装好后试听比原机显得耐听，特别是高声压不觉得刺耳了（我在PCM58输出脚加了阻容I/V转换），低音也较真实。电子管需要老化，还是等一段时间以后再谈谈这个DAC电路的整体表现吧。
