一、电路声名

Q1、Q2构成复合调解管，Q1是大功率管与负载串联，用于调解输出电压，R1、R2为复合管的偏置电阻，C2、C3用于减小纹波电压，R3为复合管反相穿透电流提供通路，防备温度升高时失控；Q3为较量放大管，它是将稳压电路输出电压的变革量放大送至复合调解管，节制其基极电流，从而节制Q1的导通水平；D5为Q3的发射极提供不变的基准电压，R4担保D5有吻合的事变电流，C4为加快电容，用于偏差电压滤波；RP1、R5构成输出电压的取样电路，将其变革量的一部门送入Q3基极，调理RP1可调理输出电压的巨细。

二、电路参数

输入电压：AC 12-17V

输出电压：DC 8-14V (可调)

输出电流：500mA

三、元件清单

位号

名称

规格

数目

D1、D2、D3、D4

整流二极管

1N4007

4

D5

稳压二极管

6.8V

1

R1、R2、R4、R5

电阻

1K

4

R3

电阻

47K

1

C1

电解电容

1000uF

1

C2、C3、C4

电解电容

10uF

3

C5

电解电容

470uF

1

RP1

可调电阻

1K

1

X1、X2

接线座

2位

2

Q1

三极管

D880

1

Q2、Q3

三极管

9013

2

散热片（含螺钉）

30*24*30mm

1

PCB板

40X70MM

1

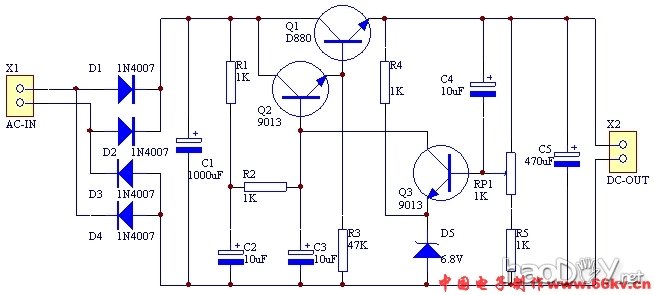

四、电路图

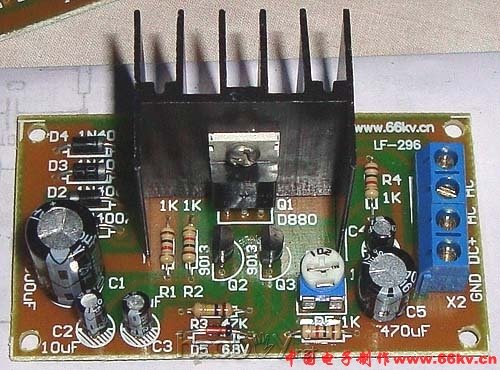

五、这是作者组装好的电路

（本站提供制作套件?ProductID=116）
