styaks制作的12au7推6p14电子管耳机放大器耳放胆机

时间:2012-08-27 07:56来源:未知 作者:admin 点击:
经过N月的准备,为501准备的二房终于做好了。几个月的等待和努力,故事多多,感概多多........ 首先要感谢众多朋友的热心帮助,501和二房支持的购买和制作都和朋友的帮助离不开,在此表示感谢! 言归正传,先请大家从外表上了解一下二房吧! 501到手

styaks制作的12au7推6p14电子管耳机放大器耳放胆机

styaks制作的12au7推6p14电子管耳机放大器耳放胆机

styaks制作的12au7推6p14电子管耳机放大器耳放胆机

styaks制作的12au7推6p14电子管耳机放大器耳放胆机


经过N月的准备,为501准备的二房终于做好了。几个月的等待和努力,故事多多,感概多多........

首先要感谢众多朋友的热心帮助,501和二房支持的购买和制作都和朋友的帮助离不开,在此表示感谢!

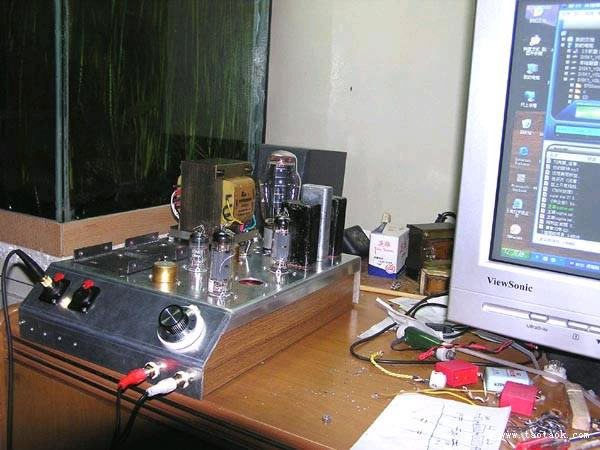

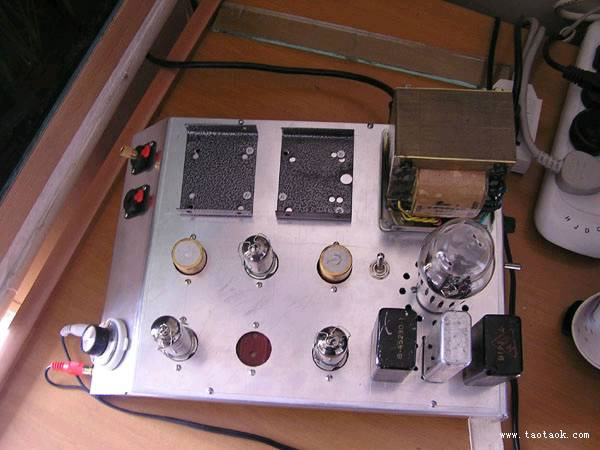

言归正传,先请大家从外表上了解一下二房吧!
styaks制作的12au7推6p14电子管耳机放大器耳放胆机

styaks制作的12au7推6p14电子管耳机放大器耳放胆机

styaks制作的12au7推6p14电子管耳机放大器耳放胆机

styaks制作的12au7推6p14电子管耳机放大器耳放胆机



501到手后,估计只听了不到一个小时就放进柜子里了。说实在的,不论在哪能里推,台机上、电脑上、MP3上,没有一个能推的动的(个人意见),来声压都达不到,不是对501的不负责任吗!兰班长的501保管的很好的,跟新的没有什么区别,我当然也舍不得让它受损呀,把它包的好好的,放在儿子找不到的地方。
接下来的事,就是想如何挖掘501潜力的事了。哈哈,这期间,尽是朋友的帮助。


在边疆万事不便呀,网上邮购二房的所有东西,真是麻烦呀!总是要等待,每收到一个包裹,总是要那么长的时间,特快专递能快些,可咱用不起,只能忍受中国邮政的压迫,不过比那些包裹好些,它们受的压迫更大,个个几乎都被压扁,有些还受内伤。
收到部分东西后,利用十一长假,先搞一下吧,等不及了。
做机箱真累....................


第一个二房开声之时,心情,哈哈,心情,不用说,DIY的同学们一定都了解的。说实在的,12AU7+6P14阴出,音质还是不错的,除了功率小了点(因为当时有些东西还未到,用了一个27厂的拆机牛,估计是45W的,250V,60MA,没有5V输出,只能用6Z4整流,电源部分差了点)。通过此次实践,感觉到501潜力巨大,着摸着要进一步提高二房的素质。想法:1)跟据手上现有的东西,想将要收到的东西,改进此电路。2)输出牛不用,心病不除,一定要先搞一对牛回来再说。
十一过后,501又入柜中。接下来又是做机箱,虽然这次用的铝板比上次的钢板好加工多了,可还是累............


打字打的好累,大家也看累了吧,来几张图轻松下吧。
styaks制作的12au7推6p14电子管耳机放大器耳放胆机

styaks制作的12au7推6p14电子管耳机放大器耳放胆机


styaks制作的12au7推6p14电子管耳机放大器耳放胆机



电路图:还是上次那个电路。


牛到了,机箱好了,又可以开工了。这次准备在前面加个前级。
这次不顺了,一开始焊好电源部分,还以为电源牛出问题了,结果后来又好了,到现在还在晕,没有找到原因。
加上6N3*2的前级后,从音质上说,这个前级不错的,音色很适合我,我非常喜欢。但就是信噪比不好,杂音较大,影响听音。找了二天的原因,也没有解决问题,最后只能去除前级,看看还有没有杂音了。
先上个前级的电路吧。


这次真的是不顺!拆了前级后,尽然没声音了,同样找不到原因,尽管各点的工作电压全部正常。没办法,只好再拆了从做。
第三次做这个电路了,从机箱的位置和管座的布局上考虑,加上前级后,位置小了些,一些电容都用不上了,最后决定,先不上前级了,以后再搞前级。
经过二个小时的焊接,就成了现在大家前面看到的样子了。这次比较顺利,一次通成功!(已养成习惯,在加电前,一般要对照电路图检查2-3遍)


下面谈谈此二房的表现和制作中的一些心得:
总体来说,此电路个人认为比较成熟,无须做大的改动。能过调试,感觉,输出的电容,100U是比较合适的,增大了反而影响音质,尤其是清晰度和瞬态的表现。最后能过多种电容的比较,还是选定的最初用的ROE电容,觉得此电容自己比较喜欢。(其中试过SP120U、ROE47U等一些电容)
实做和电路中改变的地方:1U换为0.5U油罐和威马0.22U,输出并小油浸。


从音质的感觉上,此电路的音色走向应该是比较中性的,声音清丽甜美,中规中矩,没有太多的特点,初听感觉并没有太多的惊喜,只是越听越有味。
通过近一个星期的听音感受(每天一次,每次4个小时左右),越发的感觉到它的音质在一点点变好,(所有电子管也均为新管)。现在已经每次开机听有停不下来的感觉,501真是不错,听上4、5个小时,耳朵不累的。


通过此次制作和第一次的制作相比,无论推力和音色上明显要比第一次好不少(第一次没有用没浸,机箱内部太小),油电容的确有自己的特点。但总的来说,推501功率还是小了点,只能说是推的正好,如果要达到很大的声压,电位器几乎快到尽头了(我一般在6、7左右听,此时可以达到一定的声压,开到8、9左右,声压较大,但我的耳朵是可以承受的,开到最大时,声音也没有什么明显的失真)。
因为再没有更好的耳机,也没有其它的耳房比较,听声时心中的标准是按以前听箱子时的标准衡量的(当然要排除音箱和耳机的差别)。


总体感觉上还有就是此电路能将501的中高频推的很不错,低频上该听的也都听的到,而且很清晰,量感上并不上很足,但速度非常快,听流行个人觉得如果不比较的话,还是可以的,听古典,501还是历害的,人声和小提琴听的真是过瘾,欲罢不能。(人声最近主要听的是:女,王菲,邓丽君,孙燕姿等;男,齐秦,许巍等)。本打算先听一下阴出的二房,最后等输出牛上手后用牛二放,但通过此次焊机,觉得阴出也是不错的,所以就先暂时不拆了,再做一个牛二放。线乱呀,本打算拆,所以就没有整理,再就是做不整齐,不能象有些DX一样,搞出来的和艺术品一样,不过信噪比还是相当不错的,除第二次外,第一次和本次二房都没有交流声,而且噪音很低,把音量开到最大,几乎听不到什么杂音。


一个意外的发现就是:推PX100。本打算听一下低阻耳机有什么音来着的(推低阻耳机,有噪音,而且比较大),却发现它能把PX100推的服服贴贴的,原来100低的毛病几乎没了,听着100低音不打头了,总体感觉100有了很大的提高。


下一步打算再搞一个牛输出耳放,哈哈,平衡师傅的牛已到手。此牛用料真实在,二放牛能做成那样,早准备好的牛罩尽然按上前的安装架的方向进不了牛棚,这二天正在思考牛的安装问题。
牛二房准备这样做:前级就用6N3那个电路,后级用6SJ7推6P6P,就上面那个手画的电路。此电路源于网上的电路,根据手中的东西和自己的想法,将电路做了一些休改,也不知道有没有问题,请大家帮看一下。


styaks制作的12au7推6p14电子管耳机放大器耳放胆机
