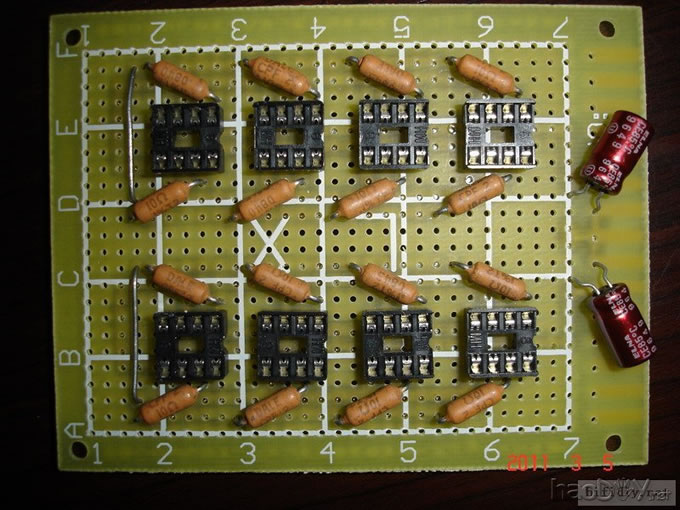

家里剩下的运放太多，心血来用潮把它们利用起来做了两台小耳放，推家里的拜亚动力DT880和DT235 一台是OPA2228电压放大，8块OP275并联输出，另一台是OPA2134电压放大，8块LM4562并联输出。

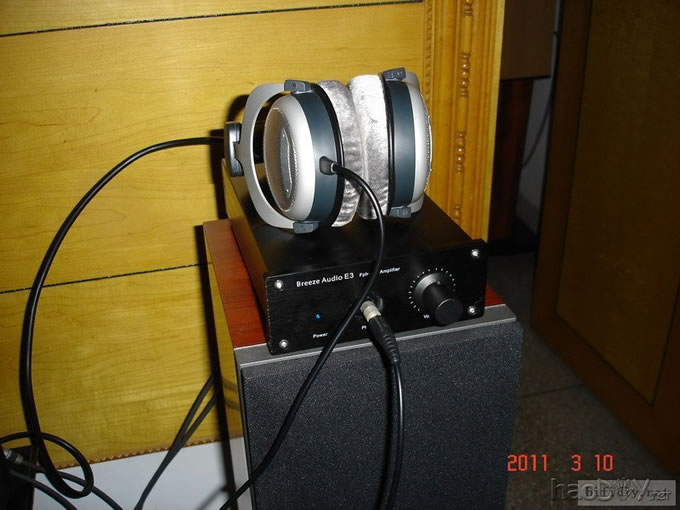

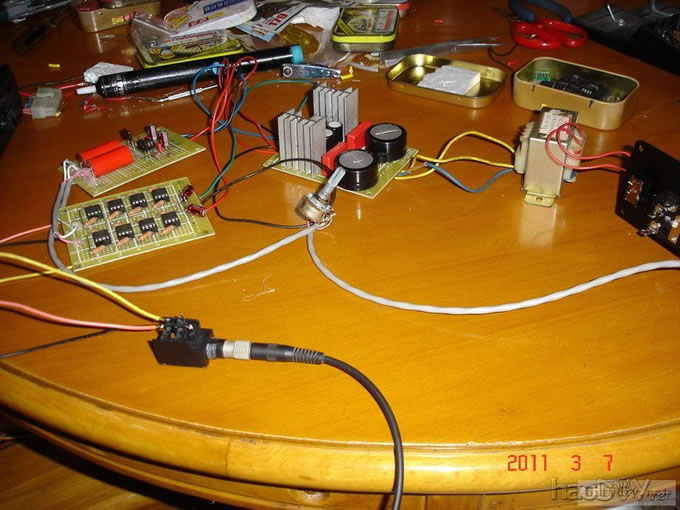

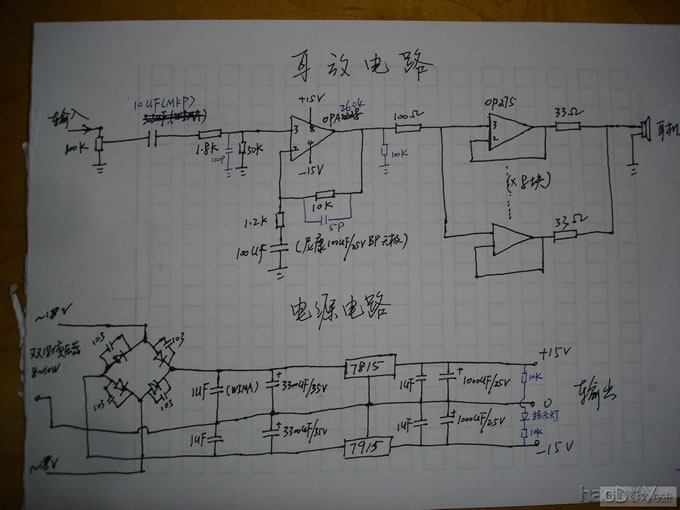

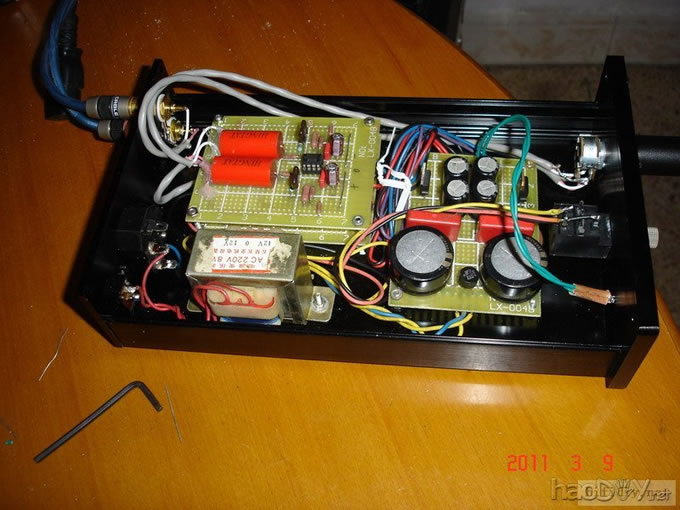

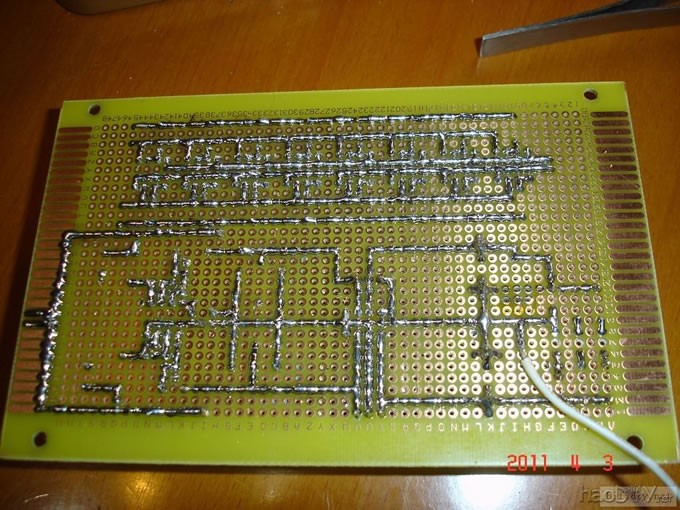

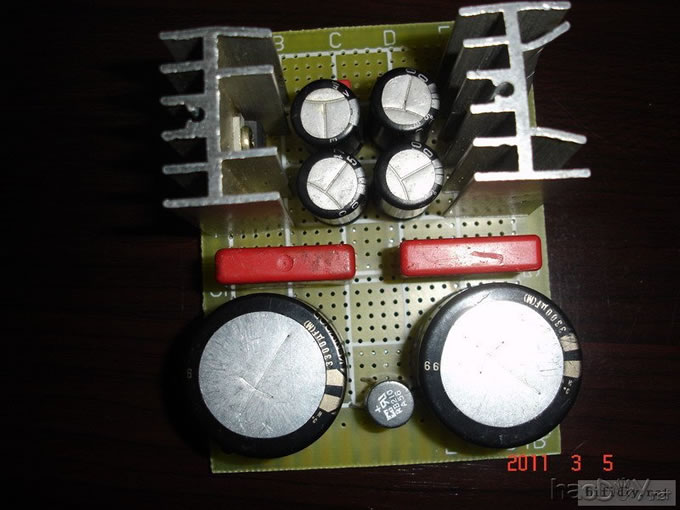

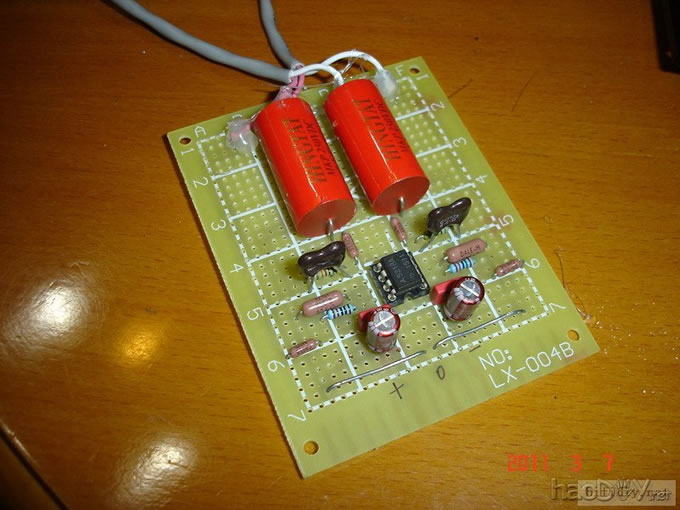

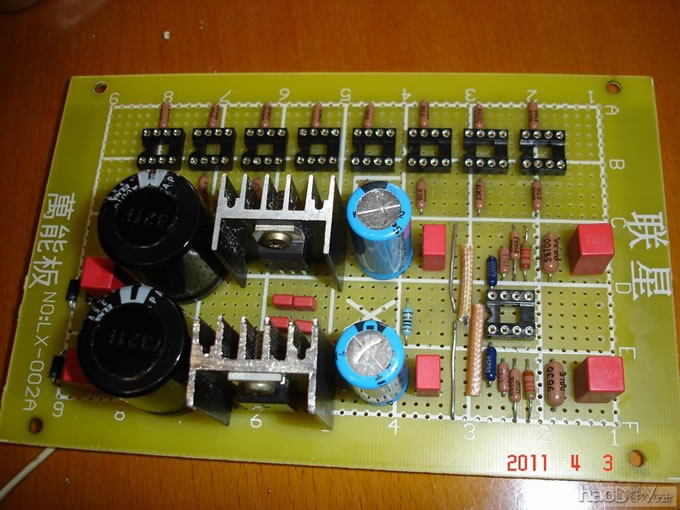

  运放本身耗电就不大，变压器8W足够了。又不是晶体管耳放。 OP275是直插的，做耳放的话，一定要用直插，因为贴片的功率比直插的小许多，这里需要的就是它的功率。 效果嘛，第二个的效果明显好一些，就是那个整体一块电路板的，用OPA2228和8块OP275的，个人感觉完成度高一些，效果也比第一个试验品（三块独立电路板）要好许多，推DT880有声有色 银云母小电容是参考莱曼电路的，最后觉得取消是没有问题的，第二台耳放本来是预留了装银云母电容的，但最终没有装。没必要。尽量简洁些。 楼上的已经替我回答了。 布线的话，我上传一个背面图供参考吧，当然还需要一些连接跳线。  声音比我原来用的仿莱曼明显好许多，就是之前那个用8片LM4562的试验机，也明显比仿莱曼好，不论推动力、瞬态、音色，都比仿莱曼强，8片OP275并联，从功率上来说也是足够有余的了。驱动的耳机是拜亚动力的DT880，250欧版本的。 关键是那韵味，不是晶体管所能做出来的。 最新的耳放修改版电路，蓝色部分为本次修改的电路。增强了电路的适应性。  不需任何调整，只要有一个好的正负15V电源，再按图施工，即可完成，声音有保障，音色很迷人，三围丰满，非常好听。 有兴趣的朋友不妨试试，只要电源有8W以上，推力已绰绰有余，推DT880、HD600、K701这些绝无问题的 推动力不同，单只运放做BUF会显得力不从心，听感上动态不足，声场、层次感、动态、气势、瞬态什么的都没有，就只能听一听音色了，反之多运放并联就解决了这个问题，电路上，这个架构电源功率可以很小，因为运放本身耗电不多，成本主要在运放上，而一些甲类晶体管耳放电源功率要求必须到30W以上，在变压器上成本要高一些，不过从功率输出级的投资就会少一些。 如果安装接线正确，不单中点电位近似于零，可以省略掉保护电路，而且音色非常迷人，中性偏甜，推力十足。 当然总体表现与电源的素质也有一些关系了，电源设计用料也有关系的。不能忽略 之所以用OP275不用5532，除因为OP275音色更美，声音更平衡之外，275输出电流也比较大，尤其是高达90mA灌电流这个特点是我更注重的。 (责任编辑：admin) |
