洞洞诱惑——洞洞耳放诱惑归来

时间:2012-10-01 23:15来源:hifidiy.net论坛 作者:isoar 点击: 次
洞洞诱惑再次归来，先上图再说话。 之前的洞洞诱惑第一篇，洞洞耳放平台在这， 未看过的请猛击这里 。 下载 (132.78 KB) 2011-8-27 18:41 下载 (171.7 KB) 2011-8-27 18:41 外壳是E3的外壳，板子也和E3一样大，可以直接装到E3的机箱里。 下载 (123.29 KB) 20
“洞洞诱惑”再次归来，先上图再说话。
之前的“洞洞诱惑”第一篇，洞洞耳放平台在这，未看过的请猛击这里。
洞洞诱惑——洞洞耳放诱惑归来

洞洞诱惑——洞洞耳放诱惑归来

外壳是E3的外壳，板子也和E3一样大，可以直接装到E3的机箱里。
洞洞诱惑——洞洞耳放诱惑归来
洞洞诱惑——洞洞耳放诱惑归来
洞洞诱惑——洞洞耳放诱惑归来

【原理图及LochMaster】
电路图用的是“无线电50周年纪念版耳放”，这张图是在网上找到的。
洞洞诱惑——洞洞耳放诱惑归来

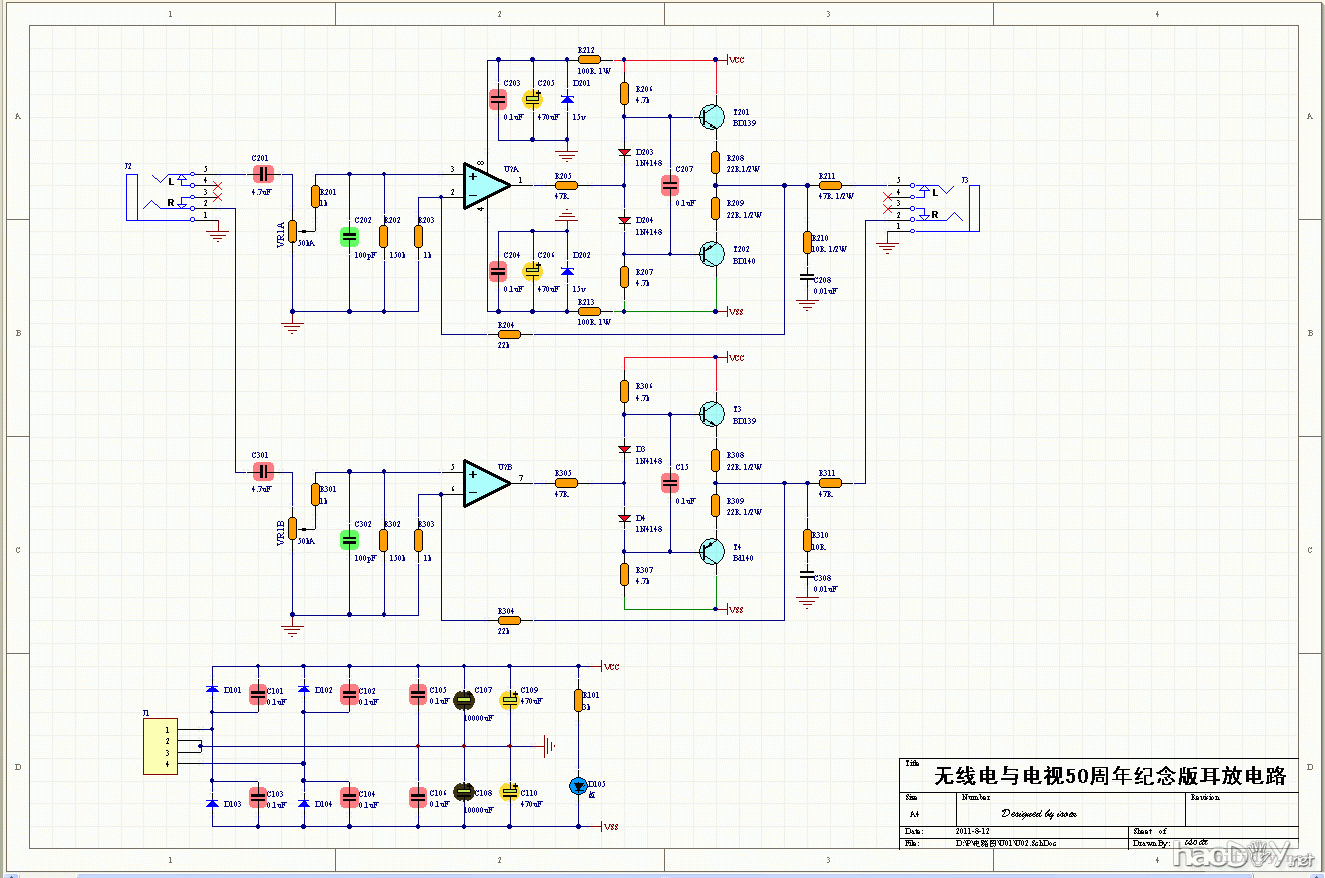

自己用Protel整理了一下
洞洞诱惑——洞洞耳放诱惑归来

先用LochMaster预布了一遍，最终焊出来的和这个略有差别
洞洞诱惑——洞洞耳放诱惑归来
洞洞诱惑——洞洞耳放诱惑归来

【烧料一览】
烧料很多，不一定都有很大的作用，但是自己做洞洞如果不用好东西实在对不起自己耗的那么多时间。
PTC灌封环牛
洞洞诱惑——洞洞耳放诱惑归来
