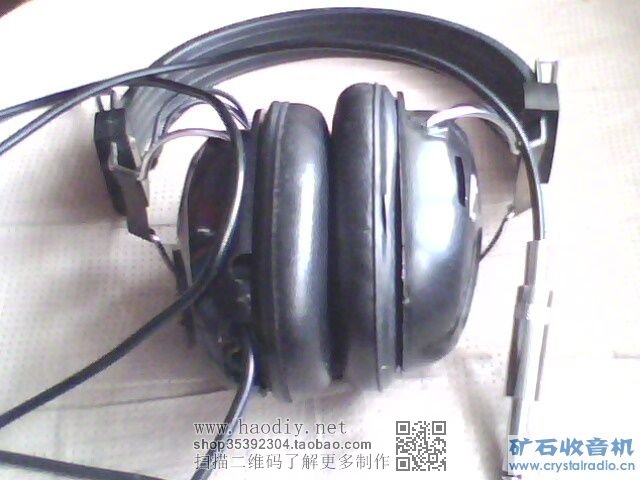

glqwg 送的耳机

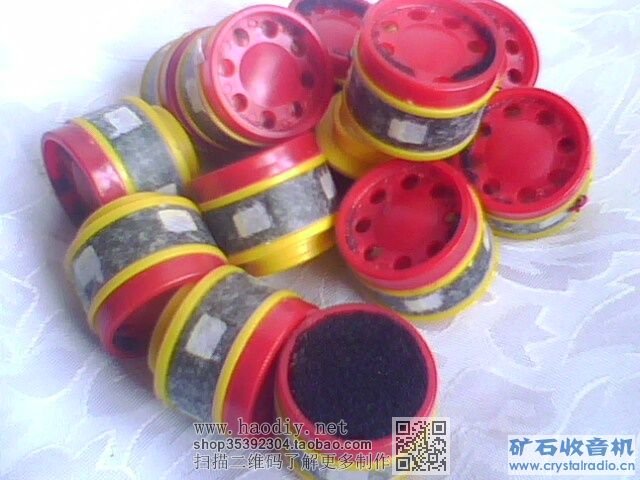

600欧动圈话筒芯

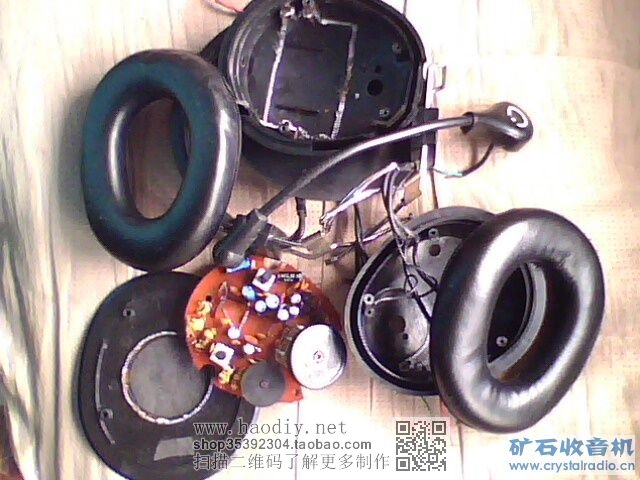

拆了

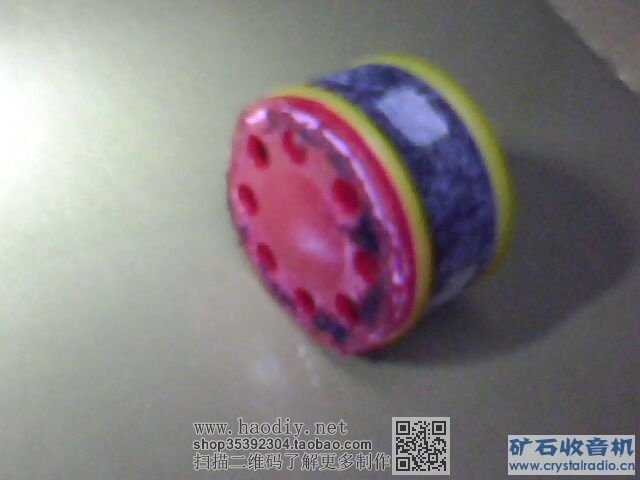

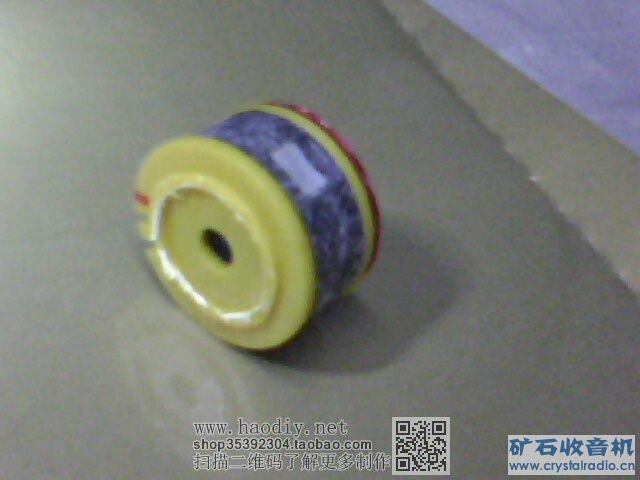

把话筒芯两边多余部分去掉,减小体积


用数字表直流200UA挡测话筒芯相位,用一细导线外皮碰触话筒芯膜片,看电流的正负变化,已确定同名端.

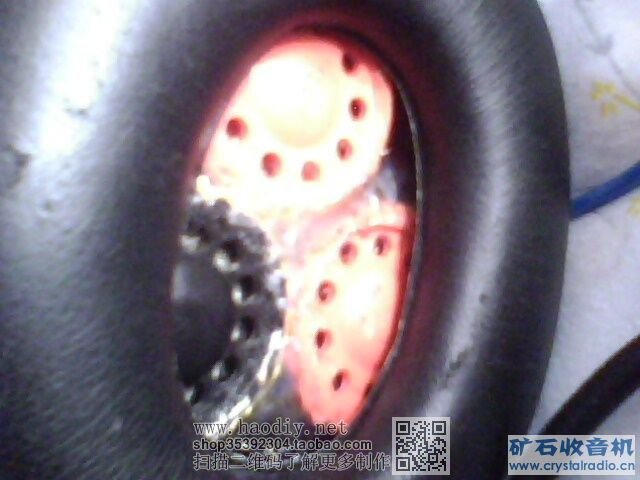

耳机壳开好放4个话筒芯的口

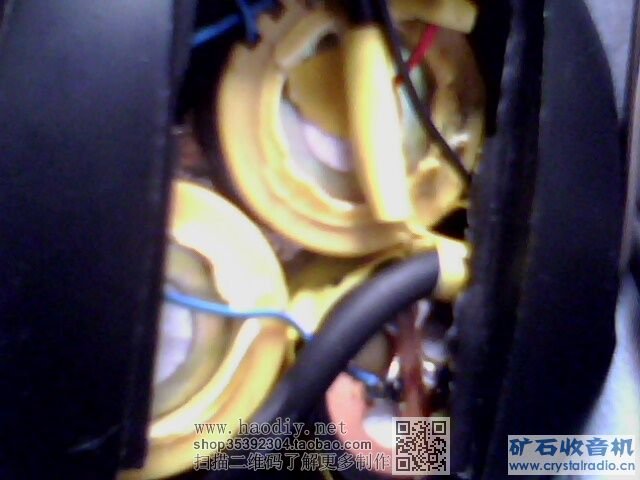

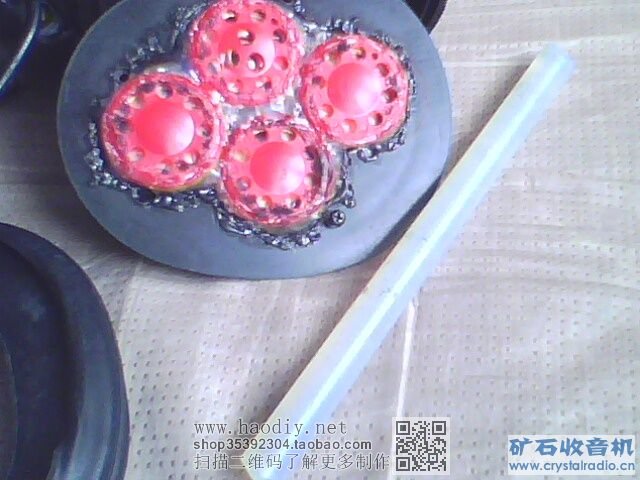

用热溶胶,电烙铁固定

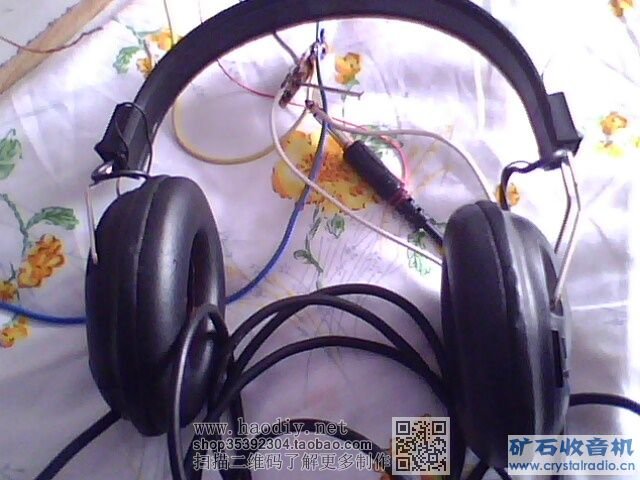

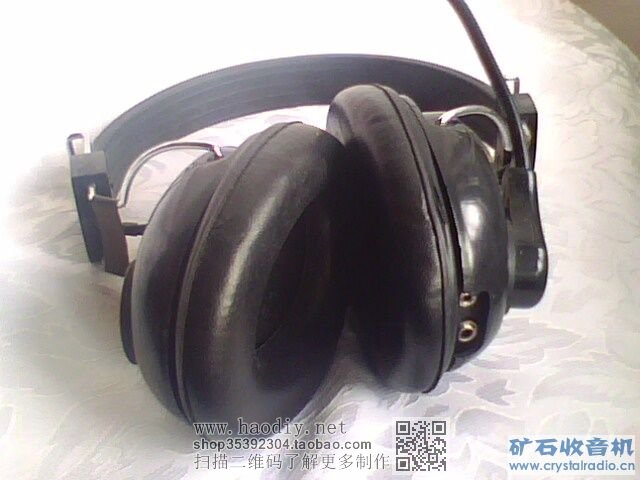

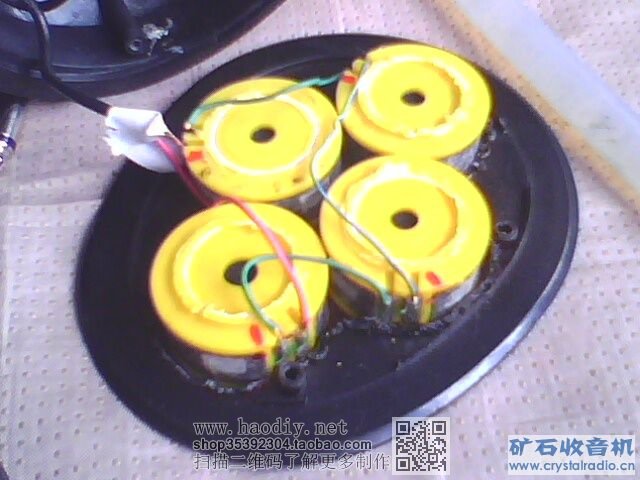

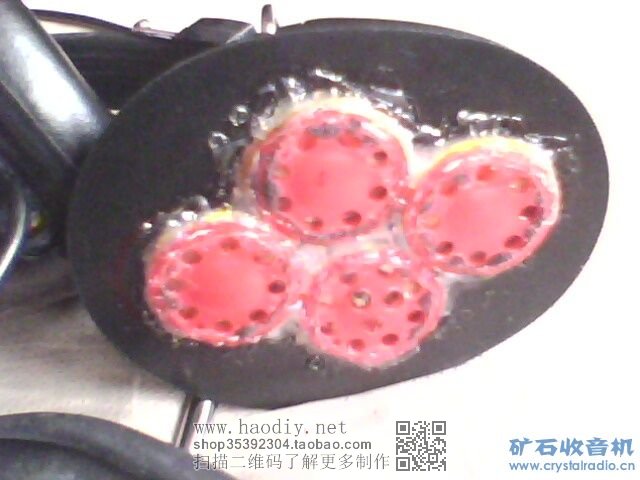

焊接组装完成

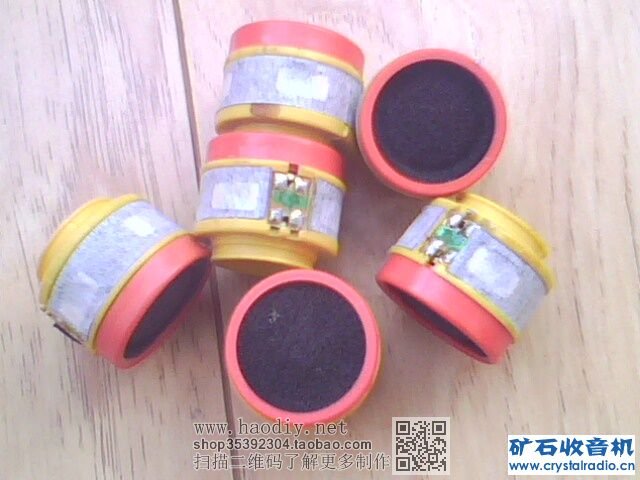

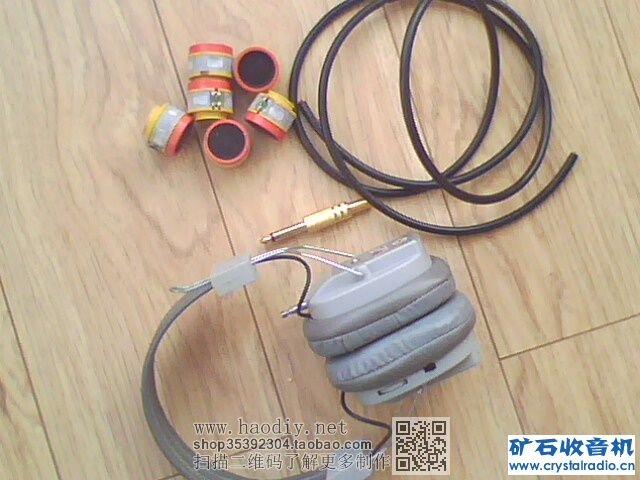

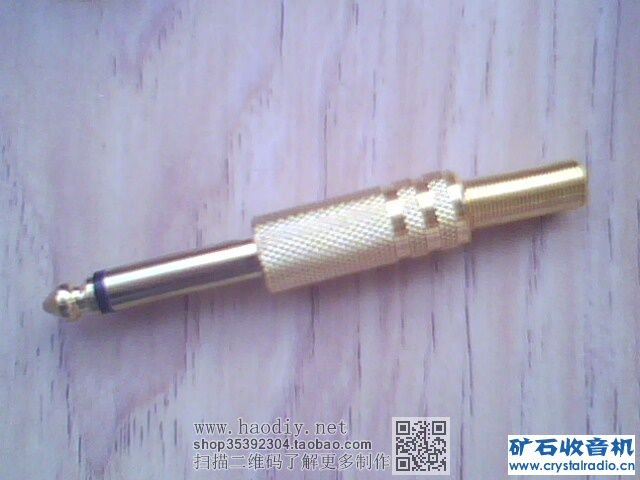

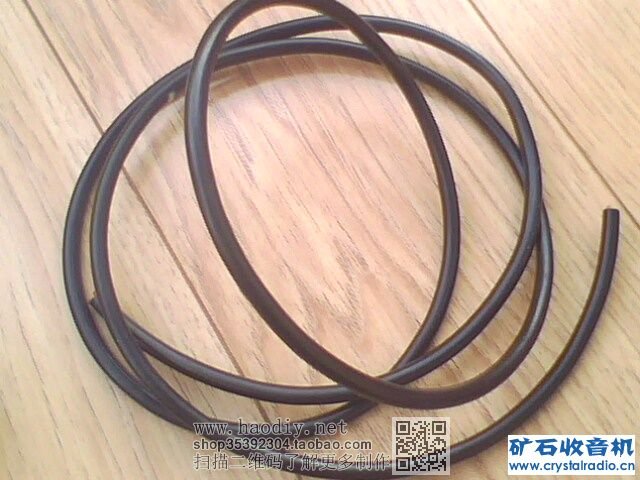

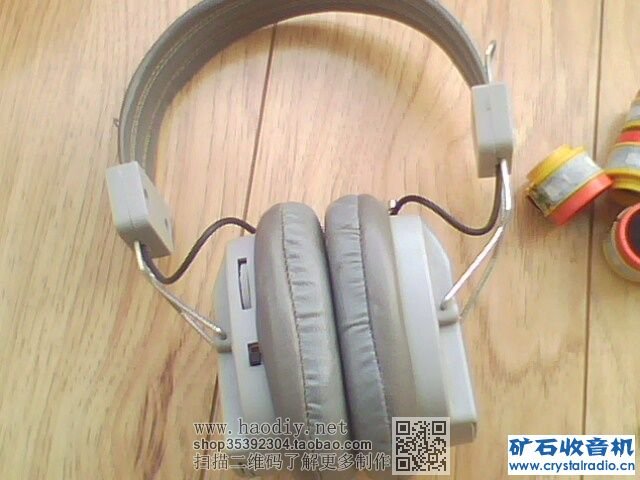

又要开工了，买了6个600欧话筒芯3x6=18元，1个插头3元，1.5米话筒线3元。1个二手头戴校园收音机15元（淘宝有新的19元），棒胶1个1元，总共=40元。在做1个6x600欧话筒芯高阻耳机。

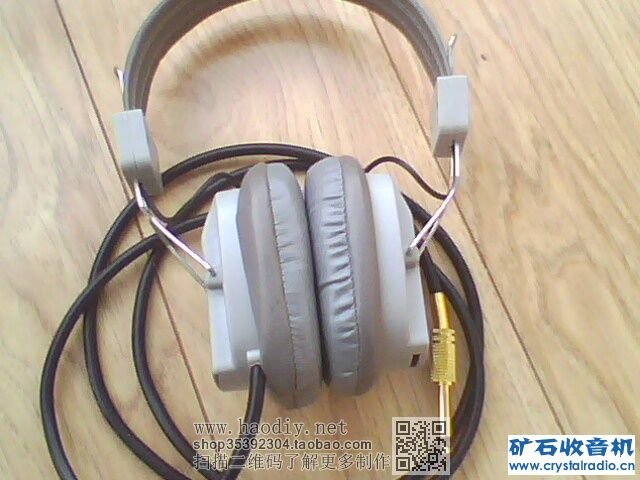

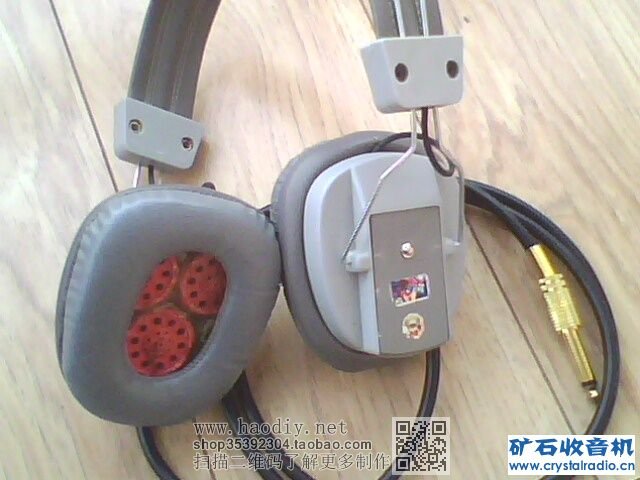

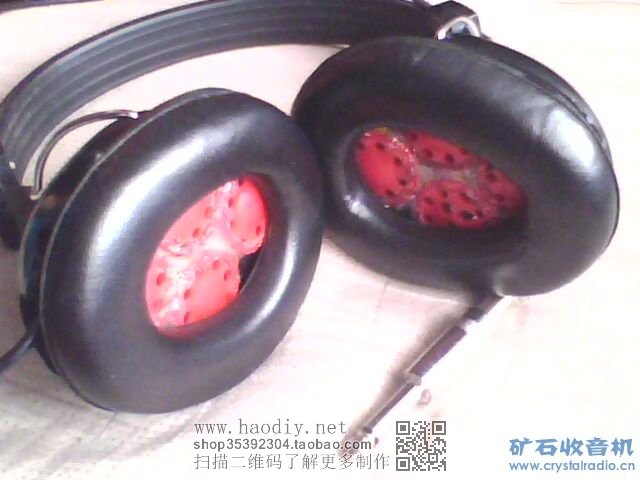

做这个耳机花去我半天的时间，终于完工了，上个图和矿友们交流一下。
