功能特点

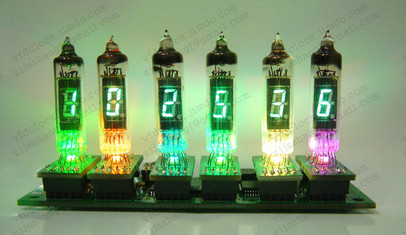

1、使用六只YS9-4型号的荧光数码管构成时间与日期等信息的显示，管子尺寸小巧，显示效果好；
2、使用双STF16360构成的静态显示电路驱动，显示效果稳定无闪烁；
3、使用STM8S8位单片机驱动，片内资源丰富，价格低廉，运行速度快；
4、时钟支持红外遥控、315M~433M无线校时、自动检测光线调整亮度、支持温度传感器等多种外部可选功能；
5、支持多种数字切换效果，显示过渡效果优秀；荧光管下方选用可独立控制的RGB全彩LED作为底光显示器件，实现256级亮度的真彩色显示切换，显示效果绚丽多彩；
6、主电源为+5V供电，使用标准Mini-USB供电口供电，供电简单、通用；
7、选用SEIKO生产的专用RTC电路，可在极低电压下工作，配合使用微型可充电锂电池/法拉电容后备供电，在断电后可长时间维持走时；
8、利用RTC电路与温度传感器配合，可自行根据温度情况对晶震进行偏移补偿调整，确保走时精度；
9、VFD高压供电部分采用高频Boost专用芯片配合负压转换电路完成升压工作，电路体积小，效率高；

前  言

　　本制作的起因主要是因为通过网络认识的电子爱好者在互相交流的过程中赠送了一盒绍兴电子管厂生产的型号为YS9-4的荧光数码管，虽然荧光管的生产年代为上世纪70年代，但是所有管子都完好无破损，荧光粉表面也无明显老化的痕迹。通过搭接简单的测试电路进行测试后，全部管子都能够正常显示。为了将这些保存多年的数码管利用起来，想到可以制作成6位数字显示的电子时钟，所以就有了本制作的开端。
　　在本制作的设计过程中，充分利用了手头已有的芯片进行设计，降低了制作的成本。最终的目标是制作出成本低、功能多、质量高的荧光管数码时钟，为电子钟爱好者提供一个VFD TUBE CLOCK的实现参考。


YS9-4数码管简介

　　首先来看一下YS9-4数码管的一些基本情况。YS9-4数码管是我国生产的最常见的8字真空荧光数码管之一，其管子直径大致为10mm左右，内部包含一个标准7段数码加一个小数点与横划点共计9个显示笔段，属标准的小型显示管。管内笔段发光颜色为标准的绿色光，显示亮度高，效果好。
　　YS9-4荧光数码管的主要优点是管子尺寸较小，而且目前还是比较容易从P2P网站上购买到，价格也比较低。这种管子很适合作为电子显示管爱好者制作入门级荧光数码管时钟用管。
　　从电气连接上来看YS9-4数码管全管总计12只管脚，其中包含脚灯丝2引脚、栅极1引脚以及阳极9引脚组成，管脚直径约为0.3mm，长度范围大约为40mm，其中两只灯丝引脚上套着塑料封套，以区别于其他功能的管脚。
　　不同的生产厂家生产的YS9-3/YS9-4系列管子的引脚布置方式与排列顺序各不相同，不可直接进行互换，参考SJ1861-81标准，其中要求的管脚排列顺序如下表所示，仅供参考。
表:SJ1861-81标准管引脚排列表:
