自制电子管信号发生器和LC谐振测试器

试验进行到现在，有一些初步的结论：
①单线圈，切换方便，这个是最大的优点。但如果不对元件参数进行调整，则短波范围比中波范围的输出电压低很多；
②空气双联的两端有停振的现象或者波形畸变，换过比较新和干净的双联试过，结果差不多；
③波形稍有畸变

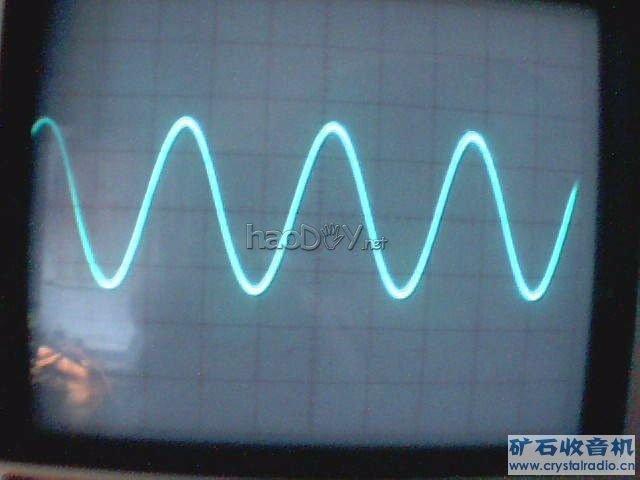

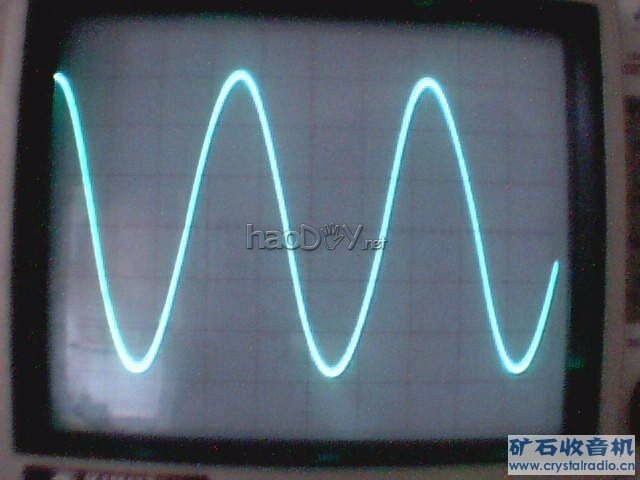

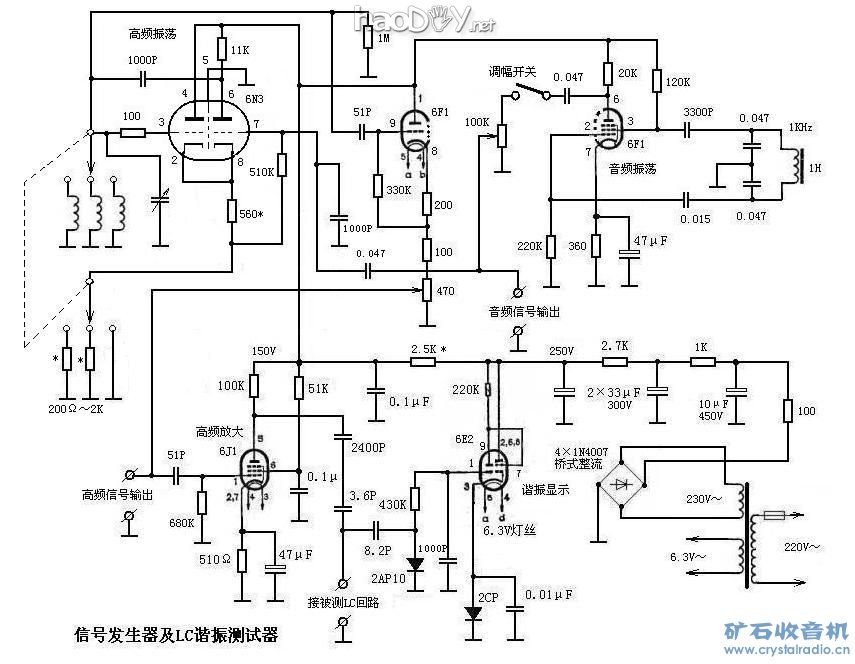

6N3作为高频振荡管，阴极电阻为500欧的情况下，中波范围内，输出幅度比较均匀，波形也很好；短波范围内输出幅度不够均匀，在6.5MHz左右的位置上有一个小的低谷


自制电子管信号发生器和LC谐振测试器


自制电子管信号发生器和LC谐振测试器

最新进展：

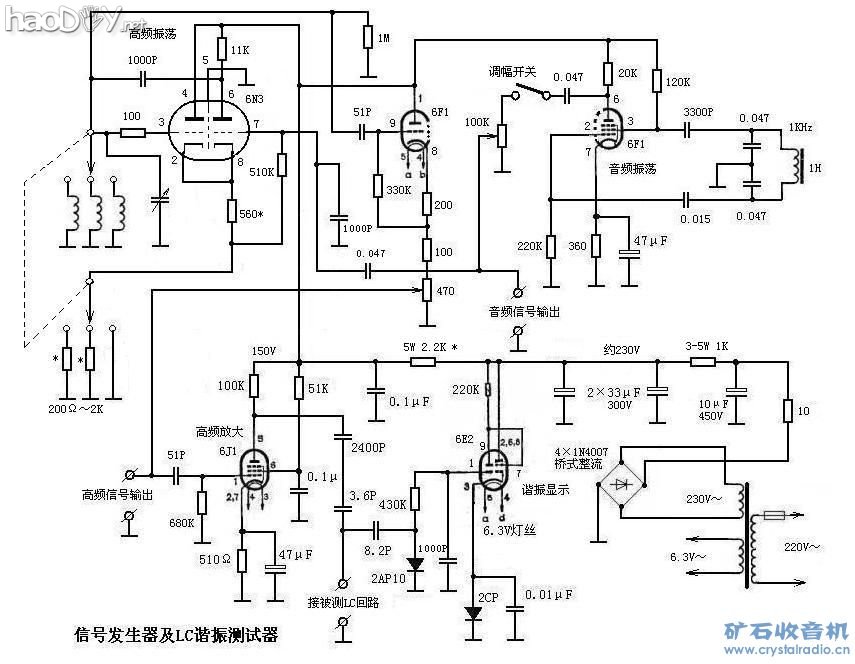

①将电源滤波部份的元件参数作了一些调整（附图）；
②今天新买了两个75伏的稳压二级管，准备做一个简单的晶体管150伏的串联稳压电路，功率管准备使用彩电的行输出管；
③VC9808+频率档虽然可以在6F1的阴极电位器那里全程测量到频率（除了6.5MHz那个低谷外），但VC9808+的接入会造成波形畸变，看来还是要单独给VC9808+增加放大器才行；
④音频振荡部份还没有焊上，主要是没有合适的1H的电感


自制电子管信号发生器和LC谐振测试器

在中频到短波的范围内，图中标150伏的位置，随着频率的变化而变化，范围大约在132到143伏之间。考虑到原来的电路也有一个3W150稳压管组成的简单稳压电路（3W150稳压二极管和1.8K的电阻），于是增加了一个简单的串联稳压电路，功率管分别从旧彩电和节能灯电子镇流器中拆得。这些天准备再作一些元件参数的调整之后就进入应用阶段了。
