俺曾自制了一台由延时电路+大触点继电器控制的点焊机，用于点焊1mm厚度以下不锈钢片效果没说的，但是觉得焊点熔池一致性太差，说明点焊强度太离散，硬要优化改进才行。于是，试验了俺新的伟大创想，及以工频半波为计量单位、用可控硅来控制、用单片机来发令。明眼哥们一听也会觉得有戏。试验证明，精准度改进效果非常“料噻”。说明了创想是空前靠谱的革命思想。引入的单片机智能，给让电焊机赋予了说不完的新名堂，确实是值得推崇的革命行动。

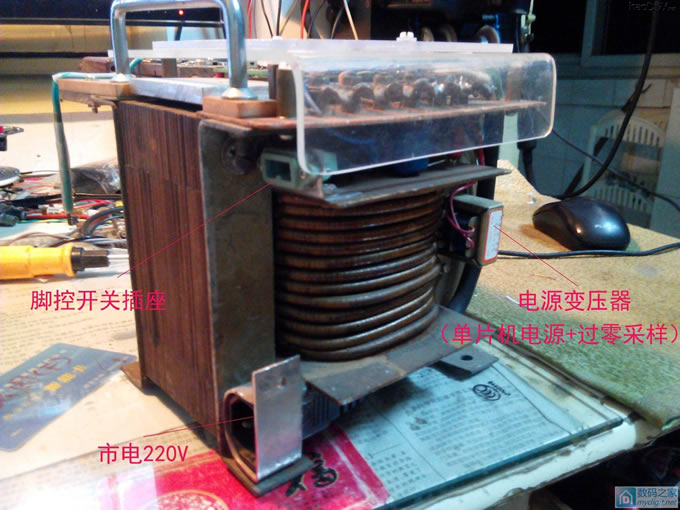

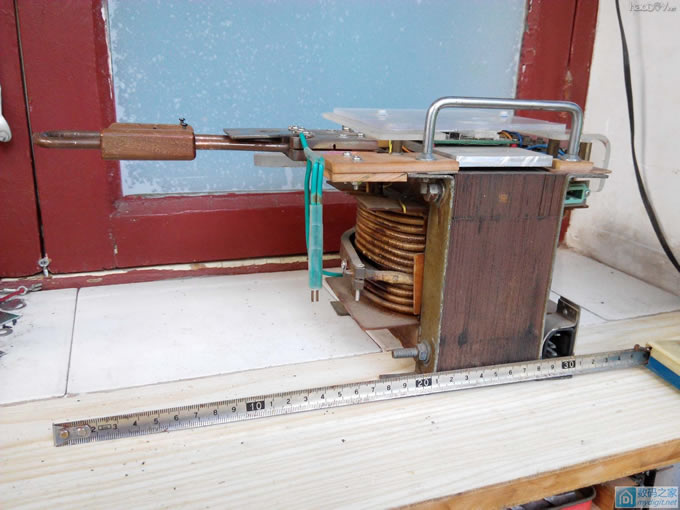

秀图看看先：
冒见过就对了，世上第一台以工频半波为强度计量单位的点焊机

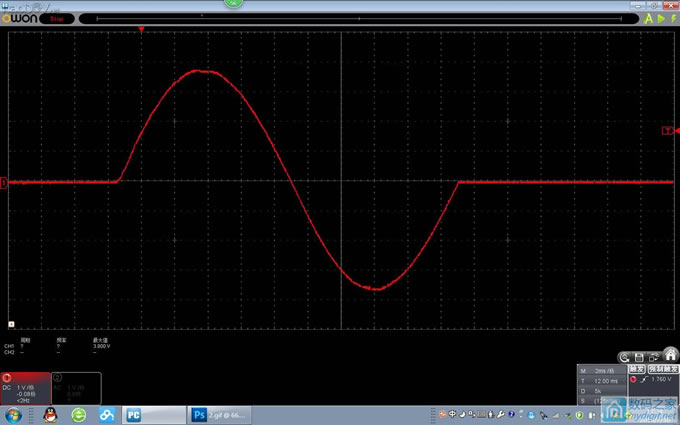

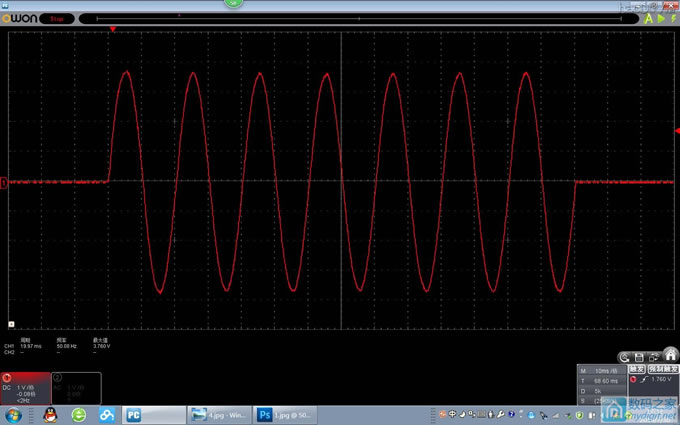

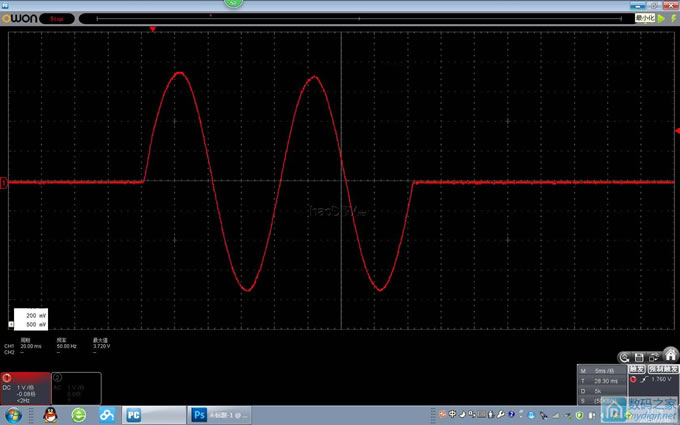

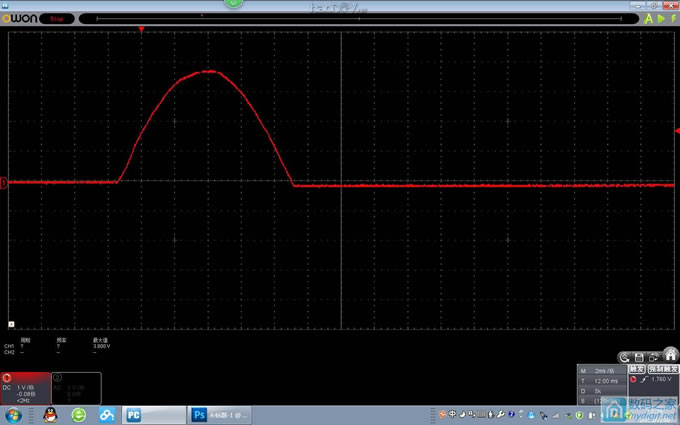

以工频半波的计量单位的点焊工作波形：
冒见过就对了，世上第一台以工频半波为强度计量单位的点焊机

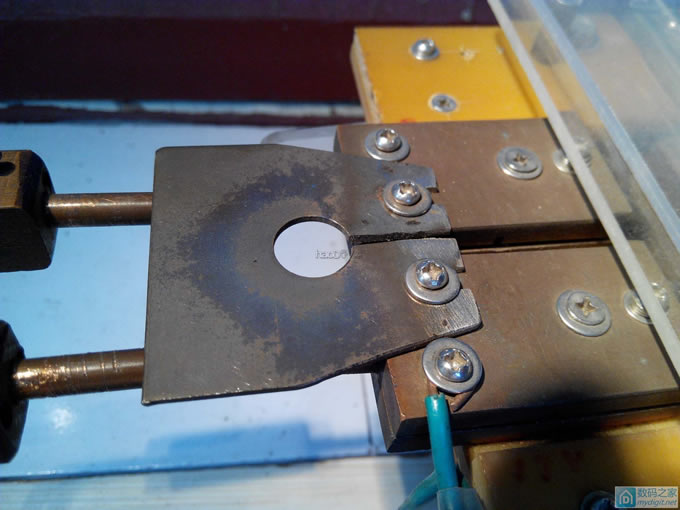

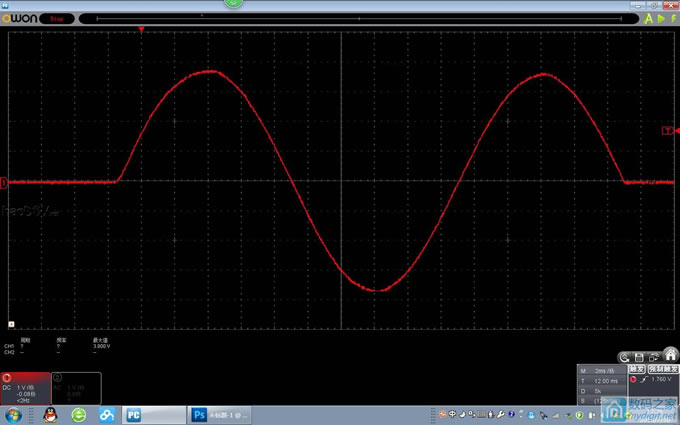

测试时加短路块，以吸收波形过冲：
冒见过就对了，世上第一台以工频半波为强度计量单位的点焊机

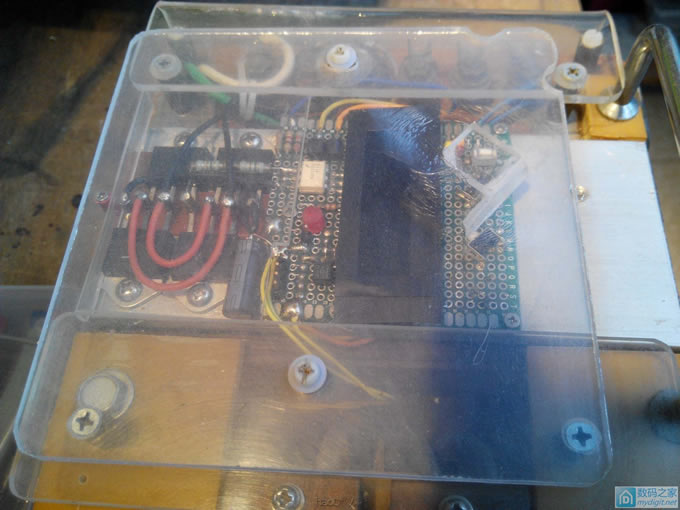

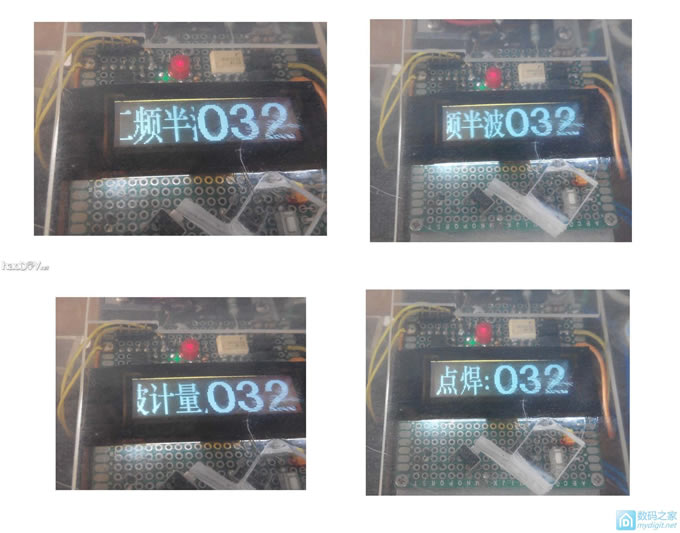

液晶屏显示工作状态、半波为单位的点焊设置强度：
冒见过就对了，世上第一台以工频半波为强度计量单位的点焊机

遮尘面板兼做设置控制柄：
冒见过就对了，世上第一台以工频半波为强度计量单位的点焊机

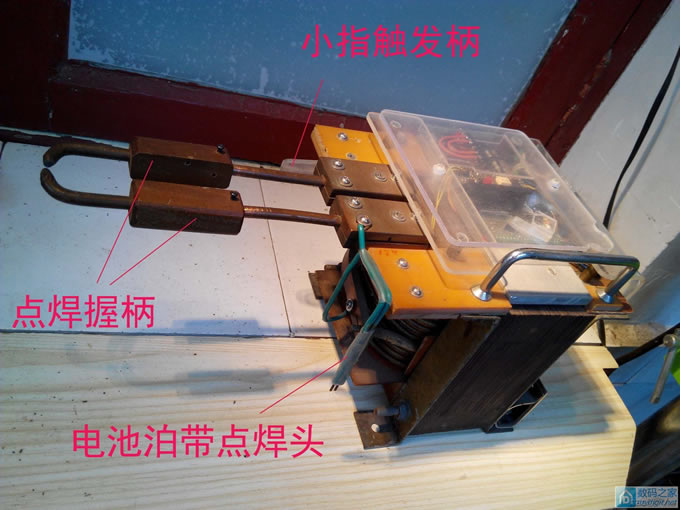

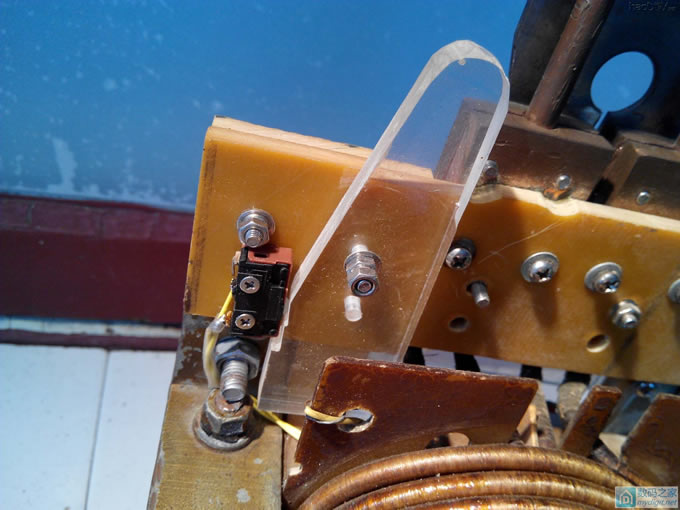

小指触发开关：

妙不可言的机巧多那去了，待有所响应，将继续奉上。

[ 此帖被zdzdzddd在2016-07-30 23:02重新编辑 ]
