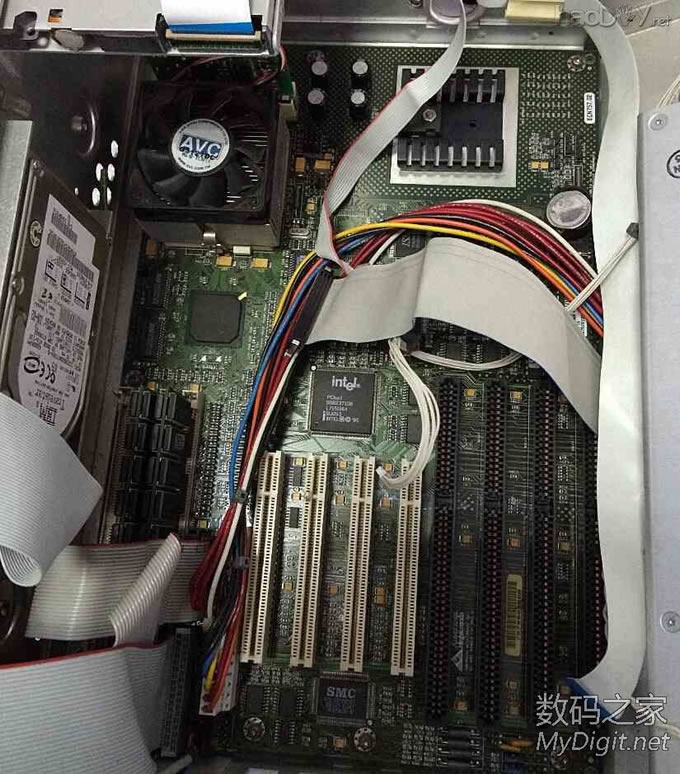

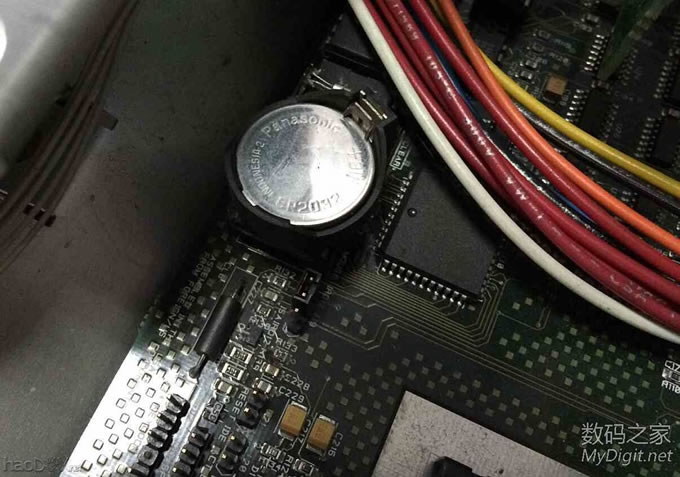

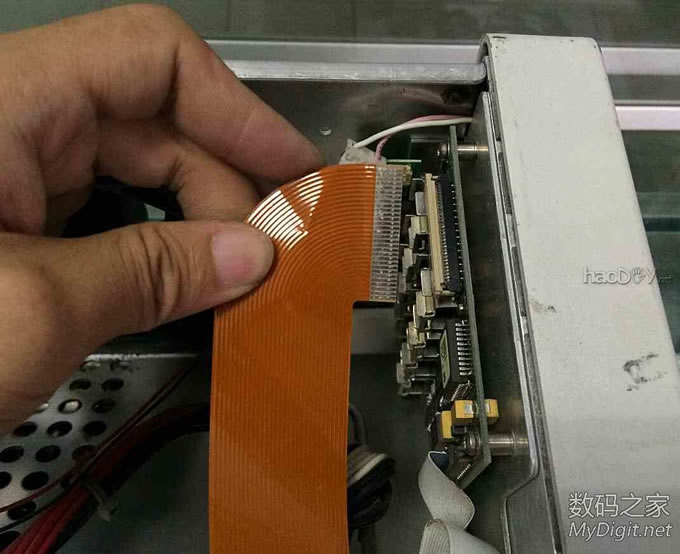

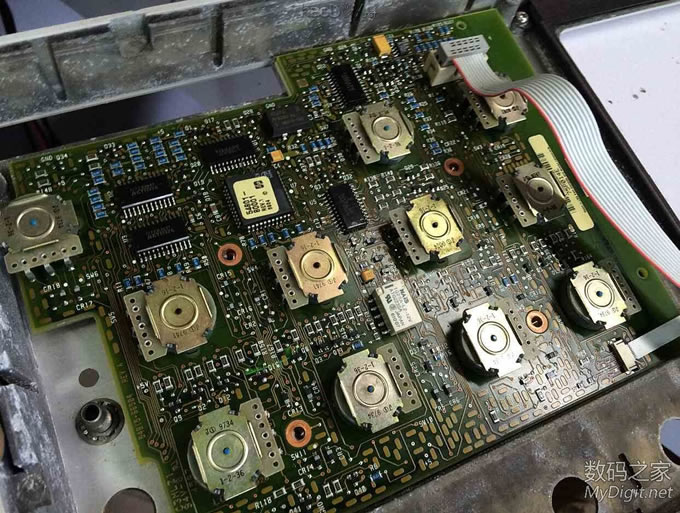

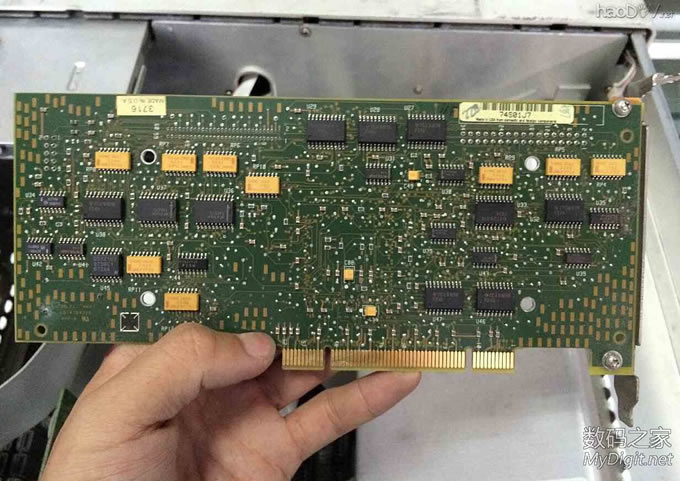

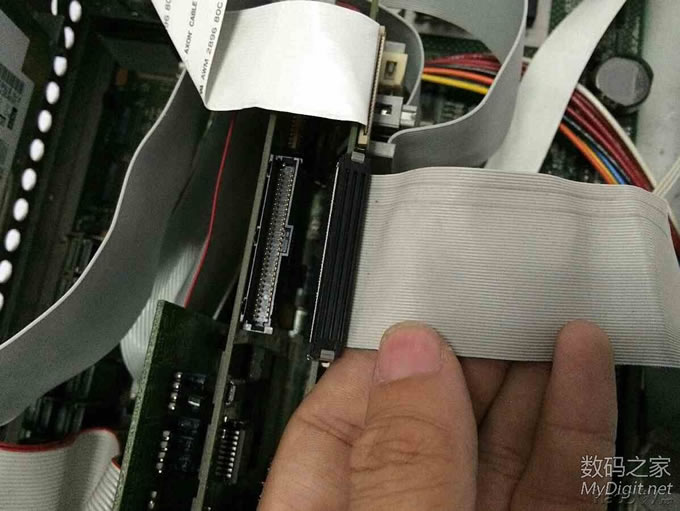

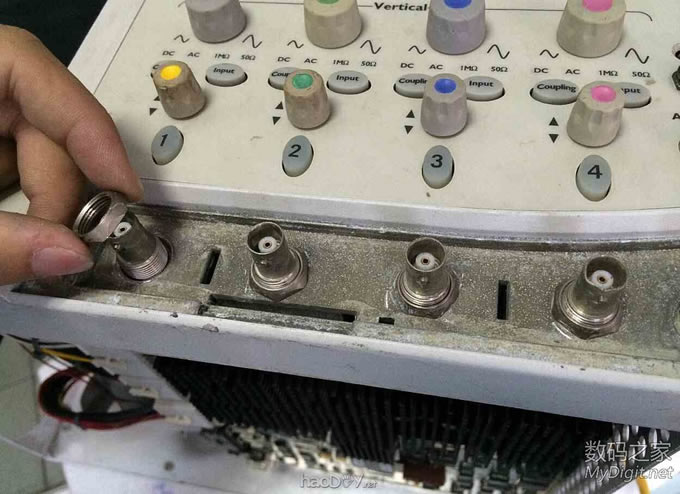

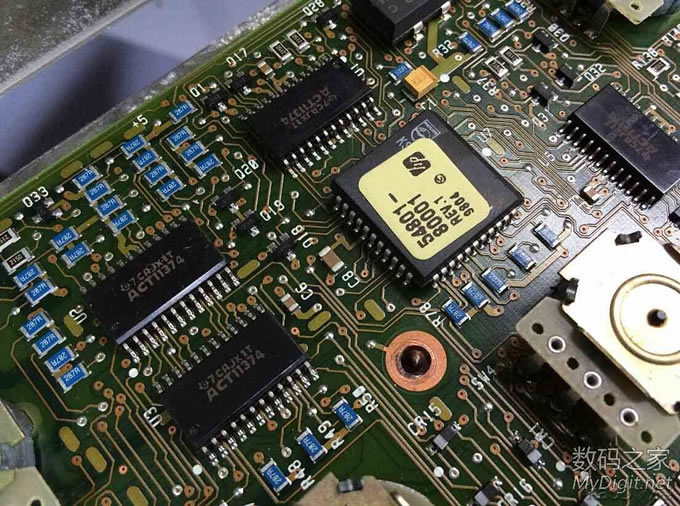

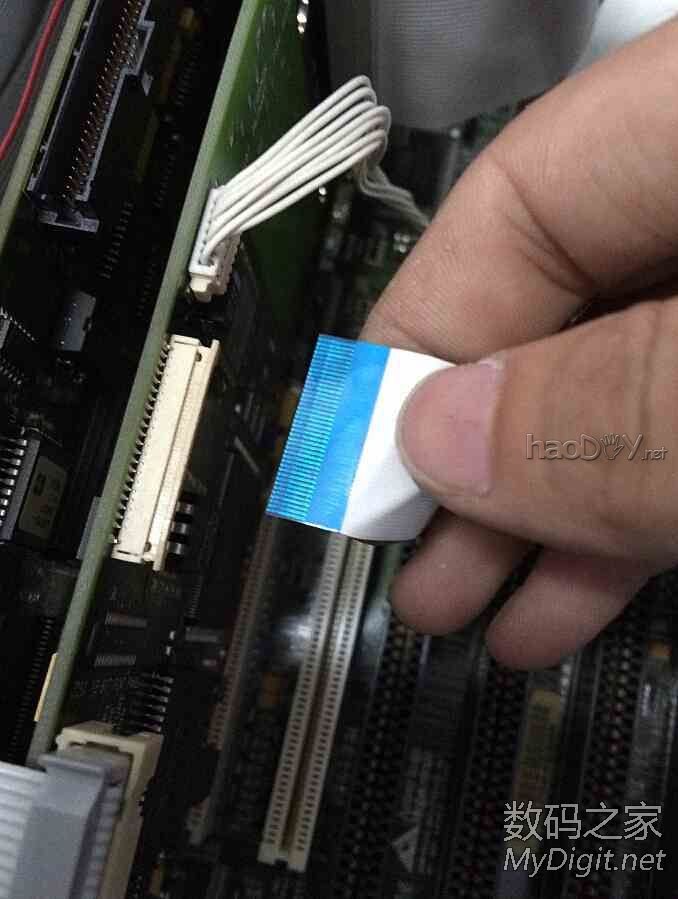

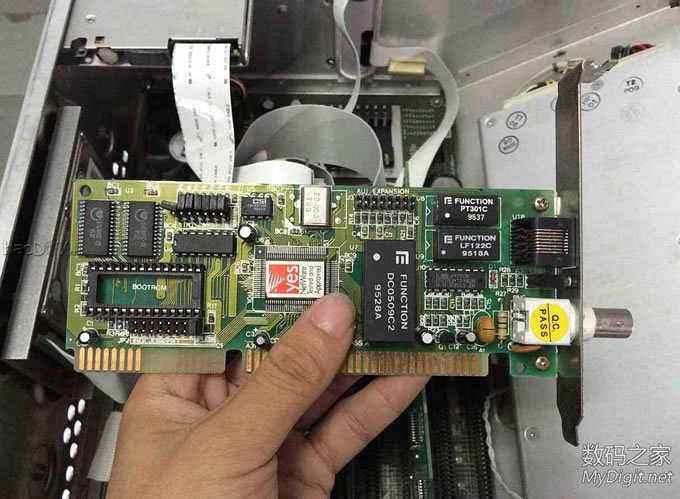

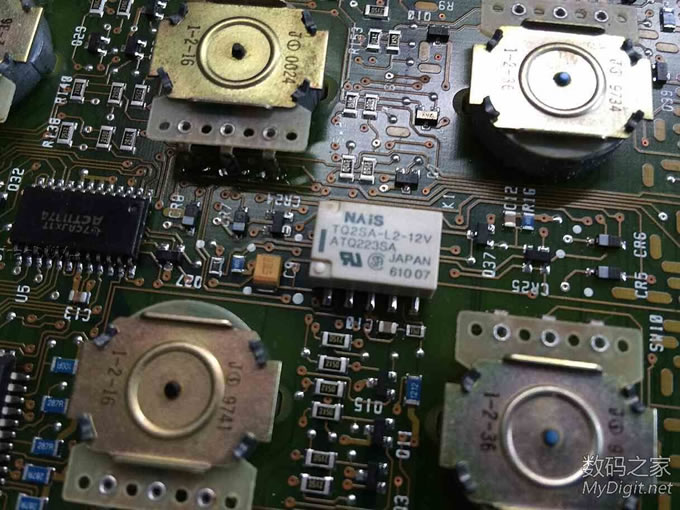

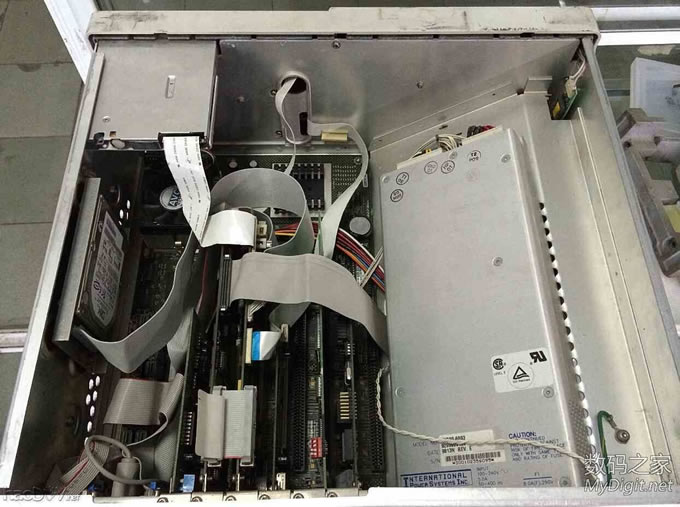

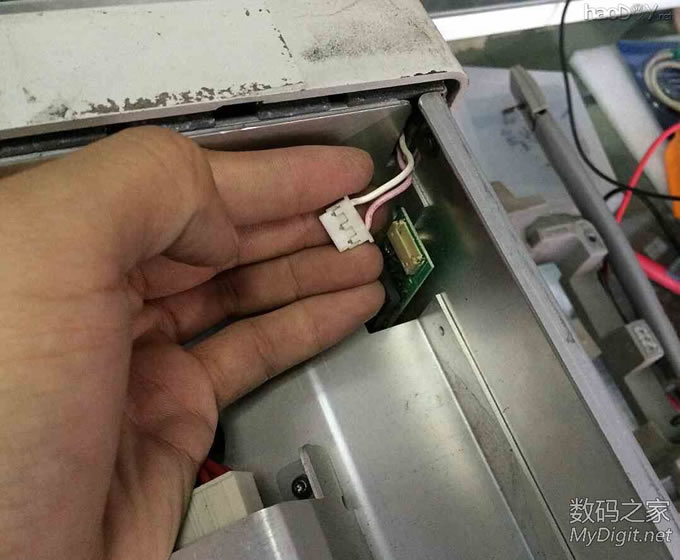

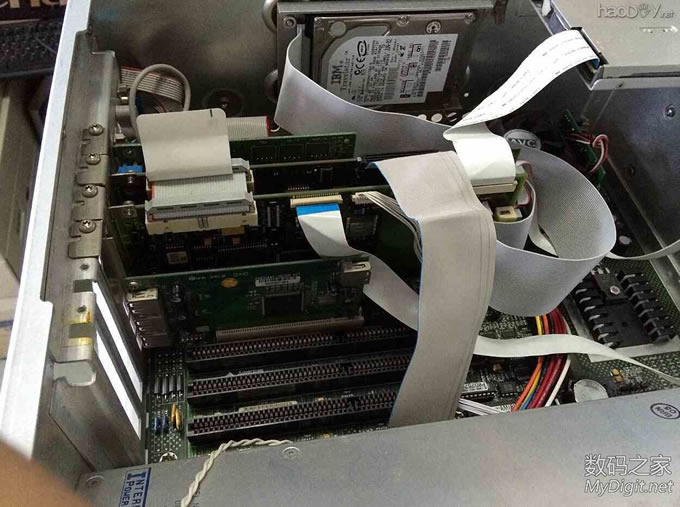

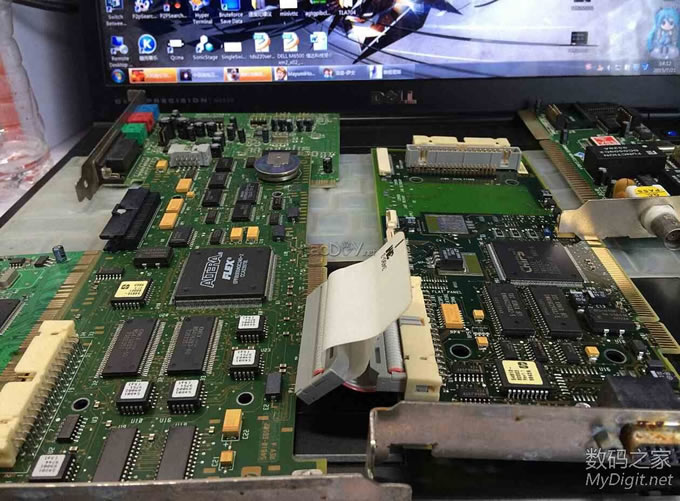

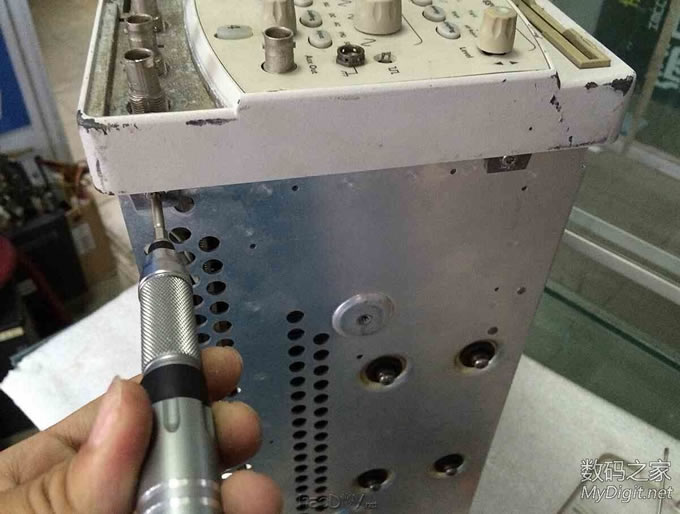

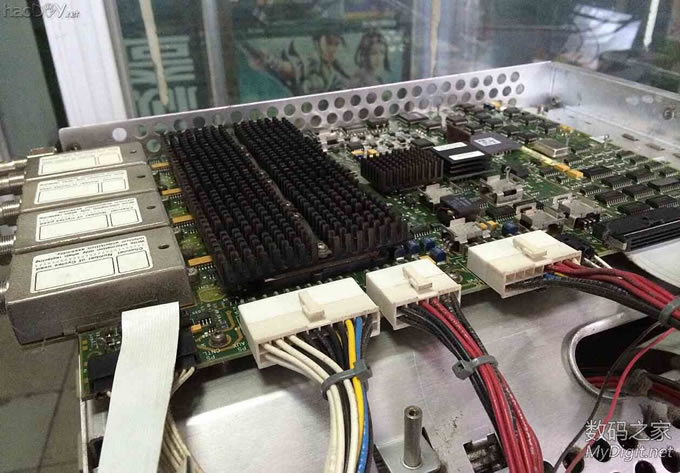

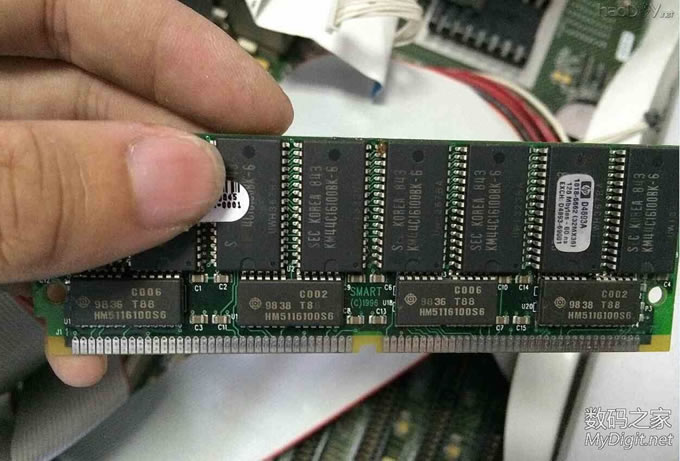

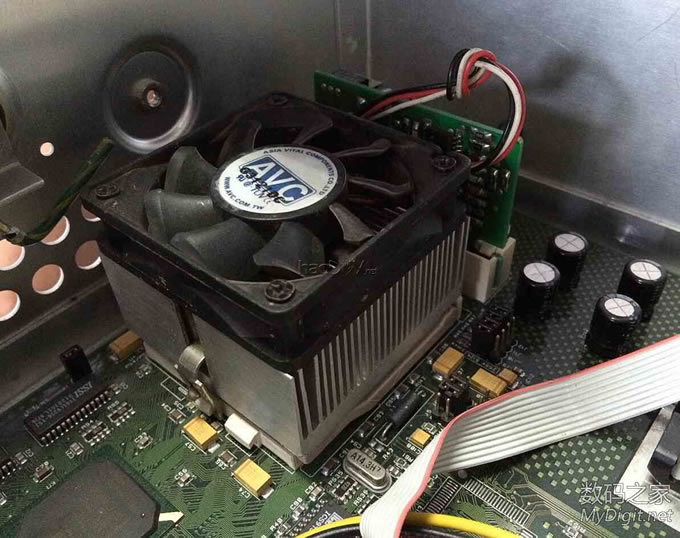

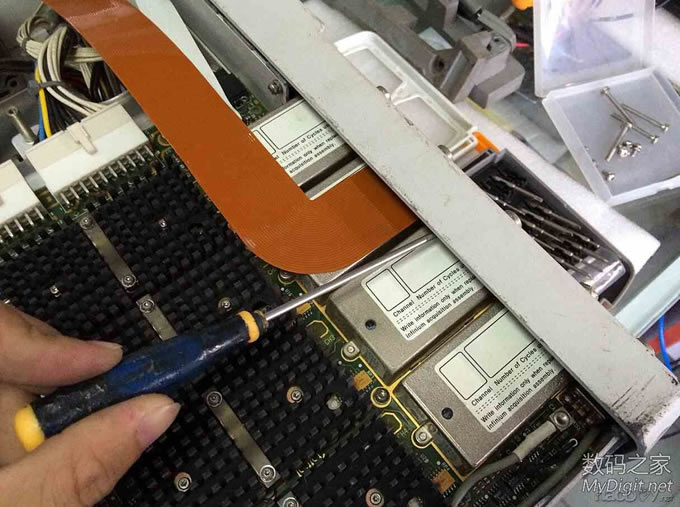

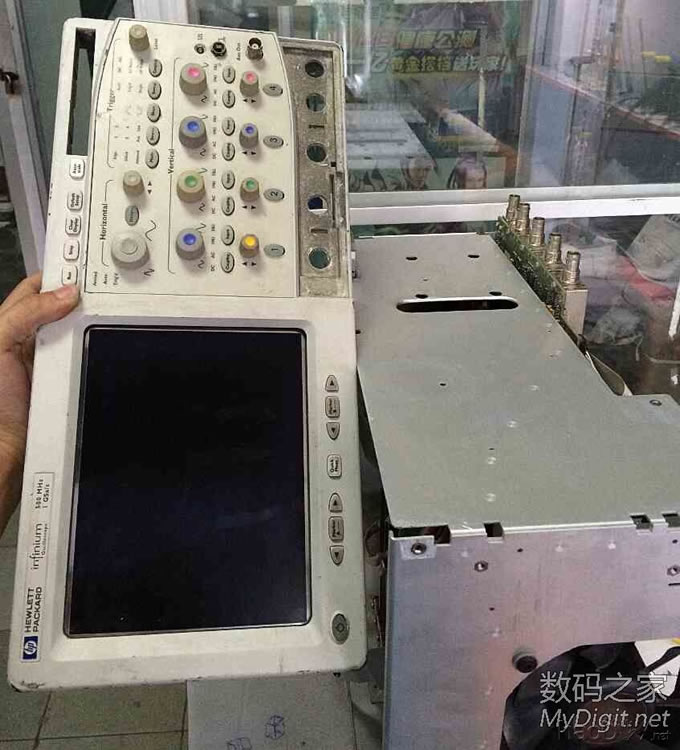

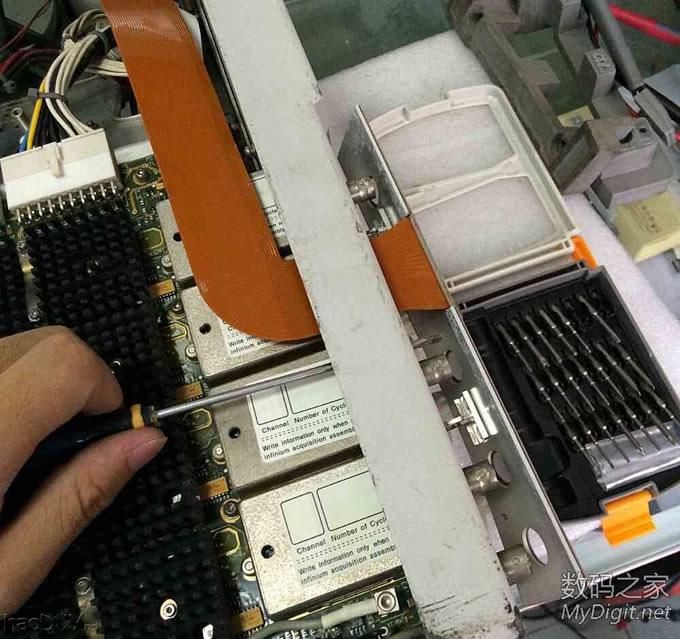

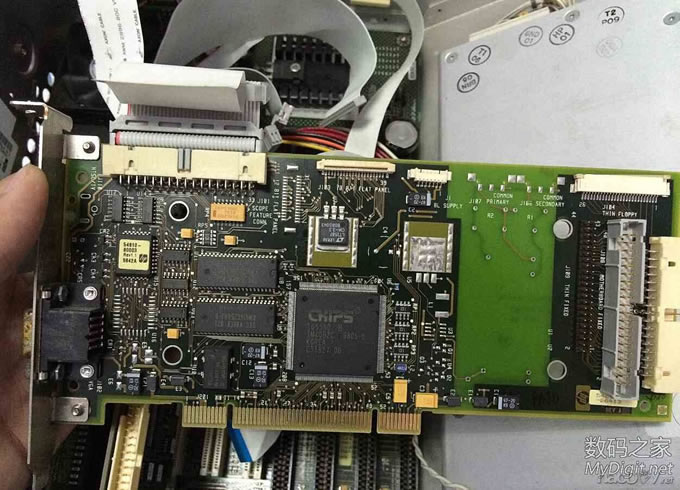

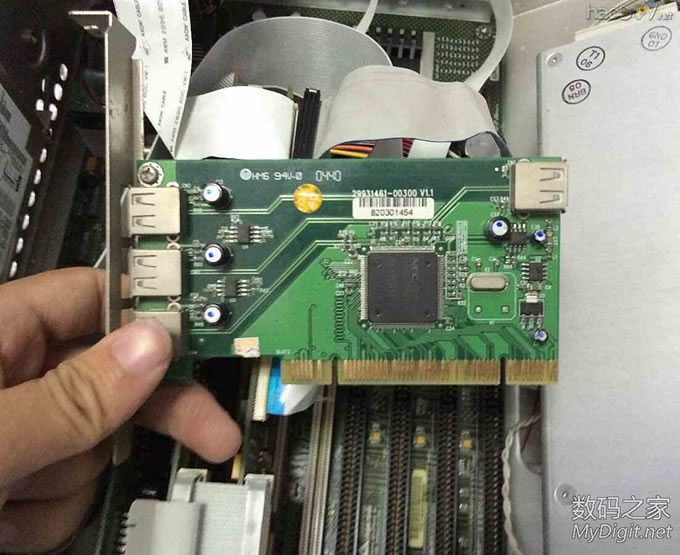

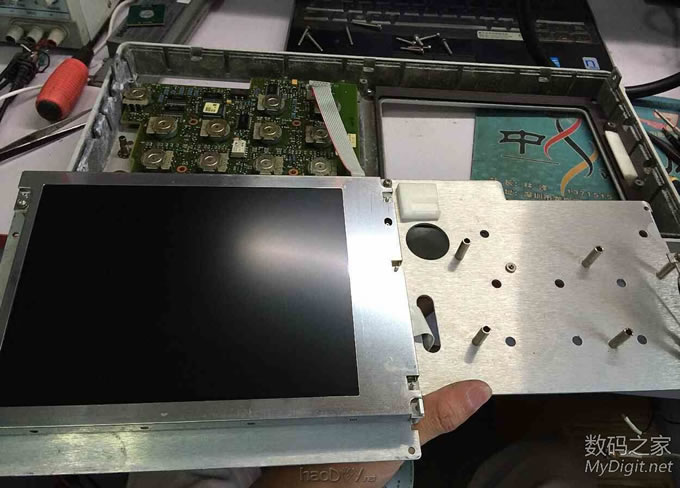

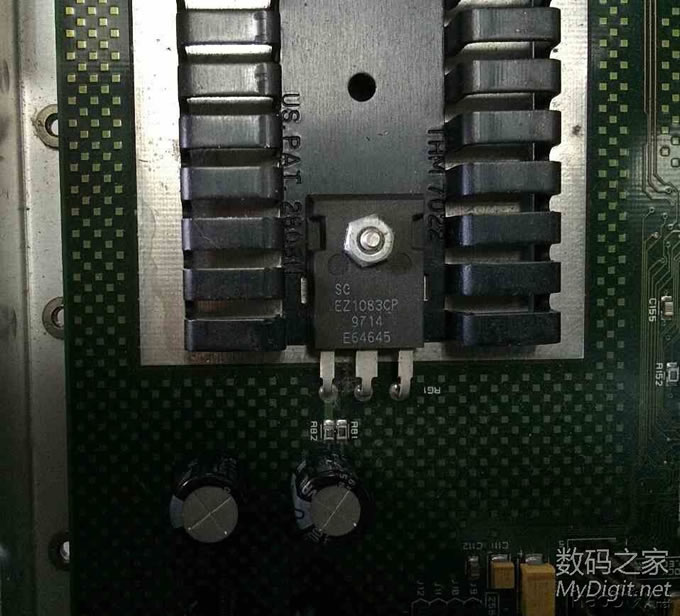

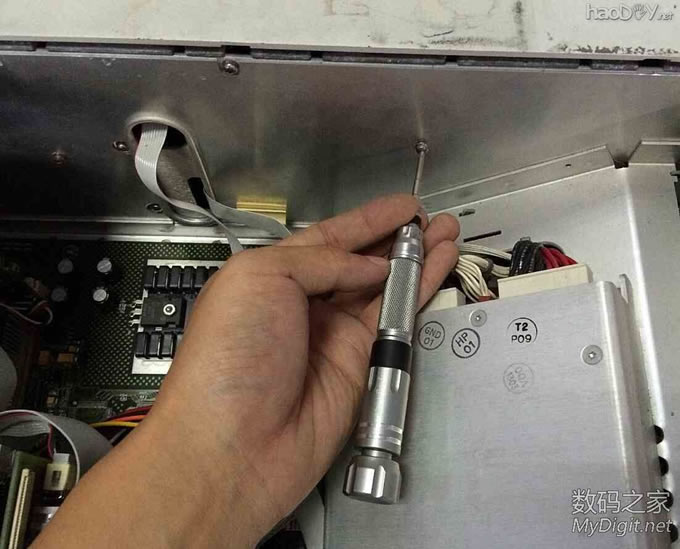

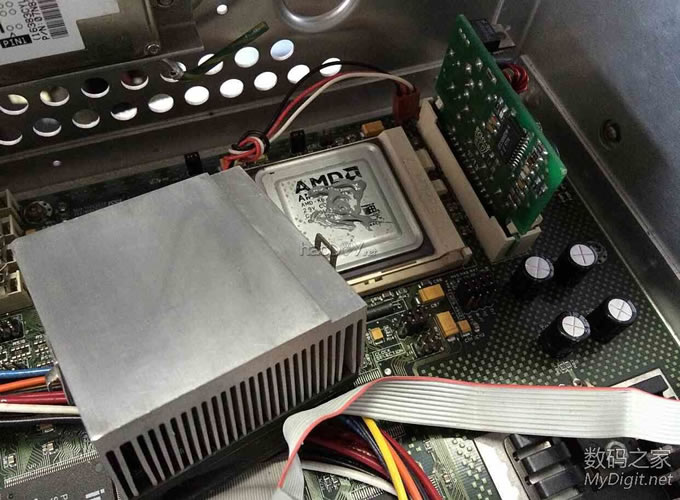

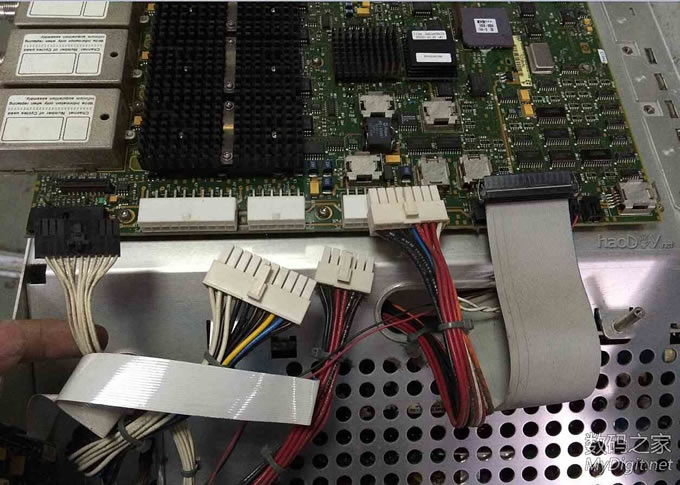

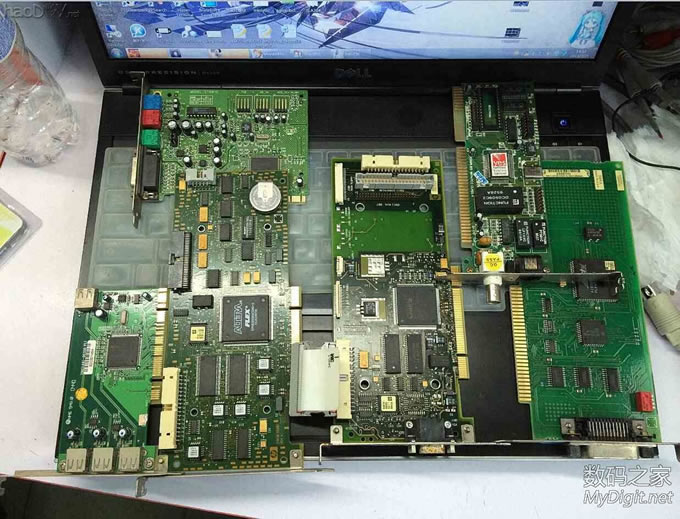

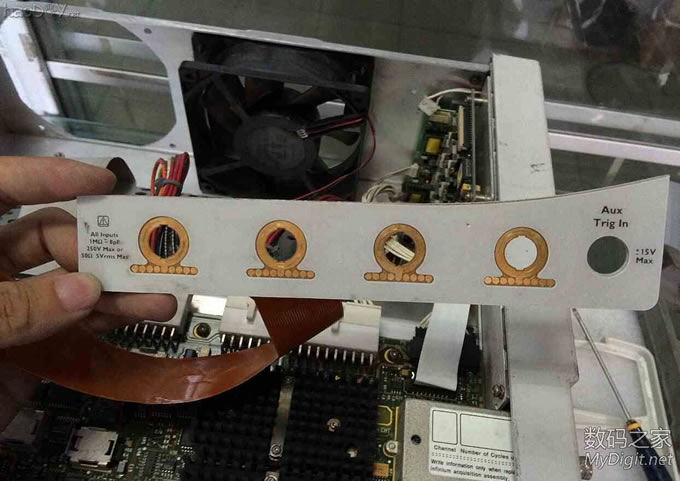

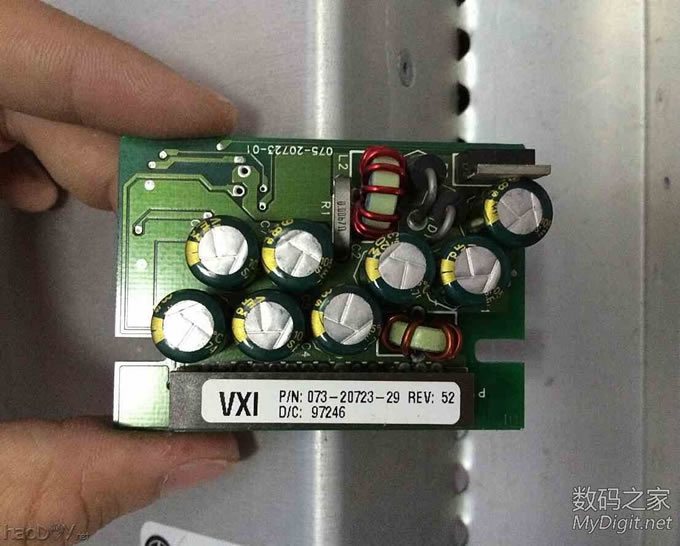

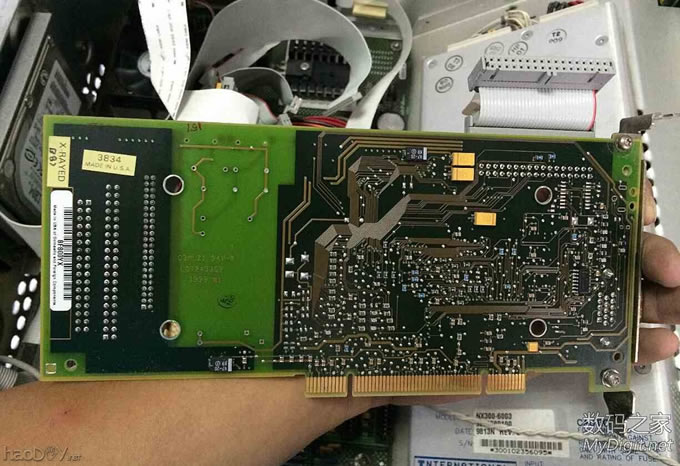

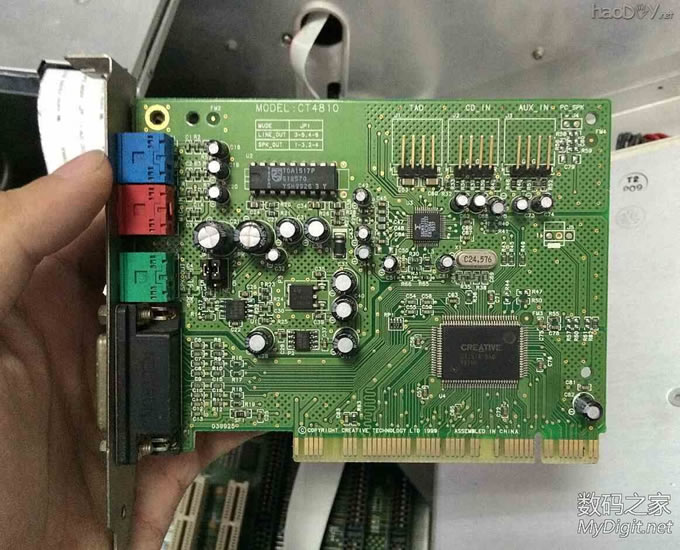

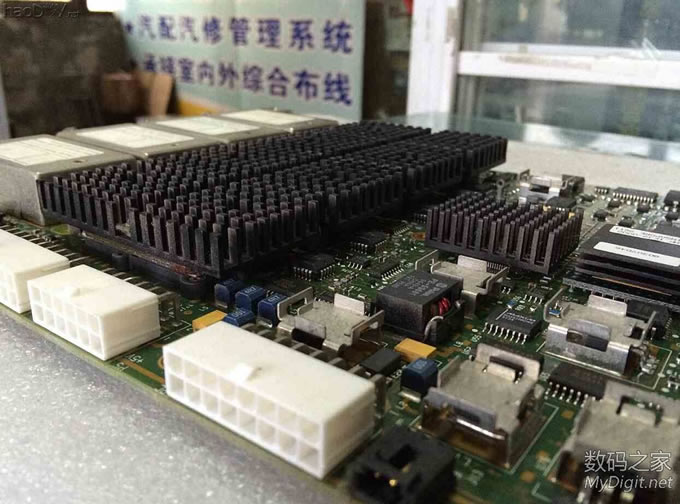

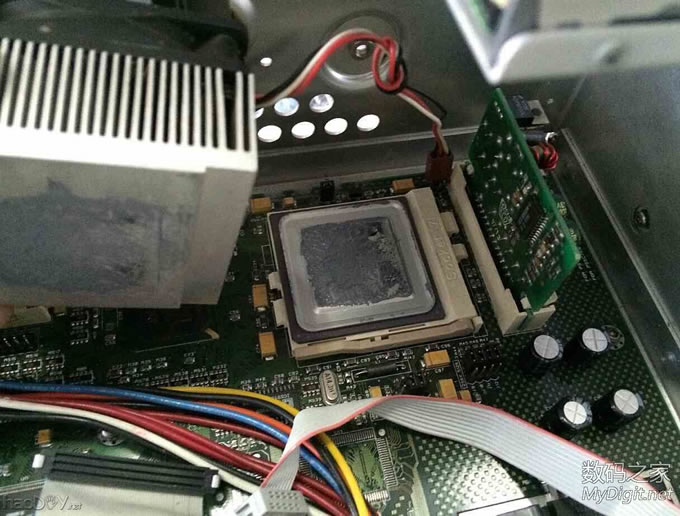

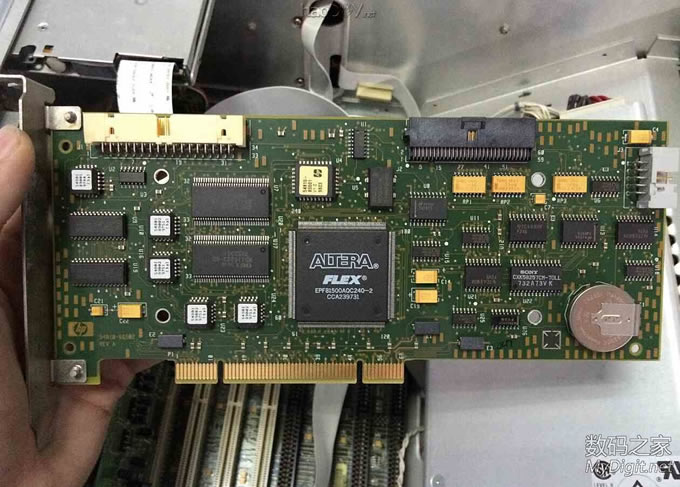

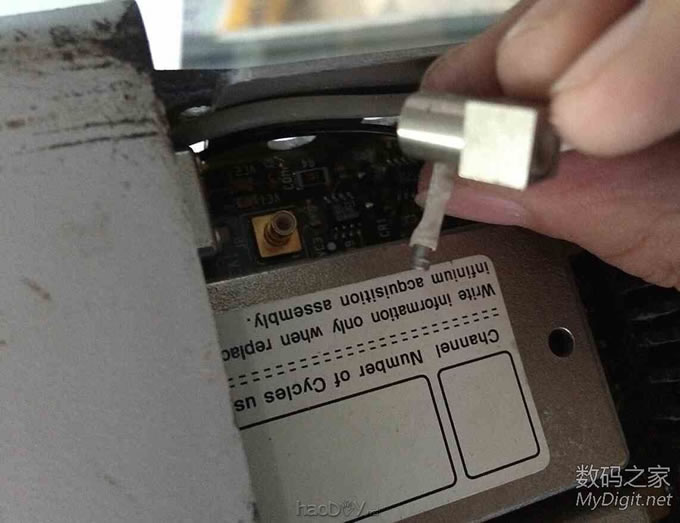

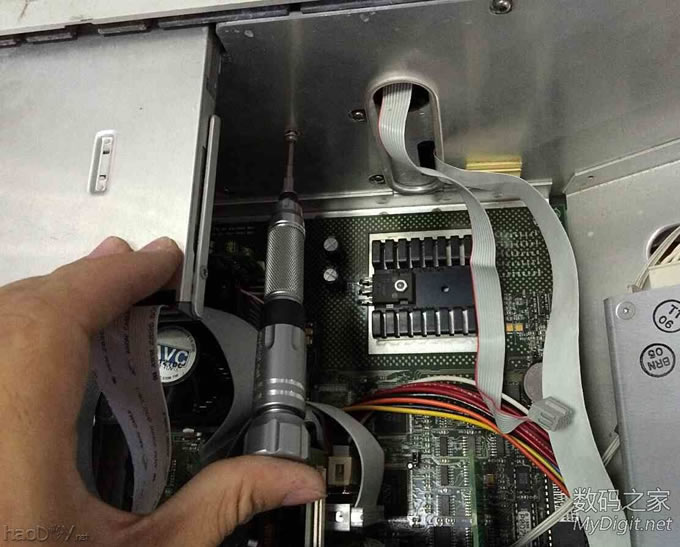

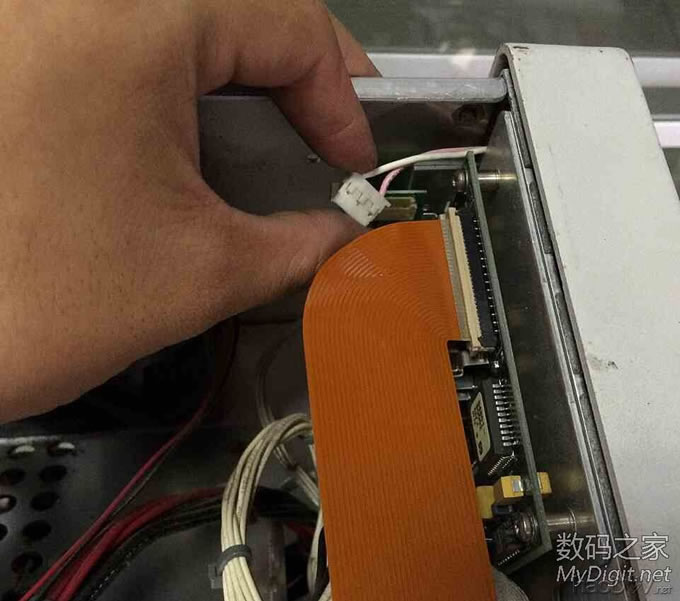

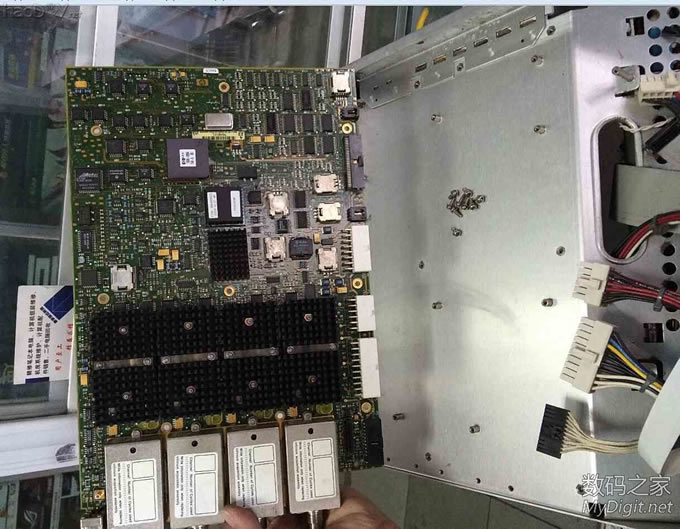

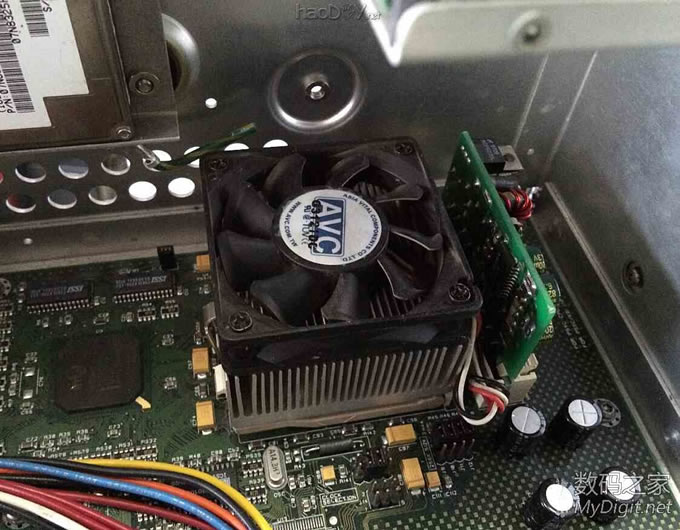

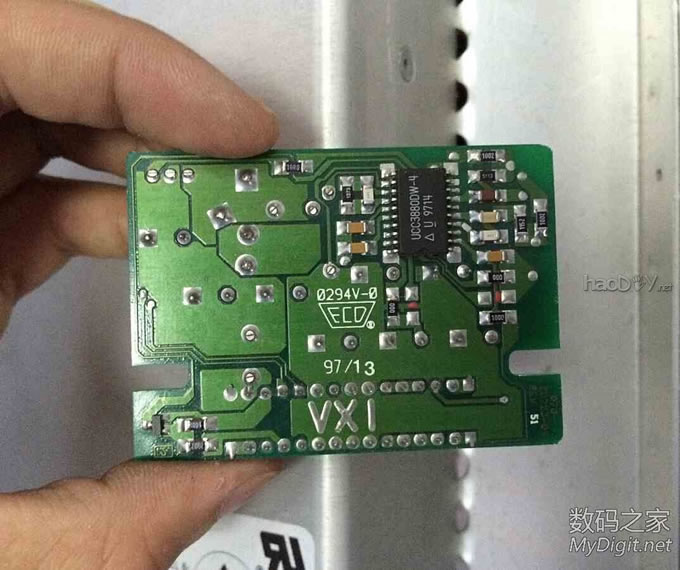

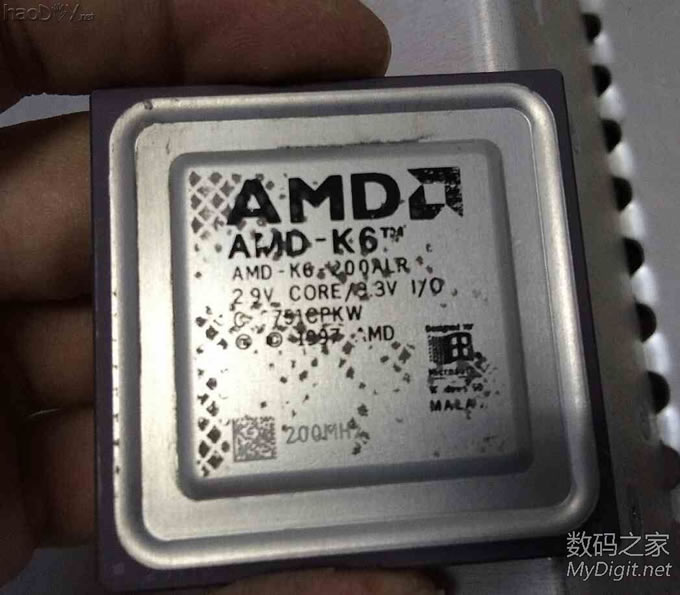

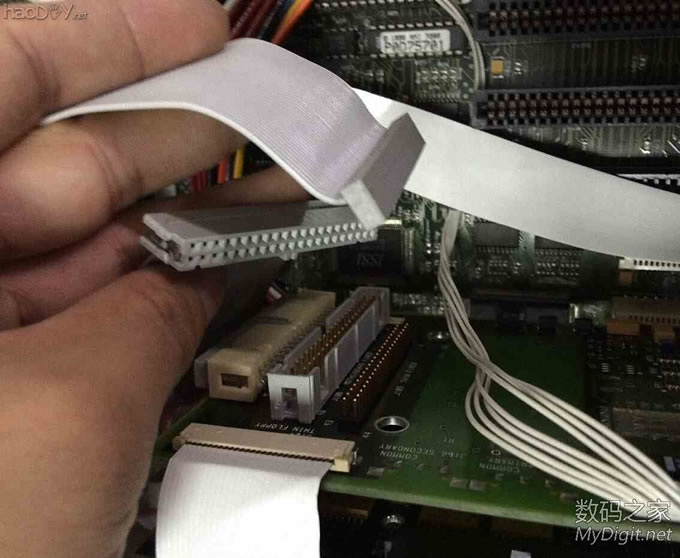

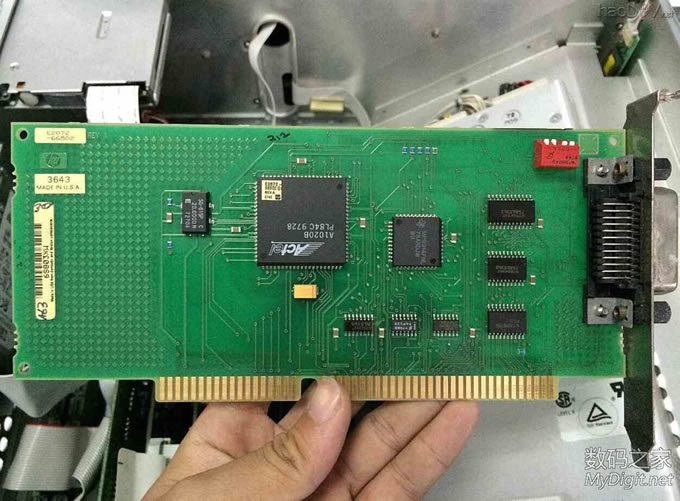

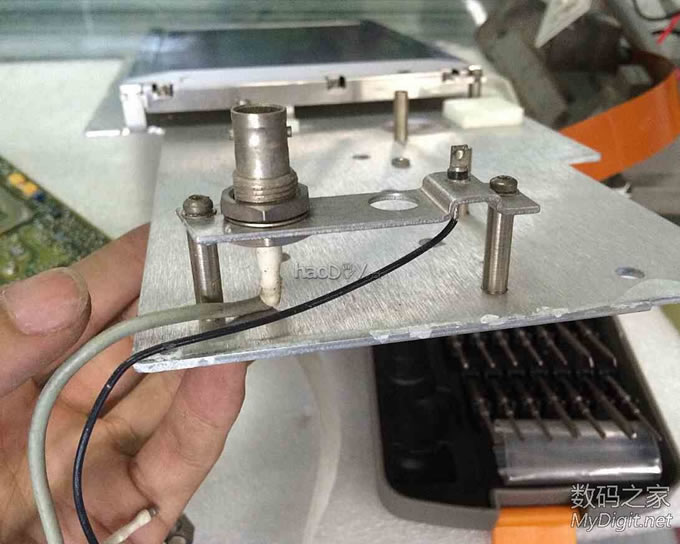

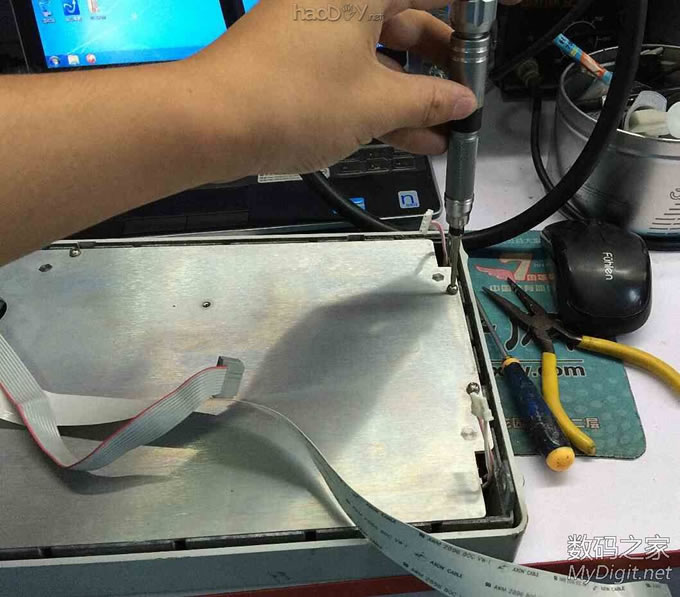

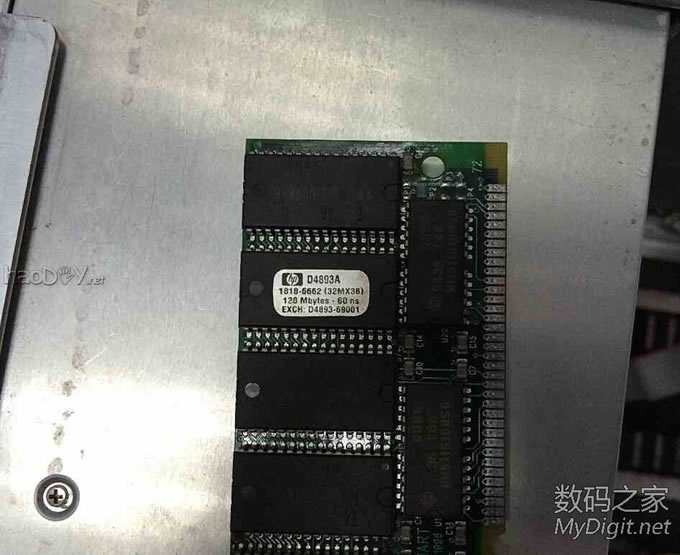

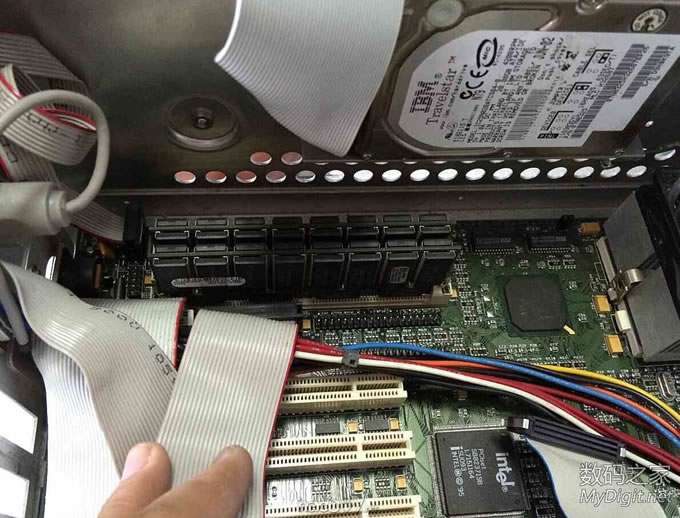

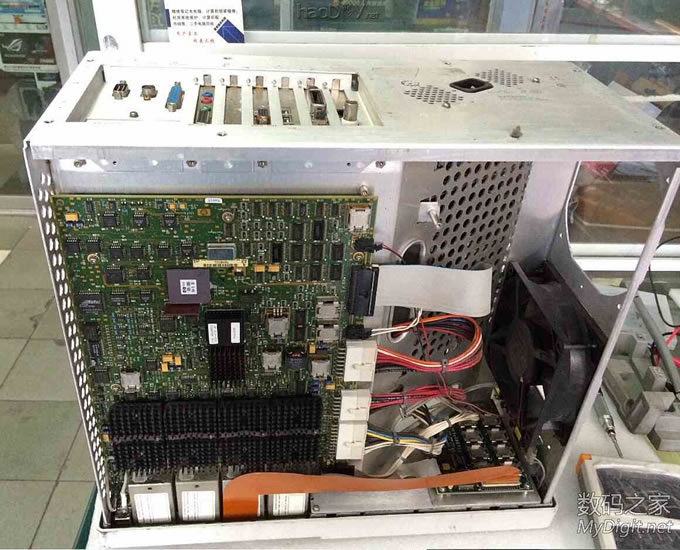

机器内部 ACQ板  机器内部 PC部分  下面开始拆PC部分 先拆ISA卡 网卡  HP自家产的488卡（GPIB）  拆除ISA卡后的样子  开始拆PCI卡 PCI-USB  想要拆下面几张卡 需要先拔掉几条排线 这是ACQ板跟ACQ interface的数据线  书接上文 拔掉IDE排线  然后拔掉前面板的显示器排线以及软驱线和卡桥接线  拔出多功能卡 此卡为示波器内显卡 3.5 IDE TO 2.5IDE多用卡 还承担着一部分ACQinterface的通信  多功能卡背面  下面就是示波器接口卡了 拔出来！  示波器卡背面  然后是声卡 创新的？  机器内板卡拆光后的照片  拆出来的板卡集合   主板部分特写 此机是586架构 依然沿用72线EDO内存和AT电源  内存 HP的  单条128M组成256M 也是奢侈了  下面是CPU AVC的散热器 还有独立供电模块  拆下散热器后 特写  接上文 CPU特写 AMD K6 200M主频  CPU供电模块   看完了再装回去 顺道重新来点硅脂   主板一角有个大管子........于是就给了个特写  这是之前改造好的RTC  接下来是拆前面板 先要断开几处的连接线 LCD背光线   拆除探头供电的排线  找个螺丝刀 从这个洞里面捅出去 前面的供电组件就下来了   组件特写 此组件为查分探头 有源探头电流探头等探头供电  接下来拆前面板的固定螺丝 两颗   接着拆 拆探头接口BNC的螺栓  拆前面板侧面的螺丝  拔掉前面板跟ACQ链接的AUXout接口和校准方波接口  取下前面板组件  拆开前面板看看里头有啥  拆掉螺丝后 分离前面板组件 液晶在背板上固定 按键板在前面板  这就是AUX和校准方波接口  按键板 全是编码器  按键板特写   接下来拆ACQ（采集）板  采集板的电源和数据接口 此机特殊了点 电源输出到采样板 然后采样板控制电源开关 采样板上的DC-DC给PC主板供电使PC启动  拔掉所有连接线  采样板特写  拆出采样板  书接上文 继续拆 采样板特写 这里估计就是DSP之类的东西了 HP的机器 硬件啥资料都没 只能猜 猜错了别笑话啊 (责任编辑：admin) |
