尝试GC(GainClown)版 TDA2030A功放(详细过程)

时间:2017-06-07 20:54来源:数码之家 作者:hellodoraemo 点击:
最近比较无聊,看到初中做的TDA2030A的双声道功放板,其中一个IC由于我的过失,短路烧炸了,还剩一个.想想TDA2030A都做烂了,没什么可玩的,前几天突然看见有一个反相输入的电路也就是GC电路,觉得有点意思,挺简单的,于是就自己设计制作了.电路图如下: (主要为2部分:
最近比较无聊, 看到初中做的TDA2030A的双声道功放板, 其中一个IC由于我的过失, 短路烧炸了, 还剩一个.
想想TDA2030A都做烂了, 没什么可玩的,

前几天突然看见有一个反相输入的电路也就是GC电路, 觉得有点意思, 挺简单的, 于是就自己设计制作了.

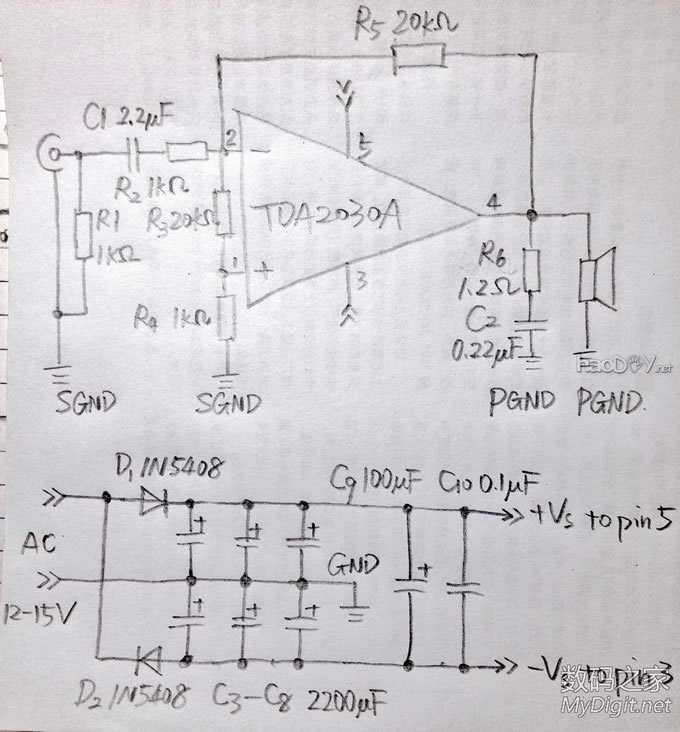

电路图如下:
(主要为2部分: 功放本体和电源电路)

尝试GC(GainClown)版 TDA2030A功放(详细过程)


PART 1: 电路详解

>>>电源电路部分:

1. 单电源交流变成双电源直流的整流, 很好理解(分别假设交流电源两端的正负极性两种情况即可分析出来), 这里整流二极管电流要够.

2. 通过分析整流电路可以发现, 正负电源的波形都是不连续的通半周, 断半周, 所以这里滤波电容一定要大.

3. 另外需要注意的是, 100μF和0.1μF的电容要用耐压50V的, 而且要尽量离IC电源脚(5脚和3脚)近一些.

4. 最后想说的是, 因为我有两个一样的单电源变压器才这样整流滤波的, 大家用双电源变压器桥式整流也是一样的啦~


>>>功放电路部分:

1. R1用于降低功放的输入阻抗, 这里用到了非常低的1kΩ大家可能觉得有点诧异, 但是对于现在的数码播放器, 32Ω甚至16Ω的耳机都不在话下, 1kΩ简直就是洒洒水啦~是不是?
加这个电阻的好处就是, 可以做到插上非屏蔽的音频信号线, 并且把输入端悬空也没有噪音, 手碰上输入端才会有些许嗡嗡.

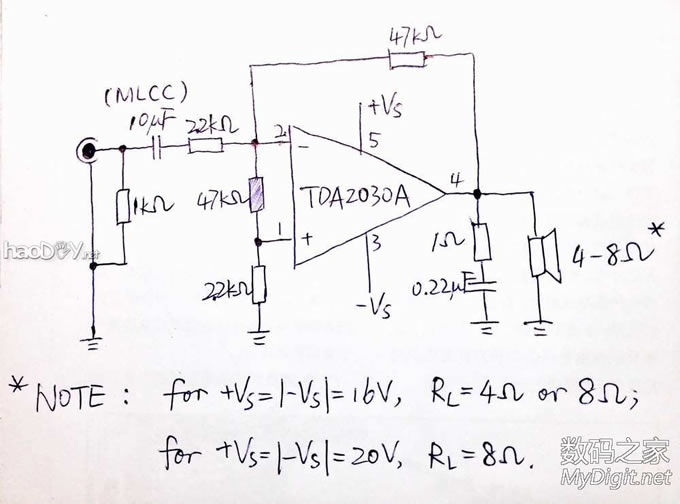

2. C1, R2, R5构成反相输入+负反馈反馈电路, 这里C1, R2, R5取小了导致低频衰减过早, 如果使用10μF, 2.2kΩ, 47kΩ的话, 就完全不需要担心low frequency cut off了.

3. R3用于降低放大器输入端的输入阻抗, 避免杂讯串入, 但是这个不能太低, 不然耦合电容就不够了.(这里的10μF可以用MLCC, 各方面表现都可以的, 如果烧得厉害, 弄一个巨大的MKP也是极好的; 但是我想说小体积电容不容易引入空间里的噪音)

4. R4用于提供正相输入的偏置电压.

5. R6, C2构成大家常说的"茹贝尔", 用于低通滤波. R6原应用1Ω, 由于本人没有0.5~1W的1Ω电阻, 所以用1.2Ω, 0.5W的代用.

6. 负载RL: 由于TDA2030A极限输出电流和功率耗散能力的限制, 电压超过±16V时就不建议使用4Ω负载了, 所以我认为的比较合理的配置是±16V配4Ω以获得较大功率, ±20V配8Ω以减小功率耗散.

7. 信号地和功率地要分开接好, 再去电源地, 不要乱连.

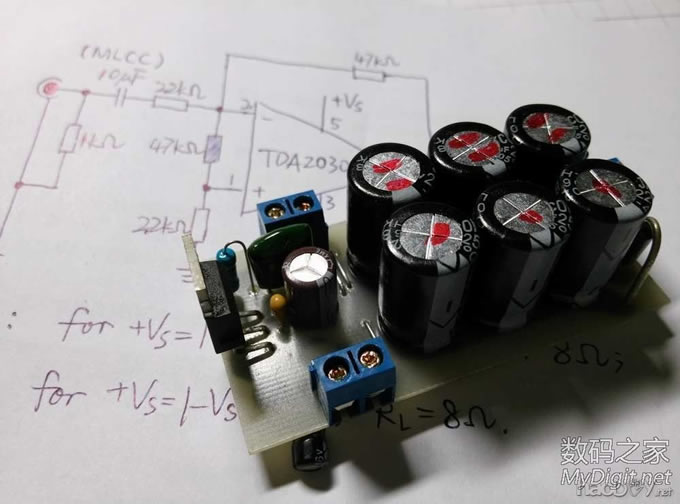

啰嗦完了一堆, 放一张成品图来给大家看看吧尝试GC(GainClown)版 TDA2030A功放(详细过程)尝试GC(GainClown)版 TDA2030A功放(详细过程)尝试GC(GainClown)版 TDA2030A功放(详细过程)
尝试GC(GainClown)版 TDA2030A功放(详细过程)


PART 2: 主要制作过程

1. 取一块合适大小的覆铜板, 玻纤基的.
尝试GC(GainClown)版 TDA2030A功放(详细过程)

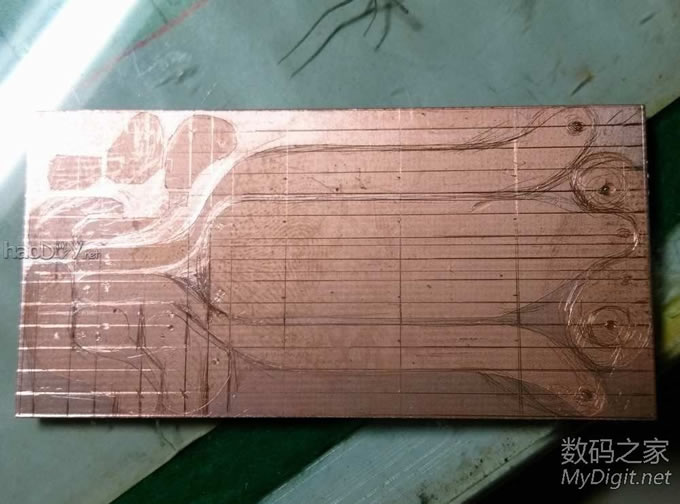

2. 画上自己设计的电路
尝试GC(GainClown)版 TDA2030A功放(详细过程)


3. 贴上透明胶, 用小刀刻出痕迹, 把不要的地方撕掉并清理残余不干胶.
尝试GC(GainClown)版 TDA2030A功放(详细过程)

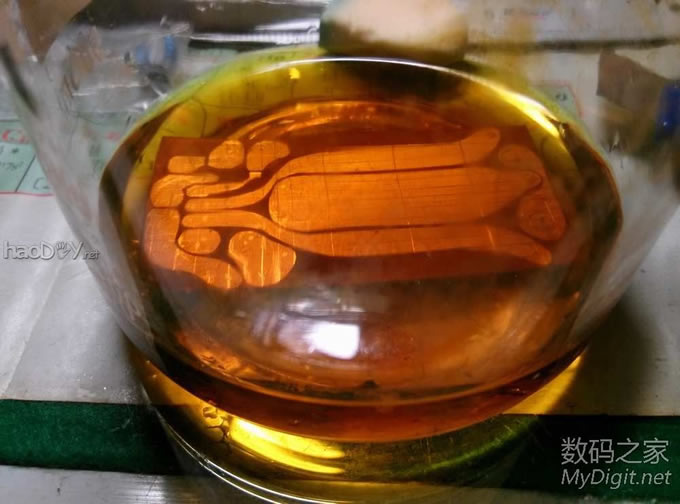

4. 丢进三氯化铁溶液里腐蚀
注意赶走气泡. 不然可能你需要腐蚀的地方被气泡占领了, 就腐蚀不掉了.

尝试GC(GainClown)版 TDA2030A功放(详细过程)


尝试GC(GainClown)版 TDA2030A功放(详细过程)

5. 腐蚀好了就捞出来呗, 擦干净准备打孔, 记得先冲定位孔以免等下子打歪洞洞
尝试GC(GainClown)版 TDA2030A功放(详细过程)


6. 打孔, 表面处理
我的这钻头不锋利了, 孔口会有翻边, 打磨完了就看起来好多了, 左右对比是不是很明显?
尝试GC(GainClown)版 TDA2030A功放(详细过程)


7. 全部弄好以后的电路板, 看起来还不错哈~~~
尝试GC(GainClown)版 TDA2030A功放(详细过程)

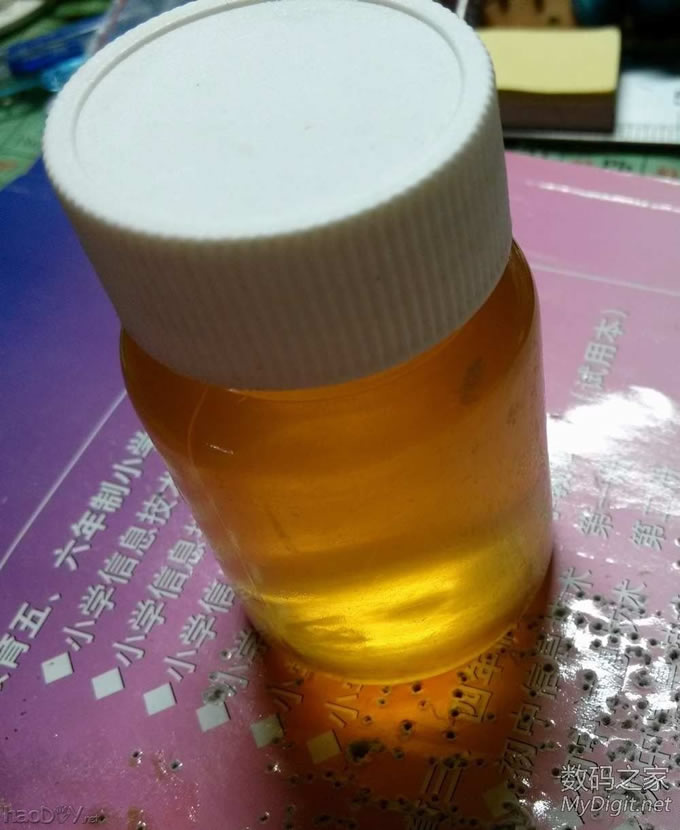

8. 为了防腐和助焊, 松香酒精溶液伺候~
尝试GC(GainClown)版 TDA2030A功放(详细过程)


9. 涂完以后用热风枪吹干, 要看到所有结晶的地方(左半边)都变成了右半边那样光滑均匀的样子才算吹好了, 不然你过会儿去摸还是黏黏的...
尝试GC(GainClown)版 TDA2030A功放(详细过程)


10. 全部吹完以后是非常光滑的, 摸起来很爽~~~
尝试GC(GainClown)版 TDA2030A功放(详细过程)

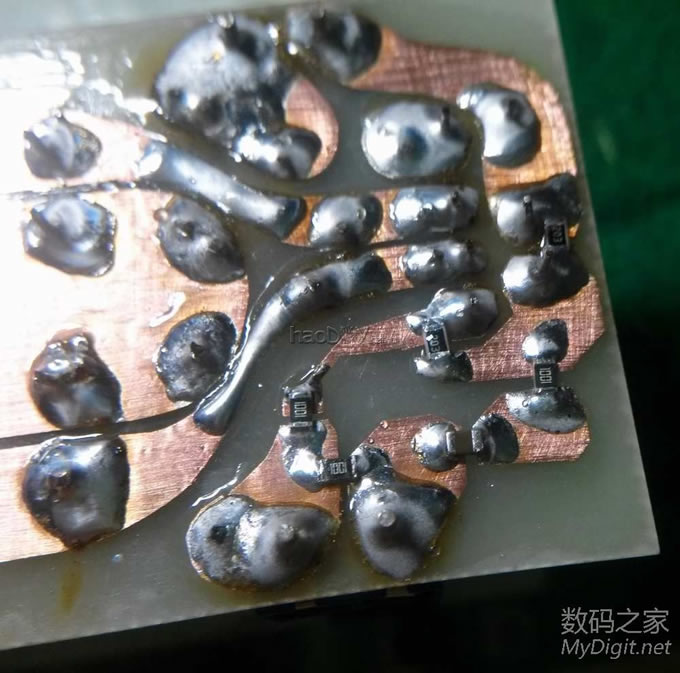

11. 焊贴片和跳线
(电源铜箔较细的地方补锡加厚)
尝试GC(GainClown)版 TDA2030A功放(详细过程)

(扬声器的功率地和电源地之间跳线太细, 不爽, 又补了两个孔, 加了一条跳线)
尝试GC(GainClown)版 TDA2030A功放(详细过程)

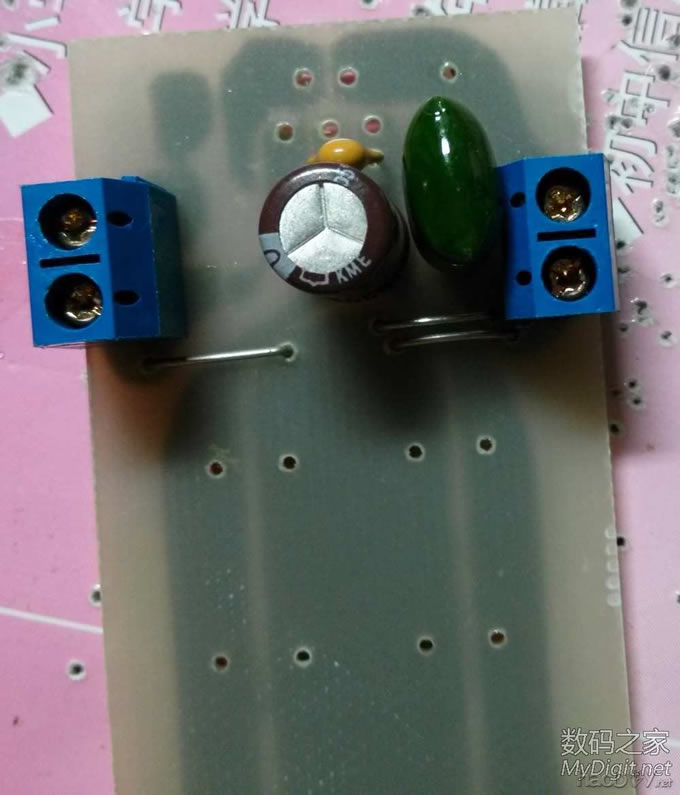

11. 再焊剩下的:
尝试GC(GainClown)版 TDA2030A功放(详细过程)


12. 这就做好啦!!!
尝试GC(GainClown)版 TDA2030A功放(详细过程)

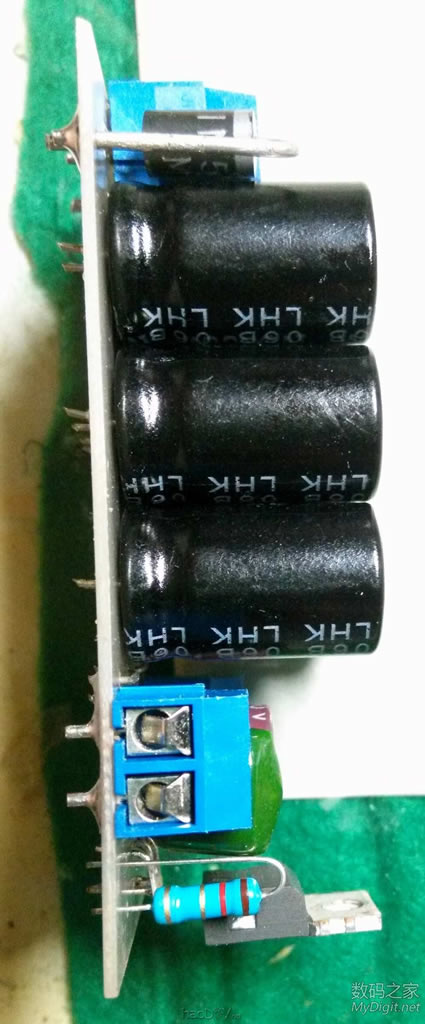

13. 侧面看看~~~~
尝试GC(GainClown)版 TDA2030A功放(详细过程)

↑ 矮油, 放倒了, 那就请各位将就看看吧.

14. 底下看看~~~
尝试GC(GainClown)版 TDA2030A功放(详细过程)


15. 垃圾焊功焊的贴片看看~
尝试GC(GainClown)版 TDA2030A功放(详细过程)


16. 特写一个我亲爱的原装TDA2030A
尝试GC(GainClown)版 TDA2030A功放(详细过程)

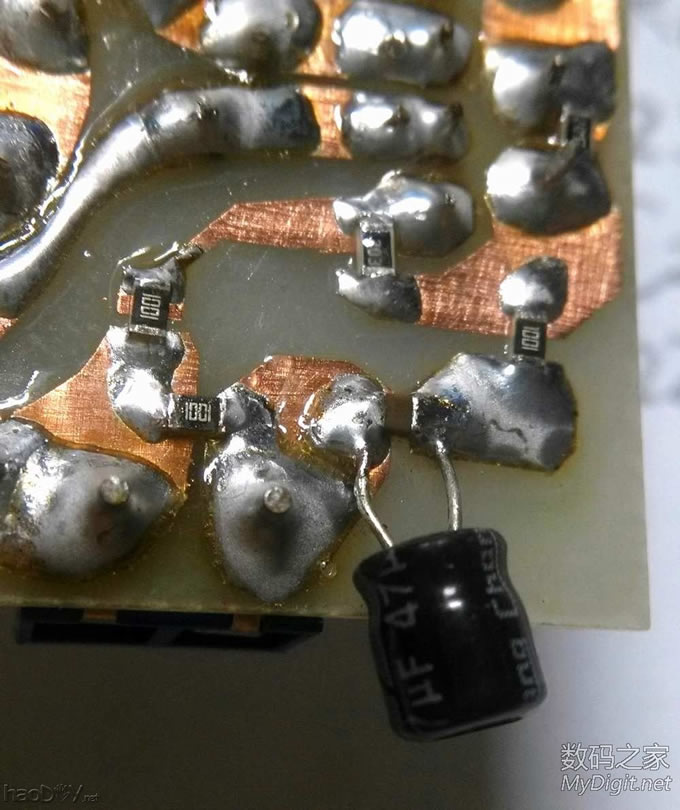

17. 刚刚说了, 反馈电容电阻取值没取好, 加一个电解先凑合呗, 合适的器件还没买到手呢!
尝试GC(GainClown)版 TDA2030A功放(详细过程)


PART 3: 完工评价

好了啦, 做完了总要测试一下的咯~
先说主观感受吧, 没什么好音箱, 大家别太当回事.
1. 底噪很小, 基本上贴着喇叭听不见, 我是不停地接通断开喇叭线, 才比较出来有噪声(这是输入音频线悬空时听的). 插上MP3, 呵呵, MP3的底噪就被放大了, 贴着喇叭明显可以听出底噪了. 但是离开10cm就基本上听不见了...
可见这个功放信噪比很高.

2. 听感的话呢, 高音细腻自然, 不如1875那么锐利; 中音比较正常; 低音比较自然, 但没什么劲, 只是有果冻那样的弹性.

3. 人声呢, 哎, 人声其实从100~16k都有明显分布. (跑题的内容: 我给一同学录音, 他声音比较锐利, 谐波很多, 24kHz还能看到清晰的谐波) 那还扯人声? 没意思, 我就不学"高烧"吹嘘了...

4. 简单测试数据给大家分享一下吧,
    (测试时用的是AC12V 20W的牛, 实测整流滤波后直流电压±16多点, 具体不记得了...)
(1)输出端DC偏移如图, 3.92mV
尝试GC(GainClown)版 TDA2030A功放(详细过程)


(2)信号线悬空时, 输出端的AC电压, 0.14mV
尝试GC(GainClown)版 TDA2030A功放(详细过程)

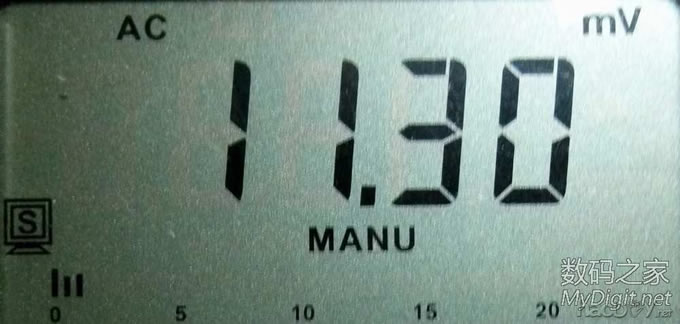

(3)信号线接上MP3不播放任何内容时, 输出端的AC电压, 11.30mV
   ......(难怪插上MP3噪音就大了那么多尝试GC(GainClown)版 TDA2030A功放(详细过程)尝试GC(GainClown)版 TDA2030A功放(详细过程)尝试GC(GainClown)版 TDA2030A功放(详细过程))
尝试GC(GainClown)版 TDA2030A功放(详细过程)


综上所述, 看样子表现还是不错的哈~尝试GC(GainClown)版 TDA2030A功放(详细过程)尝试GC(GainClown)版 TDA2030A功放(详细过程)尝试GC(GainClown)版 TDA2030A功放(详细过程) TDA2030A能有这样我很满足了, 尤其是没有噪音哦~~
啊哈哈哈, 即便是用桌面音箱在深夜仔细听, 开机和没开机根本分不出来.

最后奉上一张图给大家参考, 谢谢观赏~
尝试GC(GainClown)版 TDA2030A功放(详细过程)


========THE END=======

突然发现还有一张图没用到, 这是凌乱的作案现场 尝试GC(GainClown)版 TDA2030A功放(详细过程) ↓↓↓
