自制T12 NMOS驱动板

时间:2017-07-09 13:52来源:数码之家 作者:xixia001 点击: 次
闲来无事，转印几块T12驱动板备用。装配了一块，看看效果怎么样测试没什么问题早前做过两个，现在也都改为NMOS管了，都比较简陋。布花线已经很久很久了，以前的灯头线，很软。电源是36V电动车充电器，电压改到26V，效果还可以。电路及板图|数码之家

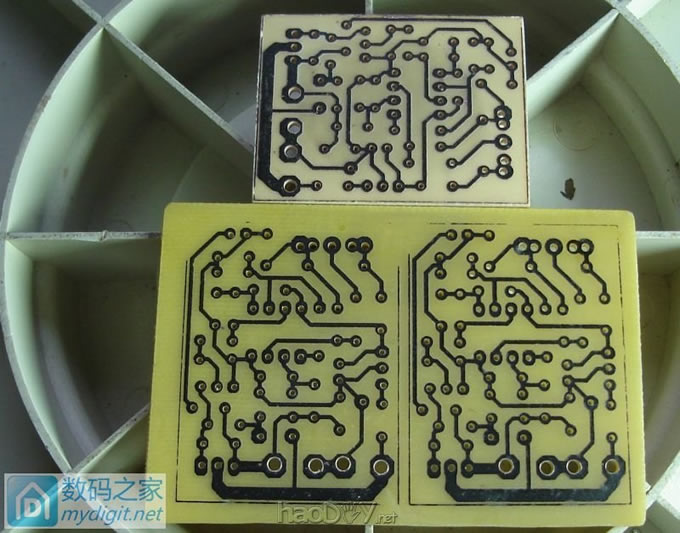

闲来无事，转印几块T12驱动板备用。
自制T12 NMOS驱动板

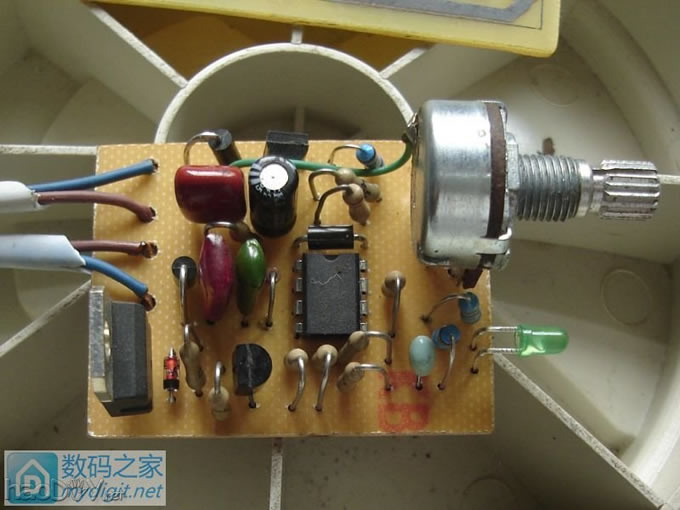

装配了一块，看看效果怎么样
自制T12 NMOS驱动板

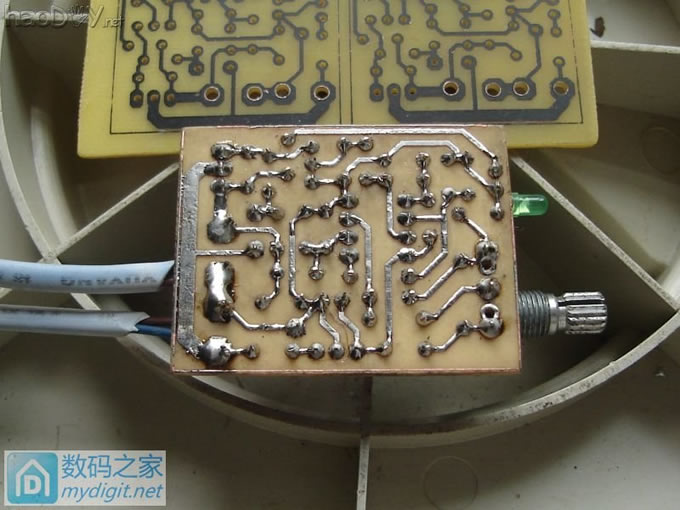

测试没什么问题
自制T12 NMOS驱动板

早前做过两个，现在也都改为NMOS管了，都比较简陋。
布花线已经很久很久了，以前的灯头线，很软。

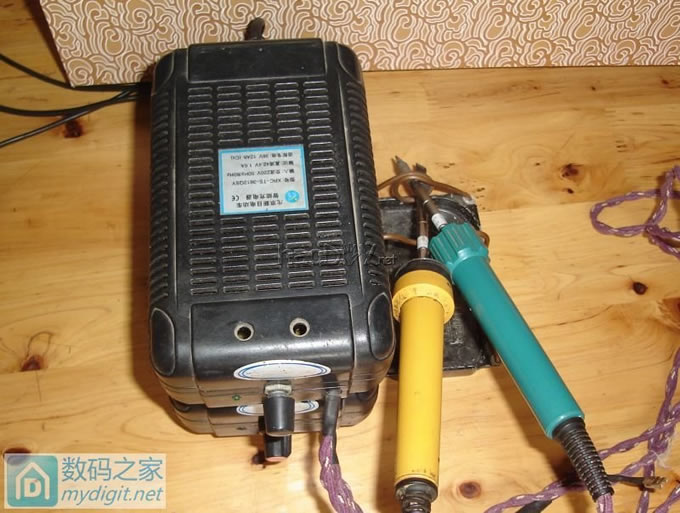

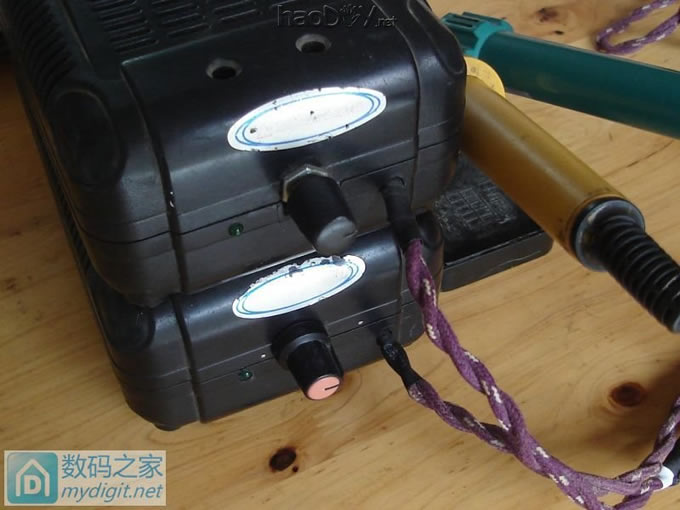

电源是36V电动车充电器，电压改到26V，效果还可以。
自制T12 NMOS驱动板

自制T12 NMOS驱动板

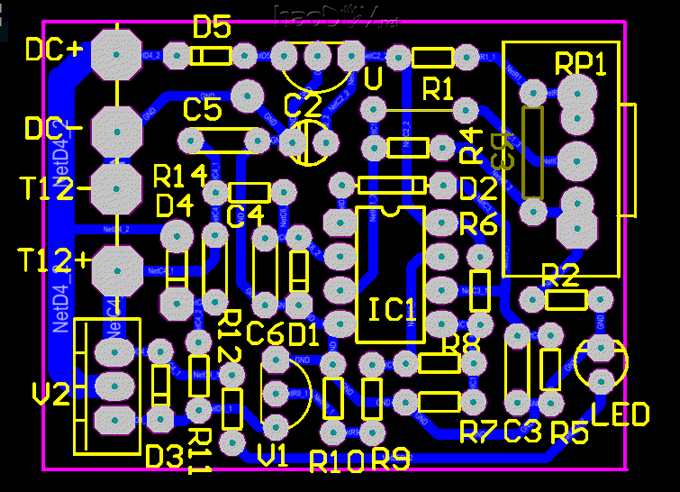

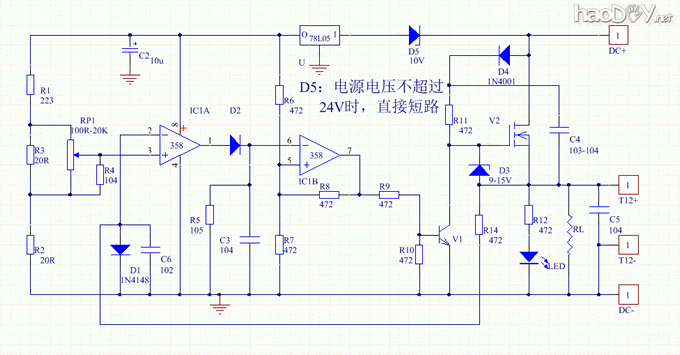

电路及板图
自制T12 NMOS驱动板

自制T12 NMOS驱动板
