验证三极管放大原理---实验过程和自绘制放大曲线（原创）

时间:2017-07-23 20:51来源:数码之家 作者:suantian 点击: 次
首先是例题。今天主要分析放大过程。这个原理很简单。根据水流方法分析。B C E三条水管。B的1V电压能控制C的12V电压。所谓小控大。 这个是下面四个图的第一张，放大，较为清晰。 这是整个题目。 三个元件。一个24K和5K电阻。一个2N2907三极管。 5K的。 24K的
首先是例题。

今天主要分析放大过程。
这个原理很简单。

根据水流方法分析。

B C E三条水管。

B的1V电压能控制C的12V电压。

所谓小控大。


验证三极管放大原理---实验过程和自绘制放大曲线（原创）

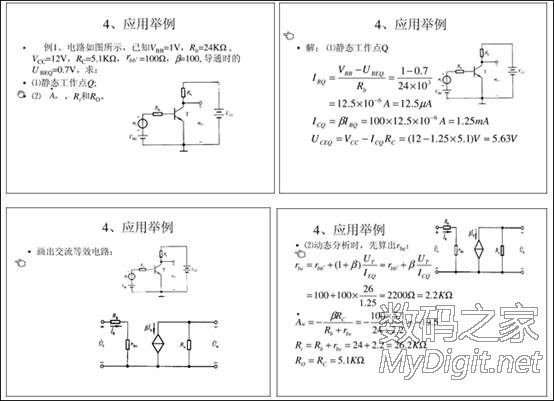

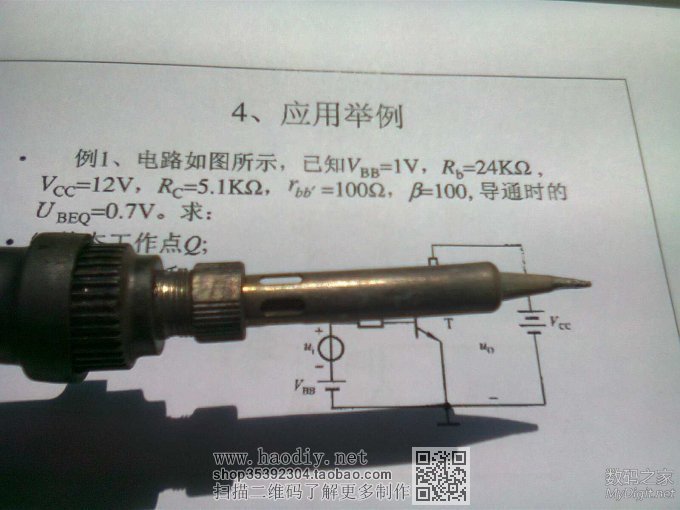

这个是下面四个图的第一张，放大，较为清晰。

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

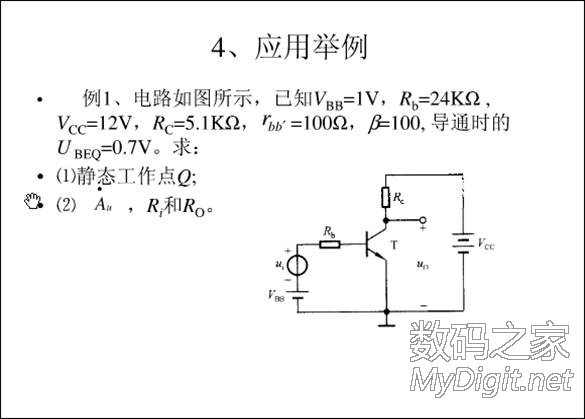

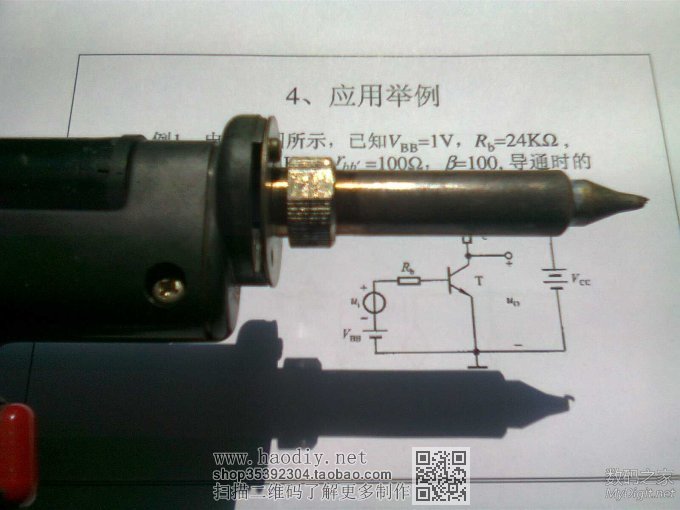

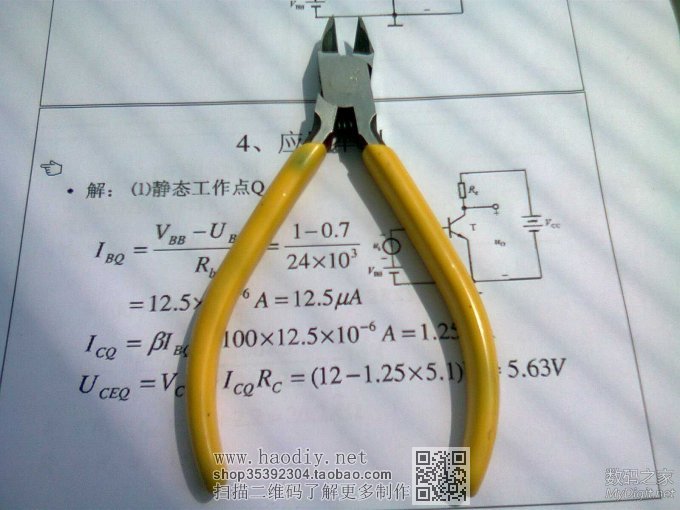

这是整个题目。

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

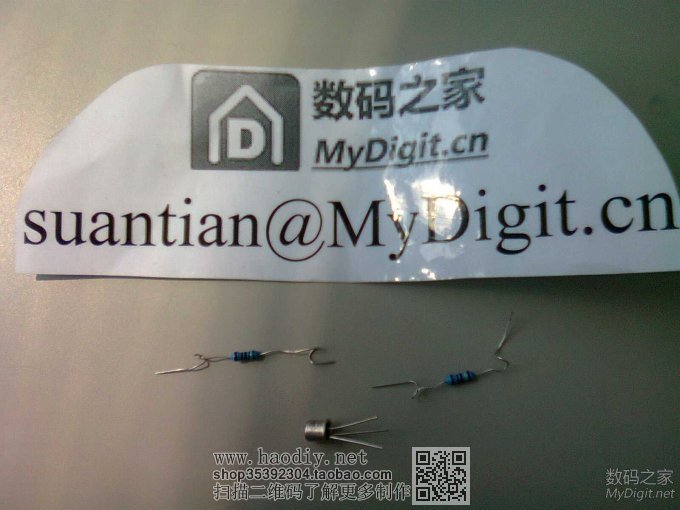

三个元件。

一个24K和5K电阻。一个2N2907三极管。

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

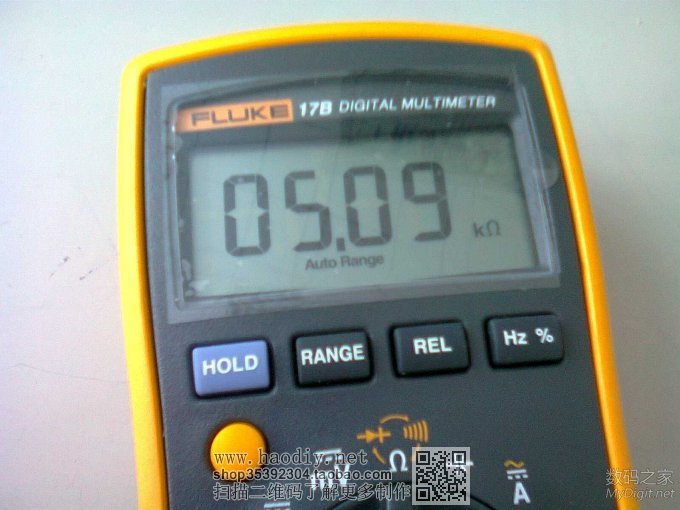

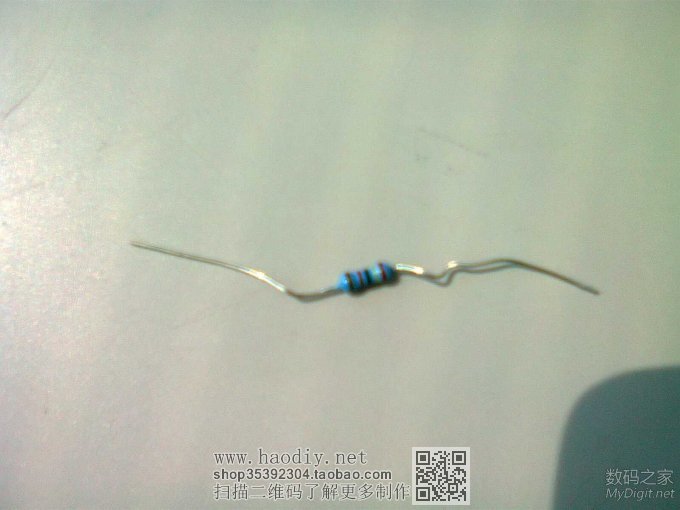

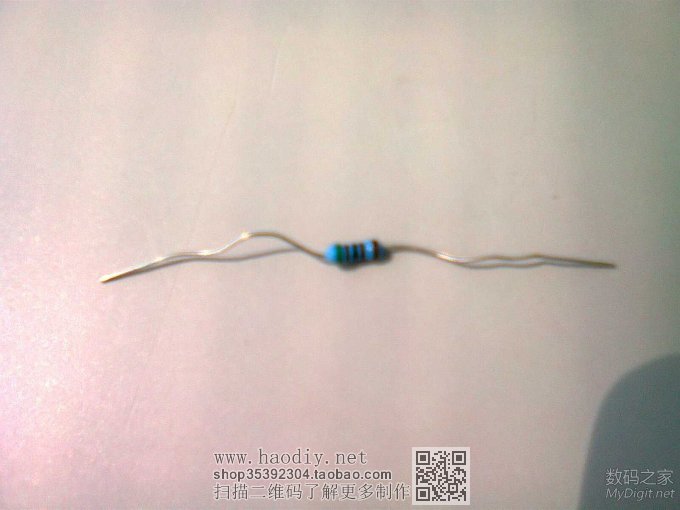

5K的。

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

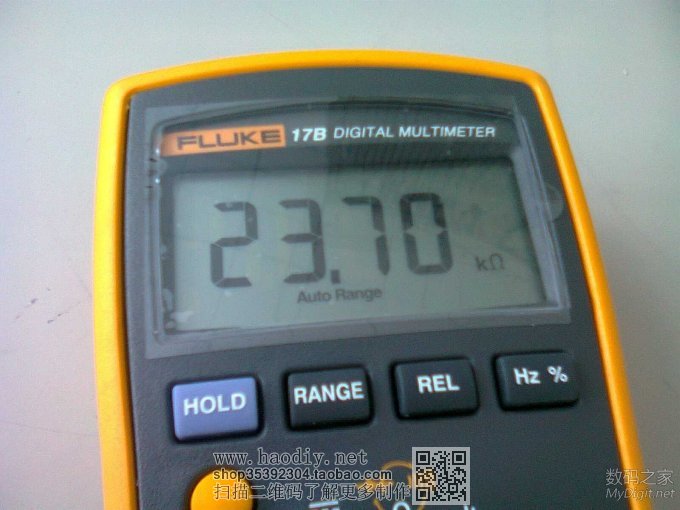

24K的。

   验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

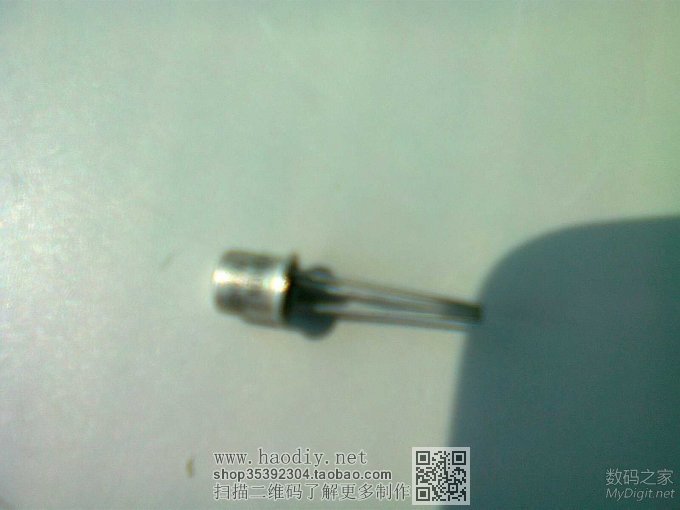

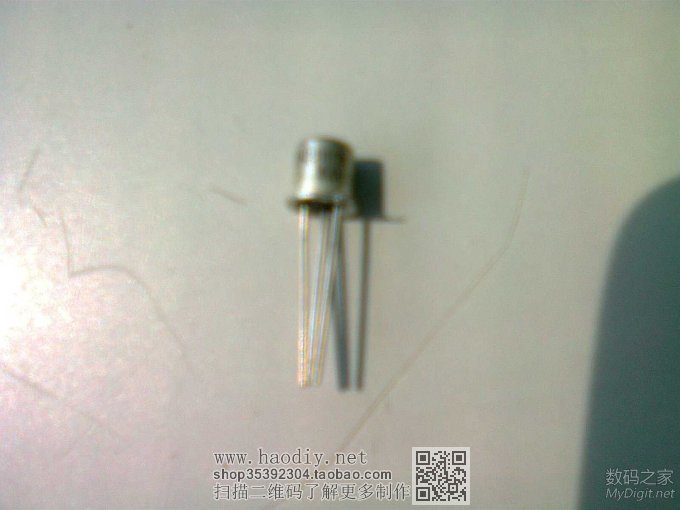

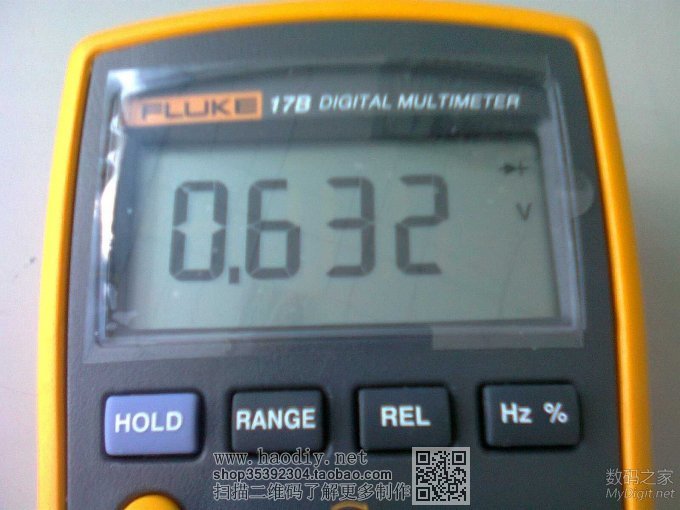

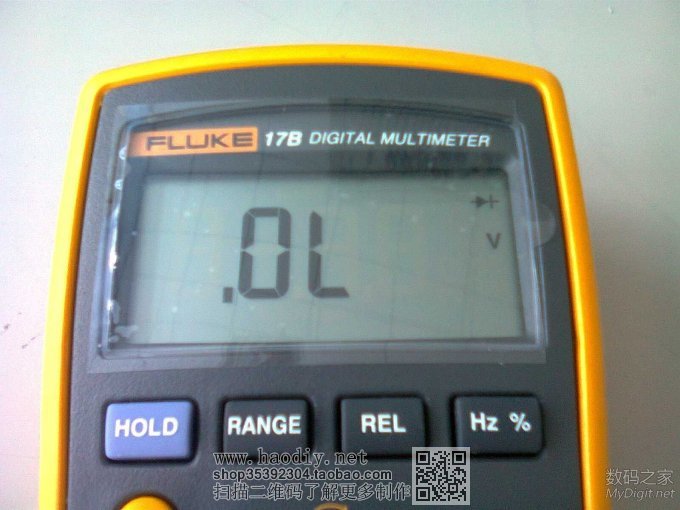

三极管。2N2907  0.6V导通电压。

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

反相截止。

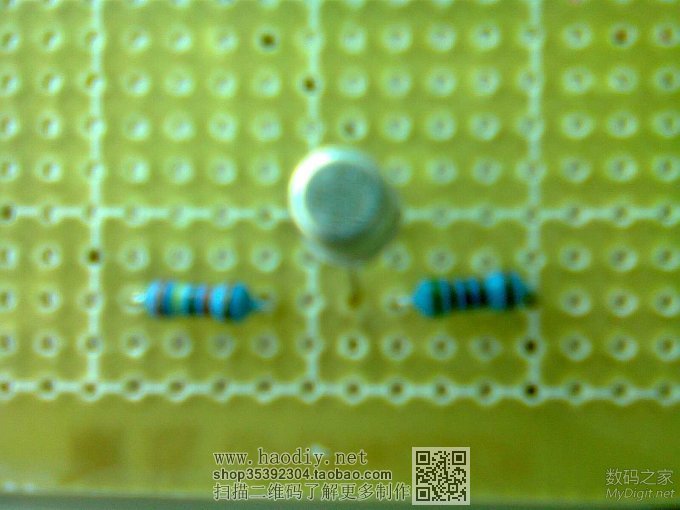

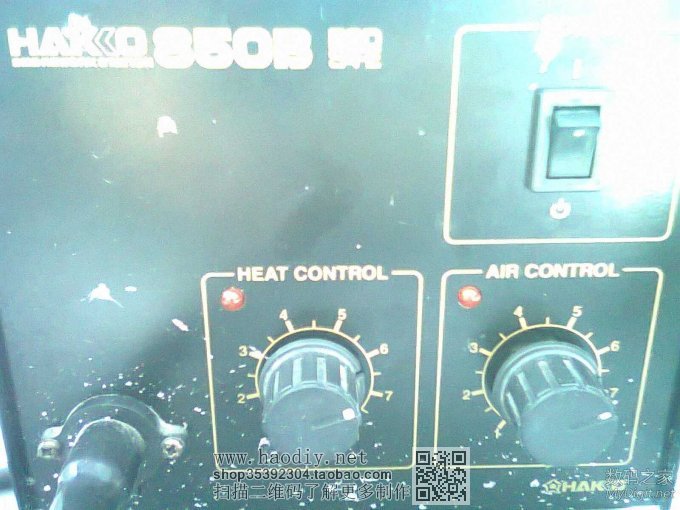

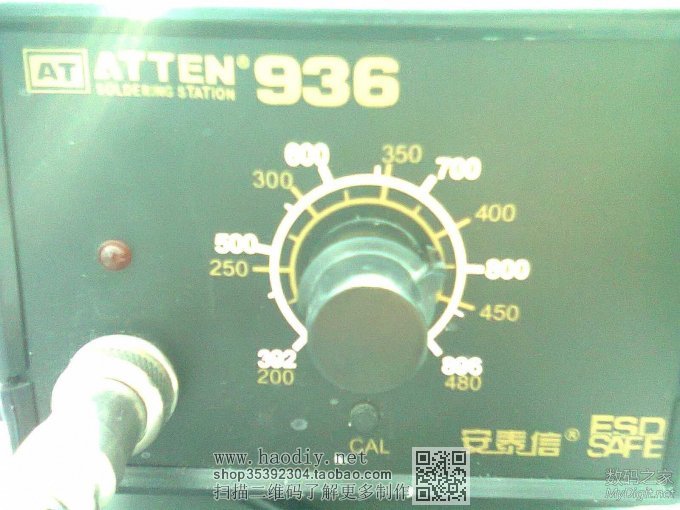

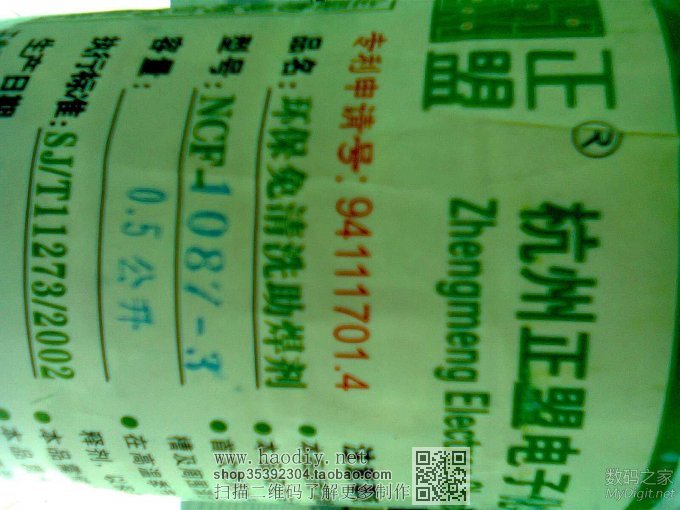

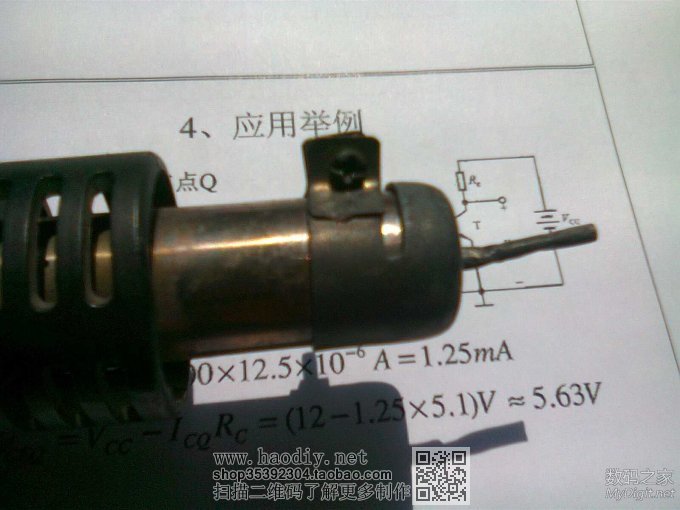

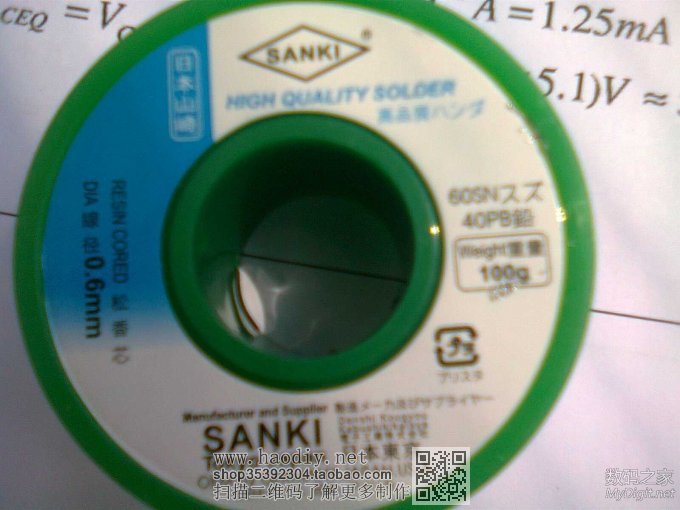

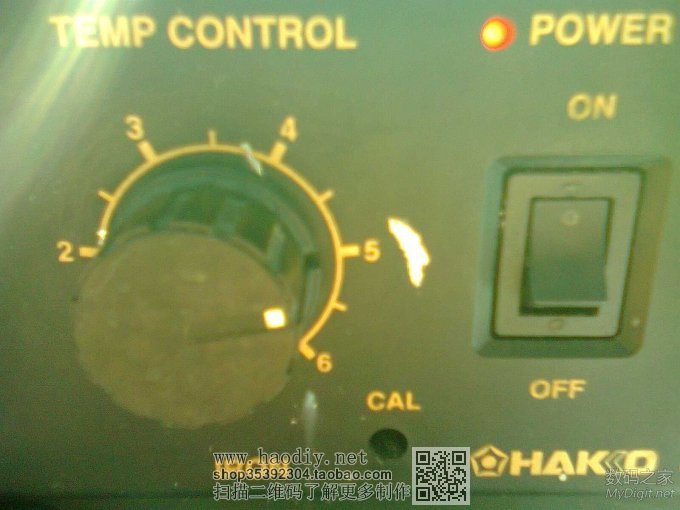

焊接起来，用个电路板。

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

  验证三极管放大原理---实验过程和自绘制放大曲线（原创）

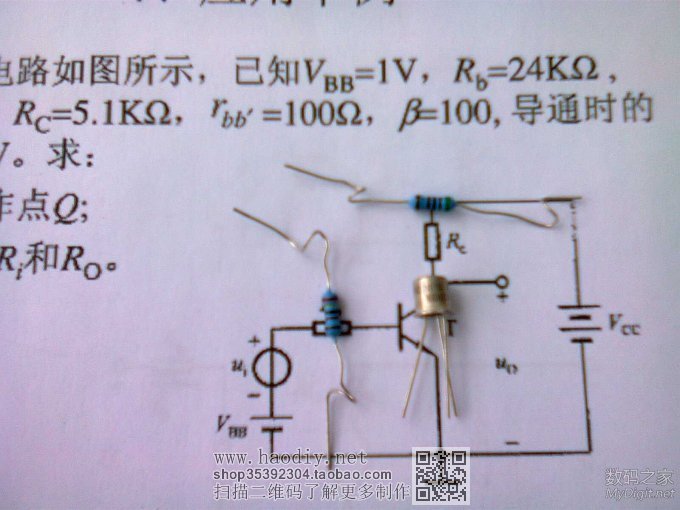

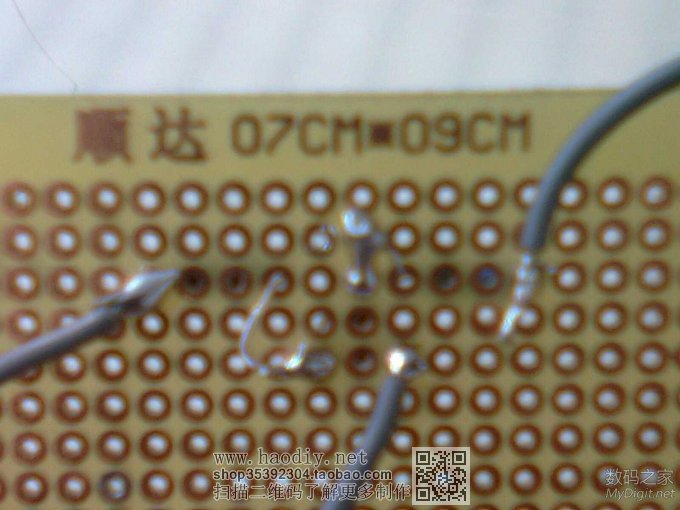

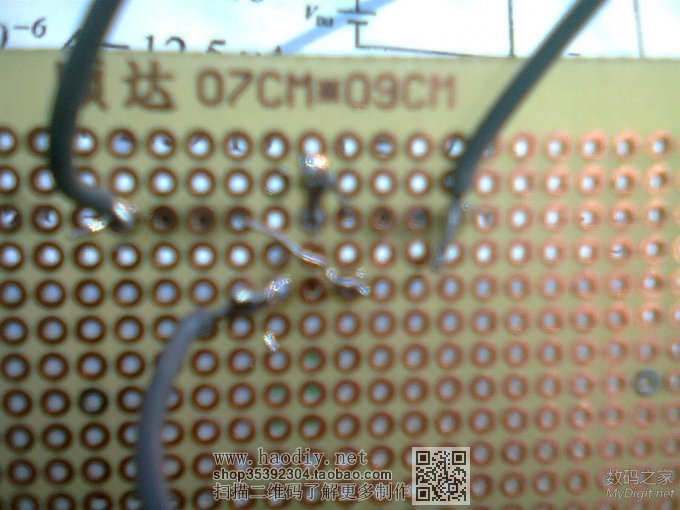

焊接图，放在一起。

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

已经焊接好了。

  验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

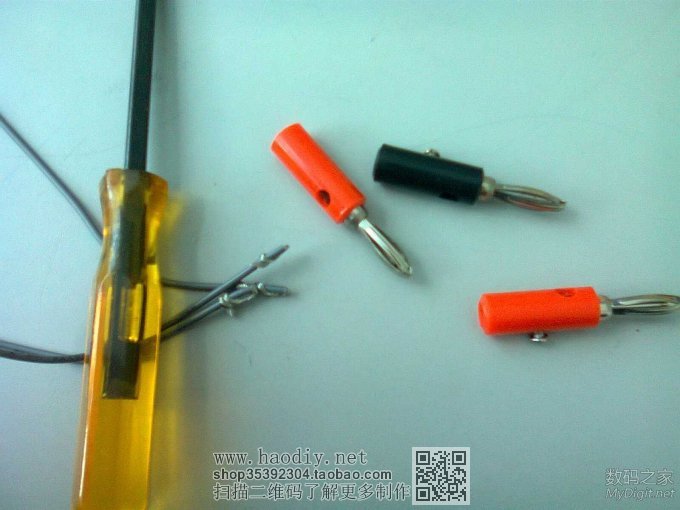

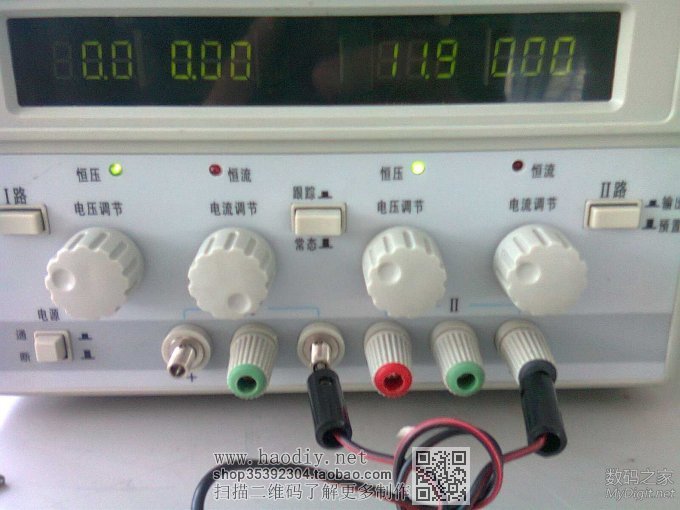

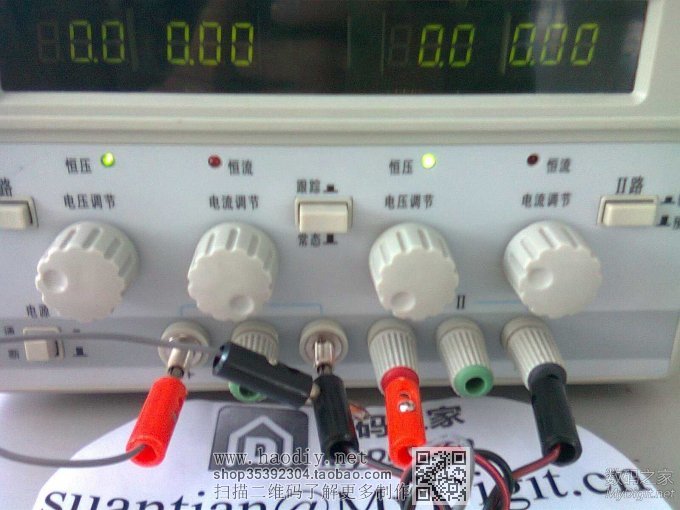

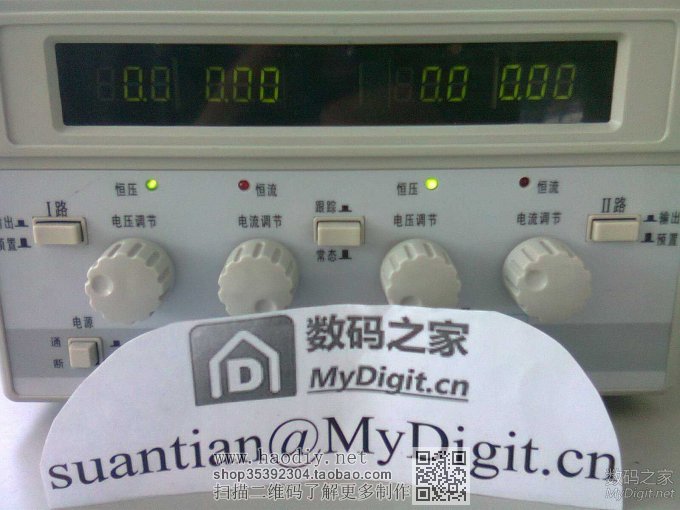

接上线。

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

负极要短接一起。
格局电路图。

验证三极管放大原理---实验过程和自绘制放大曲线（原创）


    验证三极管放大原理---实验过程和自绘制放大曲线（原创）

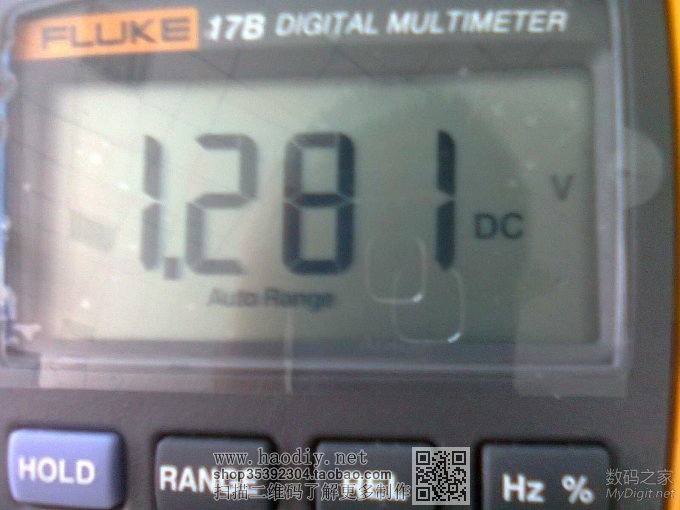

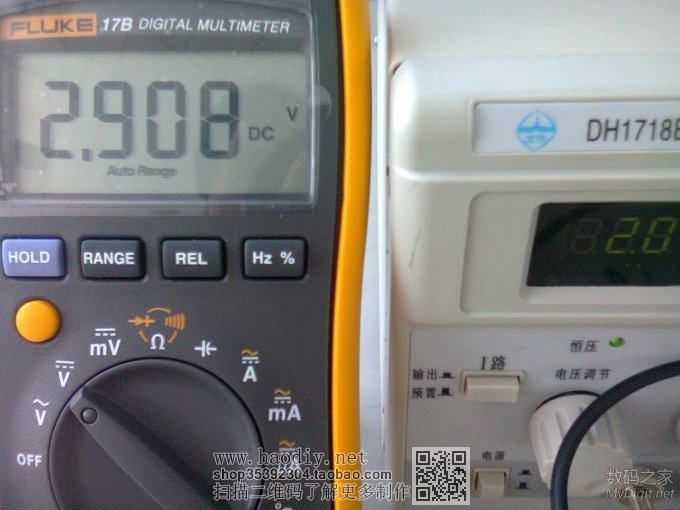

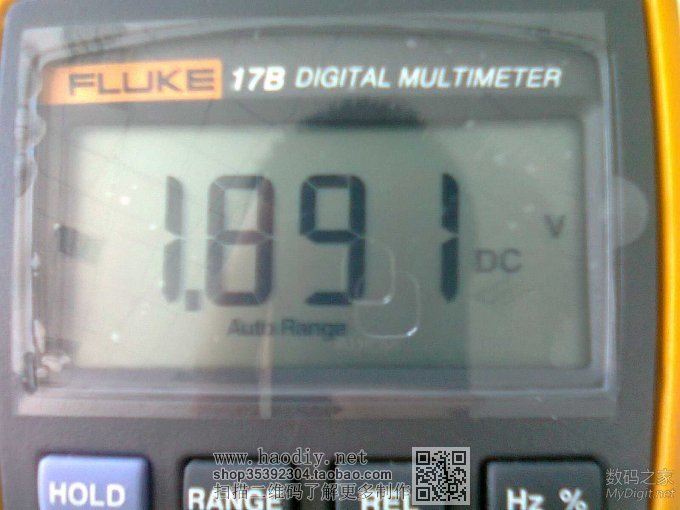

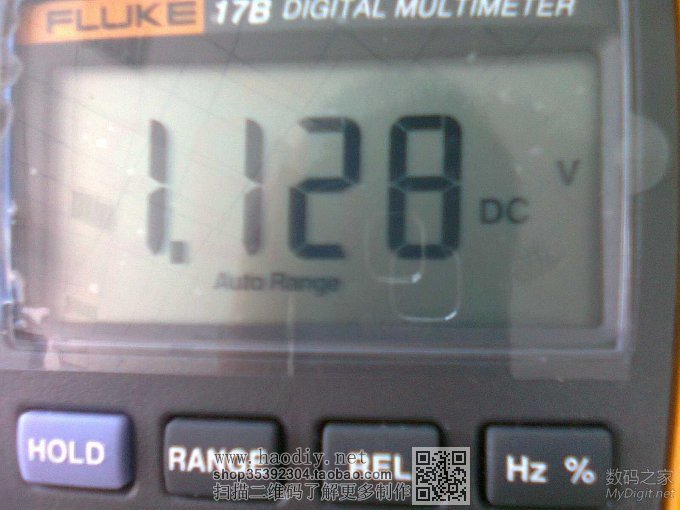

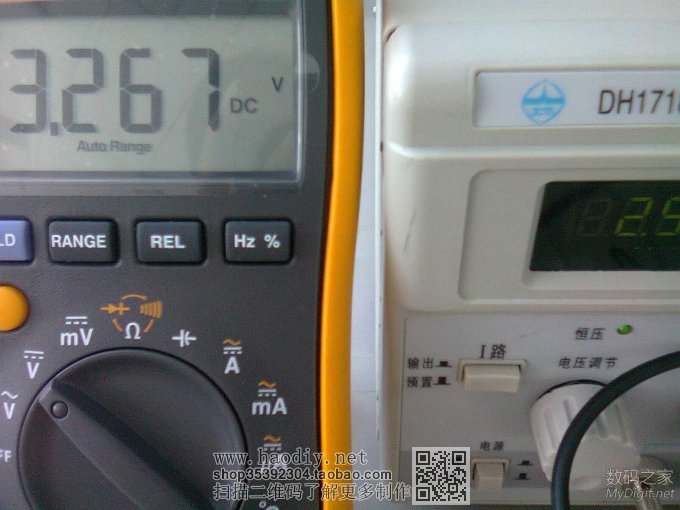

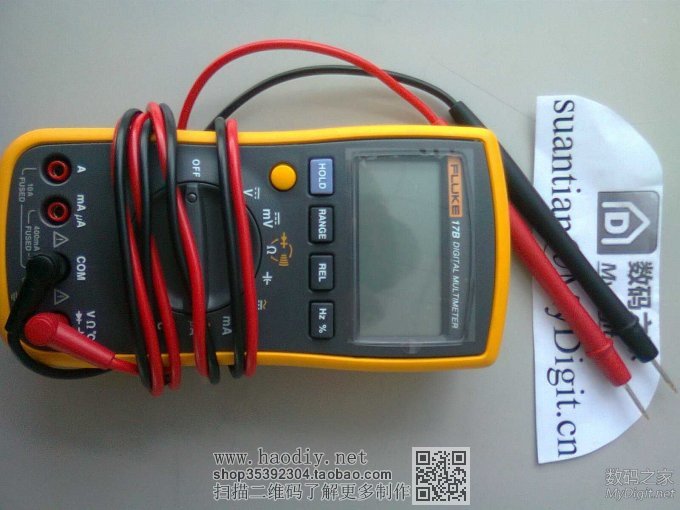

集电极电压

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

基极电压

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

Rb前端电压。

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

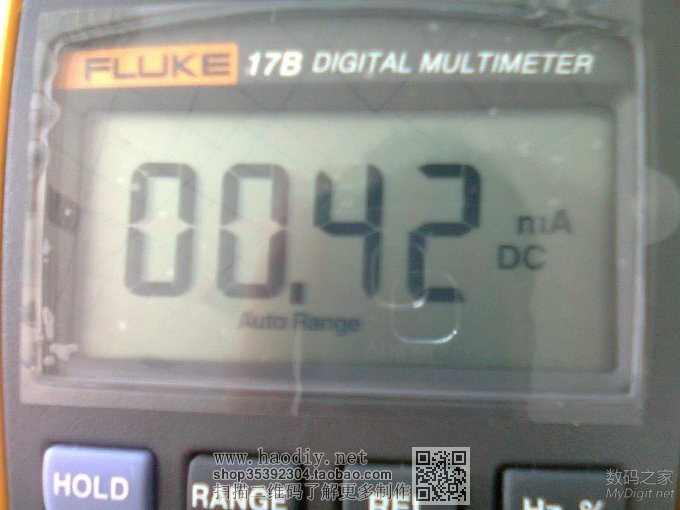

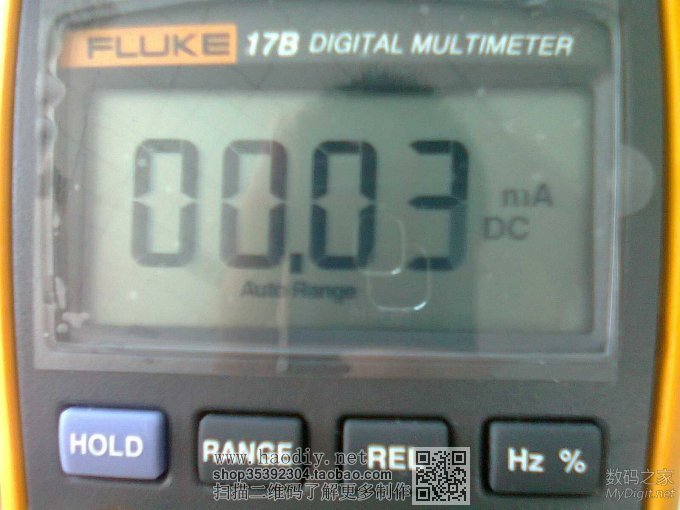

基极电流

验证三极管放大原理---实验过程和自绘制放大曲线（原创）



基极电压增大，集电极输出电压也随之增大。

且基极变化很小。集电极有很大变化。

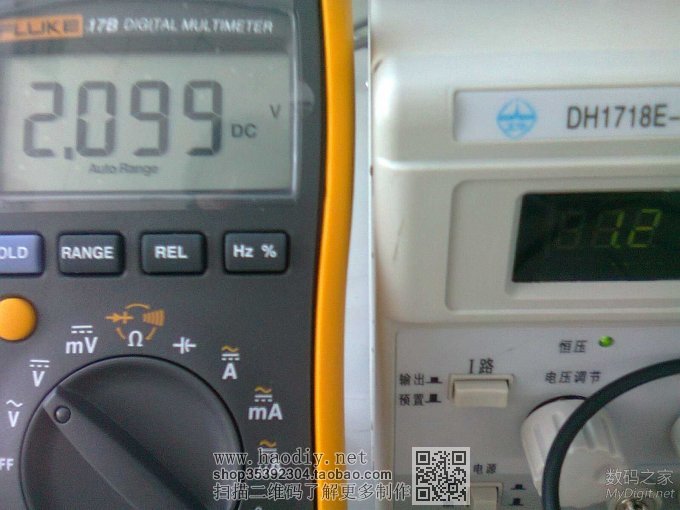

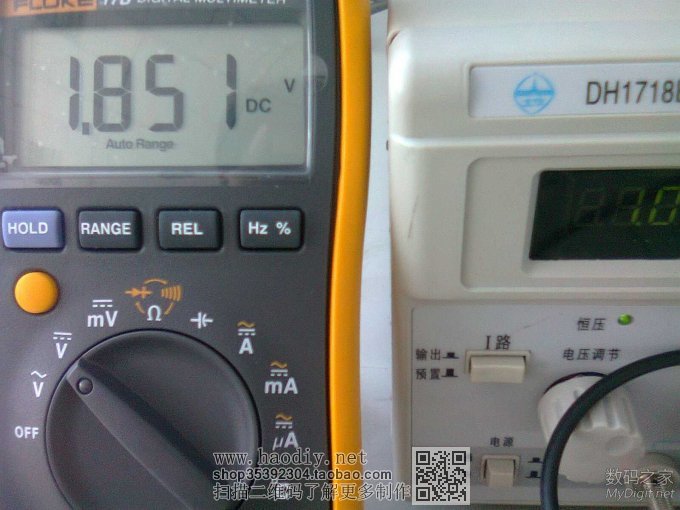

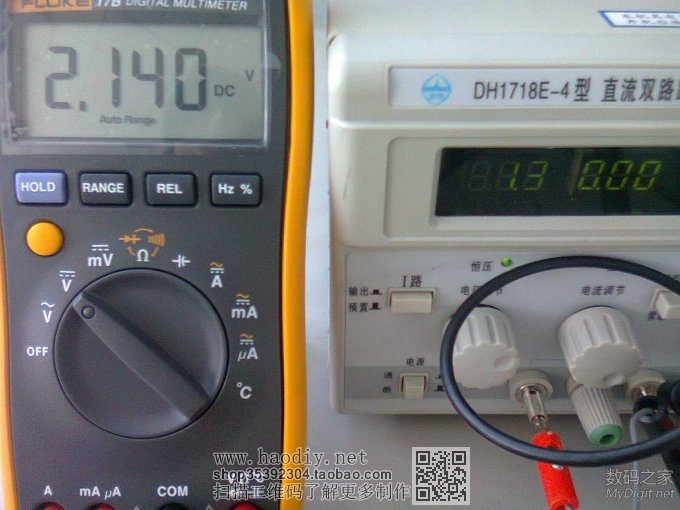

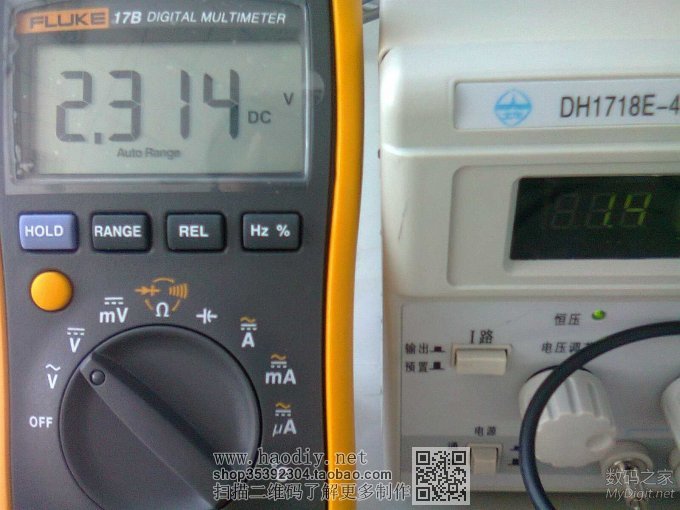

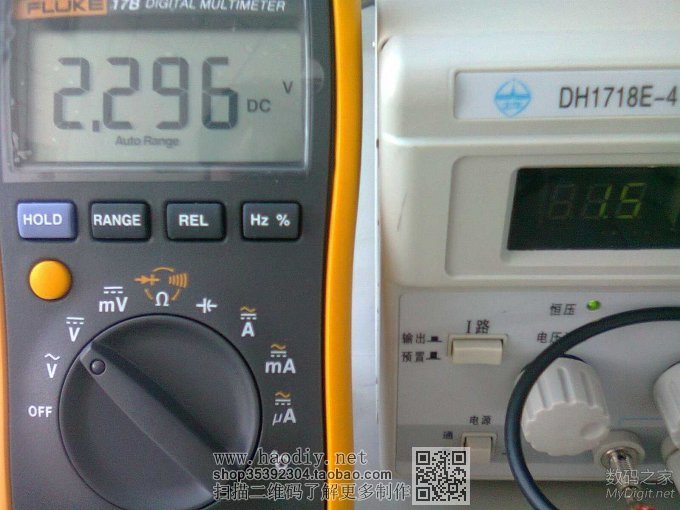

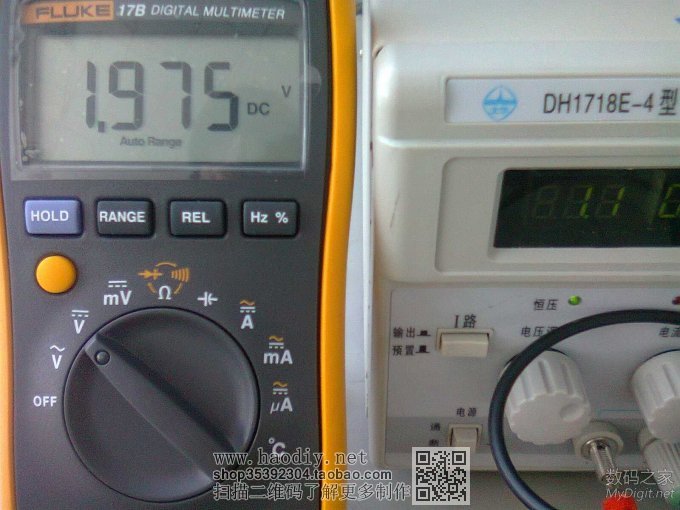

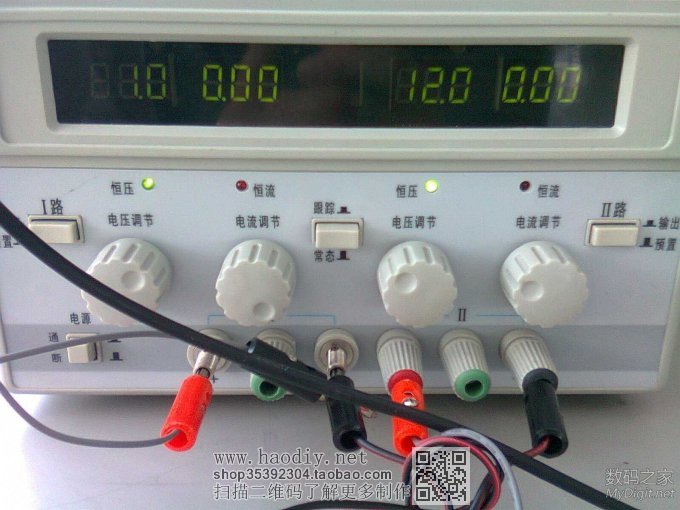

下面分别是从1V-2.5V的变化基极电压和集电极电压。

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

验证三极管放大原理---实验过程和自绘制放大曲线（原创）

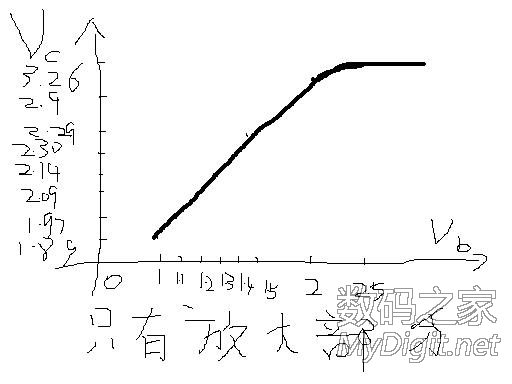

这是我绘制的曲线图。

没有用圆珠笔画，用绘图画的。

还好吧。

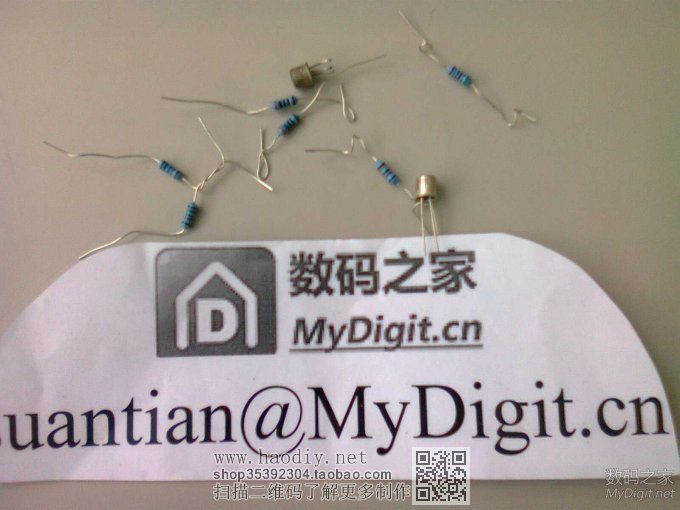

这些是备件。

下次试验用。

验证三极管放大原理---实验过程和自绘制放大曲线（原创）
