这是一份迟到的作业。 用来三天时间发帖，终于在16日发完。 28元的电钻我买了，8.8元的电钻我买了，50元的卜派18V电圆锯我买了，4.5元一节的三洋动力锂电池我也买了，手里还有两把百得充电钻。这些工具到手后总有一种急切的、恨不得立即就改造完成的冲动，但随着时间的流逝，一切都归于平静，但心里还是有一种淡淡的蛋疼的感觉。其实，这是一种煎熬！ 终于，在经历了各种曲折和失败之后，我可以来交作业了。 本次改造其实是个系列的改造，包含了6S锂电池平衡充的制作、三块18V锂电池的改造、18V百得充电钻的改造、6V百得充电钻的改造、28元和8.8元充电钻的改造和18V卜派电圆锯的改造，共计大小不等的7个部分。 发帖前，先说下感受： 买这堆东西花的钱，差不多能买一套中档14.4V充电钻还得是博士这种知名品牌的，但我们无法在无尽的折腾中体验折腾的快乐！艹，我无数次的问自己，这是一种正常状态的生活体验么？无论怎么思考，我的答案都是否定的，可是还是乐此不疲。这是病态的。你们这帮子坏人，不要笑话我，你们也一样，我们一个德行！哈哈！ ------------------------------------------------------------------------------------------------------------------------ 首先是第一部分：6S锂电池平衡充的制作。 这是整个改造工作的基础，有再多再好的充电钻和电池，没有合适的充电器也白搭。 设计阶段考虑了很多方案，包括此前制作6S磷酸铁锂电池平衡充的3060方案，但最终因为手里有很多三星蛋充的板子，还是决定用三星板子来制作，这个错误的决定最终导致连续两次失败，第三次制作的平衡充才勉强可用。本来可用直接发第三次制作的平衡充的，但前两次的制作过程还是有一些经验可供参考，就都发上来，希望对大家参考意义。 图片文字说明在图片下方。

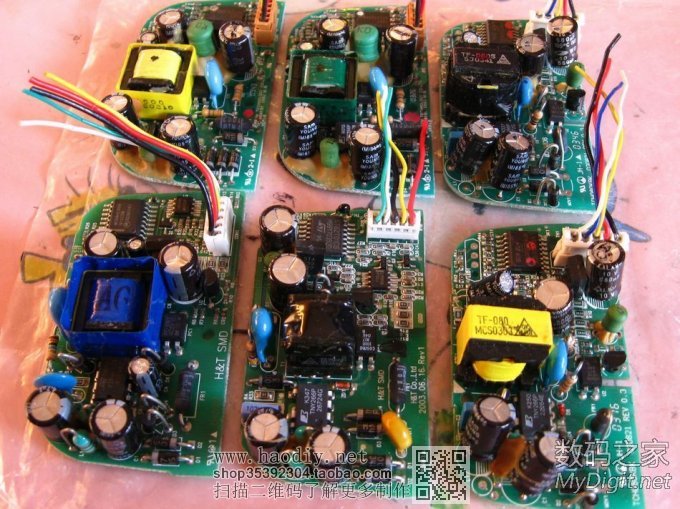

没有用三星板子制作平衡充的经验，所以，第一次选择了六张不同型号但电流比较大的板子。实践证明，这是错误的。

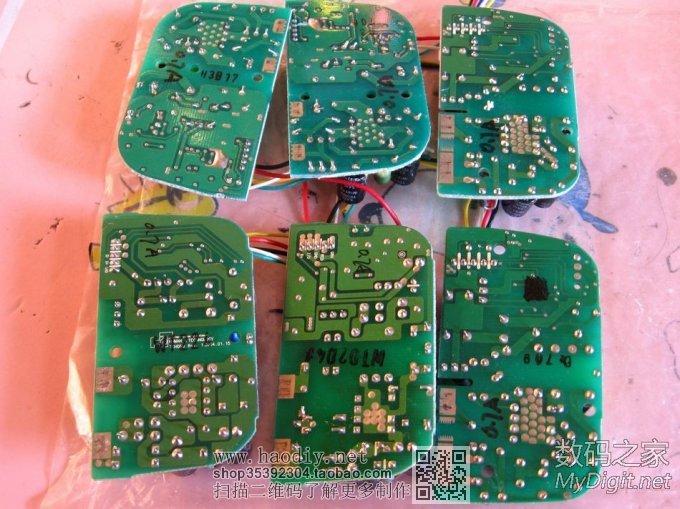

这是6张板子的背面。
计划用三极管改造，实现电池即安即充；三路开关，一路总开，两路单控每路控制三张板子，响应节能号召。
焊接完成后，单独进行充电测试，全部充电正常，但没做充电截止电压测试。
这是充电测试的电池座。
板子放在半透明眼镜盒里，确保测试安全。

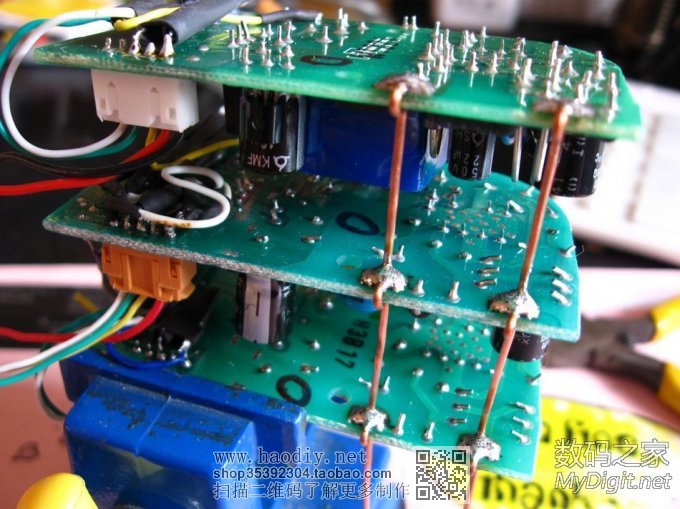

然后每三个一组并联。
焊接完成。
找来洞洞板制作平衡充插座。
然后找来一块木板，其实这是锦州一网友给我发货的包装箱盖子。那哥们忒认真，不但制作了木制包装箱，还刷了清漆。
板子上钻沉孔，容纳并联板子的铜丝弯折点。
就是圆圈内的弯折点，沉到沉孔中，还起到了定位的作用。
用黄腊管制作的固定卡子，很好用。
用记号笔把板子涂黑，效果还不错。

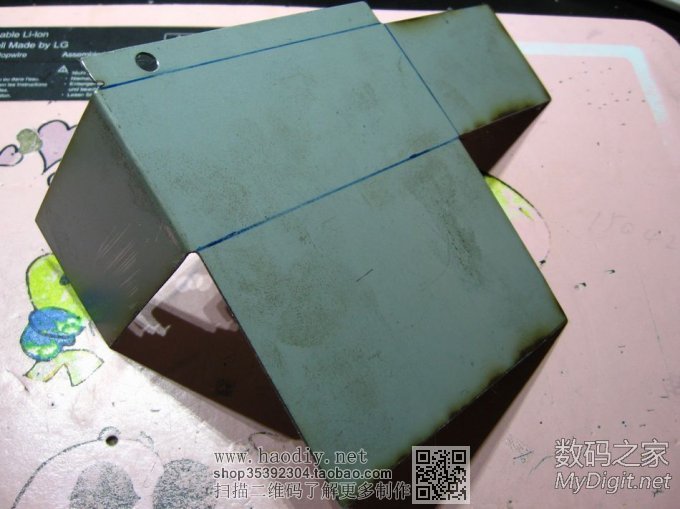

外壳打算分两部分制作，充电板部分用有机玻璃制作透明罩，有质感还省去了挖充电指示灯孔位的麻烦。容纳开关和电源插座部分制作铁壳，一来更安全，而来有机玻璃较厚，安装开关和电源插座很费劲。 这是用PC电源外壳切割出来的制作铁壳的材料，用电磨切割。切割好后，按照划线弯折铁板是个难题，我的解决方案见楼下。 楼下继续。 (责任编辑：admin) |
