入手了几个三星直充来改装！（附上测试电流图）

时间:2017-08-02 19:57来源:数码之家 作者:lai013692 点击: 次
问个问题如图买了几个剪线的2A直充头，暴力拆了一个，用料还是很猛的。。发现有位置放短的USB母座，就再拆一个完整点来改装！USB座的D+/D- 信号线连起来悬空呢！ 这个是2并8欧水泥电阻的负载测到的 这个是3并8欧水泥电阻测到的因为没有2.5欧的电阻 所以并了3

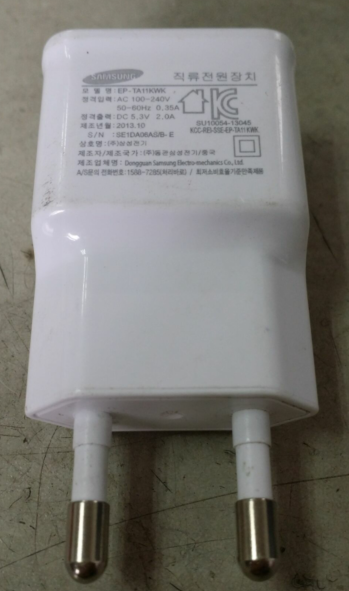

问个问题  如图买了几个剪线的2A直充头，

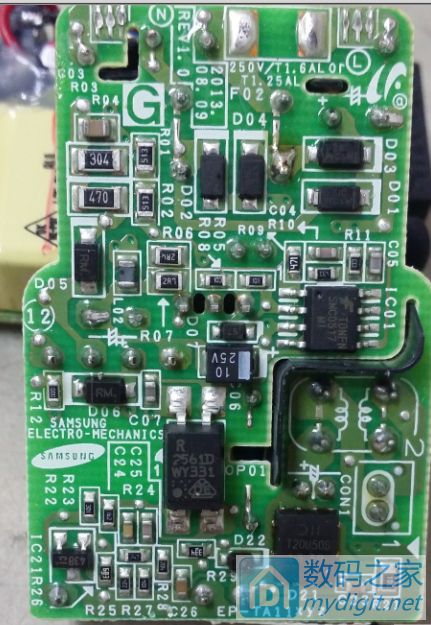

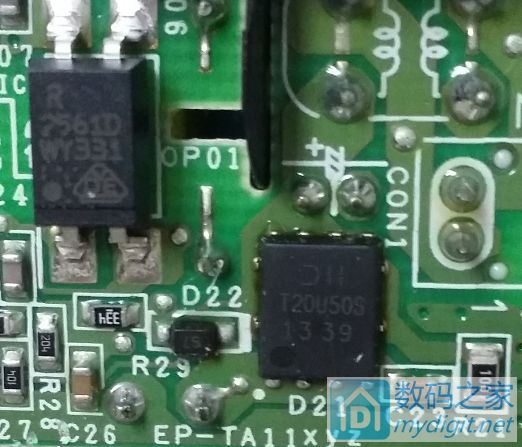

暴力拆了一个，用料还是很猛的。。

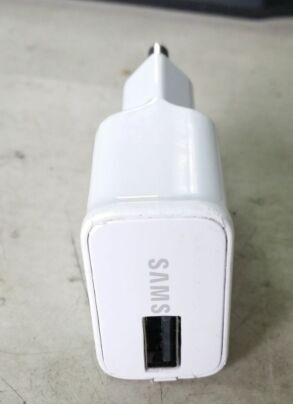

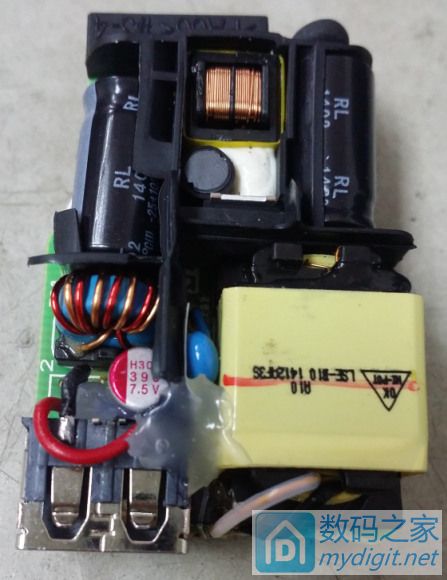

发现有位置放短的USB母座，就再拆一个完整点来改装！
USB座的D+/D- 信号线连起来悬空呢！
入手了几个三星直充来改装！（附上测试电流图）
入手了几个三星直充来改装！（附上测试电流图）
入手了几个三星直充来改装！（附上测试电流图）

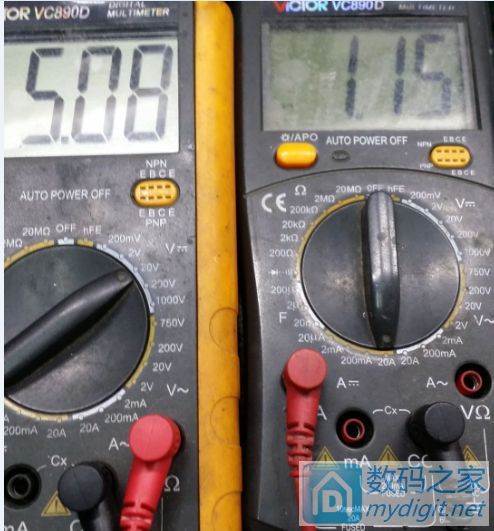

这个是2并8欧水泥电阻的负载测到的
入手了几个三星直充来改装！（附上测试电流图）

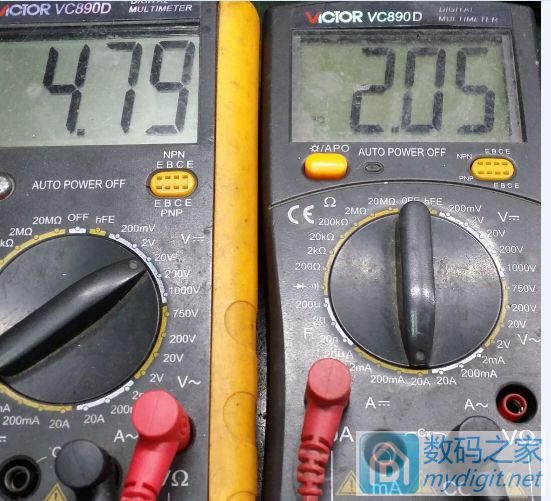

这个是3并8欧水泥电阻测到的
入手了几个三星直充来改装！（附上测试电流图）

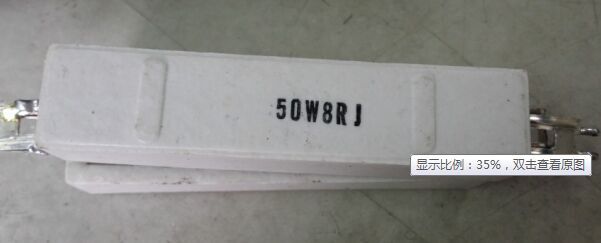

因为没有2.5欧的电阻 所以并了3个2.6欧左右，空载电压5.3V   还可以吧
还有R取值大概是R=U/I吧？
入手了几个三星直充来改装！（附上测试电流图）

入手了几个三星直充来改装！（附上测试电流图） 入手了几个三星直充来改装！（附上测试电流图）
[ 此帖被lai013692在2016-01-12 10:16重新编辑 ]
