设计概念:
这是一个用铜管做的一体化线圈加可变电容的组合式FM无电源收音机.
希望用铜管做个有现代感的FM矿机, 后来想到把天线线圈和可变电容熔合在一起的Lc一体化设计, 既美观又可调台. 就当是一种新的思路吧.
讼Q值一定比不上高Q的镀银蝶形可变, 由于是用铜管做, Q值可能接近铜做的空气可变电容.
线路:

参考了坛上各老师创作的FM检波线路. 做个了模组化的设计. 也对各位老师在FM 矿机的研究所作出的努力致敬.

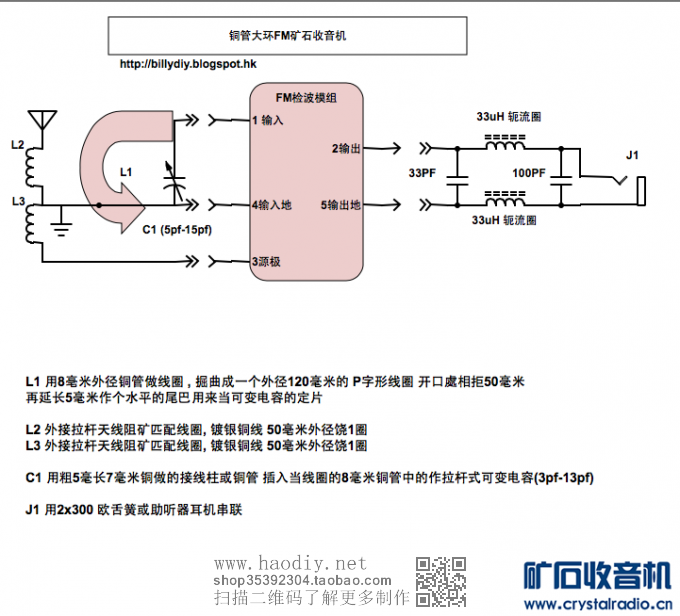

主线路板接铜管做的一体化LC, 和一个3DQ 源极线圈, 及一个天线线圈,
有输出到耳机的滤波器用两个33uH高频扼流圈和33pf 和100pf 电容组成, 和模组的插坐

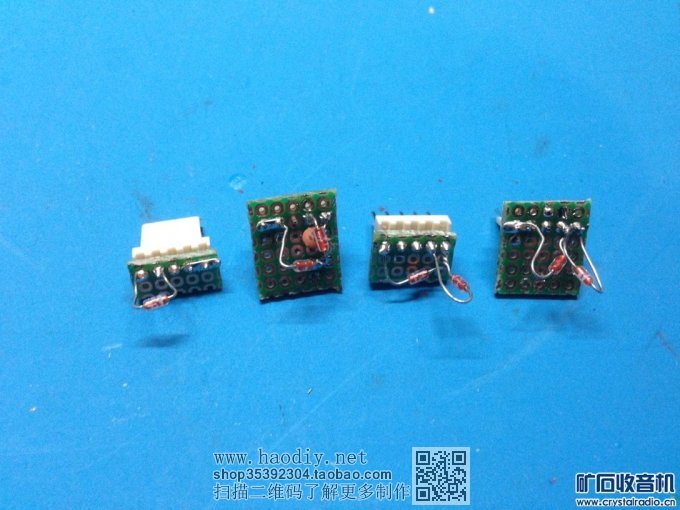

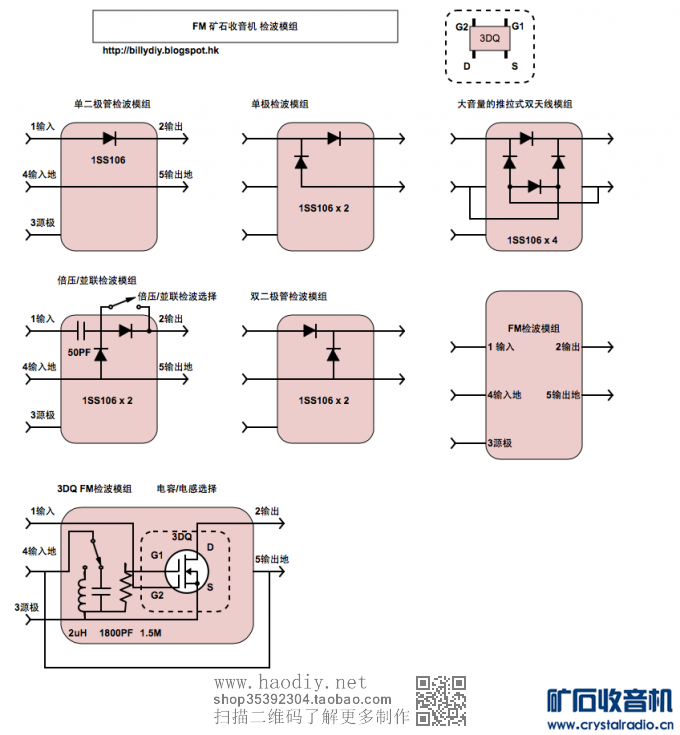

模组 分别有:
单二极管检波模组
单二极管检波模组
大音量推拉式四二极管线路 (要用双天线)
单极检波模组
倍压检波模组
双二极管检波模组
3DQ FM检波模组
做法:

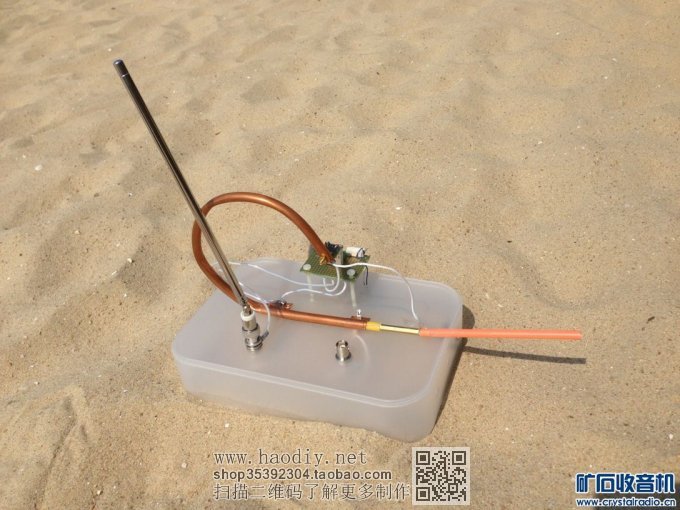

机箱用了个10元店买的聚丙烯盒子作底盆, 装上铜管和主线路板和两个接1.2 米拉杆天线的插坐. 一个接天线, 一个接地端.
用一段12毫米外径铜管掘成P字形(用8毫米的也可)，由C字和一字组成.
C字是线圈部分, 圆形直径110毫米4分三圈, 电感量约0.3uH，
然后是像一字的水平部分长80毫米. 这个是可变电容的定片部分，动片用五枝铜枝共直径6毫米长60毫米, 用吸管包着绝缘, 把它插进一字铜管中作为拉杆式可变电容, 实测电容量由3pf 至14pf (未计线圈的分布电容). 覆盖80-109Mhz的FM 波段.
测试:
在家中窗旁测试. 可成功调台, 收到两个台. 响度和以前做的差不多.
我这里离FM发射站十公里，讯号不很强。最好的FM矿机也只可听清楚明白广播内容而已。所以测试仅供参考。
3DQ模组比单二极管好，声大点失真也小点。用电容和电感控制G1 加大增益感觉音量差不多，但电容有些奇怪，有时会无声，要拨到电感收到台后再拨到电容才有声.
后来到了路旁一个FM讯号较强之地测试,
请看视频: 是直接由助听器耳塞贴近手机的耳咪録音, 无低放, 因此路边的噪音也一起録下 (见谅).
http://v.youku.com/v_show/id_XODA1OTQ5NzEy.html
灵敏度和选择牲较好的依次为
3DQ FM检波模组（G1接2uH电感）
FM场效应管检波模组（ G1接2000P 电容）
双二极管检波模组
单极检波模组 （选择性较差）
单二极管检波模组，
倍压检波模组
现在把这FM矿机放到窗边, 拉出天线, 每晚都可听FM 电台入睡.
最后, 如果有足够长的铜管，可以把我的铜管FM矿机放大十倍，做个一米直径的大环。用粗一点的铜管套上去做可变电容，便可做成无天地线短波矿机 |
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
IMG_9087 1.JPG (89.16 KB, 下载次数: 1)
-
-
IMG_9088 1.JPG (99.08 KB, 下载次数: 1)
-
-
IMG_9089 1.JPG (121.26 KB, 下载次数: 1)
-
-
-
-
-
-
IMG_9092 1.JPG (134.87 KB, 下载次数: 1)
