【参赛】延迟断电开关

时间:2017-08-08 14:58来源:www.crystalradio.cn 作者:tianxiang 点击: 次
【参赛】延迟断电开关 ,矿石收音机论坛

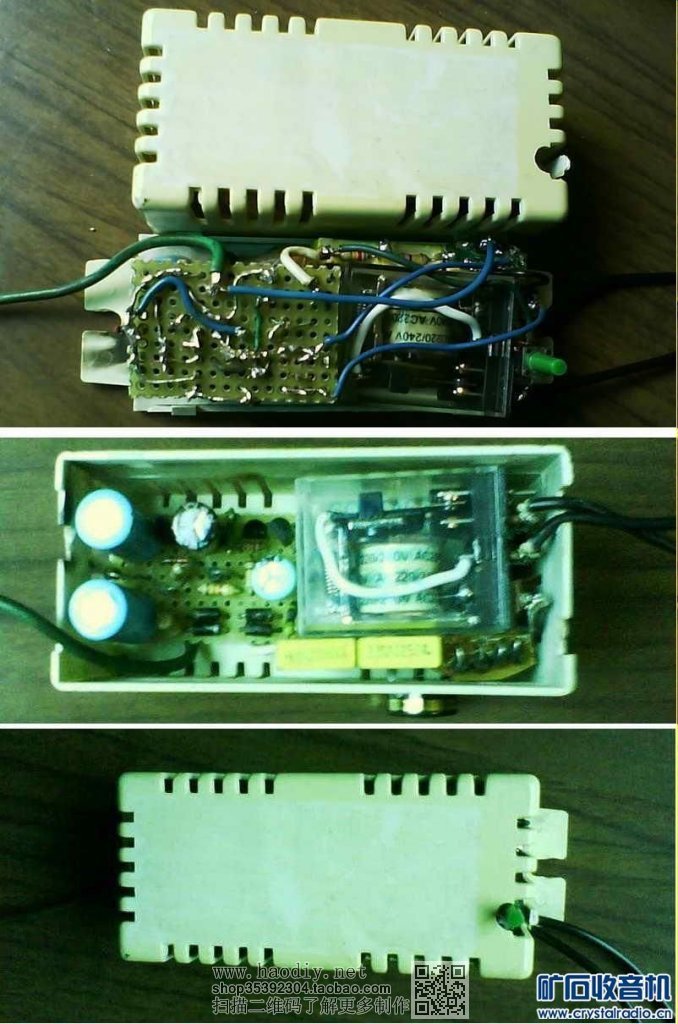

从废节能灯、废电子镇流器上拆了些元件，有塑料外壳、1N4007、13001、1N4148、DB3、2.2uF和4.7uF电解电容、电阻等，再从别的废电路板上拆些 如继电器、1815、150uF电解电容、电阻、微动按钮等。

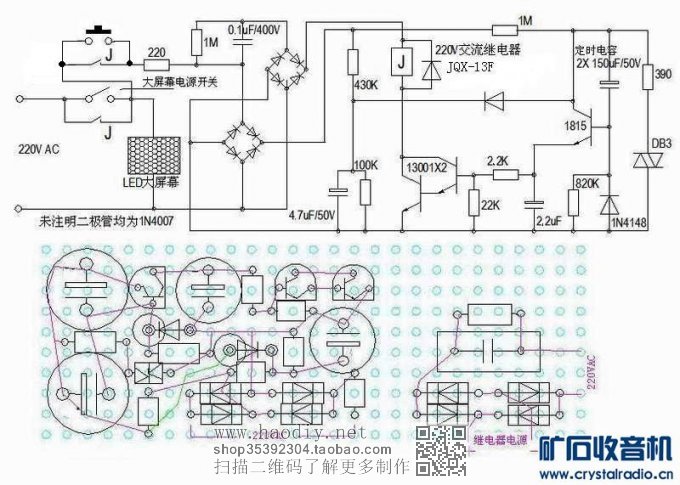

将这些废物组合起来，就成了一个延迟一小时的自动断电开关，其用途就是延迟关断LED大屏幕电源，这样我就可以提前一小时下班（早退）了。已使用一月有余了，效果还不错。
大屏幕实际就是单位上的一个宣传栏，由电脑播放，电脑可以设置成定时自动关机的，大屏幕在下班以后得人工关掉电源，如果我想早下班就按一下微动按钮，然后断开大屏幕的电源开关，此时继电器吸合继续联通大屏幕电源，一小时后电路使继电器释放，大屏幕电源被关闭。





【参赛】延迟断电开关





【参赛】延迟断电开关
