自制“自由设定功率交流断电器”《原创》

时间:2017-06-24 22:11来源:数码之家 作者:壹切皆有可能 点击:
其实很早就像做一个这样的断电设备 以前电价便宜一直没做这几年实行阶梯电价一直想怎么省着用 可是每个月都超额使用电费!例如;电脑 电视关机后经常忘关闭总电源 偶尔电动车充上电几天后才想起来还在充电!被逼无奈才做这个 “自由设定功率交流断电器”的 ,
其实很早就像做一个这样的断电设备 以前电价便宜一直没做  这几年实行阶梯电价一直想怎么省着用 可是每个月都超额使用电费!例如;电脑 电视关机后经常忘关闭总电源 偶尔电动车充上电几天后才想起来还在充电!被逼无奈才做这个 “自由设定功率交流断电器”的 ,现在好了 回头多做几个 电视电脑 电车充电各自用一个 再也不用担心以上事情发生了。

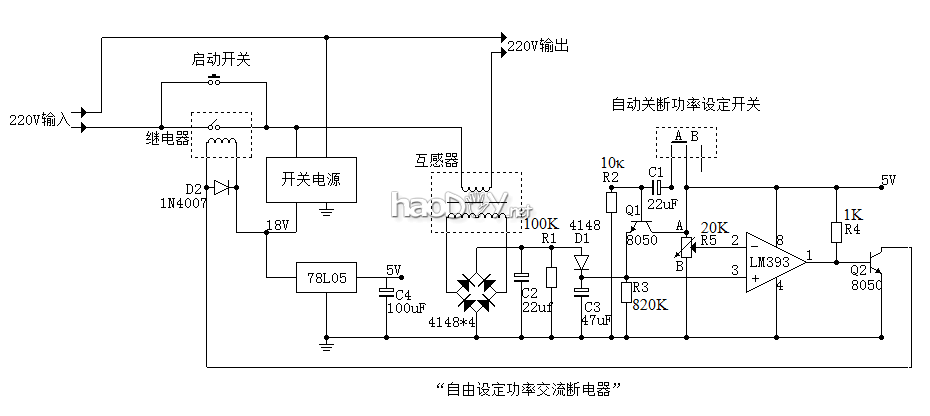

下面是电路图
自制“自由设定功率交流断电器”《原创》

电路工作原理,
1、当按下启动开关 开关电源得电开始工作的同时C1瞬间被充电使Q1导通给C3充电《此时C3大


约充得2.5V左右电压》LM393比较器检测到3脚为高电平1脚翻转输出高电平 Q2导通继电器吸合


,此时R3缓慢对C3放电 大概需要1~2分钟时间、在这段时间内有足够时间让你打开负载《电器


》互感器与电器形成回路次级产生相应电压 经4148整流桥整流C2滤波R1限压后经隔离二极管


D1给C3充电,使比较器3脚保持一个相应的《此电平因负载功率变化》高电平 继电器会一直保


持吸合状态。
2、当关闭负载时《电器》互感器就构不成回路 次级也不会有电压产生,C2经R1快速放电 C3


经R3缓慢放电《放电时间大概几十秒~2分钟左右 因之前负载功率而定》当C3电压下降到不能


维持比较器翻转 1脚输出低电平Q2截止 继电器掉电松开 从而达到切断220V输入电压目的。




下面了解一下关断功率设定和延时电路工作流程。
1、关断功率设定
在设定关断功率前先将《自动关断功率设定开关》置于B点 LM393比较器2脚调到R5的B点上,

再将功率检测关断器接通220V电压、在接入要自动断电的负载电器《让电器保持待机状态》,

此时按下启动开关待继电器吸合《可能需要1~2秒时间》在松开启动开关 让电路运行运行3~5

分钟时间给C3充电以稳定负载电器待机功率 以便准确设定关断功率,经过3~5分后C3充电完成

就可以设定关断功率了、缓慢调R5电位器从B点到A点《想要调整精确就一毫米一毫米的调》直

到继电器断开、此时调整还没结束、当继电器断开后在将R5往A点调0.5~1毫米左右以确保电路

能够稳定工作《此步骤是防止比较器处在临界点误动作》,然后将《自动关断功率设定开关》

置于A点,经过以上步骤 关断功率设定已完成。此时按下启动开关就可以正常使用了
自制“自由设定功率交流断电器”《原创》


2、延时电路工作流程
延时电路由Q1 D1 C1 C3 R2 R3组成,R2 C1 Q1组成的电路相信大家都不陌生、对 就是复位电

路、在此电路就不能叫复位电路了 只能算个开关,当接通电源瞬间C1经Q1基极和C3被瞬间充

电 Q1基极得电集电极发射极导通给C3充电 当C1被充满Q1截止此时R2继续保持C1左负右正使Q1

一直保持截止状态、充电过程结束,C3 R3为RC延时电路,C3被充满电以后R3缓慢对C3放电起

到延时作用,D1为延时隔离二极管 防止C3上的延时电压经R1卸放。

LM393比较器通过2脚3脚电压比较实现1脚高低电平翻转,这里就不多做介绍了。

最后在说明一下 由于互感器参数都不相同想做的童鞋互感器可以任选 只要修改R1限压电阻

就可以 其它不用改动。

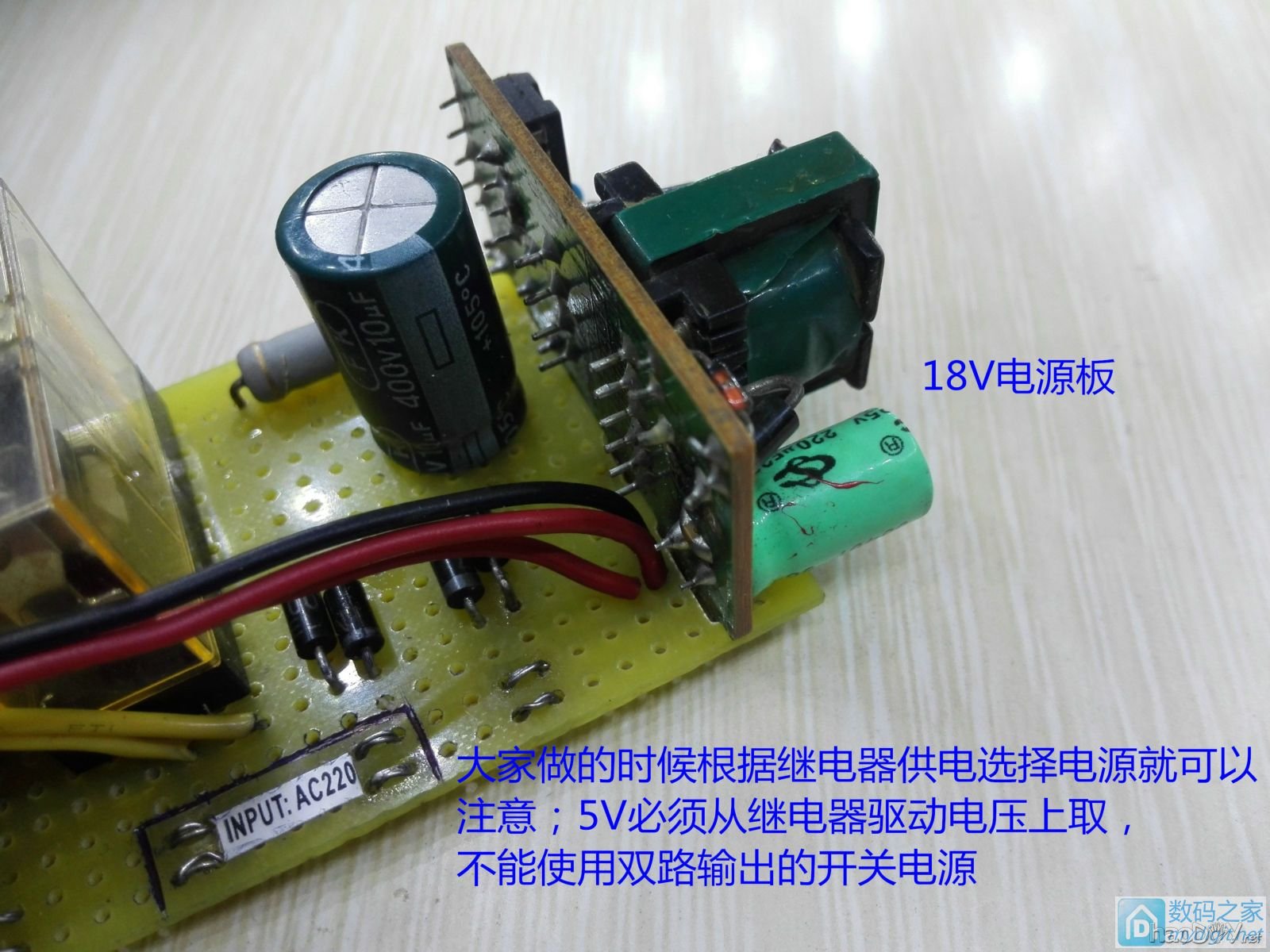

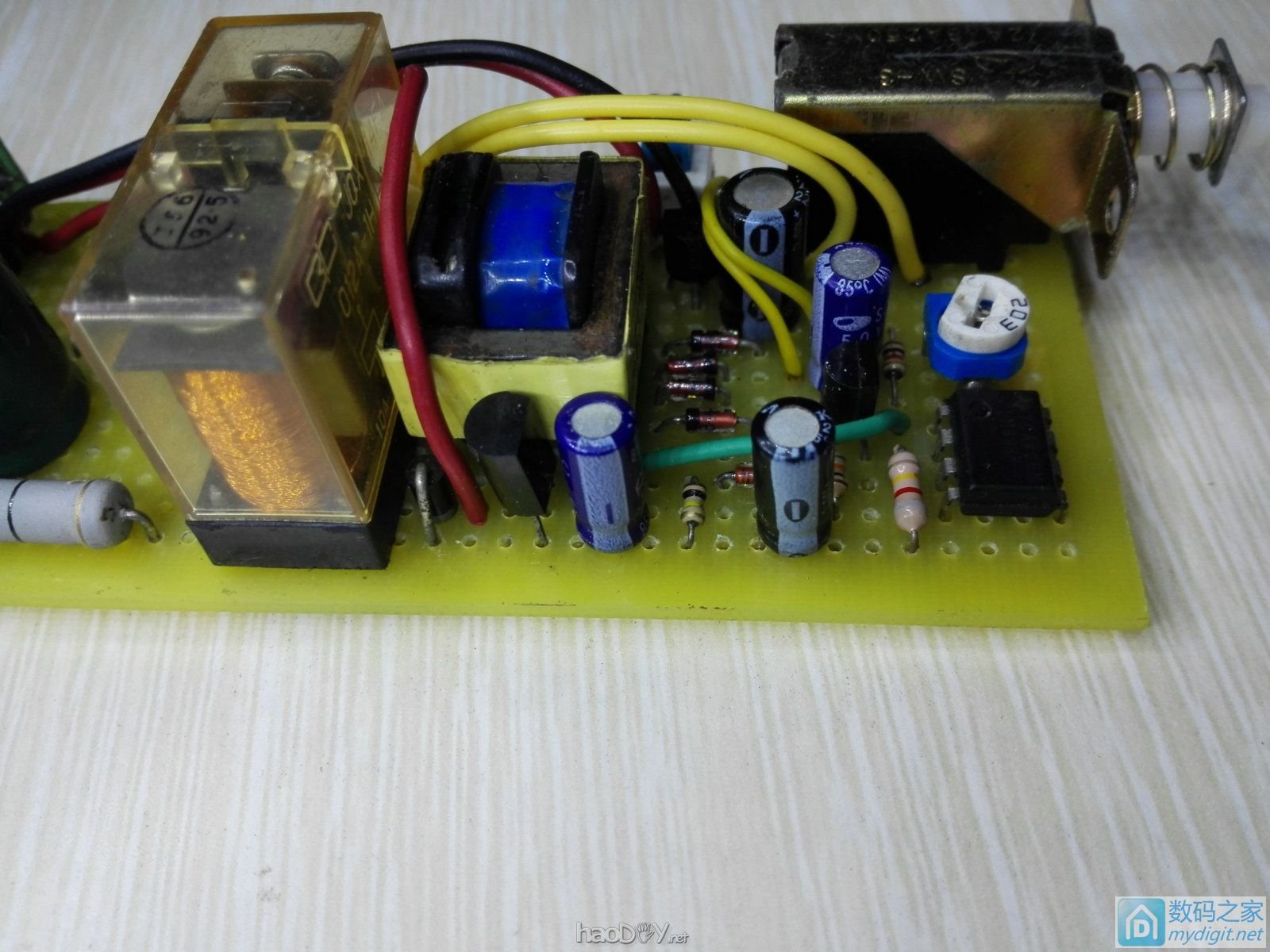

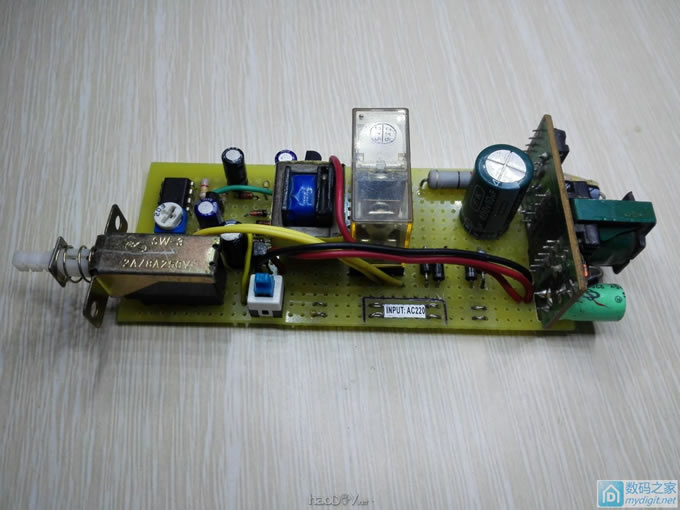

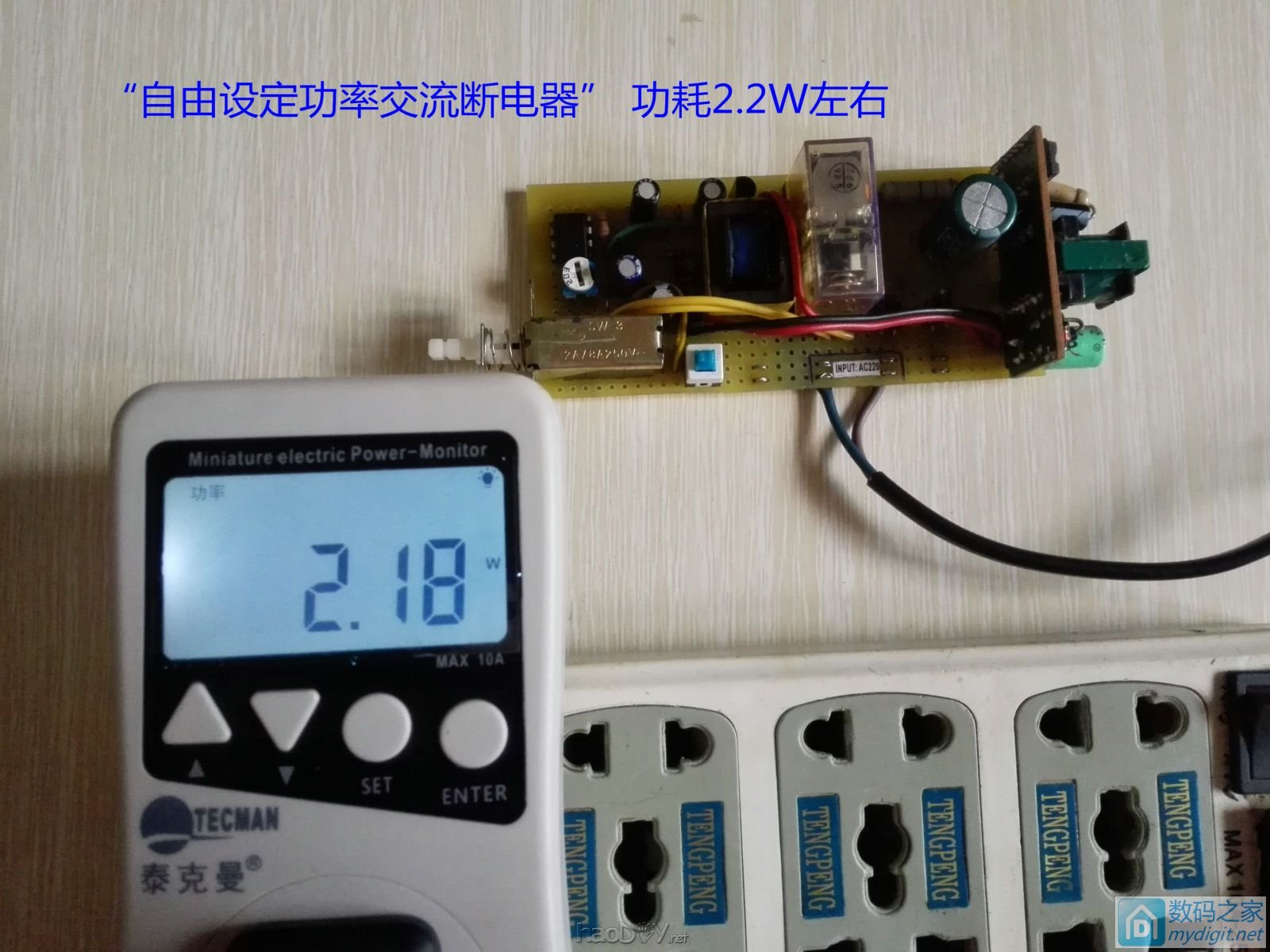

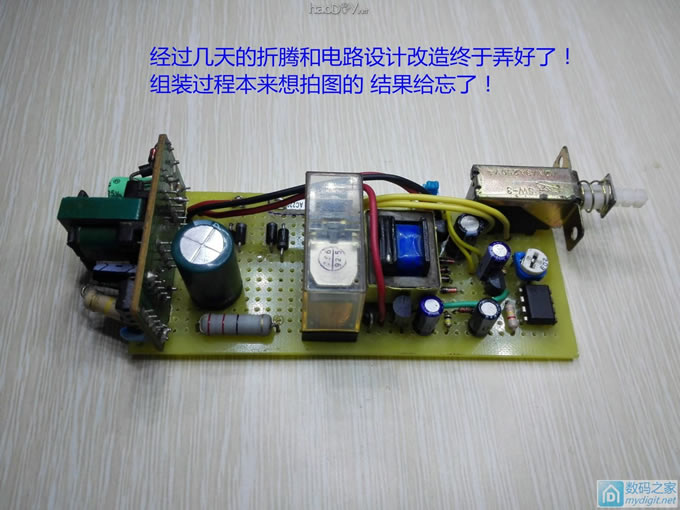

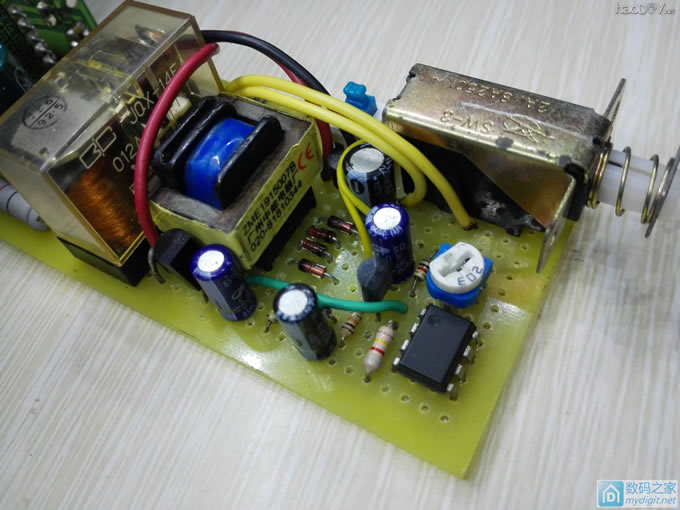

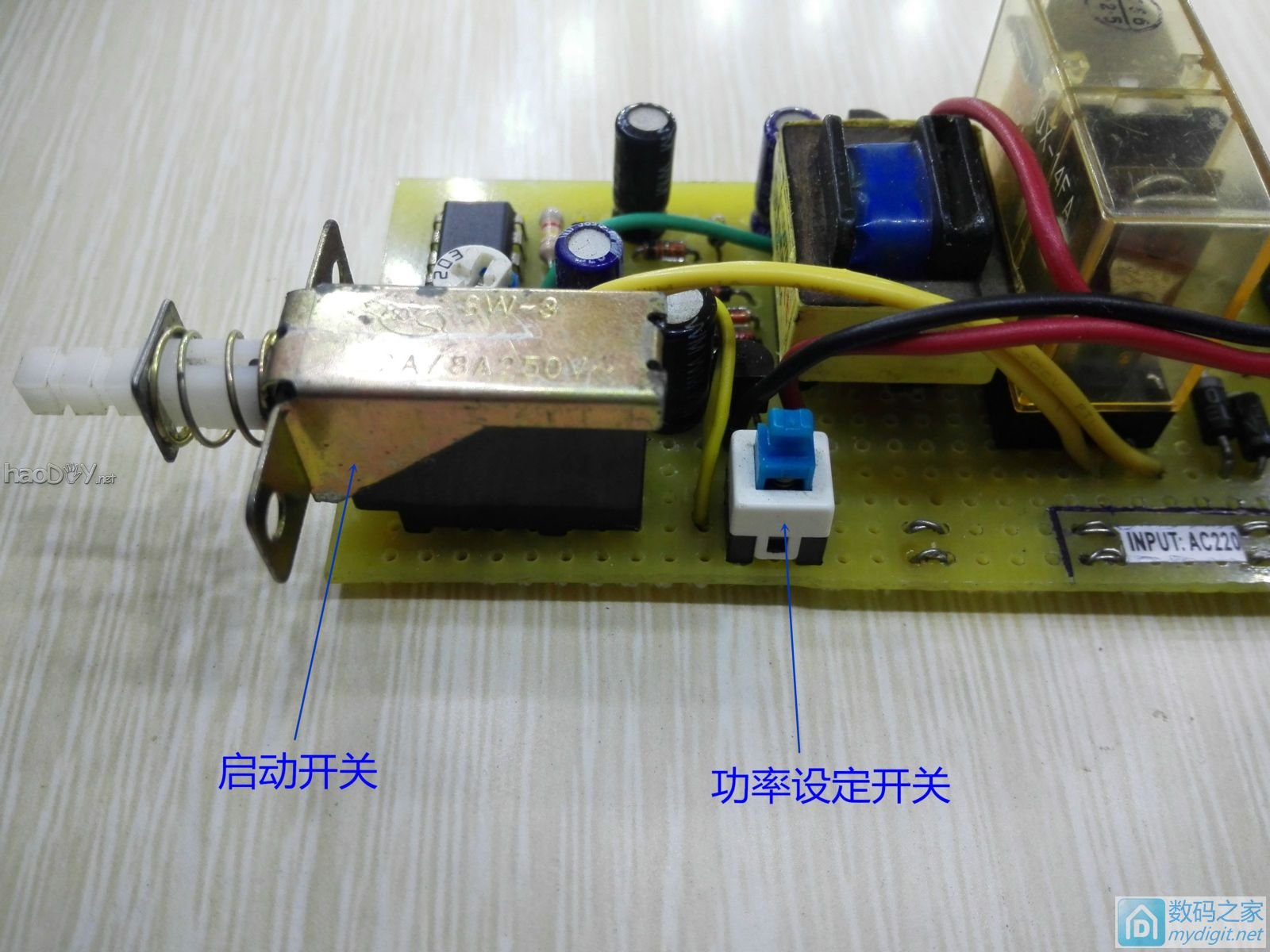

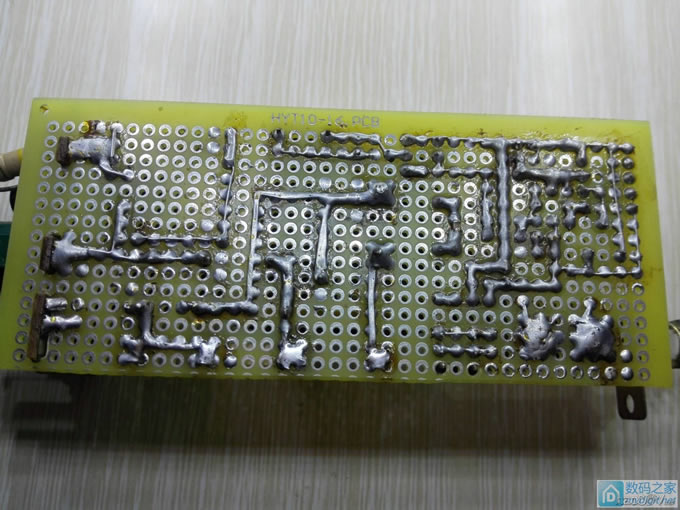

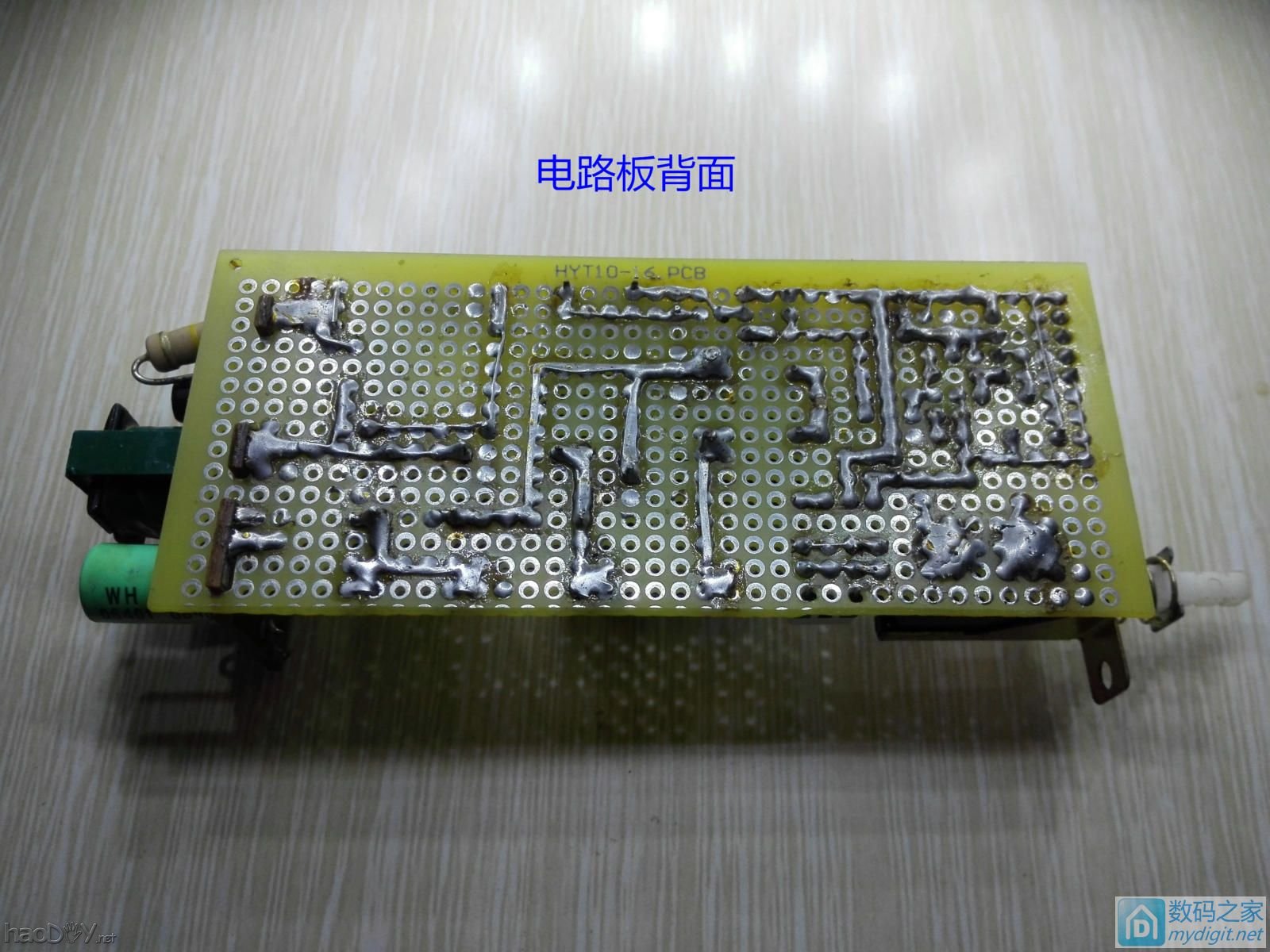

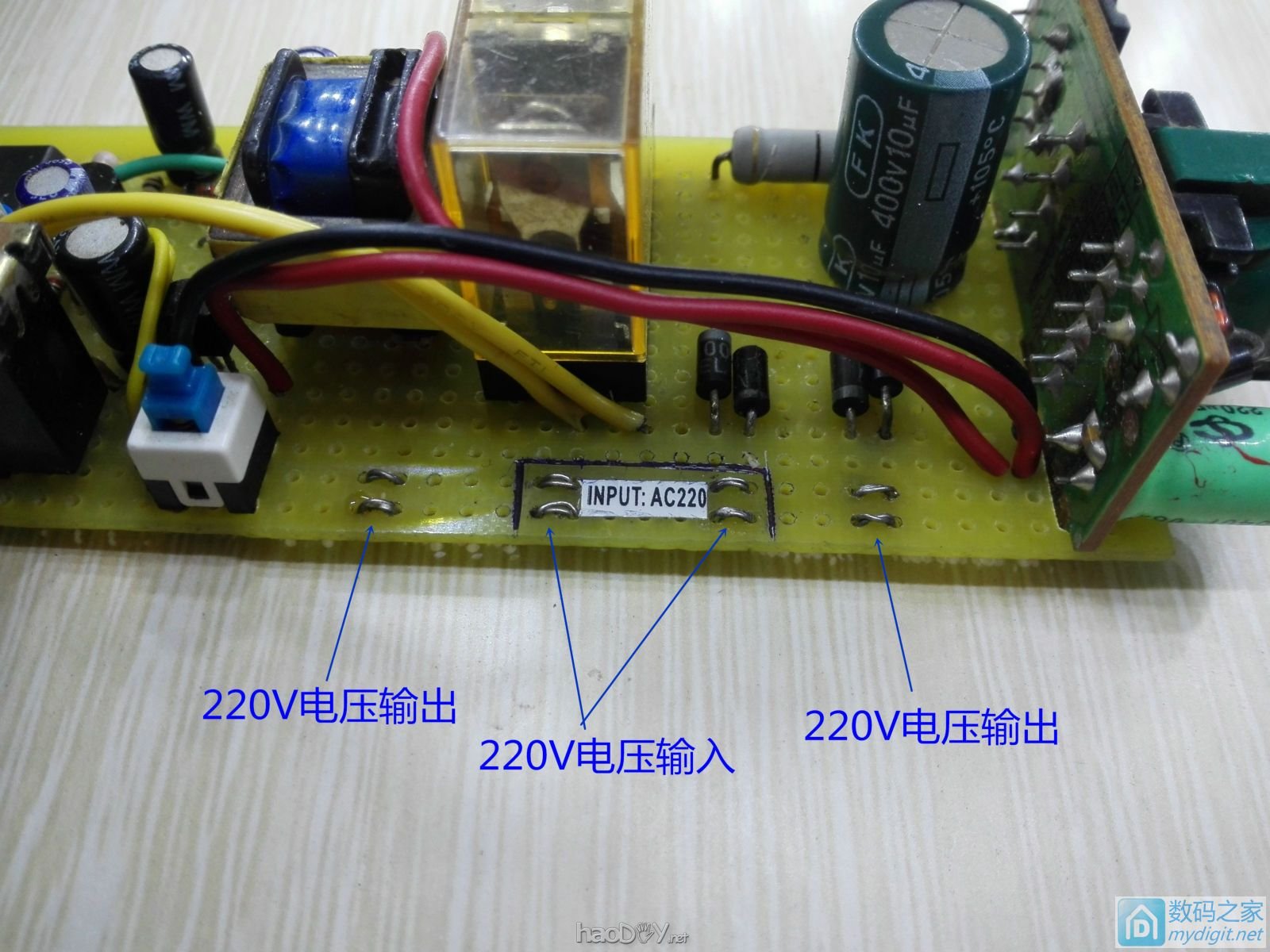

啰嗦一大堆看看成品吧,做好以后连续测试加使用三四天 没发现问题才发上来自制“自由设定功率交流断电器”《原创》 自制“自由设定功率交流断电器”《原创》 自制“自由设定功率交流断电器”《原创》 自制“自由设定功率交流断电器”《原创》 自制“自由设定功率交流断电器”《原创》 自制“自由设定功率交流断电器”《原创》 自制“自由设定功率交流断电器”《原创》 自制“自由设定功率交流断电器”《原创》 自制“自由设定功率交流断电器”《原创》 自制“自由设定功率交流断电器”《原创》 自制“自由设定功率交流断电器”《原创》




一楼有演示视频
