《电子报》曾先容过多款适用的自动抽水电路，这些电路都必要3根以上的水位探测信号线。因为水塔与水泵的间隔较远，为了节减线材和镌汰架线的难度。本人计划了一款只有两根信号线的自动抽水节制电路。用来节制自家水泵，机能不变靠得住，现先容给各人。 电路道理：

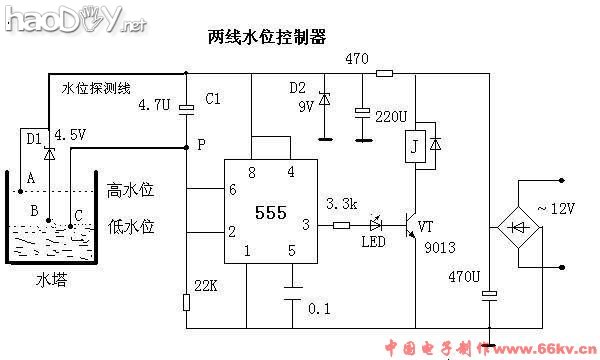

如图：图中继电器J是用来节制水泵的电源，电容Ｃ１是为了消除信号线上的滋扰。ＮＥ５５５接成施密特触发电路，操作其回差特征而到达保持的目标。 自动抽水：当水位下低落于C点时，C点悬空。IC的②脚低于1／3Ｖｃｃ，其③脚输出高电平，继电器得电吸合，启动水泵抽水，水位逐渐上升。 中间保持：当水位上升到Ａ点到Ｂ点之间时，电阻R4被串接入电路，此时P点电位节制在1／2Ｖｃｃ阁下，触发器保持原本的状态稳固。 抽水自停：当水位上升至Ａ点时，因为水电阻较小,P点电位高于2／3Ｖｃｃ，ＩＣ的③脚输出低电平，继电器断电，水泵遏制抽水。这样可以到达自动抽水的目标。 该电路简朴、建造轻易，一样平常不需调试就可以事变。 声名： 水位探测线A B C可直接用胶皮铝线做成，插到水池里，BC要求靠得很近但不能直接打仗.A是最高水位探测线，C是最低水位探测线。 (责任编辑：admin) |
