上图所计较的低级线圈24.154μH=0.024154mH，必要用8.249米的铜管，匝数13匝，铜管的直径6mm，间距8mm，线圈的内径20cm，在现实制作的时辰，提议用15~16匝制作，留余地呢，这样调试的时辰好弄些，由于计较的功效永久都是抱负状态下的，给计划的线圈匹配电容阵列的时辰，每每从市面上找不到百分百吻合的，这时辰，就必要调解电感了，以是要留余量。

　　电容阵列计划：

　　此刻计划电容阵列，已知了谐振频率，就开始计较电容阵列的容量谐振频率181.281 KHz

　　计较可以得知，担保低级谐振频率在181.281KHz的时辰，电容阵列必要0.0319133μF，可是组这样一个很是吻合的电容阵列。

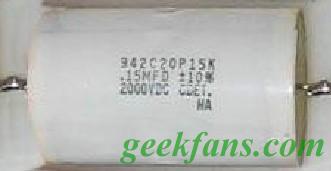

　　做TC用的好电容着实许多，首推的虽然是美国CDE电容：

　　但好归好，价高也是题目，新的一个得十几元，做个主电容要许多几何个嘞，一样平常小城镇还难以买到(网购嘛……但…%#$￥%#…)。

　　莫非一些常见电容就派不上用场?大概大大都平凡无极电容难于单独胜任主电容脚色，不外扎堆上阵后照旧有其力断金结果，理论上只要串并数目够，每种电容都可以做TC，那么该用几多的量才够

　　呢?

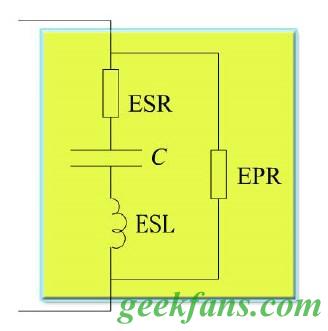

　　先看个模子，现实电容内里既有电感因素也有电阻因素

　　图中，黄色地区暗示电容体，内部的ESR，是Equivalent Series Resistance三个单词的缩写，翻译过来就是“等效串联电阻”;ESL，不消说，必定就是“等效串联电感”，泛泛说的无感电容，就是这个ESL极小的电容，是做TC

　　的首选电容;EPR，等效并联电阻，这个对TC影响不大，临时不接头它;电容破坏的首要缘故起因，无非两个：过压击穿;过热(电流)熔断

　　1过压击穿;

　　看到诸多童鞋对电容的破坏都鉴定为过压击穿，我认为这个也许性较小，由于大都无极电容现实耐压都在标称耐压的1.5倍,2倍乃至3,4倍以上，而各人计划时一样平常城市低于标称耐压，就算误超了，壹贝偾一点点;

　　2：过热(过电流)熔断;

　　在标称耐压下事变的无极电容的发烧首要由ESR造成，TC的震荡主回路的电活动辄上百安，乃至几千安，ESR影响可想而知，大量尝试表白，在TC上折戟的电容大都是因选型与计划不公道，最终将导致过热而破坏，首要示意

　　为引脚端爆裂黝黑。

　　以下是糊口中常见的几类电容：

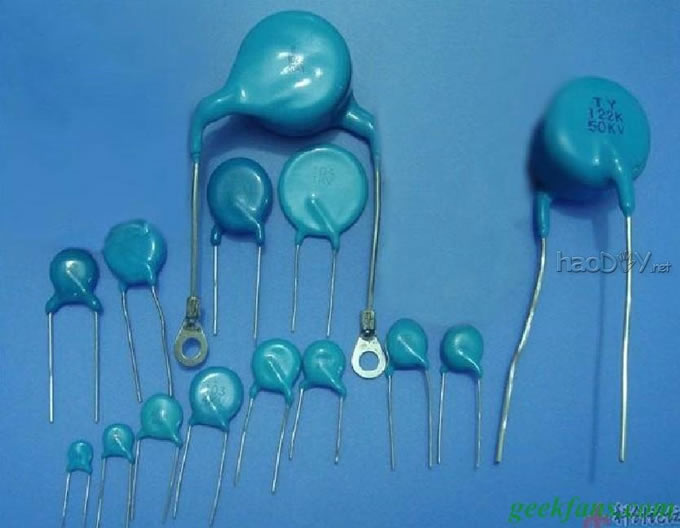

　　1.高压瓷片电容：

　　2.平凡有机薄膜电容

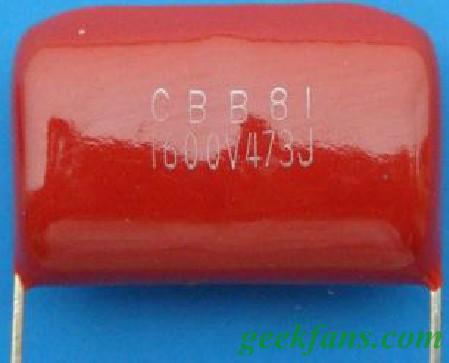

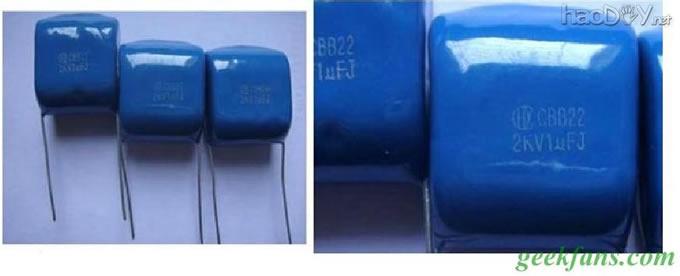

　　CBB81:

　　CBB22

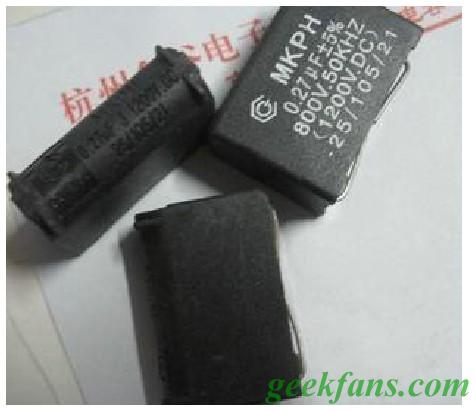

　　3.突波接收/电磁炉谐振线圈上用的有机薄膜电容：

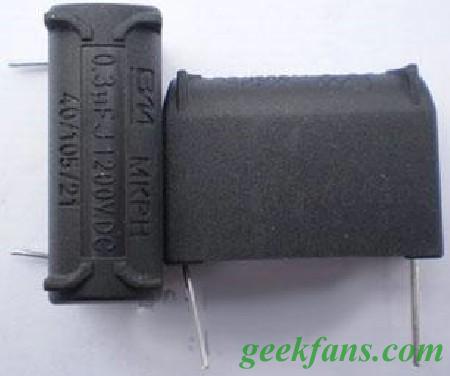

　　MKPH型

　　在许多的电磁炉中，城市呈现(5UF，0.27UF,2UF)5u是电源虑波电容，220V交换电颠末桥堆整流后，由5u电容虑波得到300伏电压，提供应门管的C极。假如电磁炉低压是开关电源，该300伏电压还要提供应开关电源。

　　0.27u是电磁炉谐震电容，并联在线盘两头。该电容耐压教高1200伏，一样平常回收优质的MKP电容。2u是抗电源滋扰电容，并联在220伏交换电源上，防备电源滋扰脉冲串入电磁炉。以上电容破坏后，轻易烧IGBT管，和电磁炉不加热。

　　浸染：

　　1.抗滋扰电容。该电容的浸染是防备电磁炉事变时发生的高频滋扰串入市电电网，影响其余电器。该电容一样平常为2uf，是跨接在市电220V之间的，最大耐压275V。

　　2：滤波电容，该电容的浸染是把整流后的脉动直流电酿成滑腻的直流电压。它是直接接在全桥整流之后，一样平常4uf--5uf。3：谐振电容，它的浸染是与并联的

　　加热线圈谐振发生高频的交变电流，凡是为0.3---0.4uf，最大耐压一样平常在实物上有标明。

　　由此看来，电磁炉上的这三类耐压和容量的电容里，最吻合的应该是耐压800V以上，容量0.xxμF的谁人，其他的两个275V~的我见标的有X2，X2是安规电容，看起来应该是容量较量大的防EMI安规电容，看环境不太能遭受过大的功率。

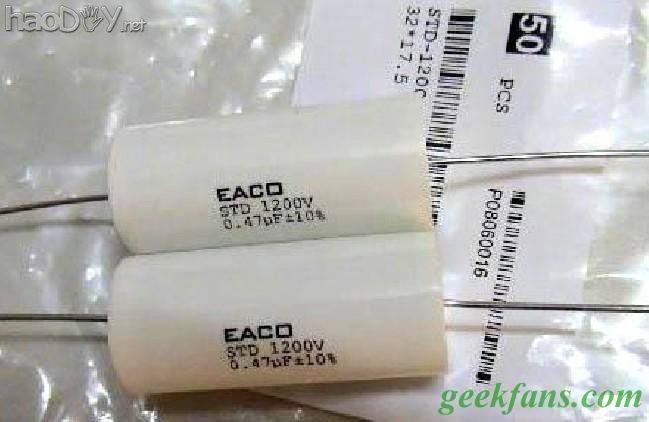

　　STD

　　(加拿大EACO的，中国有厂，洋玩意儿都有点贵)

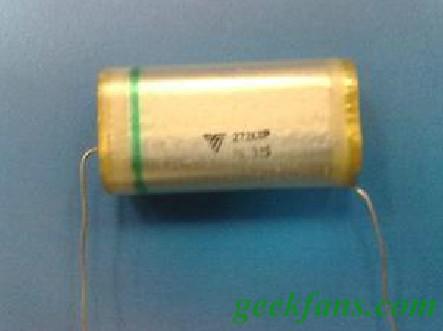

　　4.超高压(静电)薄膜电容：

　　这种是静电电容，电极都是从卷膜两端引，与平凡薄膜层层引镀对比，ESR,ESL何止大出10倍，拿来玩玩马克思也就算了，它灼烁硬朗的外表简直轻易米糊人，下图的还带螺栓呢，只痛惜其首要目标不是用来过电流，仅仅做为两个电容毗连之用，引到螺栓上的电极薄如纸......

　　5.油浸电容

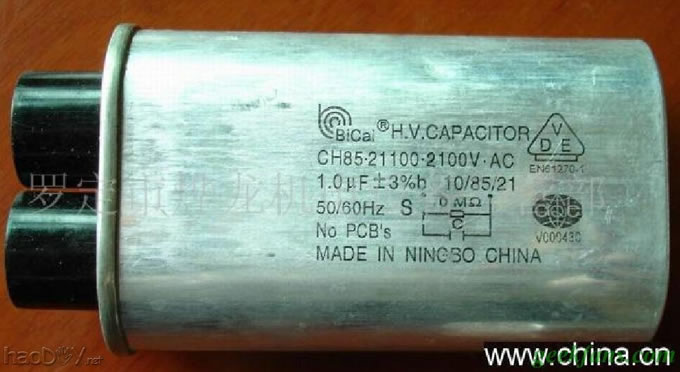

　　微波炉电容

　　这种电容价值低容量大，许多人想用它做主电容，可是你看它的事变频率50/60Hz，这种电容在高泼魅震荡的环境下会发烧，然而因为密封太好和健壮的外壳，导致长时刻事变时有也许爆炸，发生庞大的危险。

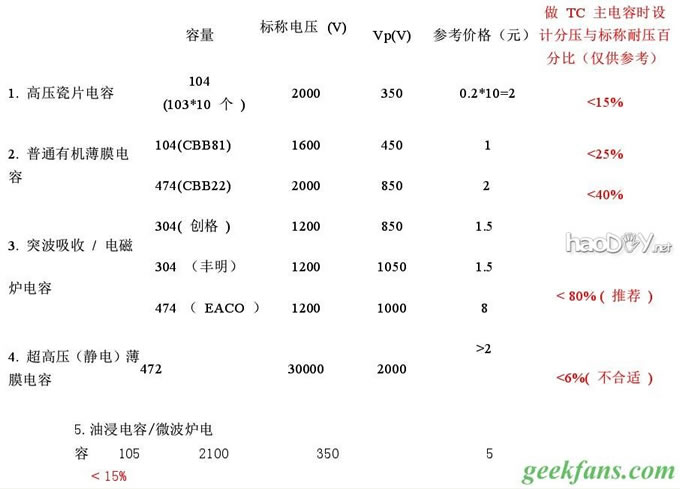

　　几类电容的大抵机能在表中赤色字体部门根基获得浮现，该怎样行使这些数据呢?很简朴，好比你想行使一些104/1600V CBB81的电容，那么你就把它当做104/400V(1600*25%)的电容来用就好。

　　留意：以上参考值是在前面设定的测试脉冲强度下获得的，各人计划时要按照本身TC现实参数做恰当调解，根基上耐压百分比与(你计划的频率^2*脉宽*脉频)/(测试的频率^2*脉宽*脉频)成正比，好比计划频率是200K,那耐压

　　百分比则要减为1/4，若计划脉宽是100us，那耐压百分比可提倍(<100%)。因此电磁炉的谐振电容最吻合

　　DRSSTC的电容耐压一样平常取输入电压的10-20倍。

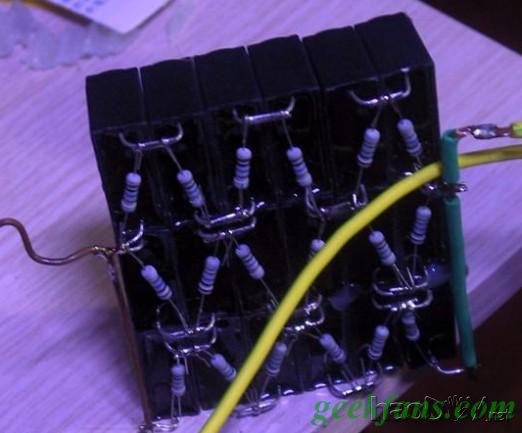

　　DRSSTC的主电容可以不加电阻。假如加了电阻一样平常都要兆欧的。

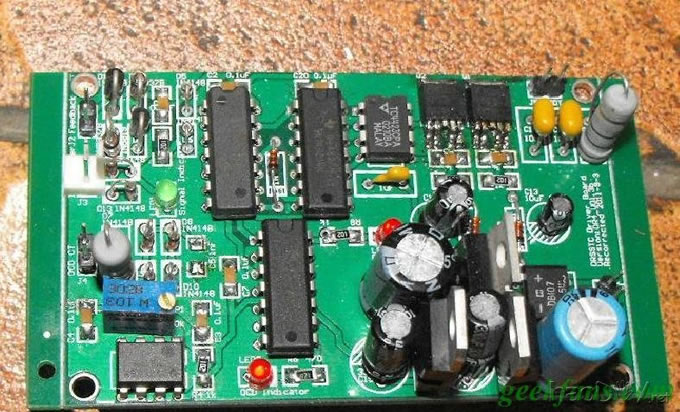

　　驱动板

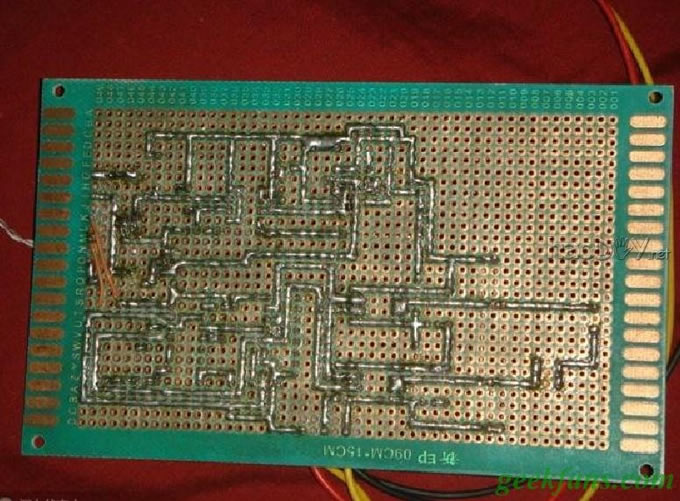

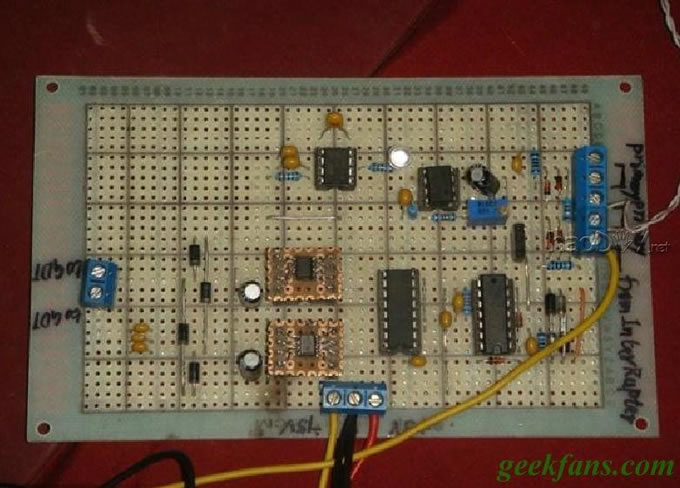

　　有两种选择一种是用套件组装，另一种就是本身用洞洞板焊接。
