MC34063是一个低价位的DC-DC交换式转换IC，使用上非常方便，除了稳压、降压、升压，甚至还可以转成负向电压。虽然它的效率还不算很高，但电路简单、成本低廉、温升低，所以被广泛应用在许多电源转换用途上。
 MC34063实物图
由於在站上有介绍过这个IC，并在站上提供了线上计算程式，所以有关低电流的升压、降压、反电压变得非常方便，而且经过多次的运用，效果很满意。
我最常用的方式是用来把7.2V或7.4V的鋰电升压成12V以上的电压来提供电路电源，由於有些同好多次来信问及制作时发生的一些问题，往往发生在接线错误、使用错误零件等…..為了减少制作时发生的错误，特把升压电路的电路板Layout出来分享大家。

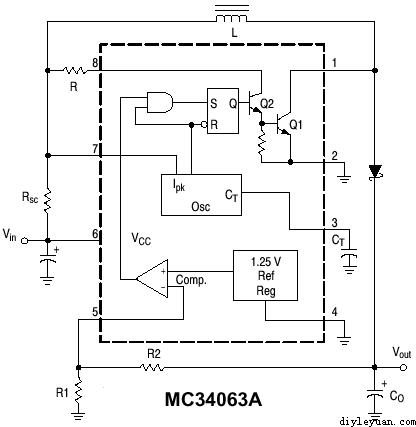

下图為MC34063的升压电路图：
 MC34063的升压电路图
零件参数及计算的方式各位可以查一下它的数据手册，为了方便我使用软件的计算来作示范，比如我设定為输入7.4V输出12.V，输出电流400mA，纹波电压30mA，振荡频率為30Khz，依上述的值在线上计算网页上填到相关的栏位，然后点选计算钮，程式就会自动的把相关的零件值算出，如下图：

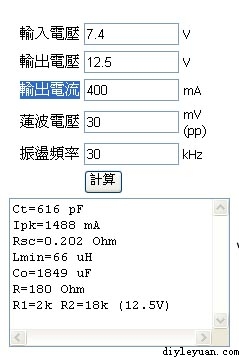

 MC34063升压电路零件参数及计算
※有时你设定的输出电流太大，致使Ipk大于1500mA时，程序会提醒你，超出MC34063的最大电流。
依照出现的答桉套入电路中的电阻、电容值就OK了。但依网友失败的经验中得知，大部的问题是:
1. 用错电感，由于需较大的电流，所以电感不要使用色码电感，应使用电流较大的线绕鉄粉芯电感。
2. 二极体用错，不要使用一般的1N4001~4007，要使用速度较快的schottky(肖基特二极体)，如1N 5820，1N 5819，1N 5818等…
3. Rsc由于电阻较低，也许较不好找，但不能不用，找不到时还可用并的方式达成〈差一点数值没关係，比如我就常用0.5欧姆并联0.3欧姆。
以下是为大家Layout的电路板零件分配图及电路板图:
