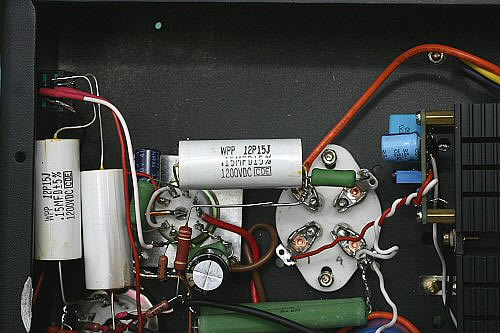

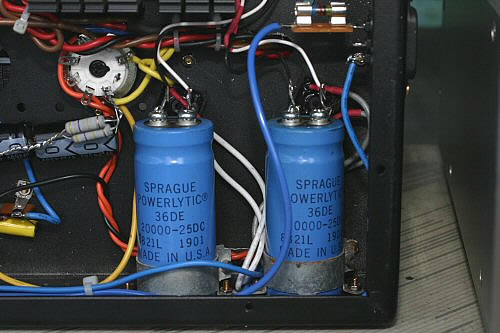

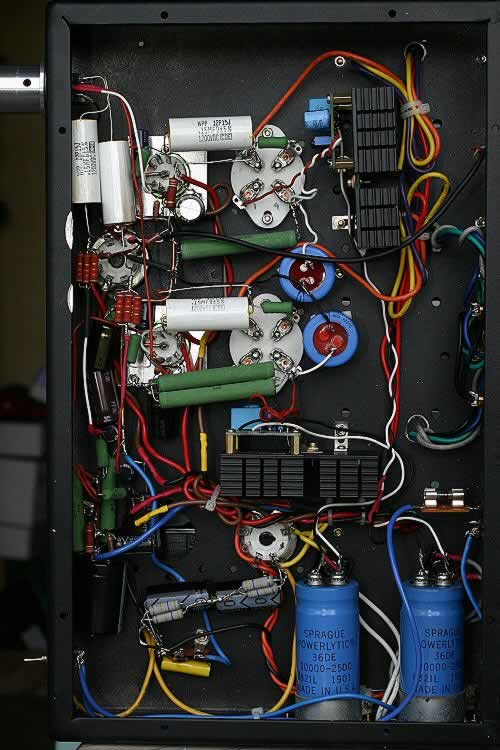

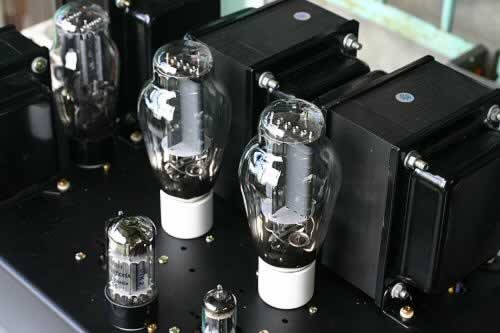

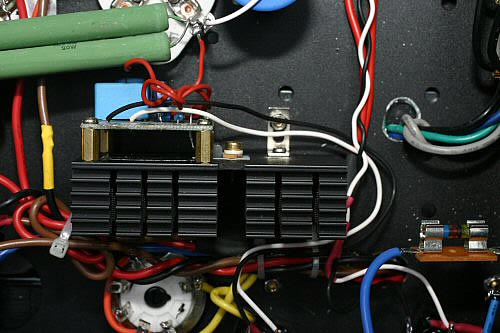

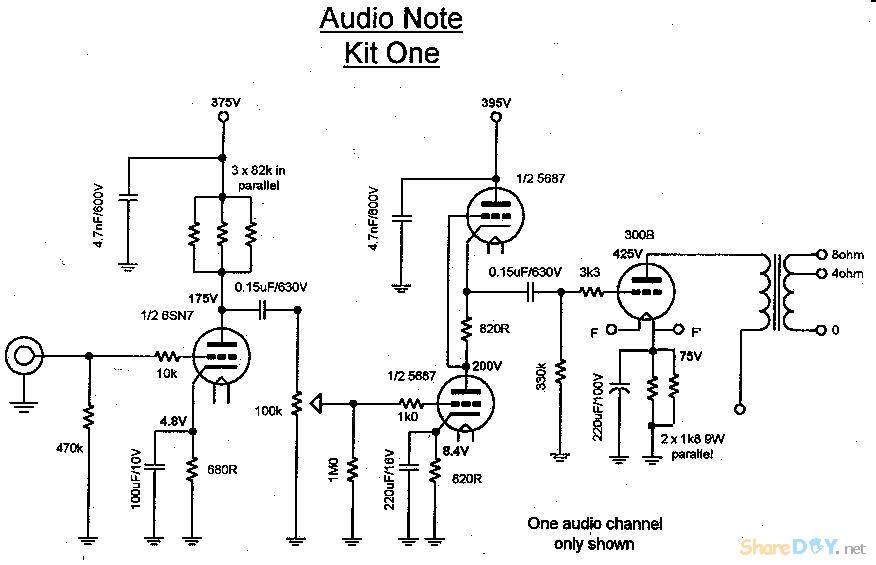

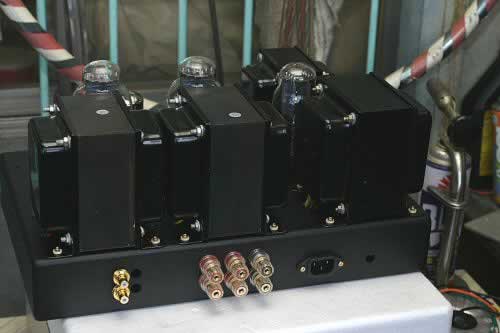

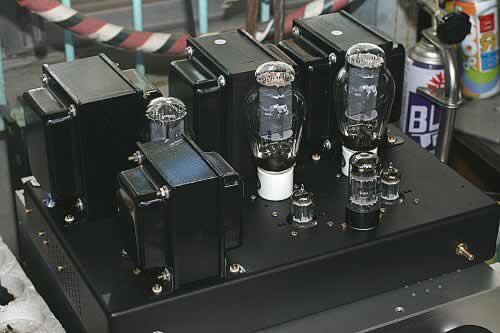

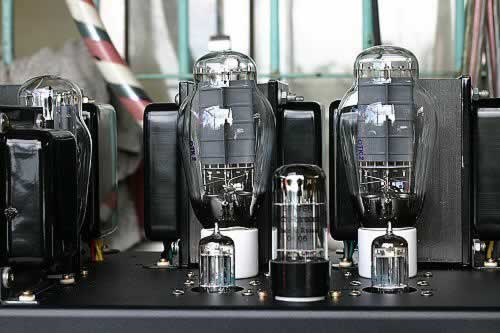

  图说：迁就现有取得的机箱，因此整部管机显得非常紧凑。300B的管机电路较为複杂，当机箱空间不足时，就非常考验装机者的技巧。如果网友打算依照本文电路装配，建议使用较大的机箱尺寸，会让装机轻鬆愉快许\多。 前言：要说哪一种管机的知名度最高，恐怕非300B莫属！话说300B单端管机的电路架构极为简洁，但将近10W的输出功\率却可以提供够高的音压，因此可说是兼顾实用性（不必刻意搭配高效率喇叭）与音乐性，当预算较为宽裕时，的确是梦幻级的选择。 无论DZ要发展哪一款管机，最大的突破不在于电路架构（这可以透过严谨且成熟的计算获得），也不在于发烧元件（网友应该对DZ的用料水准有相当的信心），而是输出变压器的开发。  图说：两个electro-harmonix 300B几乎是紧贴输出变压器，前方则为讯号驱动管。 E30输出变压器是以Audio Note Kit One的原厂设计为蓝本，经过超过六个月的反覆测试，在比较过多种绕组技巧、漆包线材质与铁芯种类与热处理技巧后，于本月获得定桉。DZ随即将少量的试製品提供给网友Arlo（以2A3平台测试）与cjr84，其中cjr84则是直接将E30应用于Audio Note Kit One管机中试製，获得令人极为满意的成果。 套件售价超过台币八万，原厂类似架构成品超过台币十馀万的Audio Note Kit One，几乎是所有单端管机玩家公认最佳的300B电路方桉，在突破输出变压器的」技术门槛后，要彷製这部300B管机，已如反掌折枝般的易于入手。  图说：严格来说，Audio Note Kit One算是非常严谨扎实的综合机设计，除了以5687 SRPP驱动300B外，前端还加上6SN7构成的共阴极放大器，提供适量的增益。 大一号的2A3管机 老实说，虽然过去聆听300B的经验并不是太多，但这只管子的名声倒是非常响亮！尤其听过DZ的2A3管机套件后，实在被那细緻温暖的声音吸引，颇能发挥慰藉心灵之效。但2A3的功\率较低，仅有3.5W，如果没有搭配高效率喇叭或聆听空间较大时，难免有些小小的缺憾。 常来我这边试听的网友中，不乏老经验的单端管机玩家，大力推荐300B，直说300B的功\率大，但音色依旧拥有2A3的甘美甜润，不禁有些心动，想动手找部300B开刀。碰巧DZ开发的E30输出变压器送到，恰好可以给300B用，搭配『企鹅爸爸』给的线路图，看来非得动手尝鲜不可。  图说：全机採搭棚製作，因为是初次装配300B，因此只考虑配线长度的问题，暂不考量美观性。从实际呈现的效果来看，是相当令人满意，零哼声，搭配高效率喇叭时，足可高枕无忧！ 当然，因为DZ还没有300B管机套件，所以全得自己备料，幸亏MY3C.NET的零件还蛮齐全，一张订单就几乎搞定。本机电阻全数使用飞利浦大瓦数线绕品种，依据安装2A3单端管机的经验，阴极电阻将会产生相当大的温度，儘管原电路图只10W电阻两个并联，但为求安全起见，改用20W线绕两只并联，总承受功\率达40W，应该够了。  图说：本机採用的电路是Audio Note Kit One，这是目前公认最佳300B电路，当然，也是无迴授的设计。 几乎比ALEPH-X还重！ 交连电容的部份，採用CDE的PP电容，随手从零件盒裡找齐。E30输出变压器有了，EI电源变压器就直接到台北市洛阳街订製，连带也在此处搞定扼流圈CHOKE。零件到齐后，还有一个烦恼：机箱。这还真不好找，最后使用阿鲁米的六孔管机用机箱，当然孔位并不合用，因此还得另加新孔，不过只需开一真空管用孔及变压器固定孔就可以，倒也还算方便价格也相当实惠，只是体积显得较为侷促，非常考验装机的功\力。 先将机箱孔位规划好后，全部开妥，再锁上所有的变压器，包括电源变压器、E30输出变压器及扼流圈备用：光这些变压器，已经让整个机箱总重超过20公斤，几乎跟ALEPH-X有拼，差点搬不动！  图说：交连电容採用PP材质的CDE电容，这是从手边的零件柜中挖出来的，影响音色甚巨，也是调音的重要关键。希望DZ再规划300B时，能沿用Jensen油质银脚电容，超级发烧，这可是2A3好听的秘诀呢！ 接着固定所有的管座及其他配件，完成就可开始手工搭棚。因为已经搭过6BQ5及2A3管机套件，因此对搭棚技巧还算顺手。但Audio Note Kit One的线路零件还真不少，因此第一次搭棚时，多花了很多时间来安排零件，虽然最后的结果还不错，但美观上不算粉理想，顺利完成后，赶快来测试工作点正确性。 ProAC One SC的绝佳搭配 因为第一次搭300B管机，所以也较小心。重新检查整个线路，确定没有错误后，插上真空管，上电！因为经常帮网友处理套件代装，因此手上电表还算不少，每个电压参考点上，都分别夹上测试棒，打开电源，灯丝亮起，电表电压也逐渐升高，电压稳定后，观察各点电压都在正常范围内，假负载电阻也没有发热现象，看来是没问题了，连忙将新装好的300B管机移入室内，接上讯源与喇叭，赶快来体验一下300B的魅力。  图说：300B的灯丝採用直流稳压的设计，这也是Audio Note Kit One的原始规划，为此增加不少装机难度，如果这部份能够以PCB规划，将会大幅简化装机难度，连初学者也可以入手。 刚好ProAC One SC还在我手上，就用它来推推看。再次打开电源，先听听有无交流声？咦！丝毫没声音？不会吧？电压正常，实在没理由会啊？一不作、二不休，直接按下PLAY试试，音乐慢慢飘出，哇！顺畅温暖的声音，相当舒服的音乐，一点压力也没有。重要的是那几不可闻交流声，这应该是稳压直流点灯的效果吧。还有，音压也相当足够，VR转至一半时，已经可以让整个空间充满美妙的音乐，高中音当然细緻饱满，连低音也相当弹力十足，难怪会让许\多人着迷不惜血本製作。 整个过程还算顺利，但老实说花费相当吓人，一般玩家恐怕难以入手。如果DZ能出完整套件的话，对DIY玩家将是一个大好利多，相对的支出费用也会低多了。  世界名机Audio-Note Kit1 这是一款采用300B电子管做单端的套件，最基础套件售价折合人民币一万元左右。KIT1在香港广受欢迎，很多发烧友都以装制一台KIT1作为DIY生涯的终结  厂方地址为：http://www.audionotekits.com/kit1mk2.html Audio NOTE KIT-1线路  电源：  (责任编辑：admin) |
