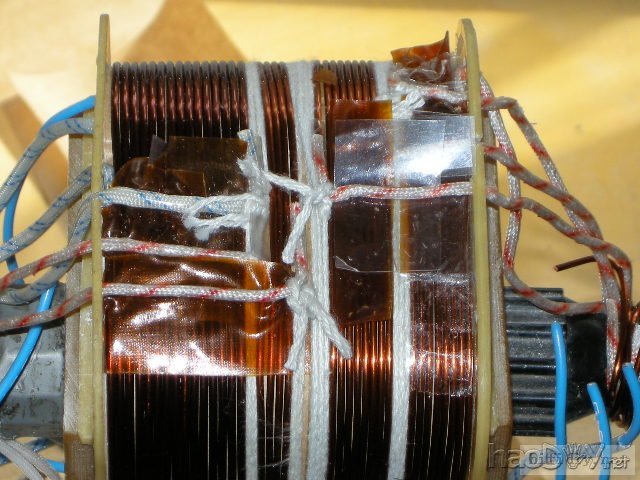

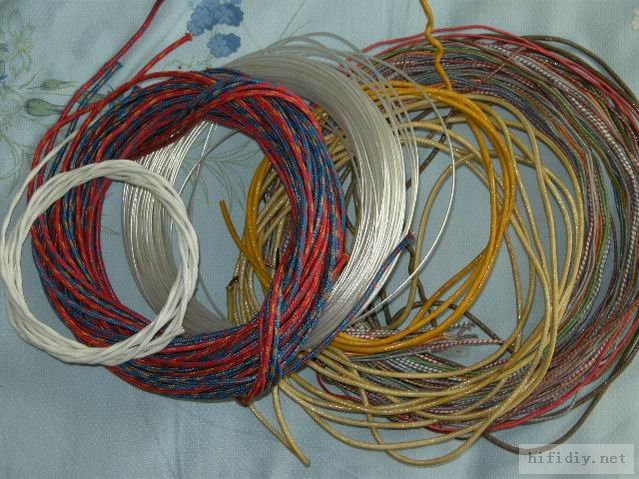

用棉纱法绕灯丝

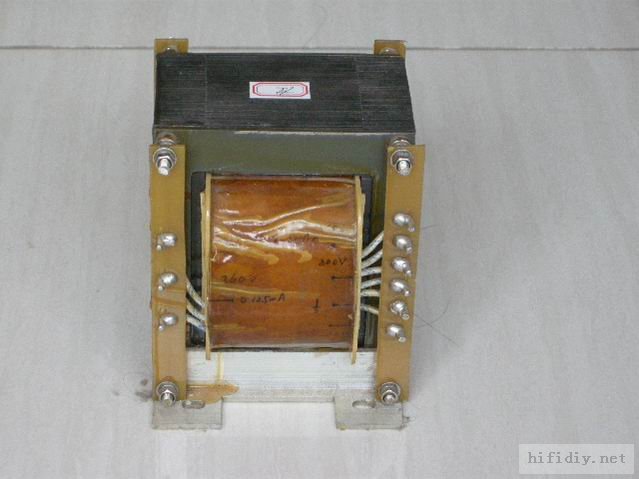

电源变压器外观

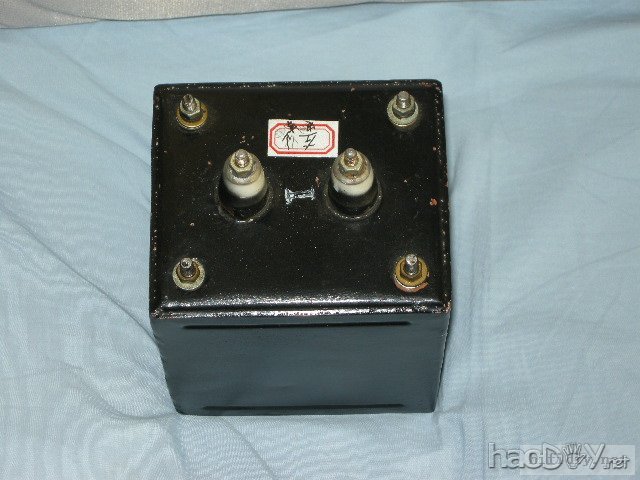

这是成品扼流圈：L1电感量为15H，电流280mA，直流电阻150欧； L2电感量为20H，电流100mA，直流电阻290欧； L3电感量为10H，电流40mA, 直流电阻360欧；（本想用上160H，电流为10mA的，由于体积有点大，机箱内放不下，只好放弃）。 如图： 电感L1.
L1

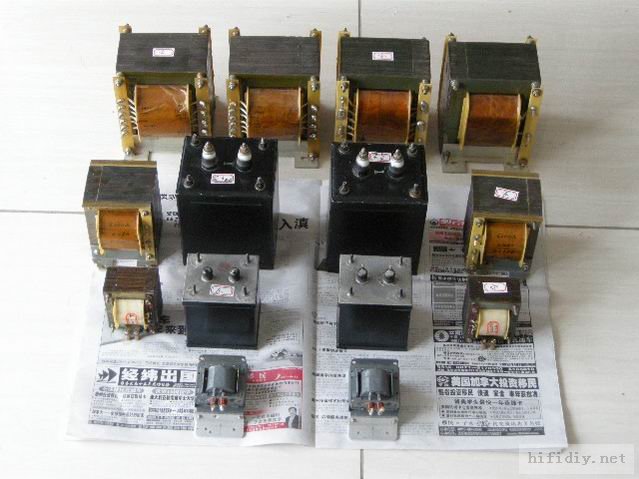

这是两声道的变压器和扼流圈的全家福合影：
木机箱是2010年9月定购的，尺寸为：620X340X80mm。配上下3mm厚未开孔的铝板，内衬3mm厚铝板。考虑到需要承受的变压器和电感太重，四角自己用30X30mm后的角铝做了加强处理（忘记拍照）。期间忙于其它事情，直到今年4月，才拿出来开孔。

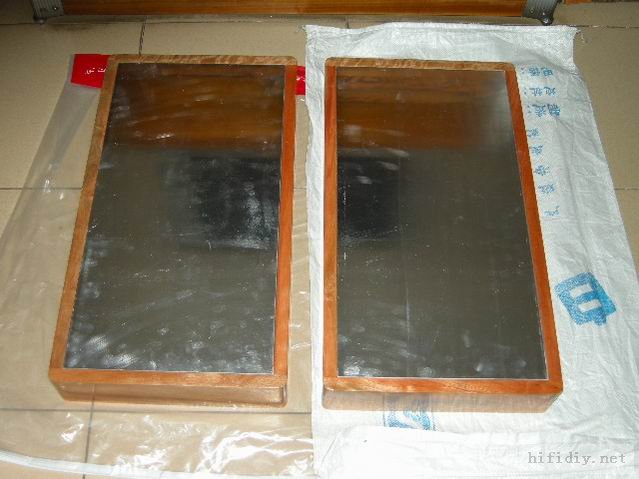

木机框

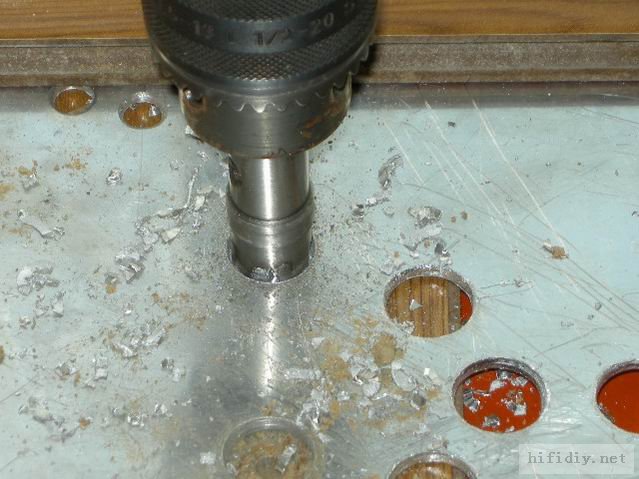

打孔中

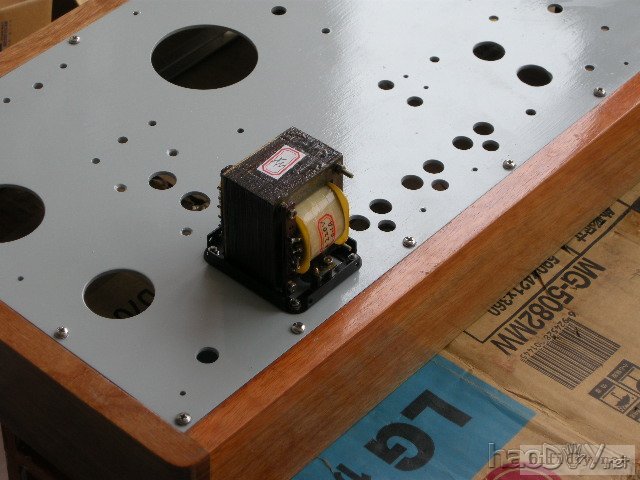

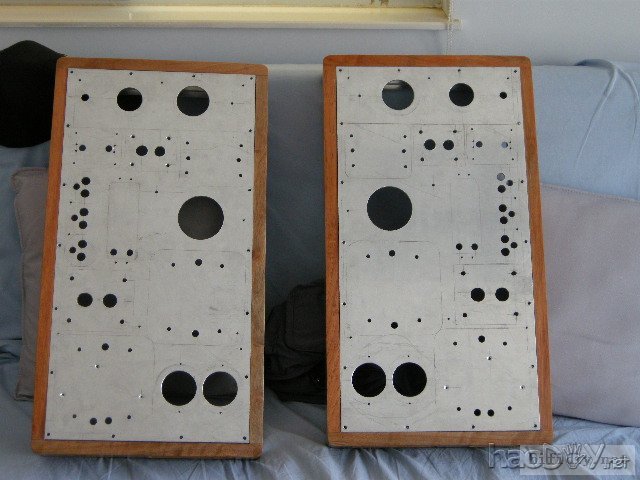

这是开完孔后的照片：
本机上面板照样采用双层结构，焊接元件和上管座的下层用铜住与上层连接，形成悬浮，尽量减小变压器和电感的震动对元器件的干扰。

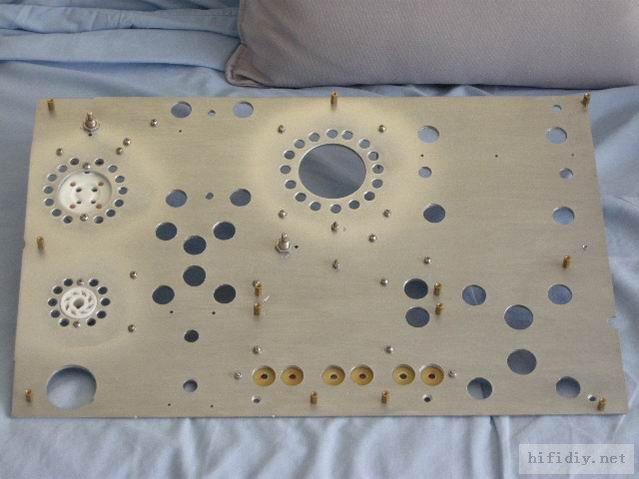

下层板

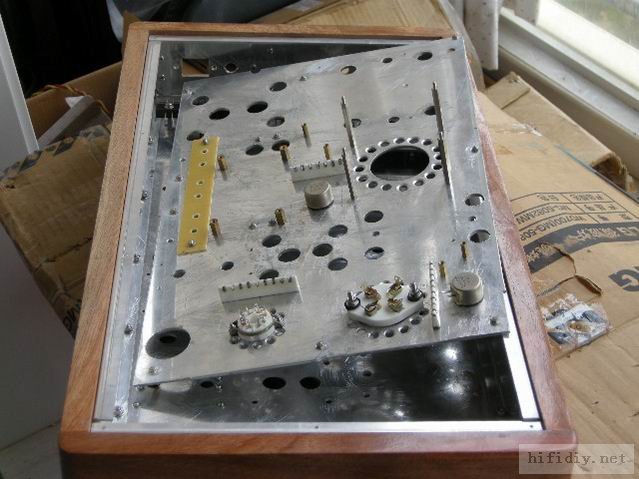

下层板放进机箱

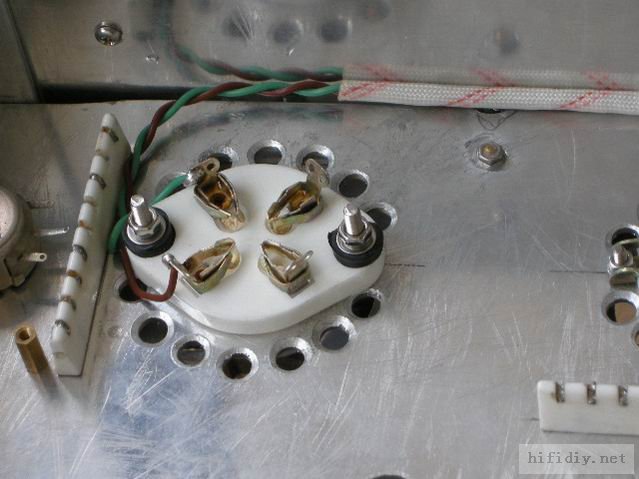

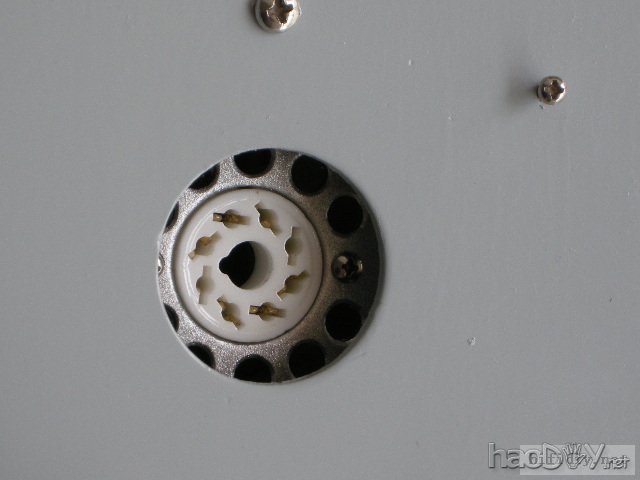

管座处

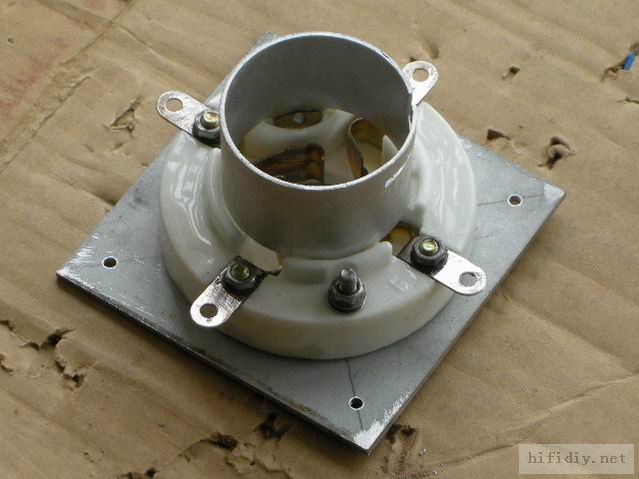

845管座安装

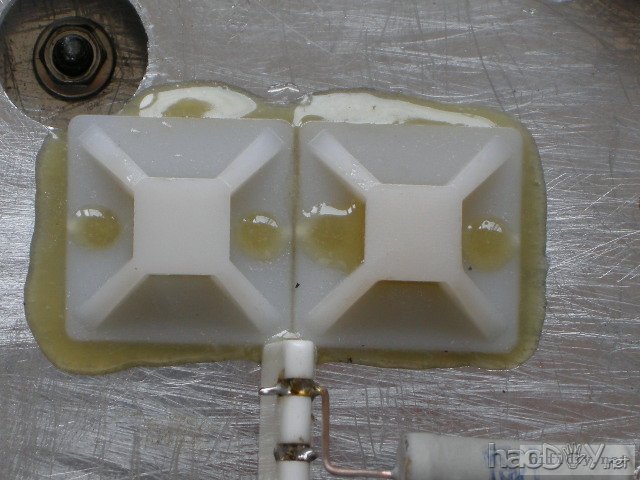

2A3灯丝

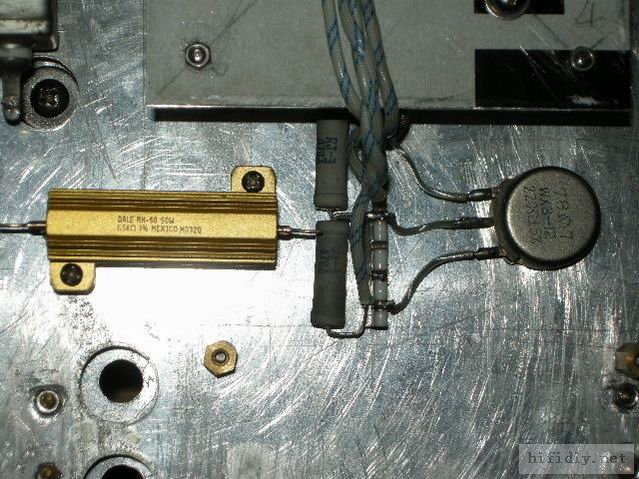

平衡电阻

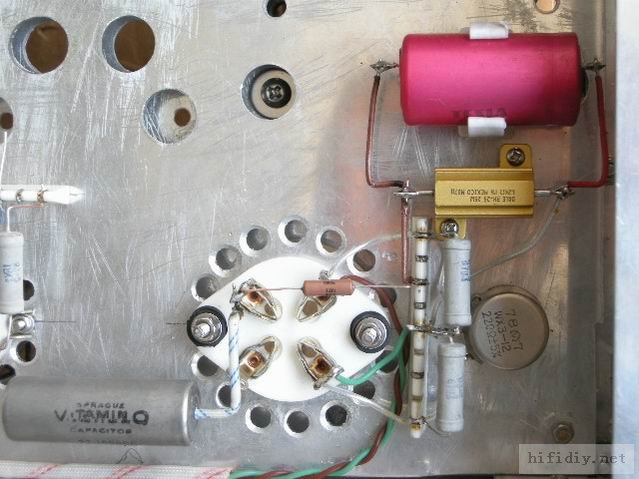

推动极

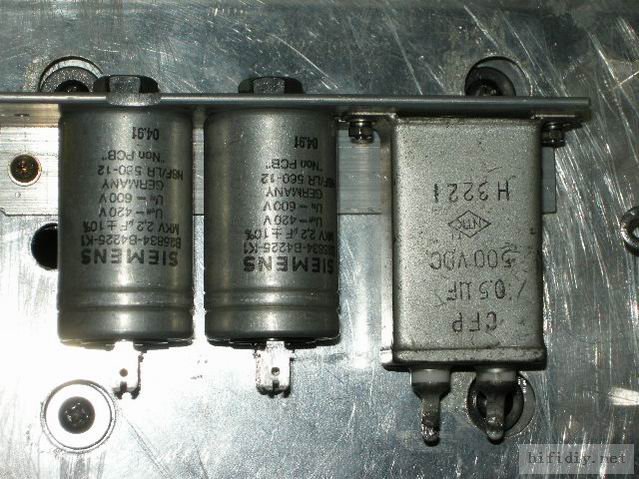

电容支架
中压整流后滤波电容

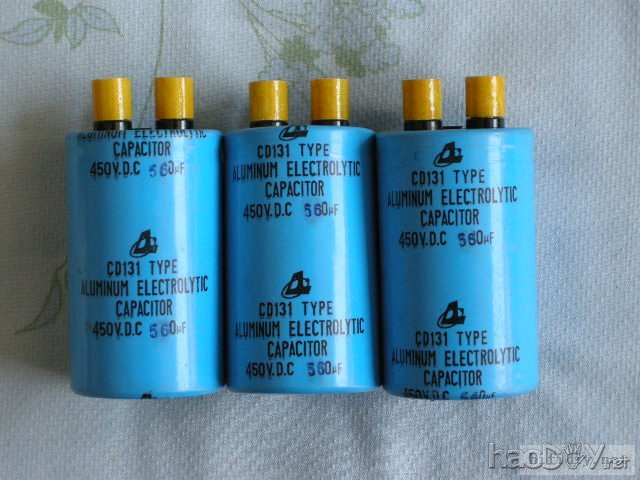

CD-131电解
|
