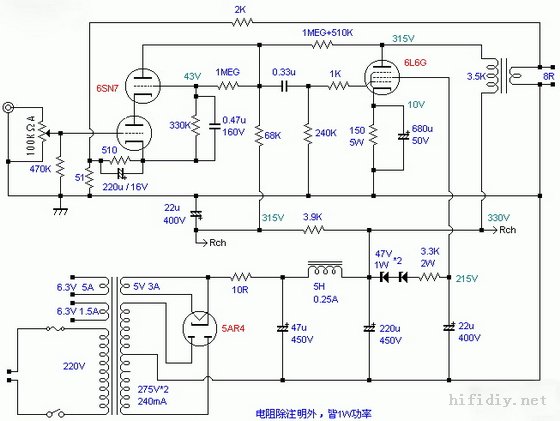

低烧很久了，也潜水良久，但的确没有自己做过一个胆机。高中毕业前存了一抽屉的胆，读完大学回家发觉已经被老妈河蟹了，欲哭无泪。革命尚未成功，如今只有从头来。 听音乐嘛，我觉得器材不是第一，音乐本身才是第一位的。器材搞多了，比来比去的，很可能当初听着是天籁的东西已经味同嚼蜡了，这真有点杯具的意思。所以我的意思是，先入胆门，等胆好了，再继续折腾蛋疼的事情，争取把低烧提升到中烧。 如今生活稳定下来了，偷得几日闲，烧个胆机玩。买的淘宝的套件，随机给了个电路图，结果发觉才是坛子里的，看来淘宝真是很万能，也很与时俱进。  本人不是不喜欢搭棚，主要是手里没有几根像样的电线，话说电线这玩意儿也不便宜就是了。 加上最近比较迷PCB制作，借此机会看能不能设计一块好声的板子，希望各老鸟给点批评，我这个软件改电路板好改，呵呵。这次也是第一次用光敏蓝油做板子（最早做pcb还是初中的时候用刀刻），一切都是第一次。
目前只做到纸面设计完成，还在等做PCB 的原料。所以是否好声，是否不放烟花，一切都是未知数。谁要敢吃螃蟹，把我这图去晒一个试试，哈哈，我偷乐。  这个图发上来精度比较高，不知道能看否。为了读图方便，没有反白，打印之前要反相一次。 好了，就发到这里，如果有机会，做板和焊机的过程我也弄几个图上来。 还有，请老鸟们给点意见。 买的制板的东西到了，现在快递涨价，东西超过1kg就划不来了，而且含了很多化工的东西，只能走汽运。有些东西本地应该能买到，但是我自己跑一趟电子城和化玻店，各种交通费用也不便宜就是了。
几年前就囤了一块覆铜板，一直没用，如今已经锈迹斑斑了。论尺寸来讲，完全是给我这个胆机机箱定做的，恰好。洗干净后刷上耐蚀油墨，没有晒成功，估计是表面太脏了，铜锈对油墨的附着能力不强。只好用1000#的砂纸打磨了一下，才露出本来面目。 打印那个胶片也不满意，昨天一直小雨，胶片拿出来后就卷曲了，并且墨水上去半天都干不了，一直是黏糊糊的。还有就是路边小店的喷墨打印机那才是一个糟糕，断线，黑色不黑，精度不够……改天弄激打才行。
我晒图用的是原来做的一个led的紫外线灯，不过功率很小，只有1w，晒了50分钟，结果还是没有固化，用显影剂一洗就掉了。看来此阶段进程只能到这里暂停了，我得把紫外线灯搞定了再说。  接下来便是切割和打磨，把边缘搞整齐。切割这个板子的时候没有拍照，用的其他的一张图。 我用的一个小台钻改的小铣床，搞点切割啥的很方便。
完了就开始钻孔……大孔小孔巨孔……  没有台钻不可想象，特别是使用开孔器：
钻孔完毕后放机箱里面的感觉，严丝合缝的，哈哈。  板子虽然有点丑，不过远看还是比较协调。胆座用的是搭棚的，我觉得还不错，焊接很牢固。
好了，开始焊小零件。没有出错，空间安排很合理，赞一个。
|
