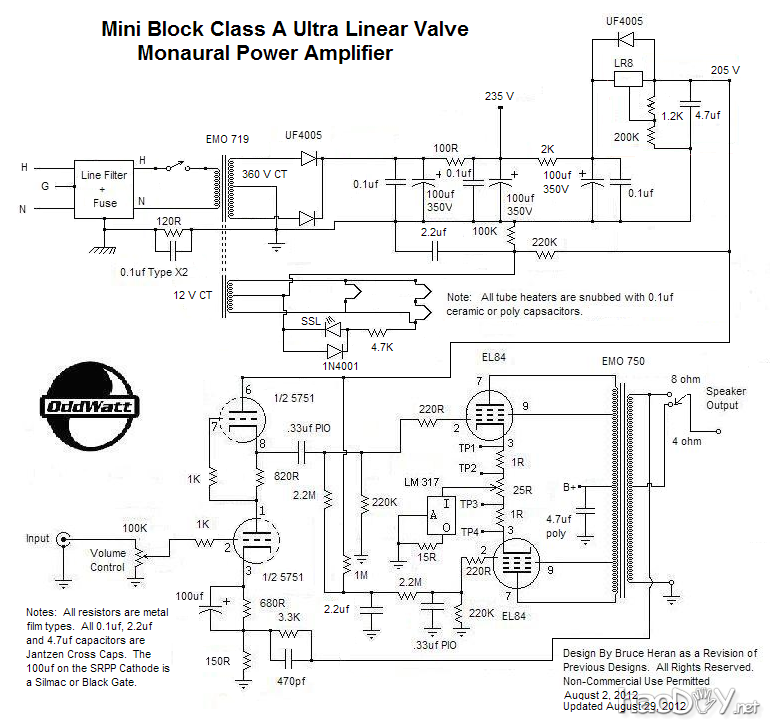

图1：迷你推拉座EL84（6BQ5）阀放大器原理图

警告：本项目采用潜在的致命电压，不应该采取的任何人，谁是不熟悉这样的电压与工作或项目需要这样的电压可能不舒服。

照片二：室内 - 迷你座EL84推挽放大器

构建小型的座EL84推挽式放大器

建筑是直线前进和简单的。的内部布局不是关键的。我使用了一个perfboard电路的其余部分的电源电路和点至点的布线。我LM317稳压器直接安装到机箱上的绝缘体。我用了三针带状连接器LM317的电路连接。我用的接地系统是一个主要的信号接地总线运行了机箱的长度。实际的总线，由一长条自粘铜箔胶带是用来在窗口断线报警系统。电源板总线导线向下绑在一起的每个边缘，在板的中心。从那里，我跑了单丝的交界处的信号总线输入和输出端子。我发现，这种类型的安排运作良好，防止接地回路。机箱由一个0.1 uF型X2电容与一个平行的120欧姆的电阻器连接到相同的地面位置。机箱IEC电源输入滤波器也可以直接连接到交流电源地面。在放大器的输入电平控制，可以删除和替换一个100K的电阻到地，如果你要使用他们作为单块。到位的电平控制的放大器可以用作独立的单声道放大器。竹厨房箱的情况下做出来的一端切断。垃圾箱的底部滑出，并可以很容易地进入机箱内部。

照片三：室内 - 迷你座EL84推挽放大器

阀放大器可以采购的零件从零件快速，MCM电子和管站之间的人。对于额外的的阀门放大器的设计和施工技巧，请参阅我的博客条目约真空管放大器的设计和施工技巧和建议。另外，我也发布了一个电子管放大器配线颜色代码的一些建议。

照片四：迷你块电源板

微型模块放大器操作和最后的检查

该放大器是在操作中的所有其他“Oddwatts”相同。它使用一个恒定电流源，建立管操作，而不是更常规的阴极的偏置电阻器或固定偏置安排。使用的CCS强制放大器永远留在A类模式。以确保两个输出管共享同样被放置在阴极电路的电力输出中的平衡控制。管平衡在怠速时，重要的是适当的操作放大器。这应初始上电并在几分钟后检查，以允许用于初始管差异。之后，它应该偶尔检查，并根据需要重置。读数应该是约41毫伏（mV），在每个测试点（82毫伏共两套）组。如果你不能取得令人满意的平衡，检查接线错误。如果你没有找到，然后尝试换管，看看问题出现在管或保持与插座。如果如下管，然后一个或另一个是满分公差，并需要更换。我发现，以及相匹配的管的偏差是相当小的，即使经过许多个月的使用。的不平衡将减少高达10％的输出功率，但否则不会成为一个问题。高于该水平，它是可以通过更大的电流有管接近最大的热耗散，并且在极端的情况下，失败。当你这样做你实际上是在平衡测量测量毫伏整个欧姆的电阻。这将直接到毫安的数量，特别是管通过。我强烈建议配对的输出管由优质制造商。其他可能的工作，但性能不能被假定为好。

故障排除

正如上面有一个接线错误（包括冷焊点）或管出公差，如果管不会平衡。 (责任编辑：admin)
