Felt 一种采用6SN7(6N8P,6H8C)管的胆前级线路

时间:2012-10-17 20:42来源:hifidiy.net论坛 作者:Julien 点击: 次
很久没设计新线路了，不少人想要6SN7的胆前。 因此这次试验通过的是一种由3个6SN7所组成的线路，线路只有输出耦合，也很简单，可以省下不少购买极间耦合的费用。 图纸里提供了一个最简单的电源，有兴趣的可以自己加强和改善。 除此之外，我会逐步提供它的ECC
很久没设计新线路了，不少人想要6SN7的胆前。
因此这次试验通过的是一种由3个6SN7所组成的线路，线路只有输出耦合，也很简单，可以省下不少购买极间耦合的费用。

图纸里提供了一个最简单的电源，有兴趣的可以自己加强和改善。

除此之外，我会逐步提供它的ECC82（12AU7）版本和 6N1，ECC88（6DJ8）版本，不过我仍然只对6SN7的图纸负责。

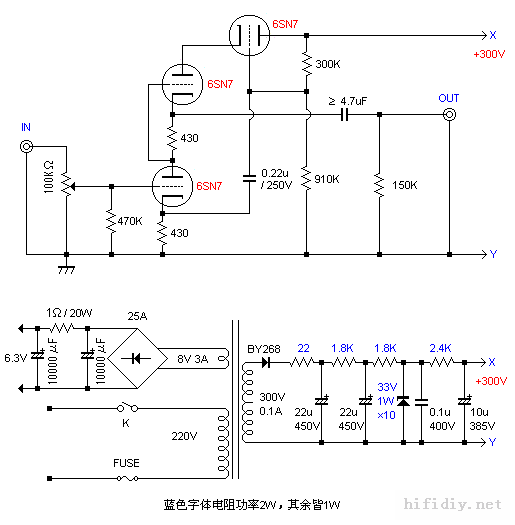

以下是图纸：
Felt 一种采用6SN7(6N8P,6H8C)管的胆前级线路

由于三管的阴极电位相差较大，如有可能请自行分组给灯丝供电。

电路的调试很简单，测量输出耦合两端的电压，在110-120V之间即可 (责任编辑：admin)
