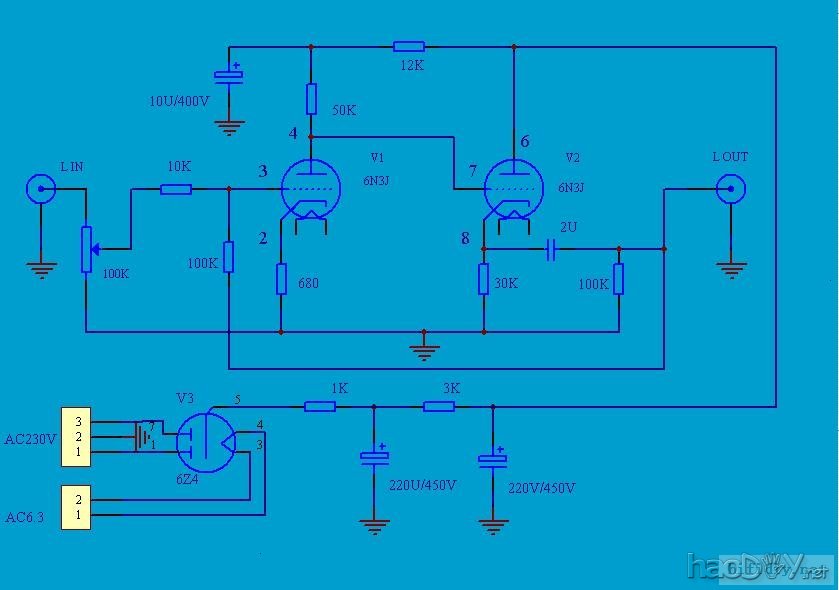

闲来无事，利用手中现有又比较常见的6N3做台前级玩玩，为于便于好装配一改胆管搭棚制作方法，制作了一块PCB板。使整个焊制过程简化了不少，闲话少说言归正传，先上电路图（图是网上找大傻哥的)
pcb板先用电脑设计好后，再将图打印在热转印纸上，上一张打印出来的PCB图样
开始热转印，转印的工具很简单，就是平时用的电烫斗，找一块比制作线路板稍大的先敷铜板，并将其表面的氧化层用细砂纸处理后洗净凉于，再将打印好的PCB放在板上用透明胶带固定好，将电烫斗温度调到最高，通电等其自动断电后，将电烫斗放置在要转印的敷铜板上按压3-5分钟，待其冷后慢慢撕下转印纸，撕的过程中发现有没有转印到的地方，重复转印过程即可，先转印焊接面
转印后的效果
接下来是对敷铜板进腐蚀，我用的是三氯化铁，腐蚀完成后，去掉多余的铜板，把敷板上的碳粉去掉，并把安装元件的孔打好
接下来是对敷铜板进腐蚀，我用的是三氯化铁，腐蚀完成后，去掉多余的铜板，把敷板上的碳粉去掉，并把安装元件的孔打好
上个DIY的PCB打孔小电钻
为了安装时不用对着图纸使元件能对号入座，还要制作顶面的丝印层，打印丝印层的字符
接下来就是转印元件的字符面了，元件面印丝层完成图
本着廉价发烧（无米之人的代言词）目的，所用的零件都是极其普通的阻容元件
接着上图
接下来就是焊接零件了，先焊电阻
上一个上无二十七厂的老牛
秀一下我的机箱
折腾了这么久，开始装箱了
通电试机，总算出声了，音量开到最大，贴到音箱听不到任何噪声，感觉声音还不错，下一步是根据个人爱好来校音
|
