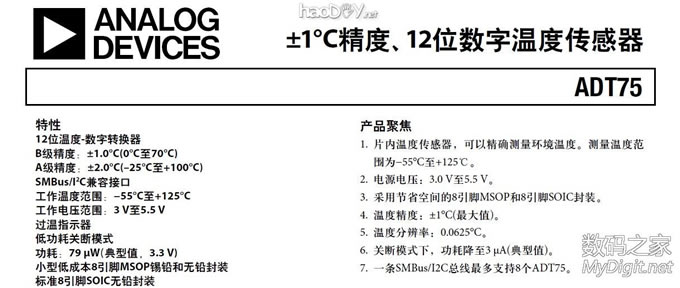

大四啦，也没啥课了，就剩一些课程设计，还有两门无关紧要的选修课，准备滚蛋了，也不知道那个公司能够收留我。。。  刚开学前五周就是两门课程设计，2天搞定，其他时间做毕业设计~~单片机课程设计老师说只要用单片机做个东西出来就行了，没有什么具体要求，也不想搞什么高大上的作品啦，随便做个温度计算了  温度传感器使用 AD 的 ADT75 12位温度传感器，2块多一片，和LM75是一个货色的东西，使用I2C 总线通信。

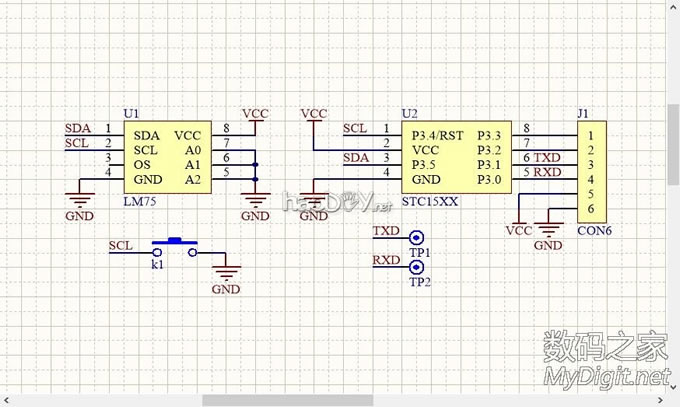

显示屏使用 128*32 的OLED显示屏，单片机使用 STC15L104E ，8个引脚，6个IO口，其中OLED占用4个，I2C占用2个，还有一个按键没IO给它了，就接到了I2C总线的SCL上，反正用I2C读取温度的时候做了出错处理，如果正在读取温度值，你就按下按键，肯定读取错误啦，因此这个温度值就丢弃不要了，所以按键接在上面没什么影响。

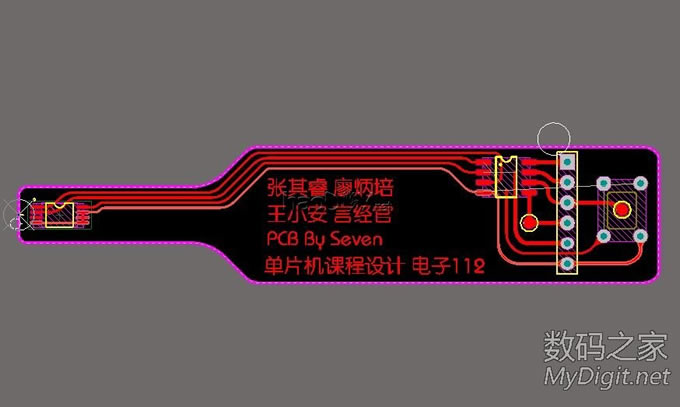

PCB。。。。整个系统就一个 温度传感器，一个单片机，一个按键，一个液晶屏，一个电容电阻都不用。。。老师，您会不会觉得我很抠门。。。？

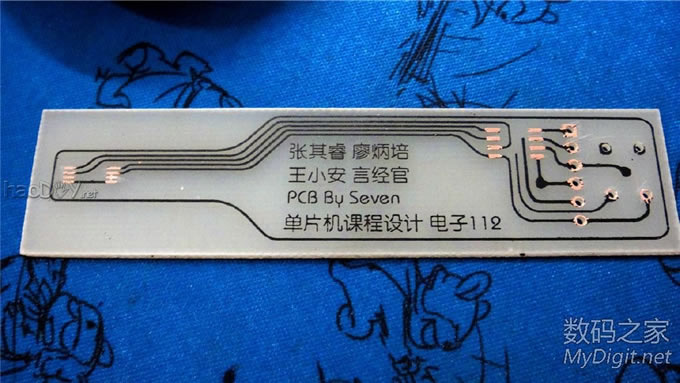

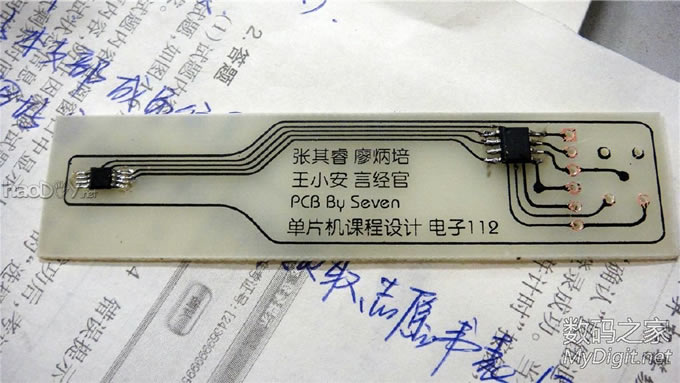

腐蚀出来了，把焊盘部分的碳粉擦掉就行

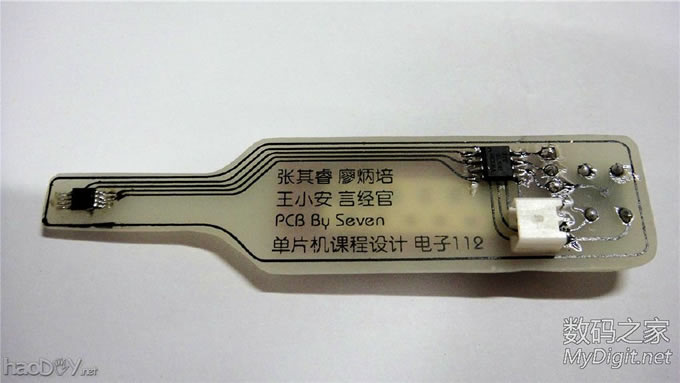

焊上单片机（右）和温度传感器（左）

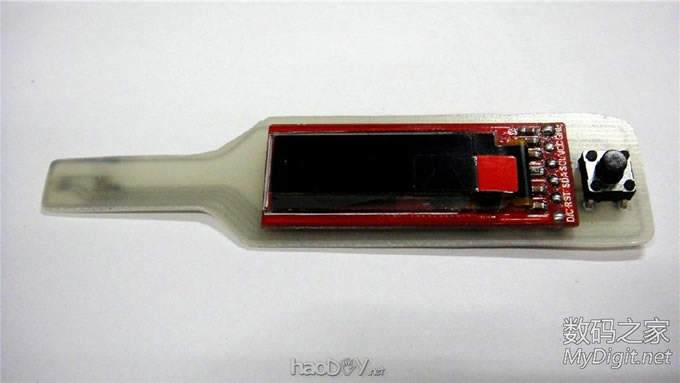

焊上OLED，以及电源接口，按键
背面（正面？？）

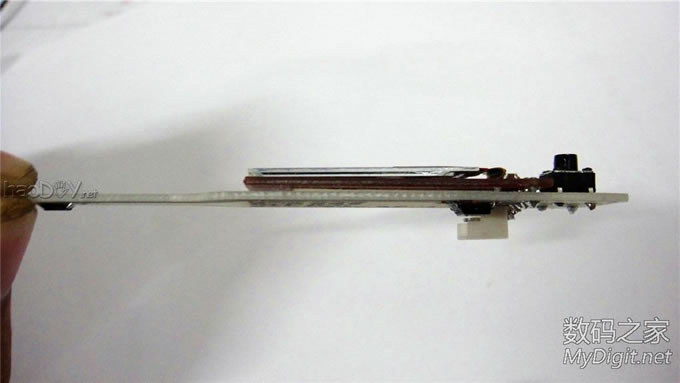

侧面

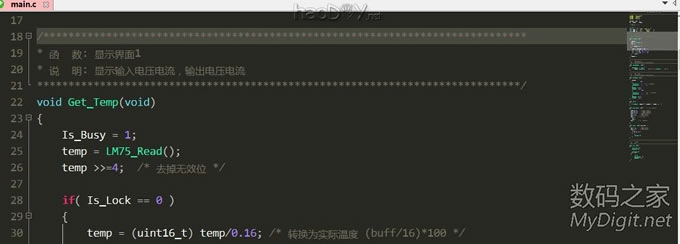

写程序，平时做的东西多，很多东西都封装成模块化了，比如I2C通信，SPI通信等，直接调用就行，没怎么费时间

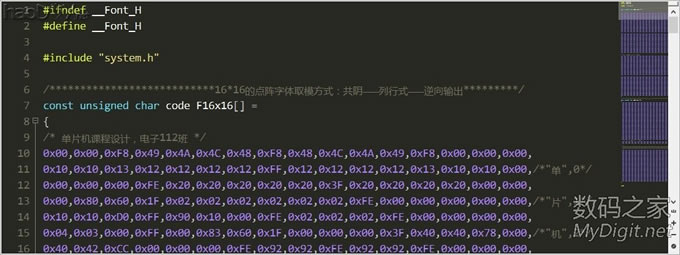

OLED屏没有字库，所以要自己做一个。。。

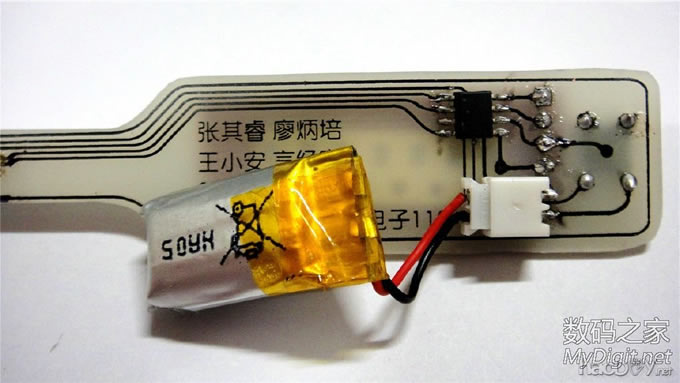

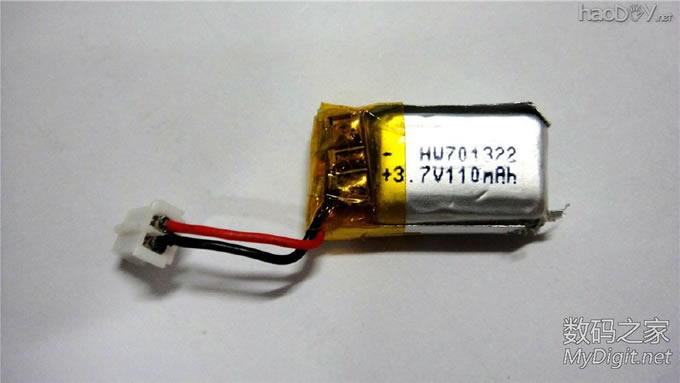

萌萌的小锂电池
上电~~

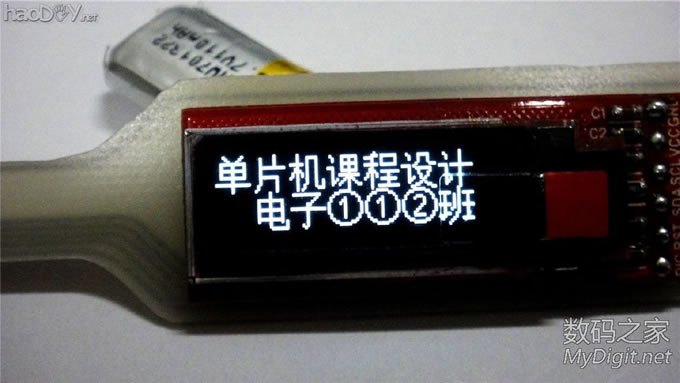

先显示第一屏~~

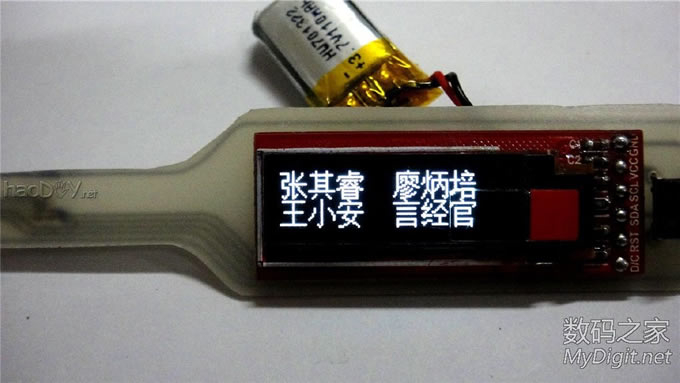

接着第二屏 ，我的队友。。虽然他们什么都没做。。

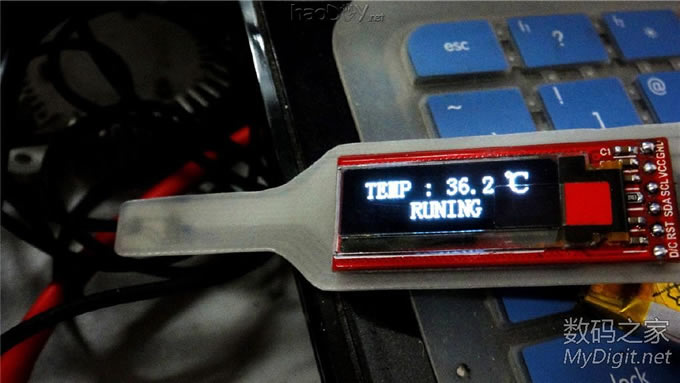

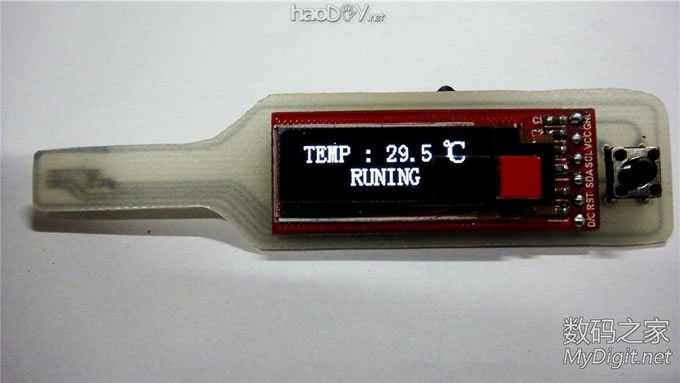

然后第三屏，温度值

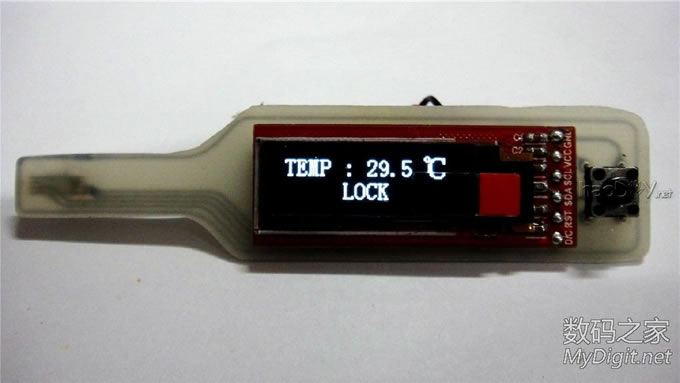

如果按下按键，则温度会锁定，比如你测体温，拿出来的时候按一下按键，温度值就会锁定，不会改变了
也可以当成温度计使用，测测笔记本的出风口也不错~~
准备滚蛋啦，有愿意收留我的么。。  (责任编辑：admin) |
