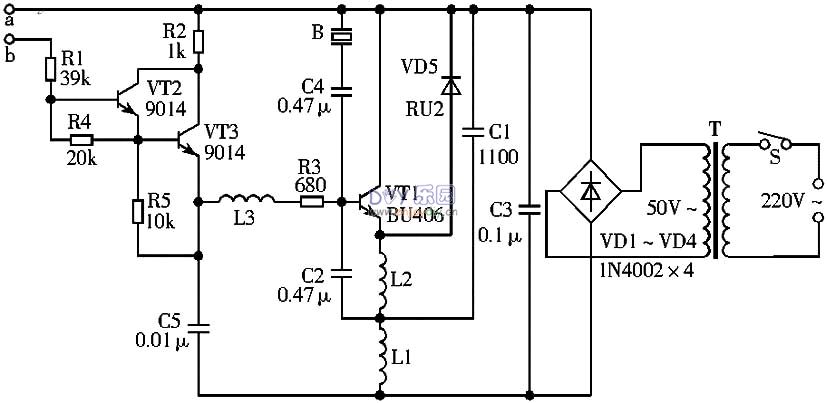

本文介绍的装置能使盆景的假山、树木周围产生层层雾气，犹如山间飘着朵朵白云，极大地提高了观赏价值。 一、工作原理 电路如附图所示。  主要由超声波发生器、水位控制器、电源电路等几部分组成。超声波发生器主要由三极管VT1构成，VT1及其外围元件组成电容三点式LC振荡器，B是超声波换能器，其固有频率fc=1.65MHz，电容C1、C2决定振荡幅度，其固有频率略低于fc，L1、C2为正反馈元件，其固有频率略高于fc，VD5为VT1的保护二极管。由于雾化时B浸在水中，水位控制器由VT2、VT3等元器件构成，作用是： （1）为振荡电路提供基极偏置电流； （2）当盆景中水位低于设定值时，使振荡器停振，起保护作用。VT2、VT3接成复合管，通过L3、R3向VT1提供基极偏置电流，L3为高频扼流线圈，阻止超声波信号进入水位控制电路。调整R1的阻值，可改变VT1的基极电流，从而控制整机的工作电流。a、b为水位控制线，平时浸没在水中。雾化器正常工作时，若水位下降到一定限度，a、b脱离水面，VT2、VT3便截止，水位控制器停止向VT1提供基极电流，整机停止工作。 二、元器件选择 VT1的质量是制作成功的关键，最好采用意大利SGS产BU406、BU407或BU408等大功率高频三极管，要求fT≥100MHz；VT2、VT3可用9014型等NPN型硅管，要求β≥100；VD1～VD4可用1N4002硅整流二极管。 所有电阻最好全部采用RJ-0.25W金属膜电阻；电容采用CBB-100V聚苯电容；电感L1可用φ0.51mm漆包线在φ10×10mm磁芯上绕27匝，电感量约24μH；L2用φ0.69mm漆包线在φ6mm钻头绕2.5匝，然后脱胎取下，电感量约0.22μH；L3可用270μH色码电感器；换能器B是关键元件，应采用φ20×1.25mm/1.65MHz或φ20×1.2mm/1.7MHz高强度压电陶瓷片；变压器T要求次级电压为50V，功率40W；S用小型船形开关；VT1最好安装散热器；换能器B不能离水通电，否则将烧坏。盆景中水深以4～6cm为宜，应清洁。装好后调整电阻R1，使总电流为0.6A左右。 所有元件可装于自制印制板上，也可用薄胶木板钻孔铆上空心铆钉，装上元器件再用导线连好，各元器件位置配置适当即可。 (责任编辑：admin) |
