智能无线供电输电电路 附视频

时间:2013-02-21 16:42来源:www.ndiy.cn 作者:两壶居士 点击:
智能无线供电电路 无线供电是一个很吸引人的制作课题,许多电子类杂志和论坛上都有关于制作无线供电电路的介绍,这些电路虽各有千秋,但都有一个共同的不足之处,一是传输效率不太理想,二是不论有无接收器在工作,发射部分都一如既往地向外源源不断地发射能




视频由管理员代为贴上,致谢..
第一个视频演示:没有负载时,发射器的红灯闪动,表示它工作在间歇状态.如这时把小台灯移近发射器,它会自动检测到负载,变为连续工作状态,指示灯变为绿灯,同时台灯发出强光,最大功率约4W.整机的电流约200mA.
移开台灯,发射器又自动转为间歇工作,整机电流自动降为10~20mA之间摆动.

第二个视频:将发射器的维修开关闭合,红灯不再闪动,而变为长明.将台灯在发射线圈附近移动,可任意调整台灯的亮度,从最亮至熄灭,这时的台灯成为一个无级调光的灯具.

第三个视频:断开维修开关,绿灯仍然闪动,将台灯离发射线圈稍远处,台灯也闪动发光,这时它就是一个闪光信号灯

智能无线供电电路
无线供电是一个很吸引人的制作课题,许多电子类杂志和论坛上都有关于制作无线供电电路的介绍,这些电路虽各有千秋,但都有一个共同的不足之处,一是传输效率不太理想,二是不论有无接收器在工作,发射部分都一如既往地向外源源不断地发射能量,这是不能令人满意的。

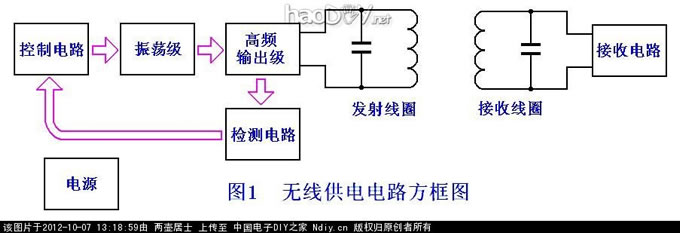

笔者所设计的这个无线供电装置,除了传输效率比较高,它还有一个显著的特点:能自动检测有无接收部分工作,只有检测到确有接收器在工作,它才会连续辐射无线电能,否则就始终只工作在低能耗的检测状态。其工作方框图如图1所示:
智能无线供电输电电路 附视频

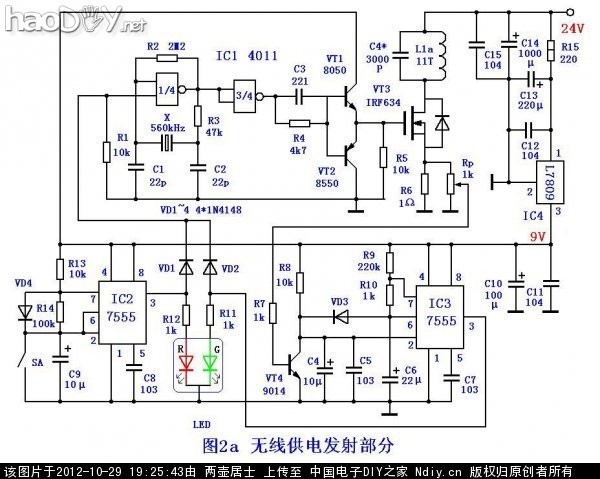

发射部分采用CMOS电路与场效应管的组合,这种组合不仅效率高,而且控制也简单易行。发射线圈采用李兹线和蛛网式绕法,以取得较高的变换效率。电路见图2a:
智能无线供电输电电路 附视频
工作原理:
1.发射部分
振荡源由1/4个CD4011和遥控器用的晶体组成晶振电路,实测振荡频率为560kHz,这个频率对收音机的中波段有两处干扰:560kHz和1120kHz。因手边没有更合适的晶体选择,也只好将就了。
4011是一个2输入端与非门,所以电路能否工作还取决于另一个输入端的电位,此输入端的电位由IC2(555电路)的状态决定, IC2输出占空比约等于1/10的方波,所以使高频振荡电路的工作与间歇时间比也等于1/10。
4011的另3个与非门并联起来作为推动级,把振荡与输出级隔离开。为了能在小功率的推动下也能输出足够大的高频功率,输出级选用场效应管IRF634,场效应管是一种电压控制器件,原则上不消耗激励功率,但它的极间输入、输出电容很大,有几百pF,如果直接接到4011的输出端,会因为CMOS门电路的输出电流很小而使波形的上升时间和下降时间变大,而导致效率下降。所以我还在CMOS门电路的后面加了一对互补的三极管,此互补管接成射极输出,具有极小的输出电阻,可以使方波的上升和下降时间大大减小。实践证明,加上了这级电路后效率有了明显提高。而且,使空载和有负载时的电流有显著的区别,这就为无线供电的智能化提供了简单可靠的检测依据。
在没有负载时,也就是说,无线供电的接收部分没有靠近发射线圈时,VT3的源极电流很小,R6上的电压降还不足以使VT4导通,所以IC3的第2脚上没有触发脉冲,第3脚上也没有高电平输出;一旦接收部分靠近了发射线圈,从发射级接收了足够的能量,于是使得VT3的源极电流增加,R6上也产生了足够大的电压,能够推动VT4导通,在VT4的集电极产生了幅度足够的负脉冲,驱动IC3使之输出高电平。此高电平通过VD2再送到晶振的控制端,使其工作在连续振荡状态,这样就完成了负载检测的任务。
