一、题意
　　当电路得电，便能以1-4-7-2-5-8-3-6-9的顺序循环显示数字，几秒钟后就停显且消隐。当用手指触摸一下触摸电极，电路又开始上述显示过程，大约10秒钟后自行停显并消隐。尔后，再触摸，又重复以上显示，约10秒钟后自行停显且消隐的工作过程，如此周而复始。
　　二、注意事项：

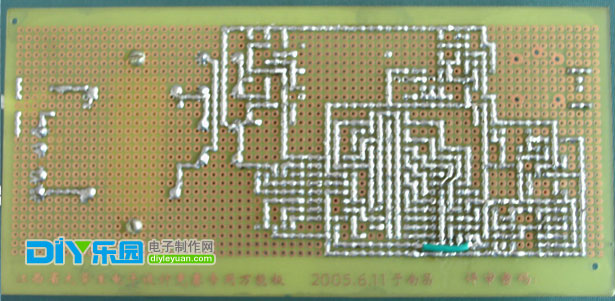

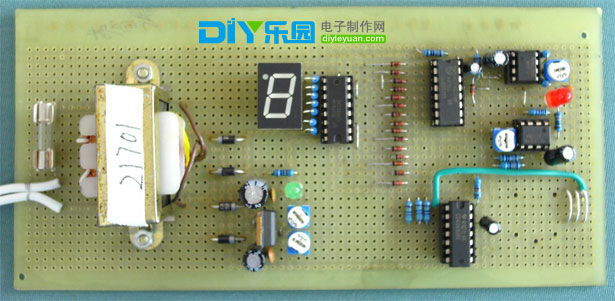

　　①为了稳定可靠，触摸电极用单股裸线做成订书钉“［”形状，再选定位置，如同跳线形式的焊在万能板上，从插元件的板面触摸。
　　②为了显而易见，稳压电源的输出，用绿色发光二极管作指示。
　　③为了容易判定触摸开关的工作情况，要求用红色发光管指示，当手指未触摸电路的触摸电极时，红色发光管亮，而当手指触摸电极，一旦触摸开关工作时，红色发光管熄灭。
　　三、参考电路原理图
　　说明：此图为修改后的电路原理图，教材上的电路图和网络上的电路图有点问题。修改内容为。电路图左上角的两个二极管D2，D4。电路设计制作：蔡国瑞。本文章版权归DIY乐园电子制作网所有，转载请保留链接。
