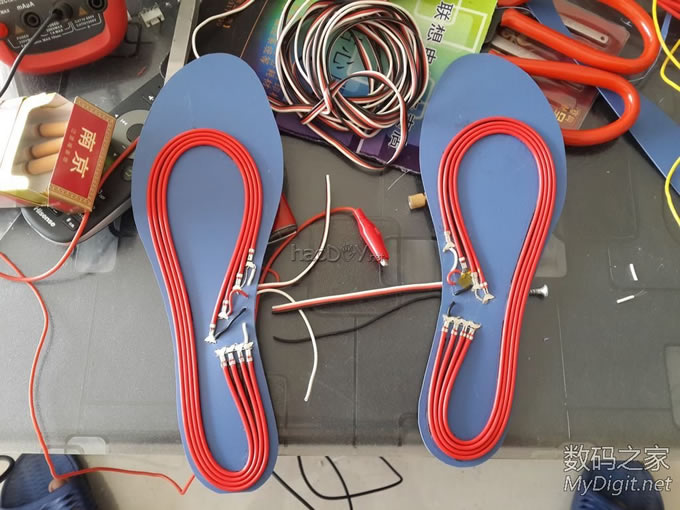

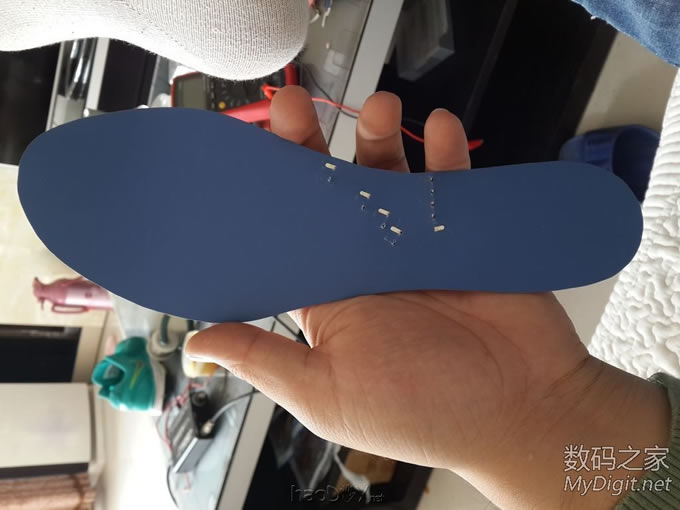

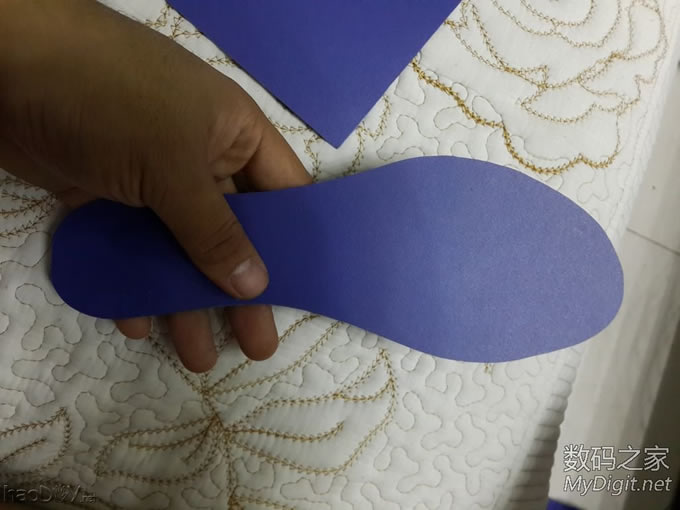

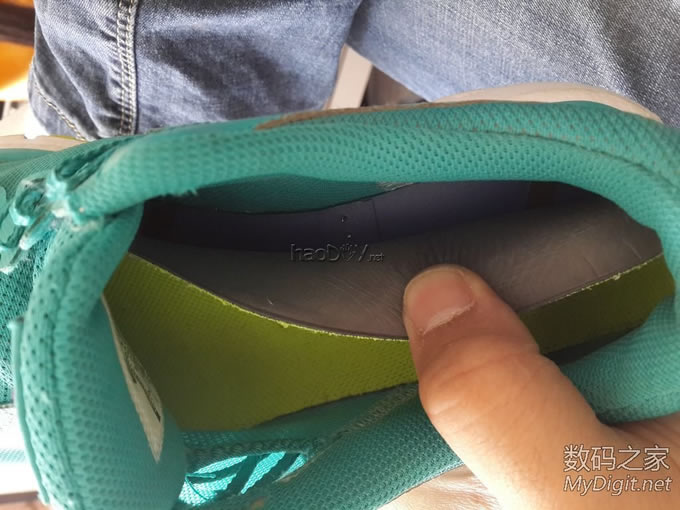

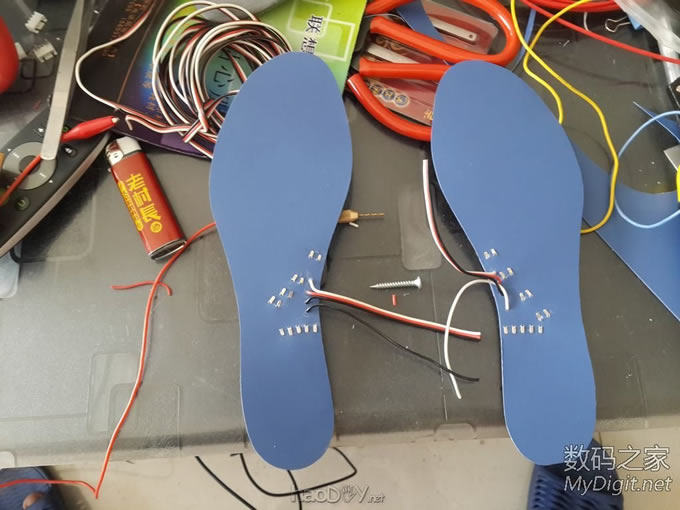

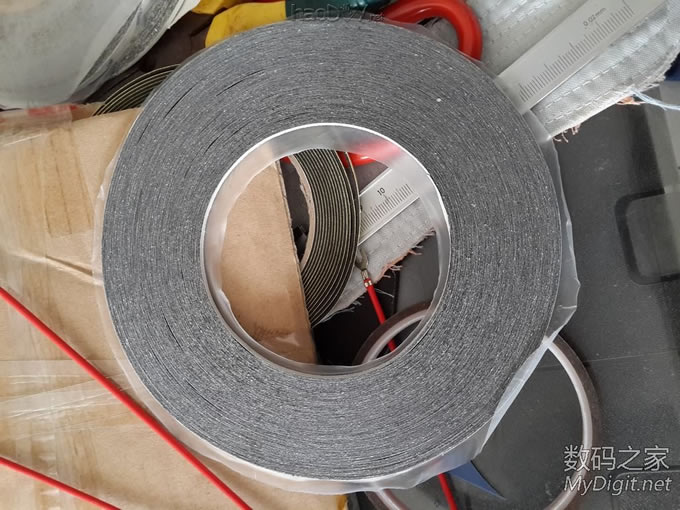

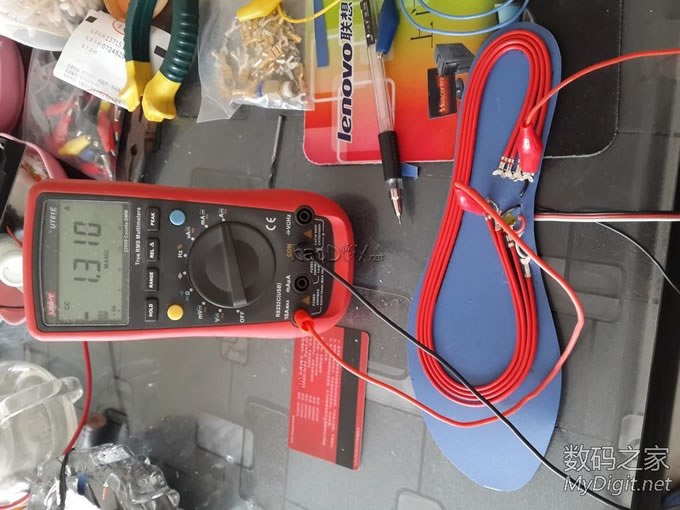

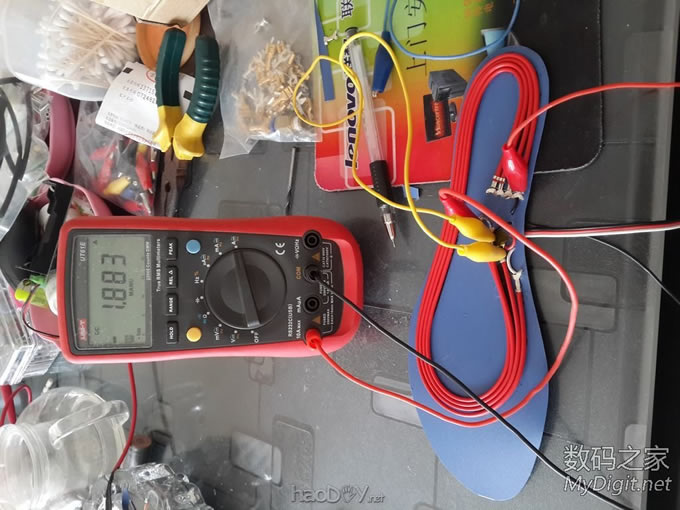

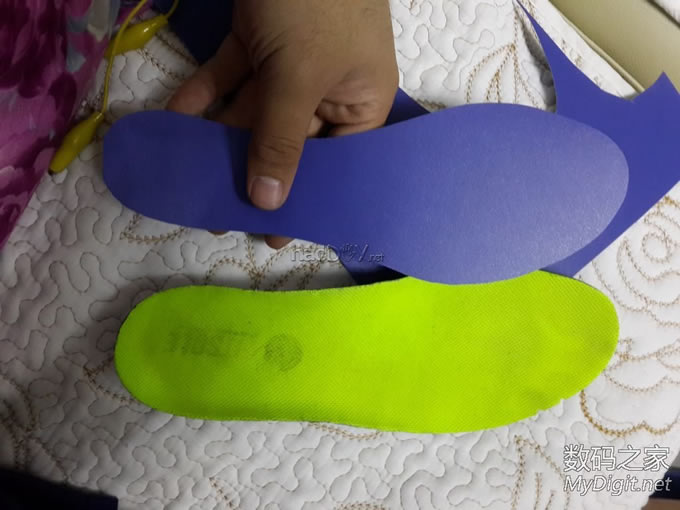

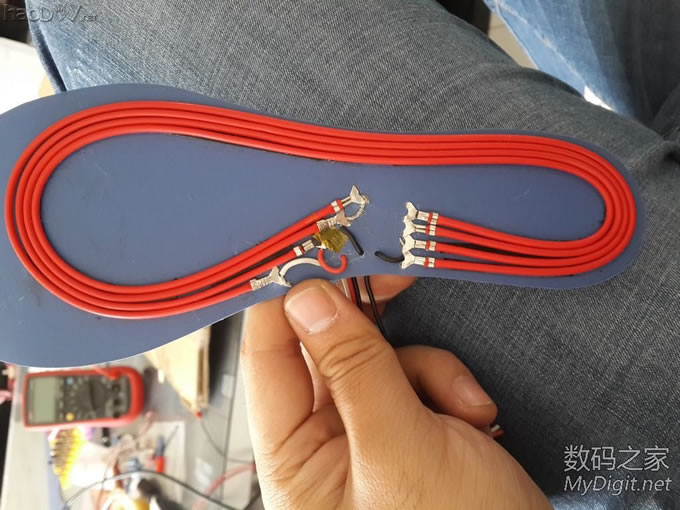

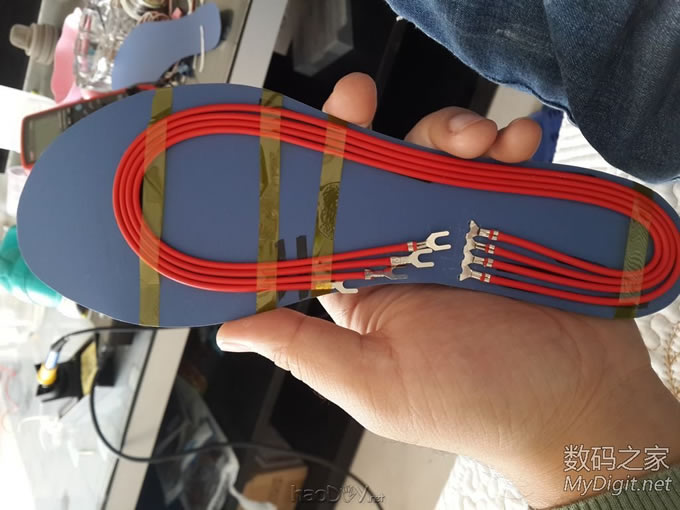

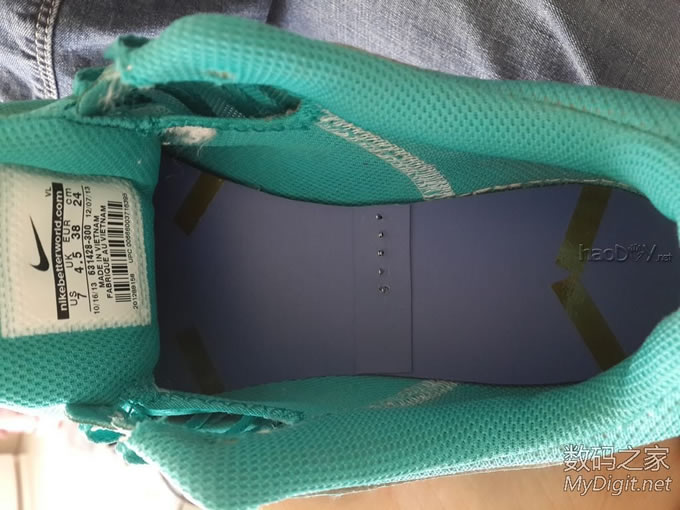

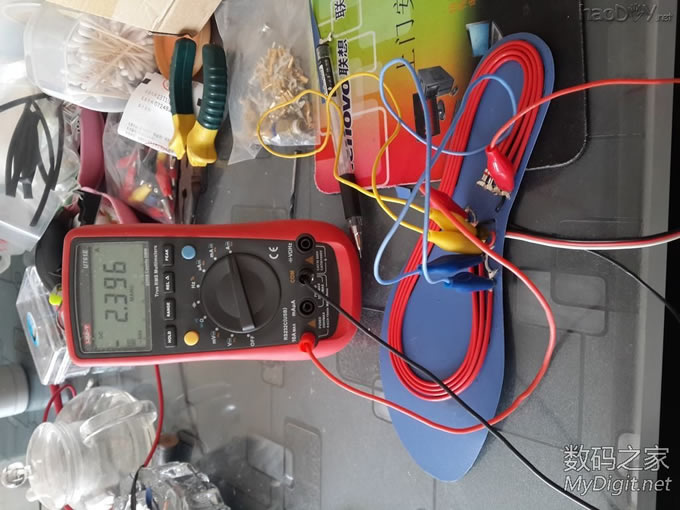

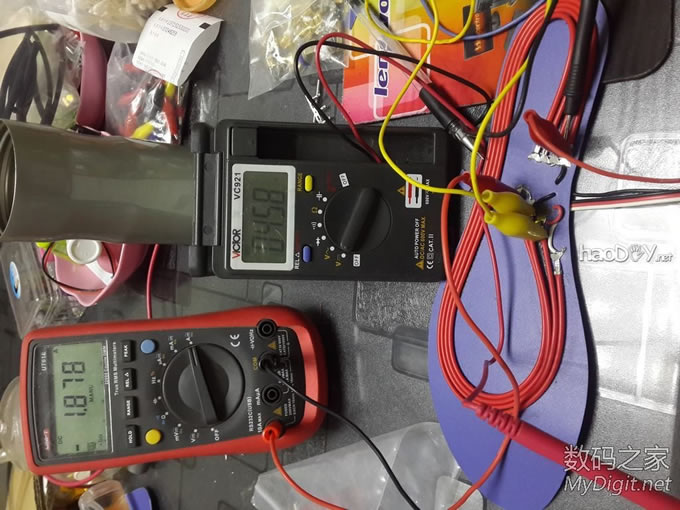

碳纤维加热鞋垫已经完工。 剩下的就是做电源和接头什么的了。 下面是制作过程; 前段时间发了帖子讨论了发热鞋垫的公式 http://bbs.mydigit.cn/read.php?tid=1394861 然后买了材料开始测试加热鞋垫的功率等 http://bbs.mydigit.cn/read.php?tid=1414125 以下为加热鞋垫最终版了。经过论坛多个朋友的指点,加热鞋垫改良。 上一贴的布鞋垫对于铁氟龙的加热丝来说不能防止硌脚的原因,不过上一贴只是测试可行性。 这一贴解决大家所想到的问题。 1.这个蓝色塑料板是档案盒子裁剪下来的,经过测试。70度不被热化。所以比较有保障 2.这个蓝色塑料板可以有效的防止布鞋垫那种硌脚的效果。 3.塑料板比布鞋垫容易固定。 4.塑料板除了加热线以外的空余区后期会做填充。和加热线一样厚道。有效的减小硌脚感。 5.放在鞋垫下面也就是增加3MM。别的没什么样。而且把鞋垫放上去。让媳妇踩了踩没有什么不舒服感。 6.加热鞋垫通过4线分为三档。 一档电流为1.3A 4.几V。可以持续加热不烫脚。温热 二档电流为1.8A 4.几V。可以快速加热,然后关掉 三档电流为2.4A 4.几V。可用电源直接加热。这个档更为快速。虽然在外用的极少。不过还是安装上比较靠谱。 这几档的电流和电压在最后几张图有。刚刚又测的发上来。 瞬间就能感觉脚丫是暖暖的。 以上几档希望大家伙能帮我想想电池组怎么解决。 是直接18650带保护板上。还是加升压电路。 等做完加热鞋垫后统一来做接线端口和电池组。拖延症我得治,不过最近家里的事比较多。可能会慢一些。不过到媳妇下村的时候能用上。 来看图吧。 在单位发现了坏的档案盒子。这张有马赛克。只看蓝色塑料板,别看别的。 剪下来的鞋垫剩余部分 剪成的鞋垫模型 按照媳妇的这个鞋垫剪的 剪完后放入鞋里的效果,基本可以说严丝合缝 开始打孔,1MM钻头 打好的孔 插入开始做好的加热线端子 这是背面加热线的插入的样子 然后用两面 用上面的两面胶贴服 贴服完后拿茶胶带先固定一下 测试带线放入鞋里,基本完美,线在下面 放入鞋垫,正好。和原来放入鞋垫没什么大的区别。穿上去也一样。不会像测试时用的布鞋垫一样硌脚。 楼下继续。 这个时候是大家发挥的时刻到了。 接楼上 放入加热鞋垫后又放入鞋垫的样子 放入鞋里基本可以,把固定胶带撕下 然后把尾线打孔插入,和开头的一样。在此不重复 固定所有端子 打孔接线 接完线后的样子 直接通电测试 测试了三档的电流与电压一档为1.328A 4.76V 二档为1.878A 4.58V 三档为2.364A 4.47V 大家的小手是否该点起来。 (责任编辑:admin) |
