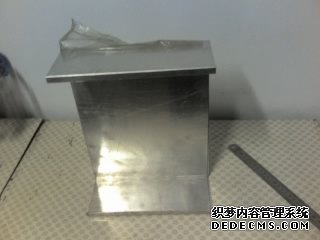

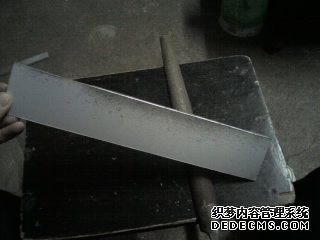

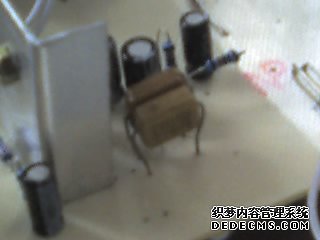

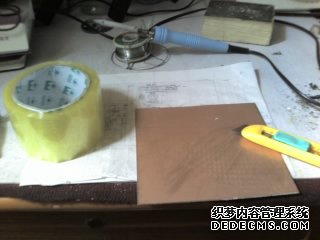

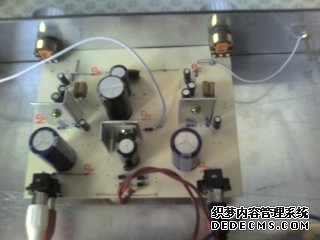

很多朋友刚刚接触到电子DIY或功放DIY，可能不很清楚的知道如何动手，打造一台有自己独特风格的功放机。本文从细节上从头到尾较详细的描述了经典机型TDA2030双声道简易功放的制作，外加外壳及面板的制作安装，由于笔者水平有限，也是相当的新手，大家相互探讨哦。 需要的工具有很多，见下图。  先准备一个铝皮，可以到铝材市场去买，但他们一般不会给你裁剪，你只能买一整张；也可到铝合金门窗加工店去淘边料，压制成如图的形状，两边可以加装面板，面板用铝塑板，建材市场有卖。  将铝塑板裁剪好，用小钢挫将边角挫好，拐角处可以挫成圆角。  设计功放用到的电路图纸，关键是刻板用的电路连接图纸，画图时应注意几点： 1.一定要符合元器件的尺寸，手绘图纸经常发生大小不符的事情，再改就要费周折了； 2.注意预留出芯片的散热片，接插件，基座等部件的安放空间； 3.一点接地，地线尽量宽，信号线不要太细及绕圈，以及其他大家知道的布线规则，这里不再列举。 之后的工作就是刻印覆铜板。方法有很多： 1.记号笔法，这种方法对记号笔的质量和腐蚀温度及浓度都有很高的要求而且效果也不是很好； 2.刀刻法，就是用刻刀一刀一刀的将电路刻出来，但是这种方法耗时又耗力，无一定毅力的朋友不要轻易采用哦 3.胶带法，也是我用的方法。推荐大家采用。将覆铜板清洁好，贴上宽胶带，然后用刻刀将胶带刻开，去掉要腐蚀的部分，然后将板放入三氯化铁溶液中即可，这样溶解的温度、浓度都无苛刻要求（当然越高越快了了哈哈）。  腐蚀好的板子，用酒精擦拭后，安插好元器件，焊接成型。  根据一定的发烧理论，选择一定优良器件，如耦合电容用到银云母电容，发烧的乐趣就是在于选件及其后的对比品味。其他还有很多地方都可以加进自己的想法，升级改进。  在前后面板上打上合适的孔，用来放置开关，电线，旋钮等。由于可调电阻的固定，电路板只需将尾部再固定一下即可固定在机壳内。
