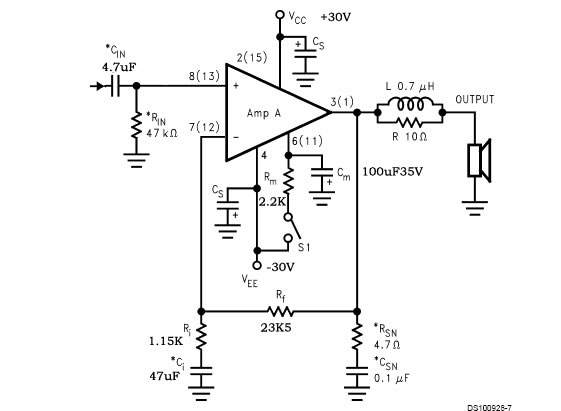

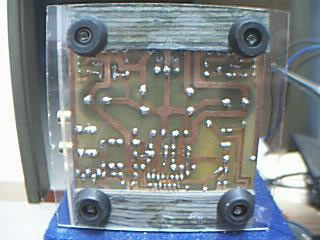

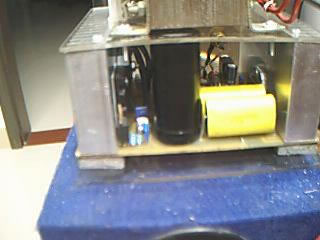

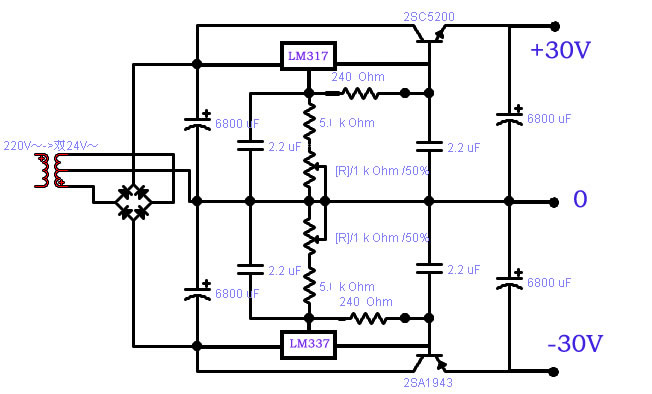

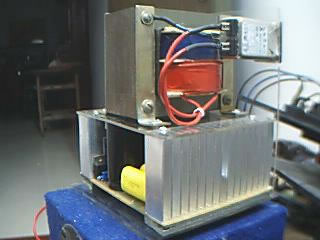

按national提供的原理图，及自己的几盒子“废品”中有的元件做的LM4766功放。 简介： 带稳压电源的纯后级双声道功放，无音量控制（普通电位器噪音大，进口的对我来说太贵，功放是接电脑的，电脑有音量控制，功放有音量控制也就是多余了），功放IC使用LM4766，电源变压器用220V变双24V50W E型（为什么是50W的不够吧？没办法我就只有这个）。稳压电路用LM317＋2SC5200、LM337＋2SA1943（2SC500/2SA1943它不是用做功放后级吗？因为有一对“国产管”，用过觉得不好，就扔在一边了，用得着还是别浪费）。 先说功放部分的元件选择如下图： 此主题相关图片如下：  Cin：4.7uF250VCBB Rin：47K Cs：2.2uF独石电容 Rm：2.2K 根据|Im|>0.5mA算出，两声道共用 Cm：100uF50V电解 Ri：1.15K DALE Rf：23.5K DALE Ci：4.7uF50V无极性电解 Rsn：2.2欧 Csn：0.1uF R：10欧 L：在R上绕了6T。 电源部分： 使用LM317，LM337组成可调稳压，用2SC5200、2SA1943做射极跟随扩流，本来想用national推进的推荐的扩流电路，不过我堆“废品”中找不到合适的东西。这个电路只能够做到稳压，不能过流保护，有一定的波纹抑制能力。 原理图如下： 此主题相关图片如下：  电容用了4只6800uF的国产电容，5元一只，便宜啊，因为板子位置不大（原因后说），所以也不能用大大水塘了，但有LM317/337在也过得去了。 电路板制作： 用PS画的，其它软件我不会 正面效果图： 此主题相关图片如下：  设计因为考虑了散热片的安装，板的大小定为12cmX10，方便装有机玻璃外壳（10CM的位置这刚好能排下4只6800uF的电容），两边2CM的位置就是要来按散热片。想了很久还是要用4条跳线，2条电源2条反馈（受自己制板技术限制，不能造太细的线）。带3.5立体声插座输入，两个莲花座位输出（这个是不是叫莲花座？）。 电路板走线图，用来打印在热转印纸上，再烫在铜板上，自己洗板。 此主题相赝计缦拢?  完成之后的图： 后面 此主题相关图片如下：  底 此主题相关图片如下：  带EMI滤波，一时找不到大的热缩管，没把220V的接头套上，使用时要小心电死 此主题相关图片如下：  此主题相关图片如下：  此主题相关图片如下：  继续3 此主题相关图片如下：  使用中 此主题相关图片如下：  实际使用： 第一次开机Rsn容易烧，可能是因为0.25W的耐压不够吧，又找不到大功率的，只好把Csn换小了，让它承受电压，也使Rsn不会有很大电流，但频率就高了很多，对消除放大器的高频自激没益； 感觉高音强了点，可能输出的电感不够大； 有点噪音，把反馈电阻换成DALE就没了，开始时用的是普通电阻； 把耳朵靠近喇叭会听到交流声，离远（0.5米吧）点就听不到了； 10X5X1.8的散热片也足够了，不听歌时只是温暖，听几个小时就烫手了。 最后做出来的感觉真好！ 刚又做好了一台电流反馈功放。没有用稳压，电容量也少了很多。但是就没有一点杂音，而这太用了稳压也一样有杂音。 相位补偿电容电阻也是一样参数，但没有出现烧电阻现象。 LM4766用了一段时间发觉有些声音会变音，用电脑听MP3在开始和结尾时会出现很底的轰鸣声。 而且发热有时很厉害，但有时有没事。 综合上现象，这功放有很严重的问题。 估计是有高频自激，试过短路输入电容，反馈电容也是如此。另外接电源也是如此。 电路基本是抄national的，应该没问题。 那么原因可能就是出在电路板布线上了。 这个功放算是失败了。 (责任编辑：admin) |
