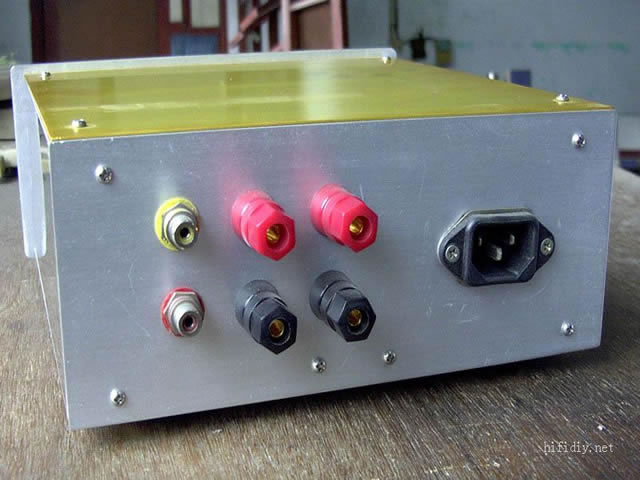

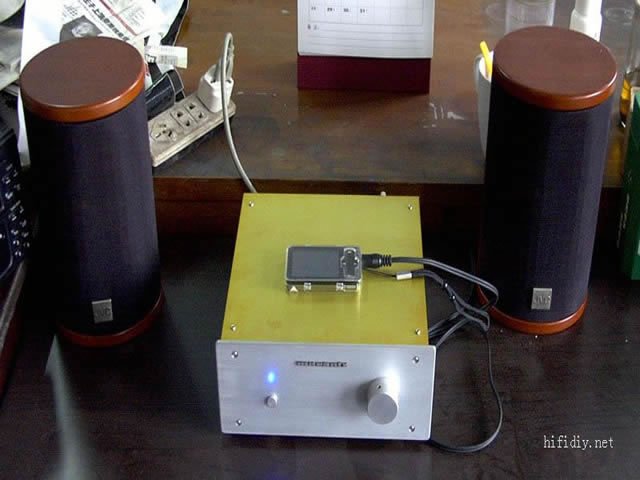

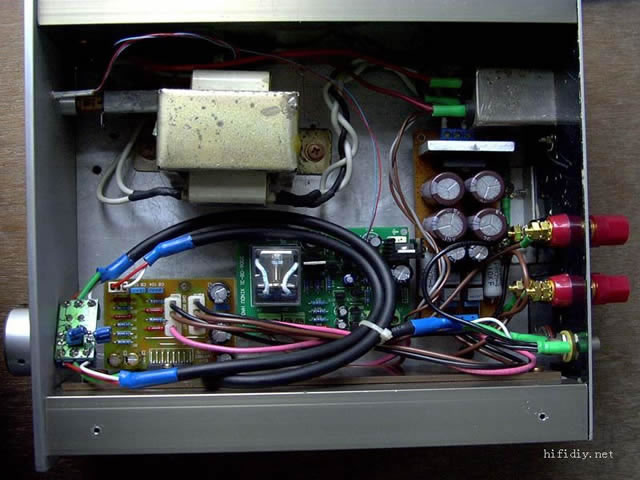

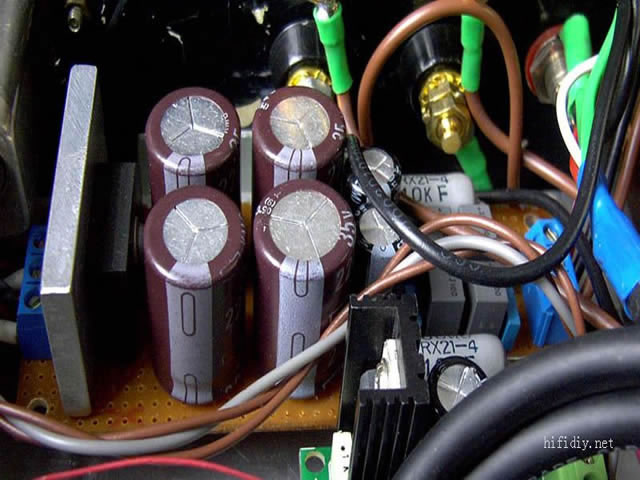

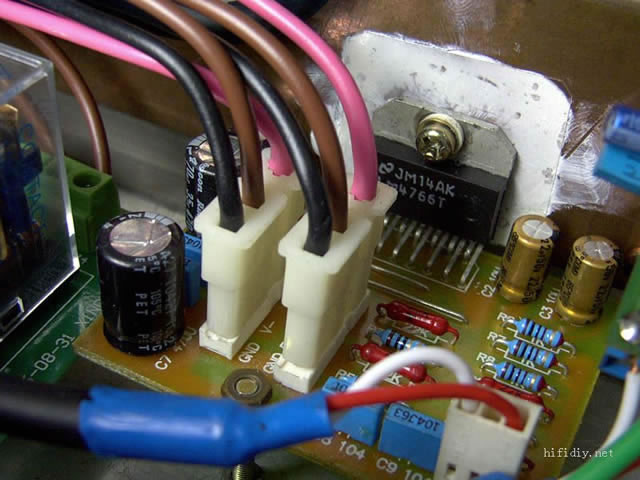

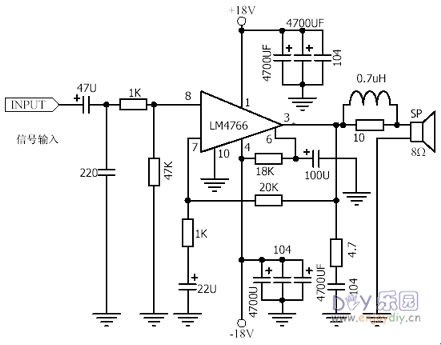

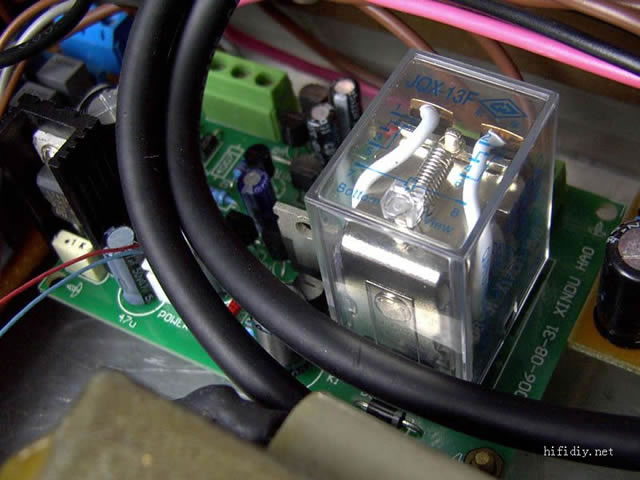

友实做作品： 最近装的LM4766T的小功放，机箱是从坛子里zhuo兄那里买的一个没有上盖的前级机箱，把前级板拆了，电源变压器有40W将就用吧，另外找了一块3mm的铝板作面板，一块0.8mm的铝板作上盖。全部手工制作，车制的铝旋钮和电源按键，然后氧化。上盖氧化成金黄色，其余本色。 功放板是ljm-ljm兄送给我的，保护板是自己的，电源板用洞洞板。散热器用的是一块3mm的紫铜板与铝型材上为一体，散热绝无问题  我的小系统！家电买的JVC，这套听人声很不错。 呵呵，桌子有点脏，大家原谅一下。 后面屁股！      LM4766介绍： LM4766是美国NS公司推出的双声道大功率放大集成电路， 每个声道在8Ω的负载上可以输出40W平均功率，而且失真小于0.1%，在国半公司的产品系列中，LM4766被归入“序曲（overture）”系列，属于最高端的单片双声道音频功率放大集成块。 LM4766的指标是非常诱人的，好的功率集成电路其失真和信噪比都是很不错的，LM4766能做到在人耳可闻频段，30W功率输出的情况下仅仅只有0.06%的失真 和噪声值，国半的功率集成块的设计能力可见一斑。我们有理由相信，如果配合出色的电路设计，LM4766所能发挥的效果也许并不是只用是否“达到HI-FI”就能够评论的。当然，也并不是说但凡采用了LM4766功率集成块，就一定能够达到HI-FI效果！功放的设计是个系统的工程，马马虎虎随便搭接一番，自然不会得到什么好的表现。 该集成块内部还具有完善的保护措施：过压、欠压、过载、超温（165℃时输出自动关闭，155℃时自动恢复工作）及该公司专利——安全工作区SPIKE峰值保护（保证集成功放末级对管工作在特性曲线的安全工作区内等功能）。可以说，采用LM4766设计成功的功率放大器，一般都能达到相当的安全性能。另外，LM4766内部的两个声道都具有独立的静音电路，并且通过两根引脚引出。它的作用是可以关闭LM4766的输入，使内部的功放没有任何信号输出，这两根引脚以一定方式连接后，能消除开机过程中的冲击。从DATASHEET上我们可以看到，在LM4766的供电电压达到+-30V，并且有足够的信号激励，那么，LM4766将输出40W的功率推动扬声器单元，这种功率，已经能够把绝大部分的多媒体扬声器推得服服帖帖。更何况，大家在平时欣赏音乐时候，大概也就1、2W的功率就足够响了。根据以往的经验，LM4766功率尽管不算很大，然而推力却较强,音色厚实、丰润雍容柔和耐听，用它推动中小型音箱，可以有效避免中小音箱的音色容易出现单薄、纤弱等不足，甚至可享受到类似电子管机的音色。 下图是LM4766的应用电原理图：  (责任编辑：admin) |
