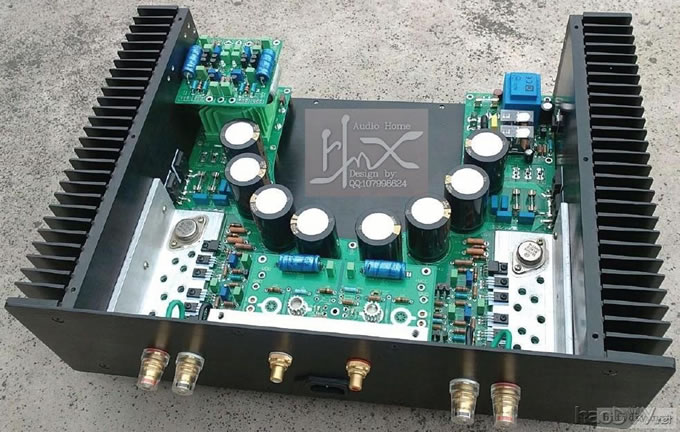

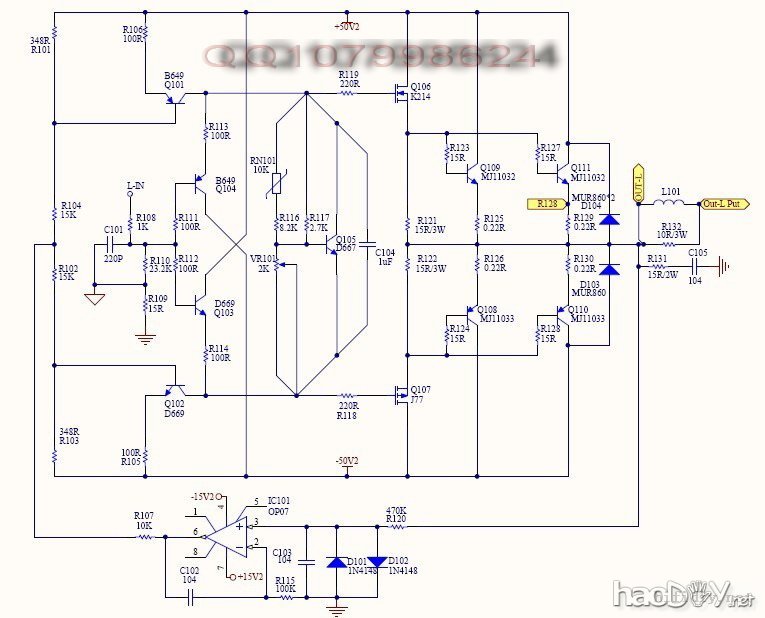

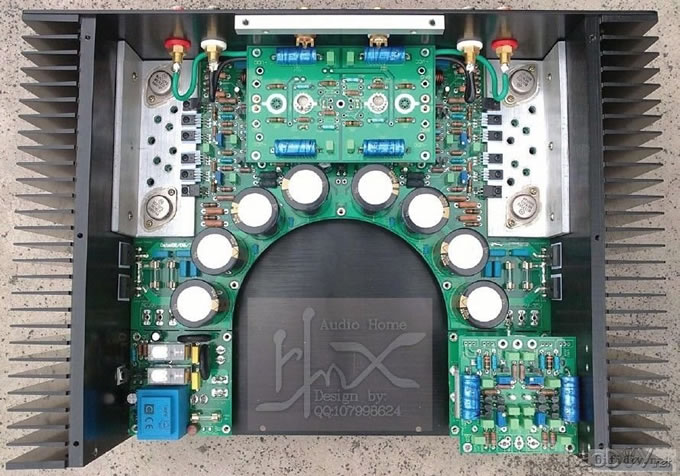

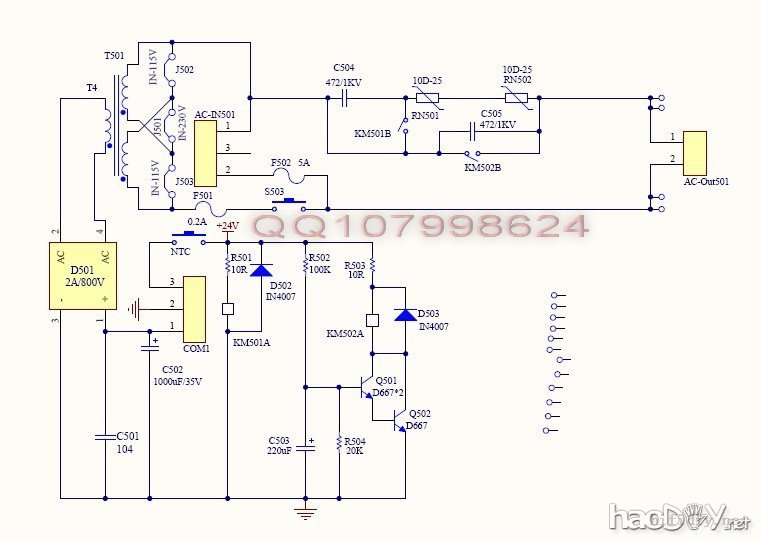

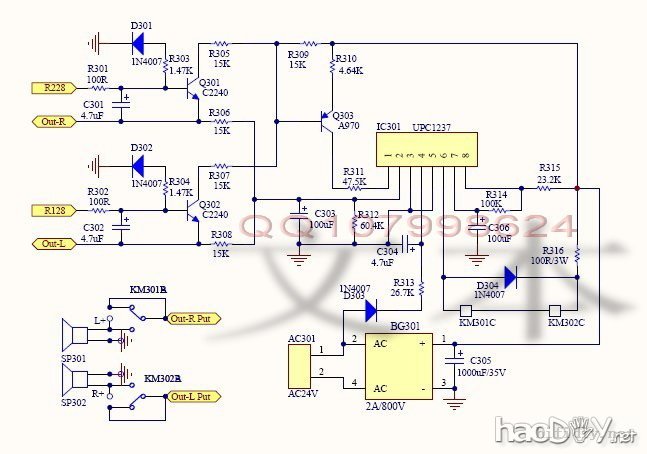

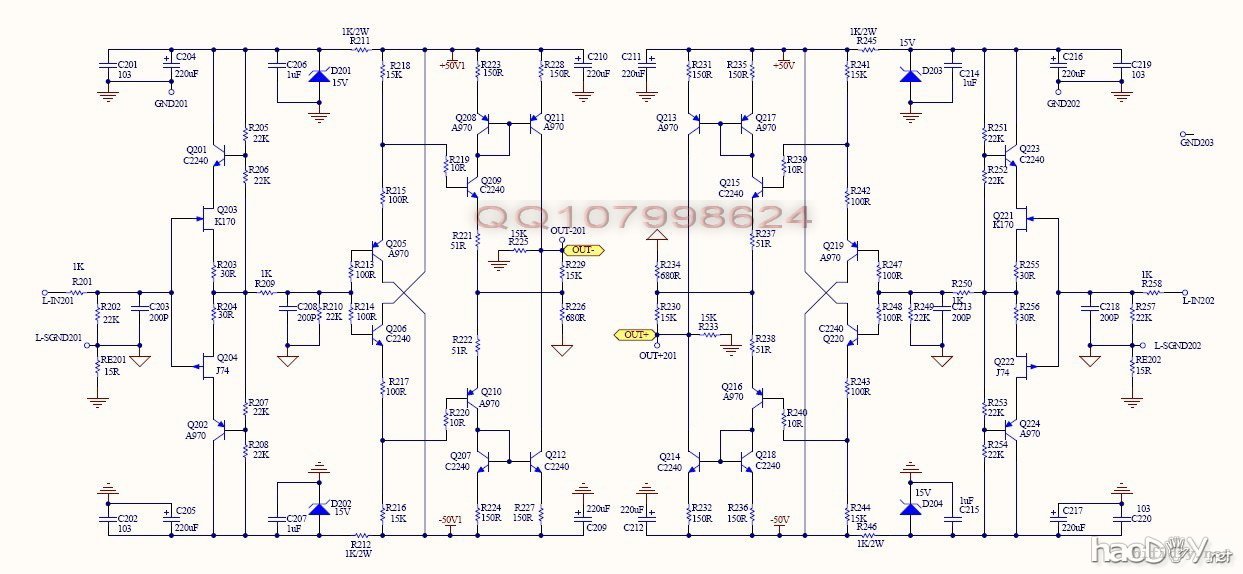

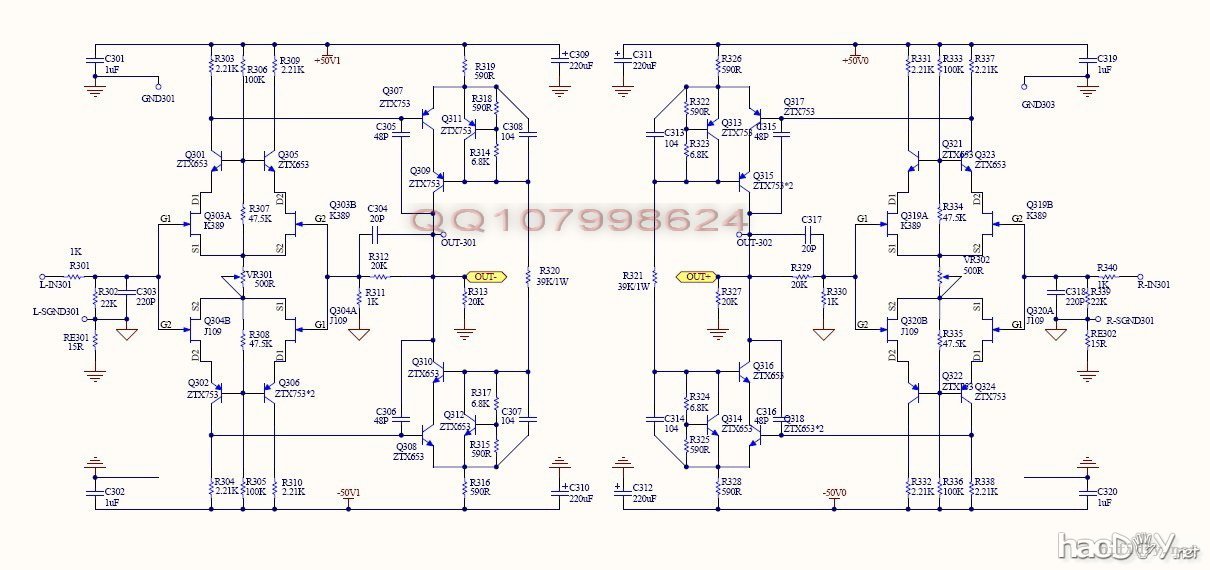

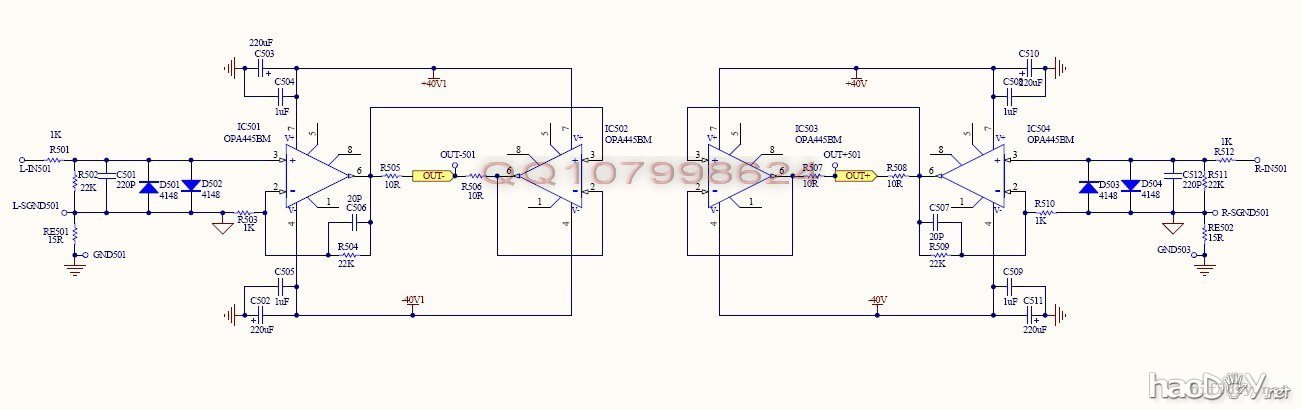

前言： 众观坛上很多作品不论大至几100斤重，小至几斤重都没什么个性，机内连线有如盘丝洞一样，看着就不喜欢所以吸采这些经验特采用打破传统小板PCB布局。采用一板过大整合型式，而且根据机箱尺寸完美结构不多不少设定PCB外型和尺寸  先说说电路结构组合: 为了远离盘丝洞，决定采用大整合模式。为了增加玩法特意采用小信号部份做成模块+ODB大电流射极跟随器方式 在大板上共整合了：主电流整流电路，模块供电稳压电路，带过热保护软启动电路（为了应付板上8只大电容冲击电流而备） ，喇叭保护，ODB大电流放大级（2对金封管并联，为了玩尽常用大管估意做了场管，三极管包括达林顿2种，而且兼容同脚位塑封系列。不知何解现在不喜欢塑封大管了）。了解大至结构组合后现在介绍种电路特色： 1：从电源电路开始说吧:为了得到更高静噪根据板造型决定采用左右独立供电型式。大电流部份采用FEN30/FEP30这类标称30A共阳-共阴快速敕流管而且封装和普通大功率三极一样可以安装散热片，在PCB布局上我也特意为了充分利用空间和省料方式决定把整流管安装放在和大管一起散热片上。从实物来看这是明智之举 主滤波电容选用了每声音+-电源2个10000UF并联基本满足大电流供应要求。FUSE位置放在交流入口处（6A容量就足够）其实FUSE可以取消为了安全起见我还是留着这样一来也方便调试时。 2：带过热保护软启动电路:为了应付800W牛和8只大电解特意加入此电路其实也是很简单电路，采用一个85度固态热继电路器作检测之用就称之为有过热保护 过流元件采用NTC类型10D-25串联，软启动采用自锁开关式（工作原理就不多说大家都知） 3：模块供电电路：众所周知为了得到更好静噪一都会对小信号放大部分采用稳压电源供电方式，采用什么样电路型式各人喜欢吧。综合各项指标决定用并联型式，本电路在设计上也采用特别方式采用高性能全密封封装25W双40V（特意向厂订制）同为了节省空间把变压器和整流电电路整合在大板上，滤波电容（反向安装小板底部）稳压电路做成一小板采用层层叠方式安装牛上方，调整和输出管也是安装大管同一片散热器上真正充分利用空间 不过输出还是需要引1组电源线到模块上这里有点美中不足，不过可以通过手艺做到近乎完美  4：喇叭保护电路：也没什么好说了都是用常用UPC1237作控制芯片这里就不多说了。采用一组24V独立供电  5：来到最主要ODB电路：采了交叉射极跟随器的电路型式为了使其可以完全独立工作加进O点伺服电路，为了能控制达林顿管在第一次样板调试中已经烟花了我好几对MJ11015/16了  原因当初大管采用偏压方式只能很好的控制普通三极管和场管但不适应该达林顿管当工作电流调到100MA以上之后就会不断升高直至爆管，看来达林顿真得不好搞。经过和有这类制作经验烧友交流后决定改电路，采用常用固定偏压电路+推动管+大管+热敏元件不同组合方式。改版还在路上没回来 能不能稳定控制还是未知数不过有他人制经验相信问题不大了。这种交叉射极跟随器很多烧友也玩过其音色也很好，为何采用这种方式因为输入是2线制（+-输入端）和一般输入电路是完全一样这样就可以方便搭配不同模块同时也减少机内线，实际PCB设计是采用铜柱连接方式模块与ODB之间是完全没有跳线的 ，本电路在推动级与电流级之间采用了几种不同脚位方案以方便采用不种类用管搭配来达到不同音色，同时也能满足不同用管不同温补需要这也是本电路特色一 整个ODB都是采用中功率以上用管。这种方式缺点是需要较大驱动信号但输出能量强劲（金封管原故特别达林顿管的时候更强）。目标是控制2并的MJ11032/33原生线路  修改后线路  6：小信号模块：采用2声道集于一小板设计，现做了3款线路一款是采用OPA445BM做成扩流型式，一种是全对称场管输入，一种简单电流型（类似老马线路）。 OPA445采用了一级放大+一级扩流型式电路简单好音最超值一款线路  场管输入全对称电路，这电路其实很多烧友都玩过了声音特点是保真度，分析力强，底噪少，缺点主要受限于今时今日好的JET场管短缺，价高可玩性打了节扣  简单电流型放大电路，有点类老马电路，此电路对元件配对极高但用管都是平价管在配对问题上不是什么大问题值得一玩  如果觉输出功率小还有一款玩法就是换一片RCA转平衡输出模块就可以变身为每声道4并BTL方式输出，不过没有制作此模块。     箱子是选用内腔净可用间为330*300*80MM市面上常见全铝机箱，好的达林顿管无需多，最共认就莫过于MJ11032/33这对了 其实我也很想用紫铜角型材的。可惜没找到原生材质角铜。不想用铜板折角，现在用5*50*140MM角铝足可以满足导热要求的。而且材料容易找 继续上图，先上特别订制25VA/双40V高品质全密封牛。牛芯属于环型的 |
