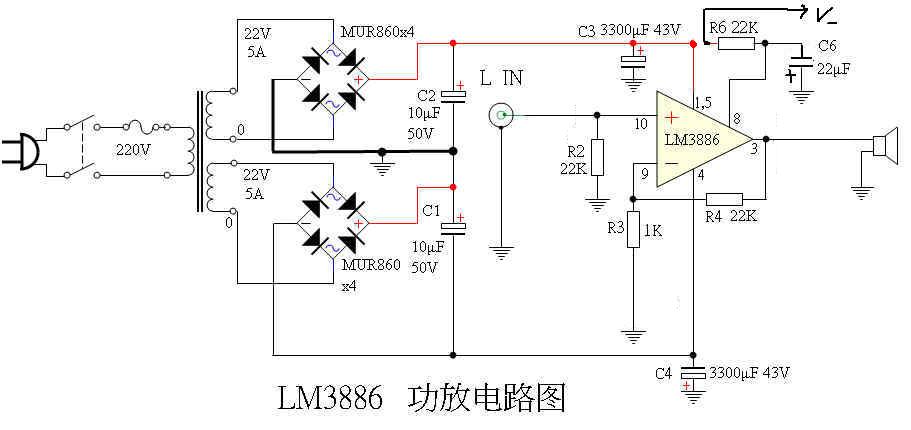

最近经常看见有朋友介绍GC功放的制作，再加上原有的一台天逸功放因为底噪太大被人打击没有透明度，于是想到了做一个GC功放。线路图参考了坛子里的LM3886的图，但是稍微修改了一下。  开始做的时候一直很头痛机箱的问题，因为自己做不太方便，昆明也没有哪里卖合适的机箱。找来找去，还是只好去圆西路代理丽特的JS那里买了一个A28前级机箱，然后拿回来用电钻按需打孔。 具体的布局如下：  电源入口插座是从电脑电源上拆下来的，质量还可以，然后在张官营旧货市场刨了一个TDK的滤波器，下面的图就是滤波器和旁边的扬保。  在接下来是主区域，用四个飞利浦15000uf的水潭，上面并0.1的钽容，两片3886用螺丝上在散热片上。用屏蔽镀银线连接到音源切换板。音量电位器装在音源切换板上，用延长杆延长控制。   这是四路音源切换板，用继电器切换的，本来想用开关，但是买机箱的时候看到觉得不错就顺带了。  LM3886的板，很小，做之前没想到会有这么小，做了之后发现其实还可以在小一点。[em11] 前面看过去的样子。   整体看上去的样子。  最后说一点感想： 这次装这个机机大大的锻炼了电钻和锉刀的使用技巧，很多安装孔都是现打出来的，因为考虑到电流的问题，机内大电流部分的连线用了较好的音响线，因为没米嘛，好的机内线买不起，太差的又不甘心。[em08] 刚装好的时候有一小点杂音，不过调整了一下地线的走法以后，现在非常安静了，机内没有噪音，喇叭里也一点噪音没有。 一开始如前面的图中，耦合电容用10uf的钽电解，试音发现高音和中音很好，低音太少。电位器也有问题。后来一咬牙买了一个ALPS，和两个ELNA的专用耦合电容，现在好多了。[em11] 标准线路:  (责任编辑：admin) |
