全手工制作X-A50电路架构MINI遥控放大器功放(多图)

时间:2012-09-14 15:30来源:hifidiy.net论坛 作者:狂热者 点击: 次

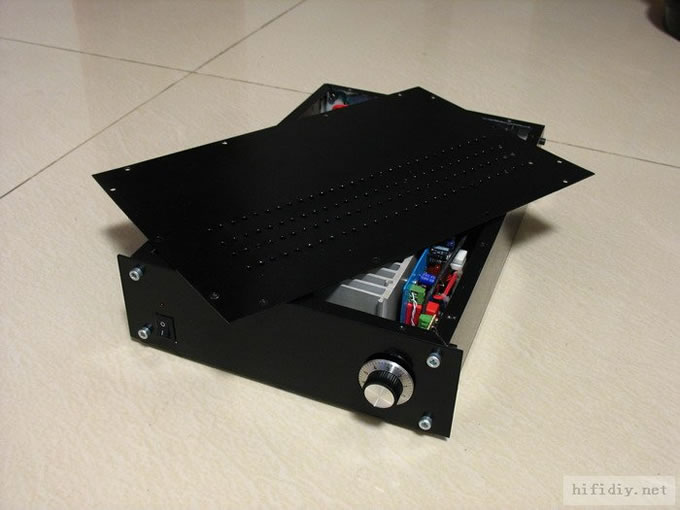

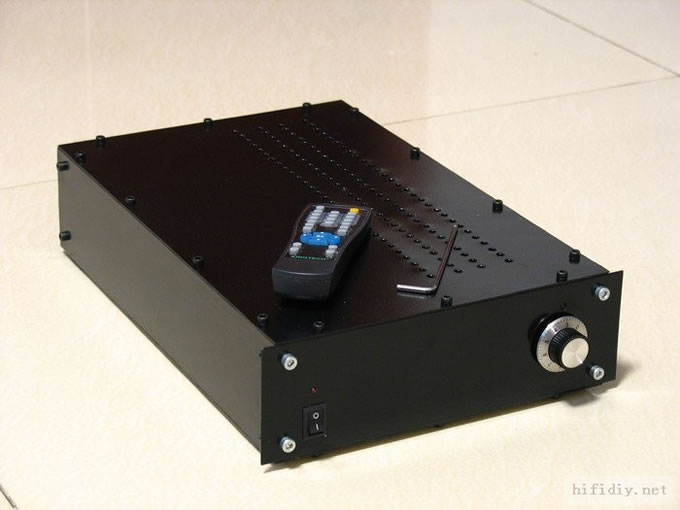

48.JPG (53.77 KB) 下载次数:15 2008-4-7 14:58 本来在LJM兄那里买了套件,调试完后,把板子和变压器什么的望自己做的机箱里一放,感觉怎么放都不舒服,自己做的机箱太小了点,一个邪恶的想法就出来,干脆自己比着机箱自己做个.全遥控的X-A50架构的放大器,于是测量

全手工制作X-A50电路架构MINI遥控放大器功放(多图)






全手工制作X-A50电路架构MINI遥控放大器功放(多图)


本来在LJM兄那里买了套件,调试完后,把板子和变压器什么的望自己做的机箱里一放,感觉怎么放都不舒服,自己做的机箱太小了点,一个邪恶的想法就出来,干脆自己比着机箱自己做个.全遥控的X-A50架构的放大器,于是测量了机箱的尺寸,第一步,先画图,仿真.




全手工制作X-A50电路架构MINI遥控放大器功放(多图)

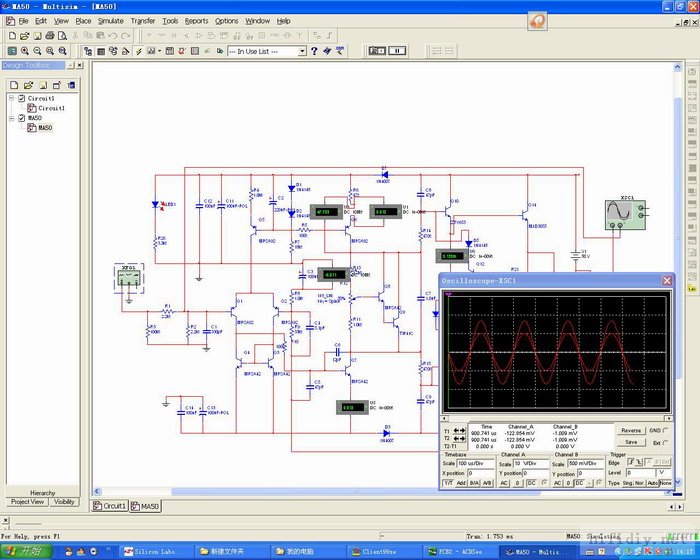

本人的习惯是,是自己要做的电路,不管他有多成熟,都要先仿真,了解各个点的参数,便于调试和学习,仿真出来性能是非常好的,工作原理海象同学已经分析的很到位了,我就不过多说了,PCB如下
第一块是电源板,上面完成所有功能,保护,切换,电机驱动等,第2块是放大板,采用一点接地.





全手工制作X-A50电路架构MINI遥控放大器功放(多图)






全手工制作X-A50电路架构MINI遥控放大器功放(多图)

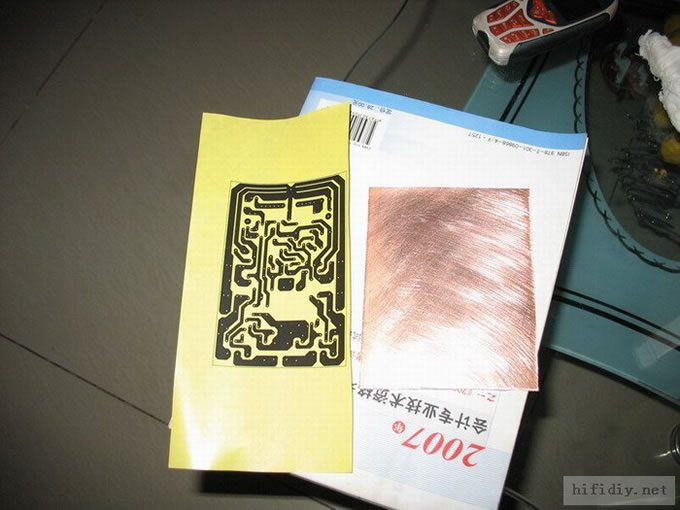

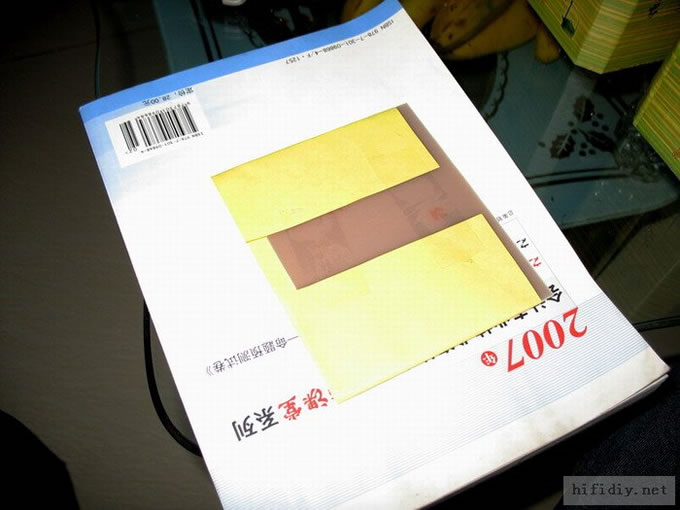

做板第一步热转印





全手工制作X-A50电路架构MINI遥控放大器功放(多图)






全手工制作X-A50电路架构MINI遥控放大器功放(多图)

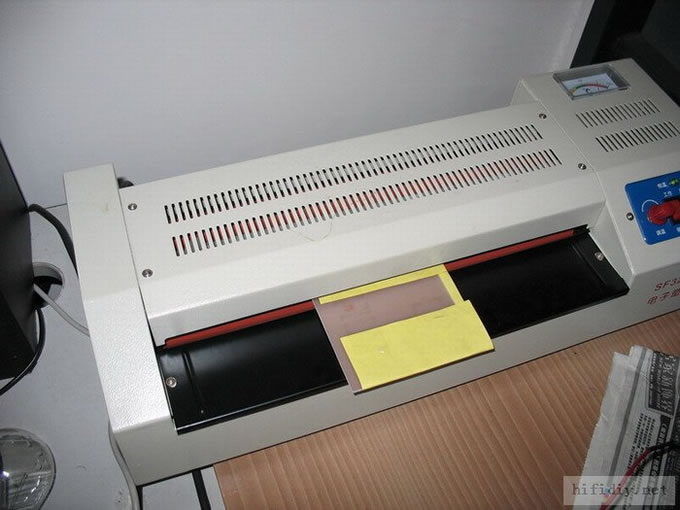

我用的过塑机,非常好用,温度控制在150度左右.来回6-8次,就OK全手工制作X-A50电路架构MINI遥控放大器功放(多图) 全手工制作X-A50电路架构MINI遥控放大器功放(多图)





全手工制作X-A50电路架构MINI遥控放大器功放(多图)

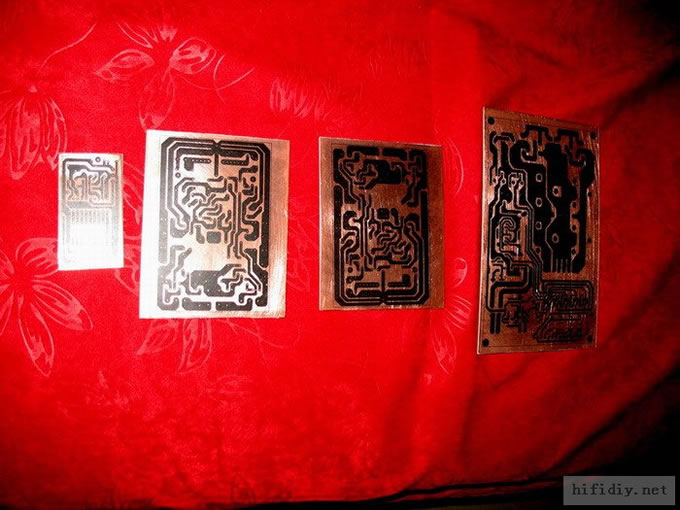

将4快板全部转印过去全手工制作X-A50电路架构MINI遥控放大器功放(多图)





全手工制作X-A50电路架构MINI遥控放大器功放(多图)


由于打印机粉已经不是很多,转印后效果不是很好，没有关系,可以用油性笔画下,这个可是个苦差,未来的LP也在帮忙全手工制作X-A50电路架构MINI遥控放大器功放(多图) 全手工制作X-A50电路架构MINI遥控放大器功放(多图)





全手工制作X-A50电路架构MINI遥控放大器功放(多图) (责任编辑：admin)
