最近看坛子里好象兴起一股1969热，于是手有点痒痒的也想搞个来听听
刚好找到两块散热呵呵！！！该怎么利用它呢？？？？
于是找了好多垃圾，花了一个多星期总算搞定了
大管3055，牛500W21V
好了废话少说！看图！！！

由于内部空间小上pcb板是不可能的，所以选择了搭棚。。。。

所有的元件都是拆机的，本人只是喜欢DIY不喜欢烧钱！也没有多余的钱给烧

因为开始忘了拍照了，所以有些制作过程没有拍下。。。。。

这个面板最费时间了，就用钢锯，锉刀和砂纸累死了。。。

这是底座，因为通电试了一下，单声道电流在1.2A的时候，温度达到了90℃有点怕怕！！！
所以搞了个风冷底座！！！风扇是P3CPU的降压供电！一个字（静）！！！

防止风扇干扰的屏蔽网

再来一张，屁屁！

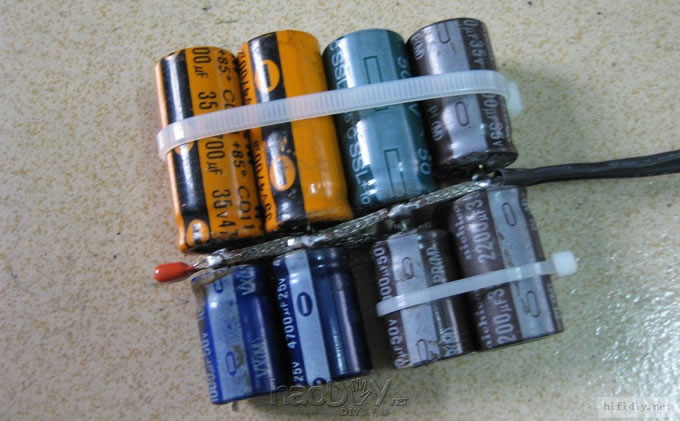

因为设计的是电源分体，直流输入的，所以滤波电容也用的不大！（体积小才能放进底座里）

照片 025...0.JPG

总装！！！

各角度！

来张正脸！

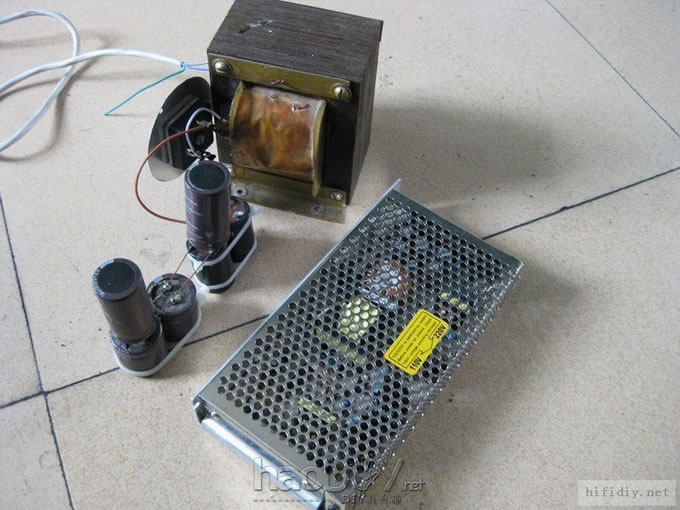

这是供它用的电源！是开关电源好还是火牛好呢？？？
现在用的是火牛，木耳！听不出跟开关电源有什么区别！

照片 043...0.JPG

测试电压24V，电流单声道1.2A，中点电压12V、经过1个多小时温度在60℃左右！

照片 045......0.JPG

声音我就不多评论了谁用谁知道！！！绝对不是集成IC能比的！！！

#p#分页标题#e#

图片的顺序怎么跟我编辑的不一样！！！！
更新一下跟3886的pk图
照片1 002...0.JPG

这是我以前做的3886后级跟6N3前级还有小箱（4寸优雅中低音+飞乐高音）

照片1 004...0.JPG

这是6N3单管前级！
照片1 008...0.JPG

6N3底部

战斗机来了！现在是用24V4.5A的开关电源，一点交流声都没有哦！！！

屁屁的接线！有点乱哦！呵呵还没有整理。。。。
照片1 013...0.JPG

两部后级都用6N3前级，，，，，
照片1 018....0.JPG

经过一番对比3886的功率略胜一筹呵呵这是废话大家都知道。。。
不过也不可小看1969的10W哦!!!绝对不会亚于1875！！！
音质就不用多介绍了！无论是高音、中音还是低音听过以后我都觉得3886该退役了

#p#分页标题#e#
