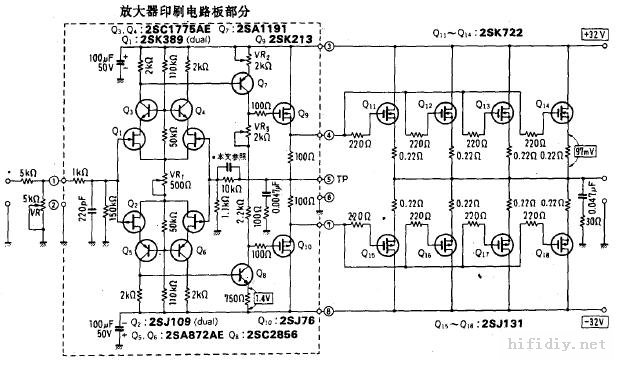

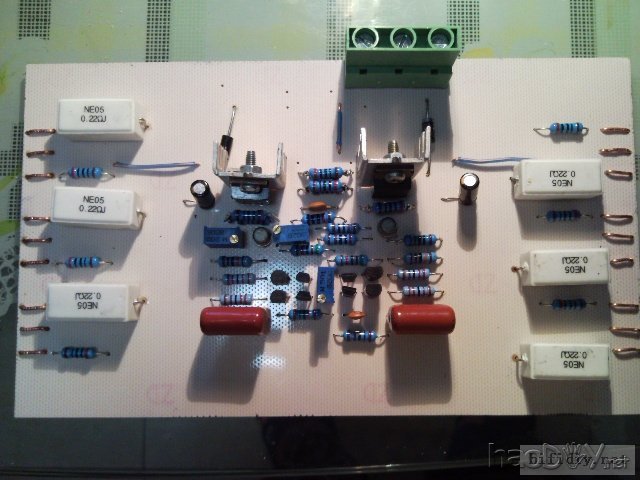

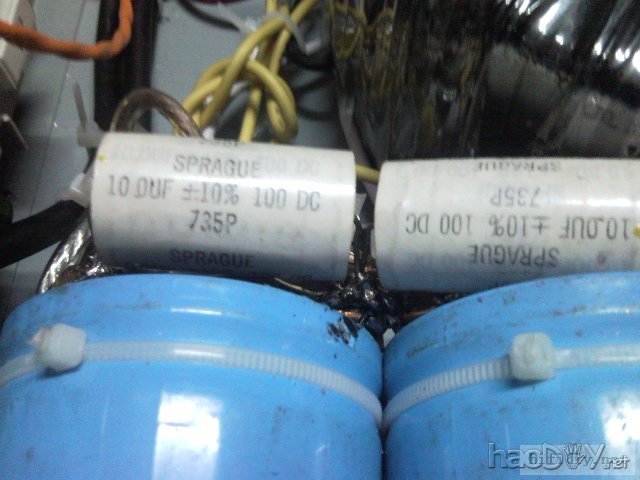

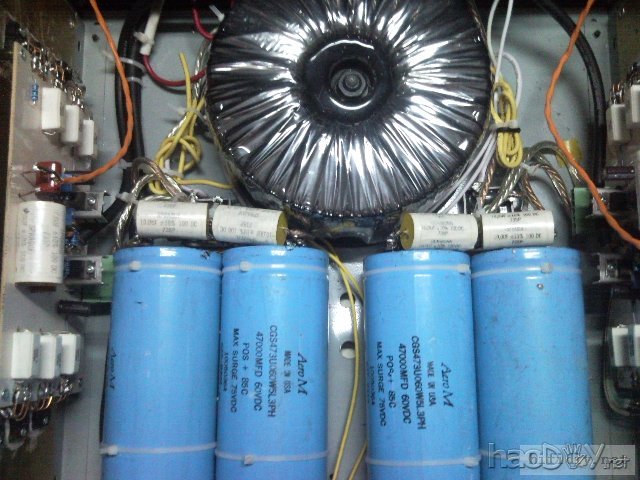

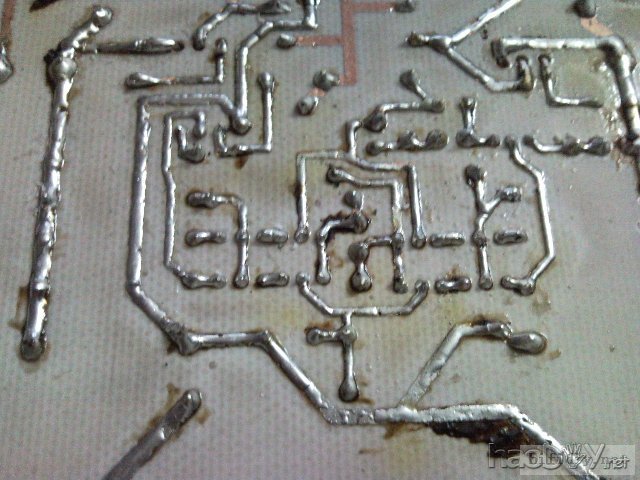

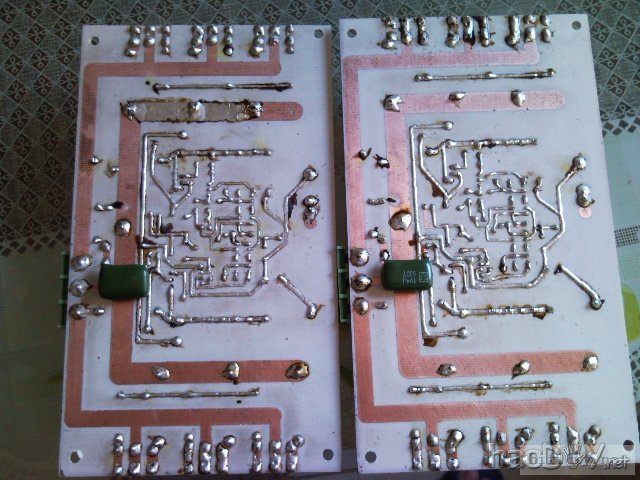

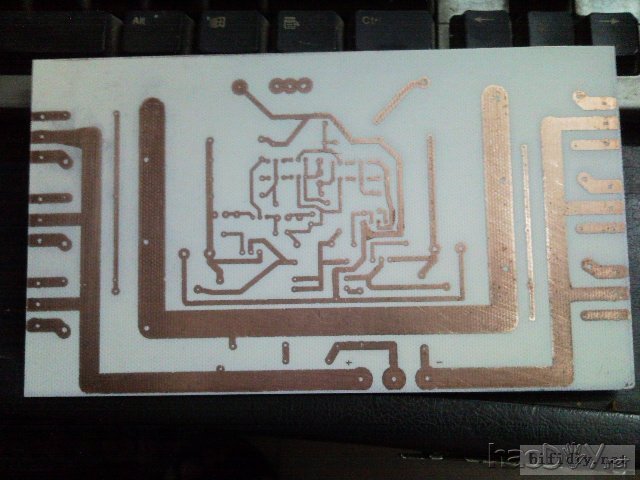

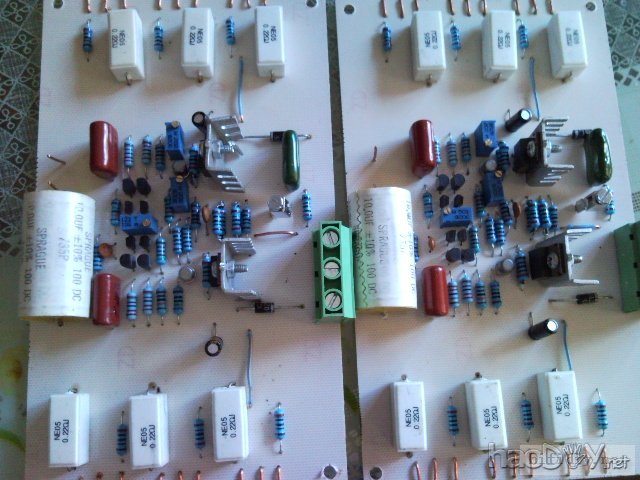

输入差分级采用K366/J107,.恒流采用B550/B560.电压放大级采用金封2N2222A,推动管用K214/J77,输出管采用K1529/J200(电流400ma)        另外:在电流滤波中并联一只无极10-----50uf电容.对于整过电路都有一个层次的提升.  开声总体来讲:大气,音场定位一流,高中低非常平均. 差分级到推动级全部是0.5%配对 调试 按下述顺序进行调试。 1、在焊接完印刷电路板后将全部VR调至中间位置。 2、检查电源电路的空载输出电压，此时应为±35V左右。 3、将电源与电路板连接好。 4、接通电源，用万用表测量Q8发射极750Ω电阻上的电压降，调整VR1使其电压降为1.4v。 5、将万用表接在④-⑦端，检查当旋动VR3时万用表所示电压能否在5V左右变动。该电压是末级偏置电压，应可在2.5V～6V间连续变化。 6、若上一步骤正常，将④-⑦端间的电压调至最小。值得注意的是，调动VR1也能变动④-⑦端间的电压，但VR1 是用来调整第二级放大级的静态电流用的。末级偏压的调整应使用VR3。 7、上述步骤全部完成后即可接入末级电路。接通电源后先调VR1使Q8发射极750Ω电阻上的电压降为1.4V。再调VR3使末级输出管的源极电阻0.22Ω两端的电压降为97mV，调VR2使放大器输出端的电压为零伏。由于上述调整相互间有影响，所以应重复几次。由于末级输出管参数的离散性，调试时应使静态工作电流最大的管子的源极电阻电压降为97mV，其余管子均小于97mV。该机制作时电阻电压降最小的为52mV。 就个人而然,我喜欢用1529/200这对管,因为它的声音的密度好啊. (责任编辑：admin) |
