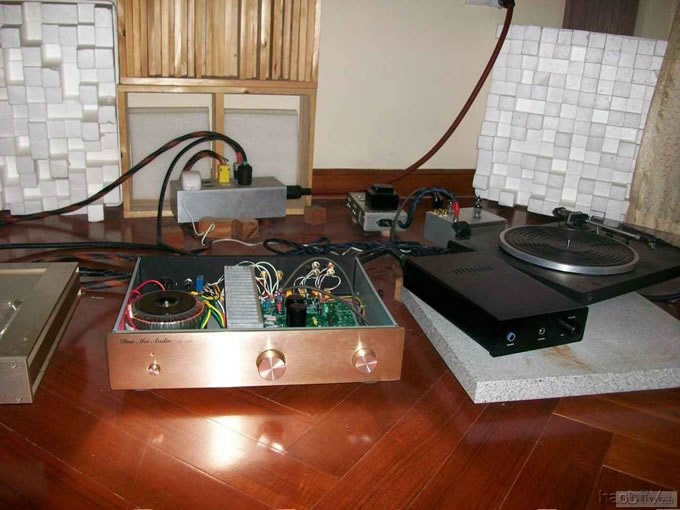

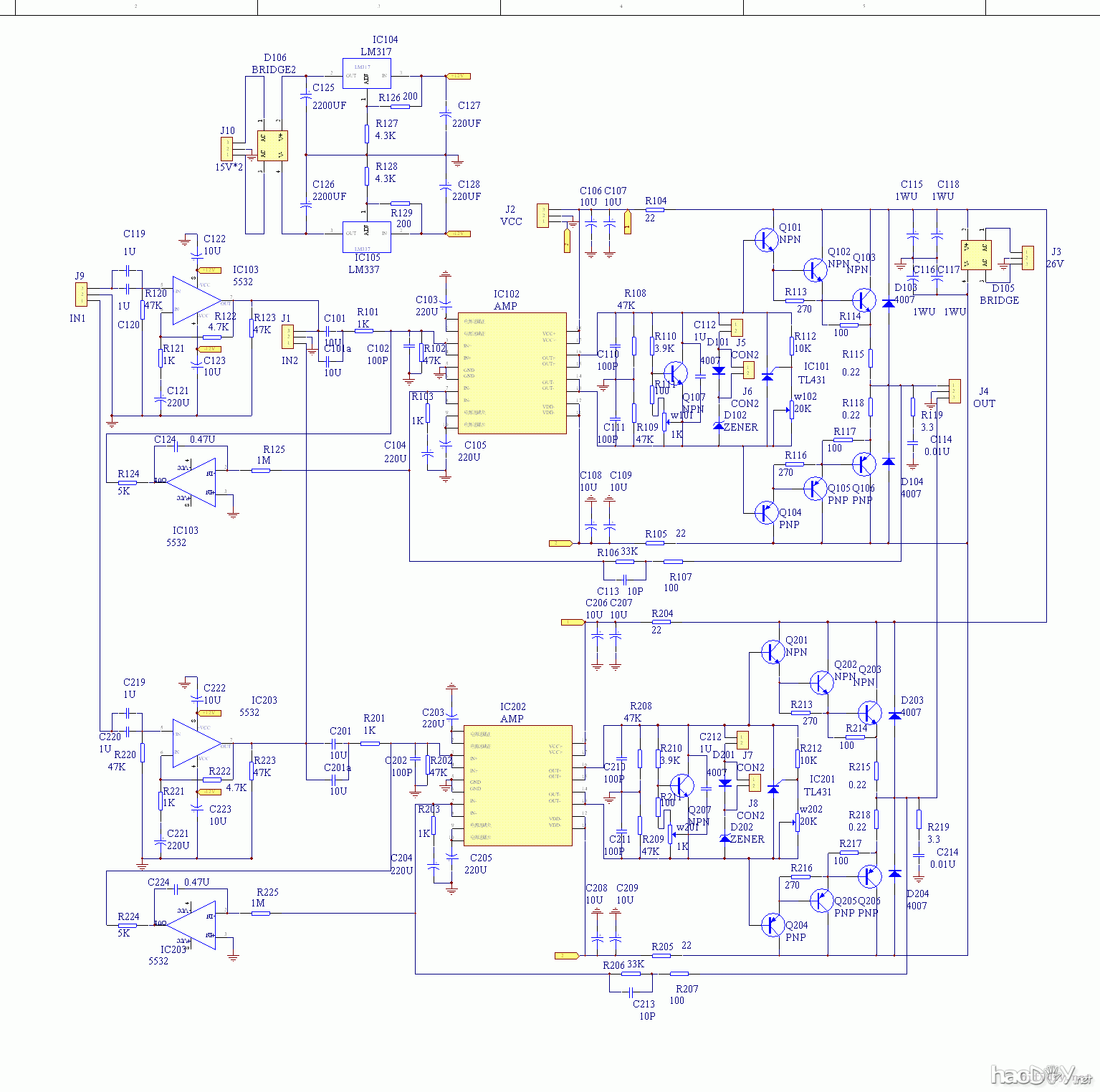

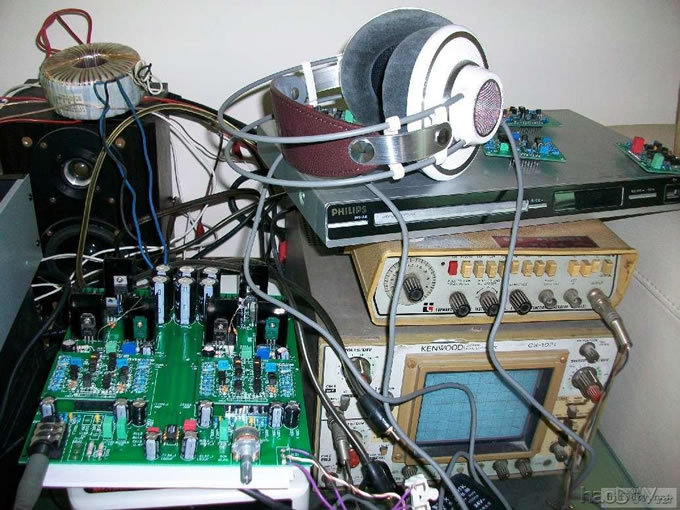

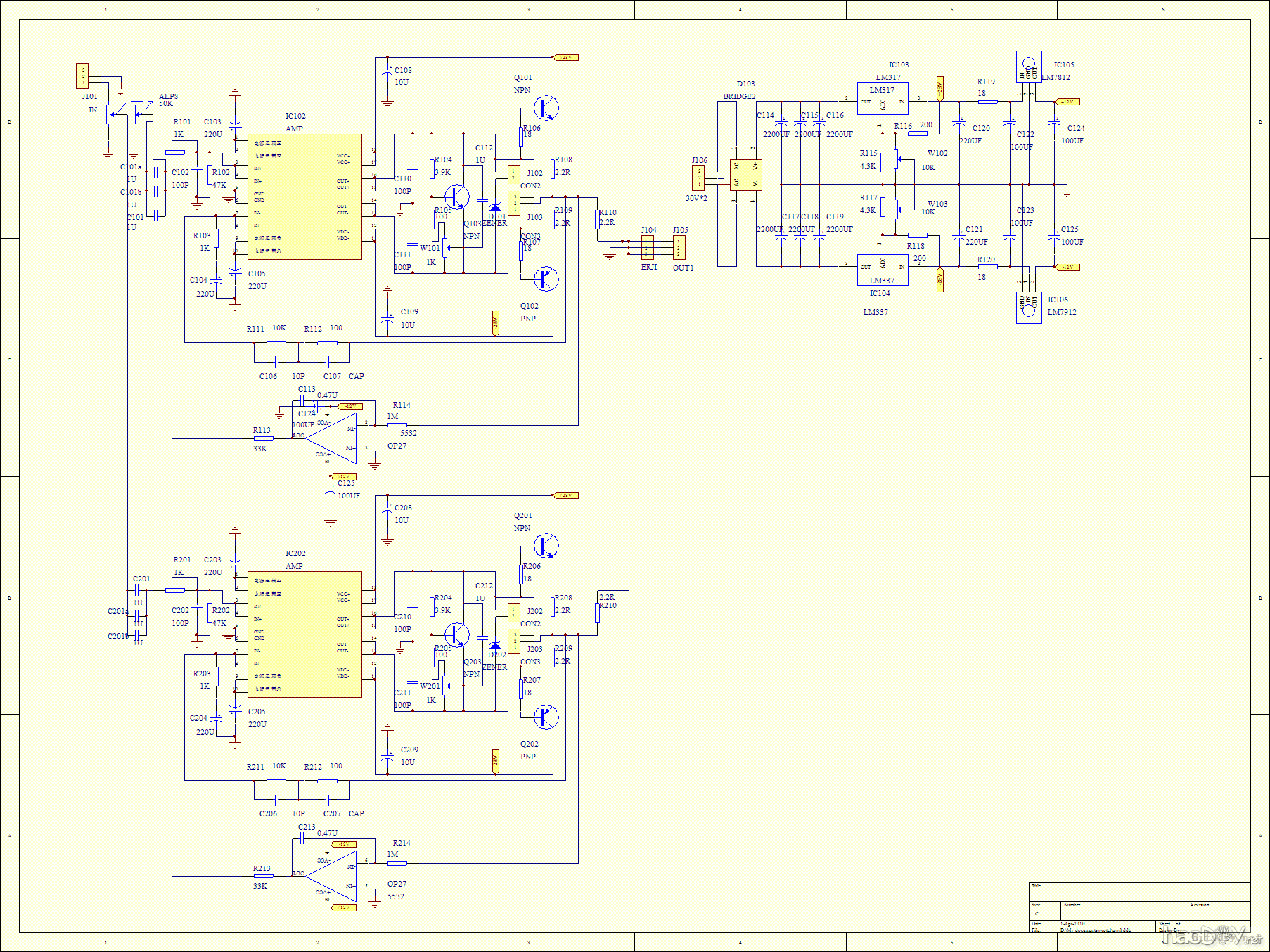

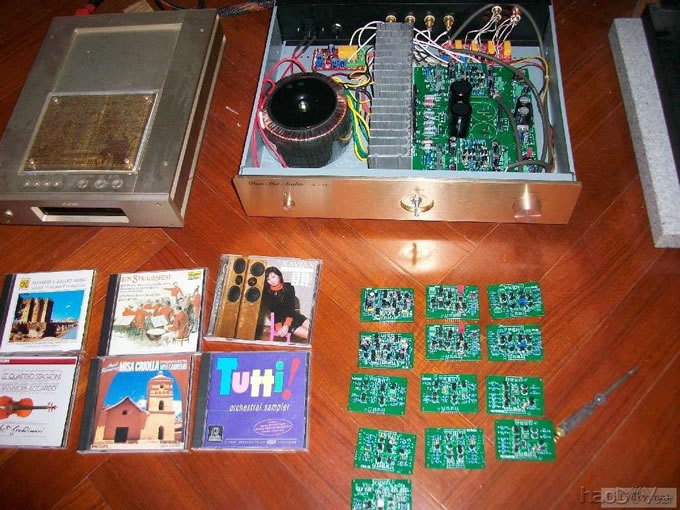

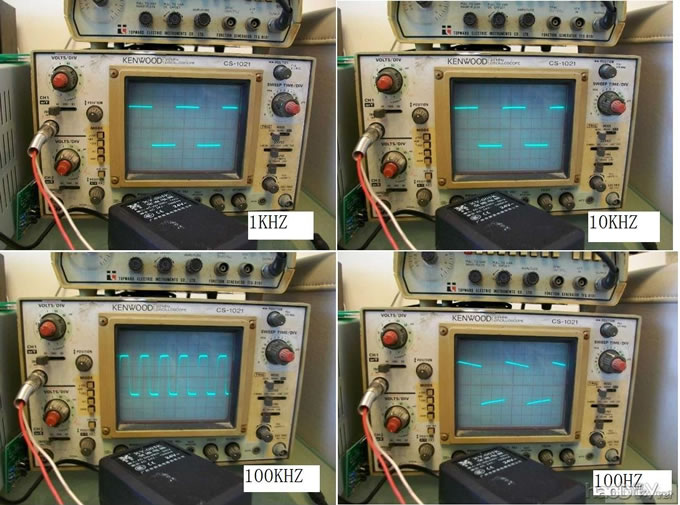

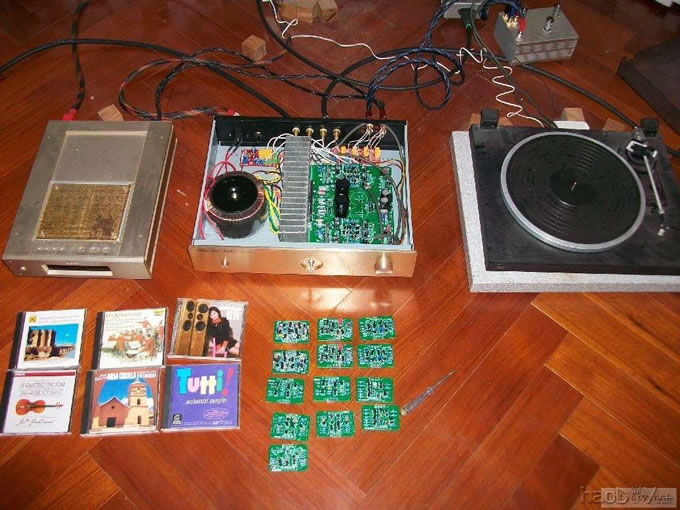

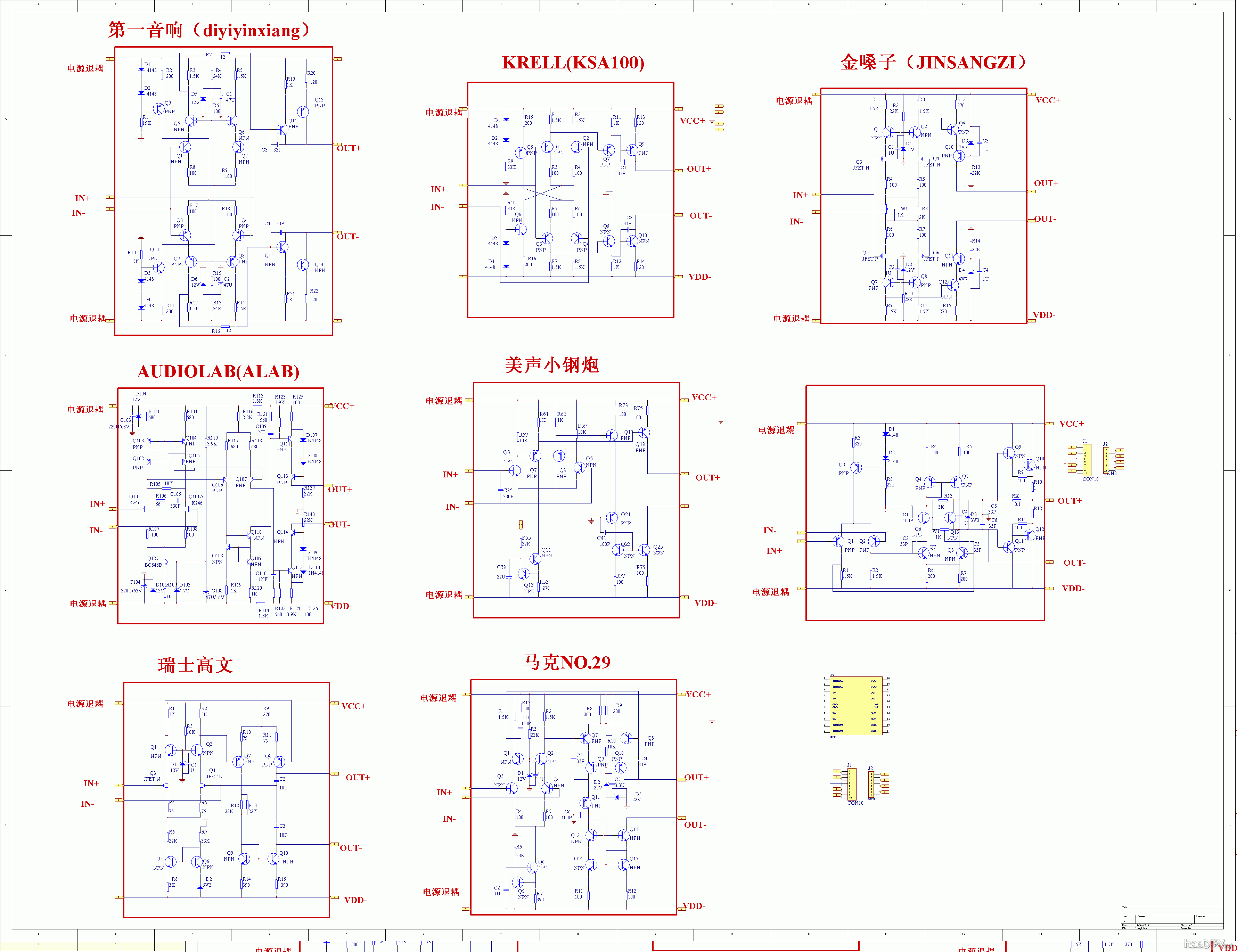

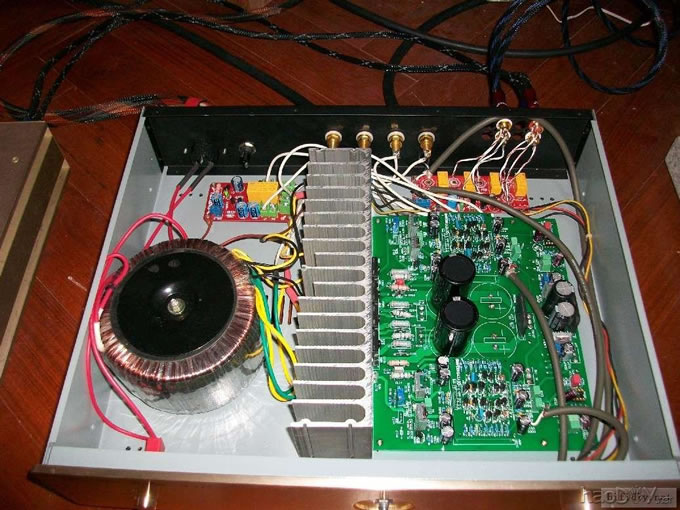

模块功放不是什么新鲜事，CELLO,MARK等许多牌子的机器都有模块做放大核心，模块的好处是容易维修和代换，也增加了DIY乐趣。拥有自己的模块是我心中的梦想，这次制作的模块大多参考成品机电路，因为我觉得成品机的诞生会考虑很多因素，电路也是反复修改才练成的，如果直接借鉴成品机电路会减少很多弯路。这些电路有些是原装电压放大电路，有些是作些修改，反正尽量按原来的设计。 电压放大参考马克，高文，第一音响，KRELL等电路，而输出级用美声小钢炮的三段达林顿输出，榨干了一对管的输出能力。 这些模块都是我喜欢的模块，我喜欢密度高的声音和扎实的低频，以及完整的人声，经过调试，这些模块也具备这些特点，不过是局部对音乐的刻画能力不同而已。 总的来说，就是好玩。为了不用调试而可以直接随意转换模块，我采用了TL431作三段达林顿管输出的偏压管，即使电压放大级电流不同，也可以有固定的偏压值，这样不用换一种模块就调试一下电流这样麻烦。 下面说一下听感 （1）第一音响（第一极品）模块。此电路没有原装图，只有电路形式，但我还是按照原来电路的电流设定值来设计这个模块。我一般喜欢高密度的声音，这个模块能给我这个特点，绝对没有因为为了提高细腻度而牺牲密度的做法，而在高密度声底的情况下声音具有比较好的细腻度，声音比较开扬没有压抑，是我比较喜欢的模块 （2）高文模块，此模块不追求过分纤细的高频质感，而反而是中频的密度很高，两端延伸自然，是比较有品味的模块 （3）金嗓子，是不是原电路就不知道，不过此模块声音比较细腻，也不过于尖薄，是比较活跃的模块。 模块太多，还要慢慢试听。     贴上电路，全部欧美经典线路   这次用了300W的变压器供电，全部晶体管自己配对，所以模块插上后功放的中点电压都很小，配对方面感觉K246,J113比较难配对之外，双极型晶体管比较好配对。像K213这些中功率场效应管也比较难配对。 这次模块都是选用电压放大模块，对中点电压控制比较好。 电压放大级级数最好不要过多，过多的话补偿困难，即使能补偿正常工作声音都可能不太好 所有模块都稳定没有自激，除了AUDIOLAB这个模块比较特别不能和其他模块通用外（要修改主板的电路），其他模块都能直接互换 简单说一下听感 （1）KRELL模块声音雄厚，人声有种特别的魅力，比较亲切，整体比较开扬 （2）音乐传真模块声底厚，音乐感强，虽然初听没有特出表现，但是属于耐听的和表达内涵比较丰富的模块 （3）小钢炮模块，人声有种粘性，强弱对比强烈，属于密度高声音整体化很强的一种模块 （4）马克模块是参照马克原型机电路简化而成，CELLO也是用过类似的电路，马克的电路体现马克求完美的性格，事实上这个模块声音比较细腻，抗干扰能力比较强，声音中性甜蜜，属于比较有个性的模块 所以模块调成高密度的风格，事实上除了造功放外，音响器材的搭配也是件头疼的事，不同器材搭配的声音是很不同的。这次制作的功放感觉驱动力可以，在大动态的时候人声没有漂移，还是可以的。除了仪器指标外，（所以模块在示波器上测试10KHZ方波都不太变形，但这个电路的也不是无目的地无限追求频响，）声音的质感还是要慢慢在调整中寻找的，像配搭和音源都有很大关系，音源占了很重比例，要知道通透活跃的感情丰富的声音是很迷人的 所以模块都在大音量下试听（音量也不是非常大），音量大了，人声的逼力和像真度大增，如果越大声越好听是件好事哦。同时试听各种爆棚古典音乐，同时也非常注重小提琴的表现，因为小提琴对放大器的瞬变要求太高了，瞬变越快小提琴越生动感情越丰富 听了一下LP的声音，LP的声音密度是很高的，人声顺滑完整，但我的LP系统（MC头）是入门的，声音的逼力和像真度远不及CD，但LP声音还是很甜很自然的 今晚制作了一个可换模块前级兼耳放，插上第一音响模块，加上中点私服，推AKG 701耳机，声音出奇的平衡，音色出奇的靓和耐听，也推了一下拜亚动力的DT990，还可以，就个人而言，我喜欢701多点，701的音色太美，701高频低频和人声一起出时才叫漂亮，701太通透和浪漫了 还特意比较一下加不加私服运放的区别，差别还是有的，音色也有点不同，音质损失也算少，加入私服似乎更耐听，加入OPA2134做私服后中点电压在1MV内了 再来可换前级电路（可做耳放，唱放甚至加入外围电路可做成功放）  象放大器级数问题，共基共射电路是两个管复合的，信号每经过一个晶体管，可以看作为一级，共基共射其实可以看作是包含两级放大的，所以采用共基共射的电路就要比较小心，因为采用共基共射会另放大级数增多。有时过补偿会令电路勉强稳定，但瞬态会变差。一些电路以采用共基共射为荣，像有些电路设计为三级电压放大，每级都采用共基共射形式，其实有六级放大，每级出现一个极点，高频处相位失真成问题，再采用过补偿形式，音质可想而知道 这次模块里有三个英国电路，因为我觉得英国人做生意还是比较精明的，所做的电路也有代表性的，也是简洁直接的。可以用放大器听一下古典音乐之类，听一下小提琴是否完整，是否一把破琴，就知道一个功放对音乐理解多少  现在可换模块前级开始装箱了，可以装到一般市面上的全铝机箱，现在还在反复验证 前级制作思想： （1）电源电路简单，学习某德国名机，用LM317,337，因为317里面有运算比较电路，能不断修正输出电压，性能比较好，可满足一般要求，电源简单能令电路板简洁，电容用3对2200UF并联，这是参照贵丰做法，小容量电容并联能提高速度 （2）用晶体管管对管输出，K213比较难配对，加上散热器，这样可以调到较大电流推耳机，输出电流大驱动后级也好点 （3）加入直流伺服电路，伺服电路选用QUAD,AUDIOLAB的伺服电路，这样可以省去输出电容，避免音染，这也是贵丰和KRELL的做法，同时伺服电路的存在可以不用调整中点电压，推耳机可以省心，事实上不加伺服电路中点电压都是十多毫伏 （4）尺寸设计可以装到一般全铝机箱内 个人觉得分立前级音色醇厚，驱动力强，声音平衡，低频霸气，瞬变和感情都很出色 耳放装箱了，位置刚好合适，听音的感情是人声有骨有肉，听起来没有紧张感，没有变形和走样，耐听和细致度刚好，采用的是金嗓子模块 耳放也测试一下，性能较好 最后还不尽兴，不接DVD，接上一台疯狂磨改的国产CD，磨改后该CD脱胎换骨，声音的中性，厚润和细致度惊人，接上耳放试听，感觉耳放更好听了，声音更“平淡”不抢耳，但细节更扎实，但声音品质更高，总觉得石机的声音平实，但变化和感情都很丰富，听过不同于胆机，是另外一种感动 测试图：  对于装我这块板的朋友需要注意几点： （1）功放板。电源变压器的地，输出地，前级电源变压器地最好绞在一起焊到主滤波电容地上，这样噪音较少 （2）温度补偿推荐用三极管，把补偿管安装在散热器上 前级： （1）前级变压器我用交流双24V，整流后30V，再经过LM317稳压大概为正负20V （2）前级的放大倍数大概为10倍，这样接CD机推耳机电位器大概要扭到12点附件，这样能得到放大器的最佳线性 （3）LM7812前串的R119,R120电阻我用了1K，这样LM7812不能正常稳压，是作恒流原用，LM7812出来的电压是8V左右供OPA2134用。因为OPA2134的速度比7812快，LM7812按正常接法不能满足OPA2134的要求。 （4）前级的末级晶体管电流调到50MA，这样发热量不大，太大感觉声音变慢，也工作在甲类输出，推耳机效果较好。 加入了前级试听，感觉加入前级后更好听了，前级用的是金嗓子模块，频响宽 加入前级后感觉动态对比更大，音场深了，而音染却很少，声音很透明，证明这个前级性能还可以 细细品味这个前级，其音场不向前倾，也不向后倾，我们知道一些前级频响不宽或者密度低，音场会向后倾，听起来好似耐听，其实失去不少细节，这个前级音场不前倾，也不后仰，恰如其分，表达比较到位
