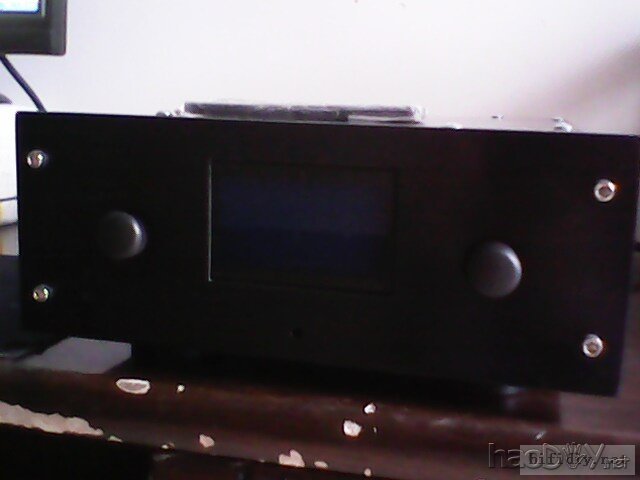

我的毕业设计，不解释，上图（还是山寨机拍的）
 一、电路 1.输入输出
（游戏手柄的摇杆  ）
（LCD12864转接板）

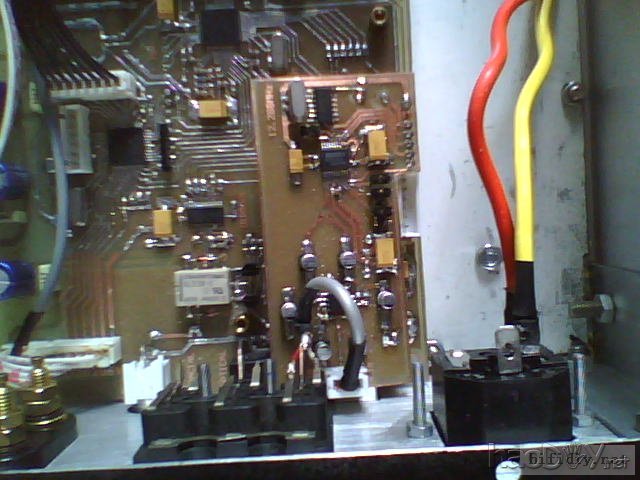

2.模拟输入模块（PCM1802），之所以单独做个小模块一个原因是当时芯片还没回来，没做过试验的我是不会加进总板的，另一原因是不同的AD会有不同的效果，以后可以升级换不同的AD模块听……
晕！焊好才发现反向器7404（无源晶振转有源用）的VCC没接！（画图时画漏了  ）来个刀刻 ——

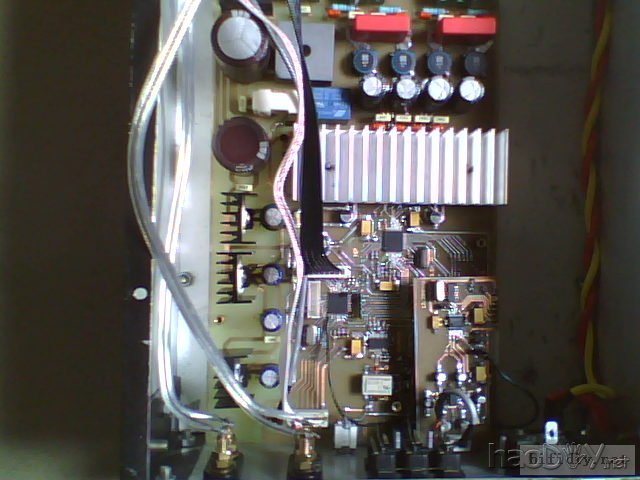

3.功放总板
 元旦那天做的板，大冷天啊，手泡水了，第二天就“爆拆”了 可惜没买有爆拆灵
先焊电源部份，电源部份测试通过再焊其他的
好多过孔啊！用电阻引脚（粗的）做的过孔，报废了好几个电阻（全新的）……
二、机箱 还是铝合金窗的脚料 面板用5MM厚的铝板！制作过程中有些是拍了的，可是后来找不到图了
开孔多得有这个钻啦
电源的开关，拆自另一游戏手柄摇杆
#p#分页标题#e#
打磨咯
磨前磨后对比

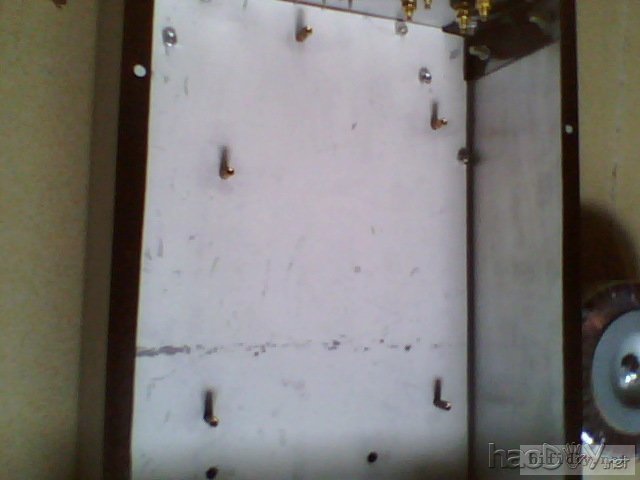

上下底板是装修用的防火墙板，中间塑料两边是铝的（买回来才知，原来以为是有机玻璃  ）
黑色亚光喷漆

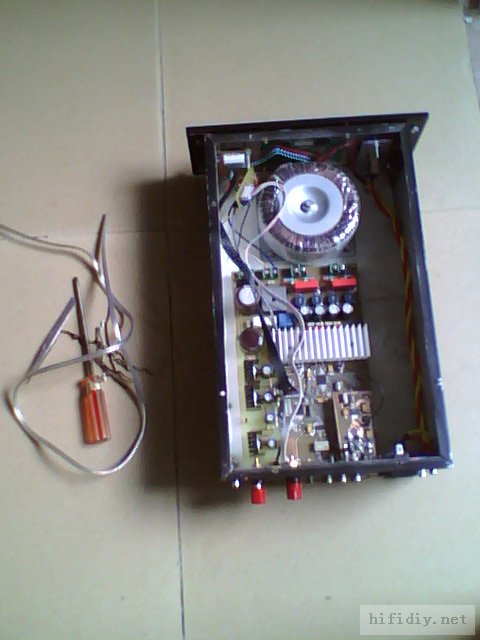

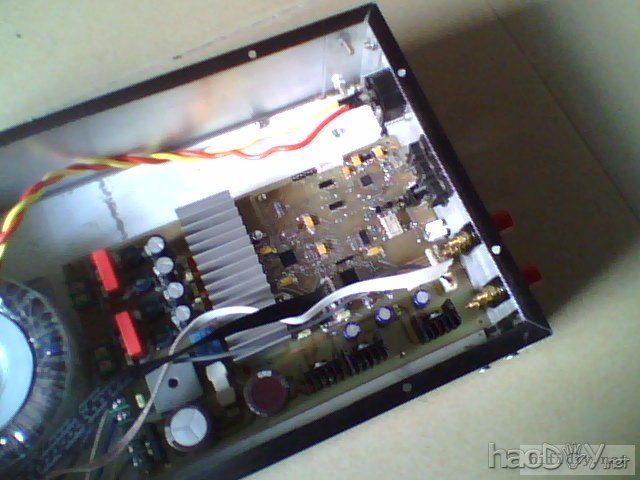

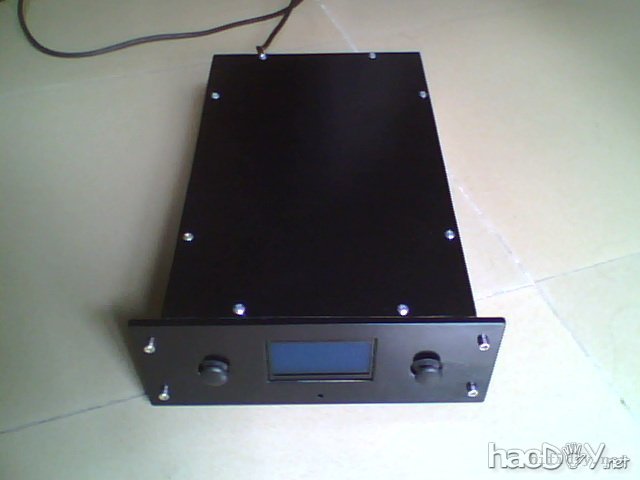

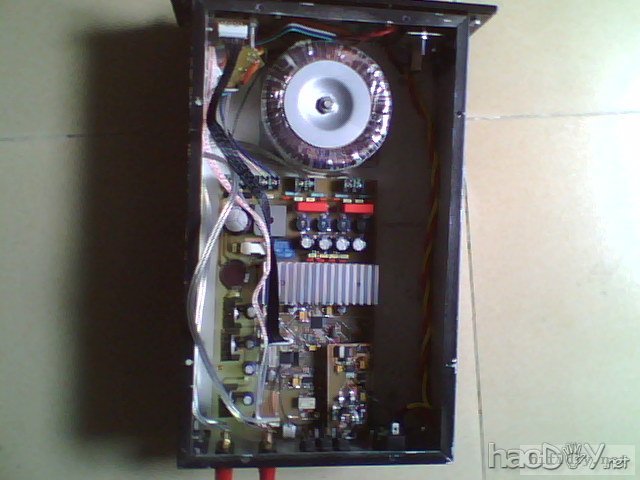

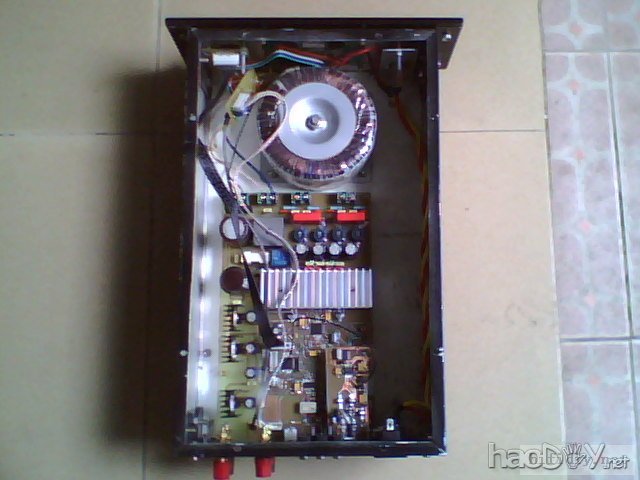

OK！装箱……

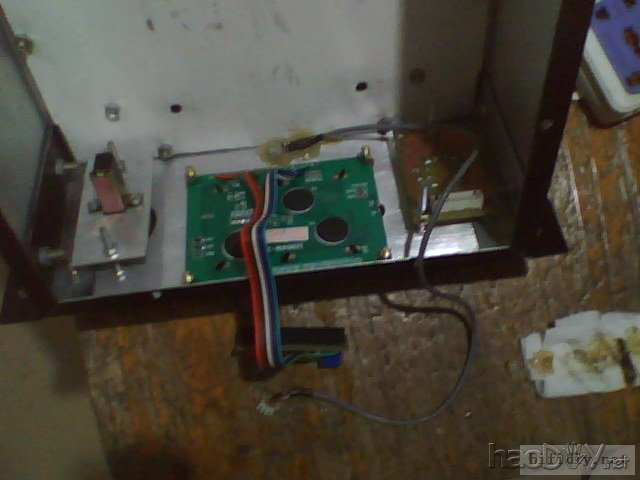

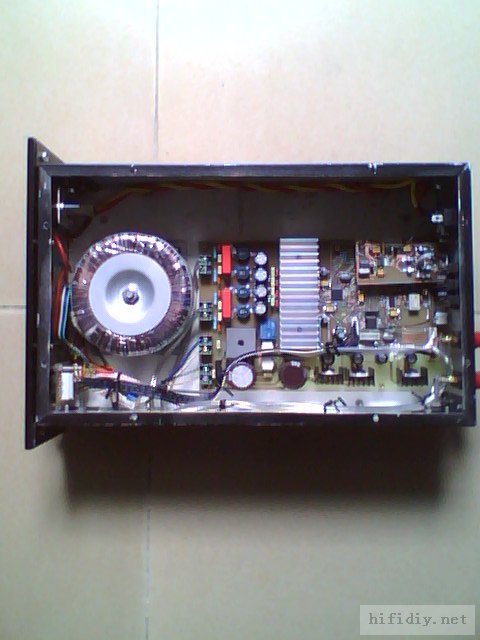

本来不用再用线引出来的，环牛和12864之间的空间太窄了那转接板放不下（设计失误 ）

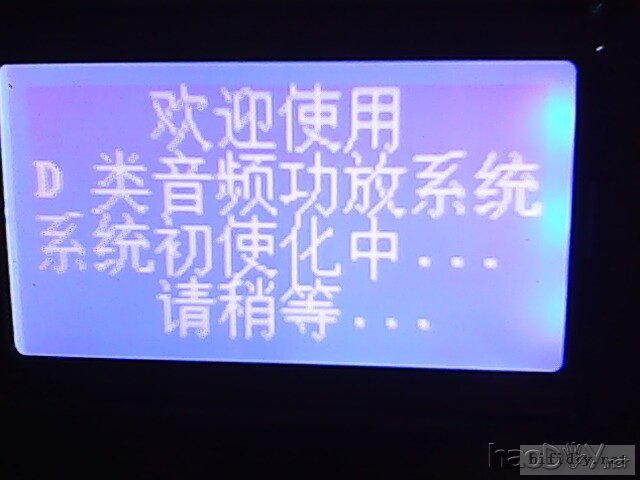

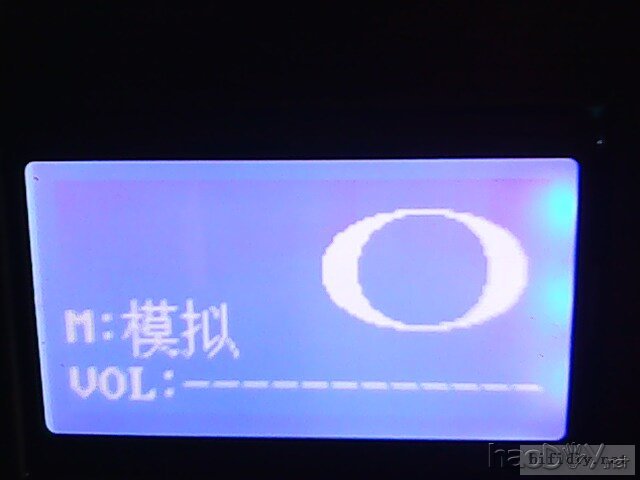

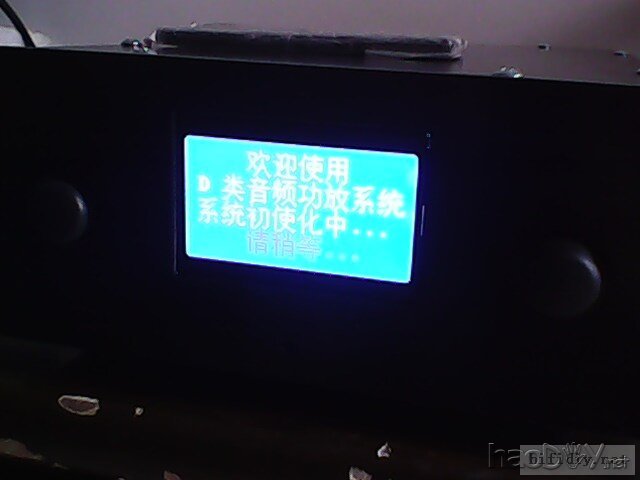

   三、 程序还有点小问题，放一段时间后按键（就是那个摇杆 ）不起作用，按下摇控任一键后，摇杆又能用，应该是红外中断部份没弄好，有空再修改好来……摇杆中间键短按进入菜单设置；中长按，静音；长按关机；上下为音量调节和菜单选项选择，左右为菜单选项调节。目前摇控还未能实现像摇杆那样的菜单设置，只能在桌面上调节音量和输入选择，有待升级…… 感觉用M16 Flash不够用，能力有限，程序编不好，菜单用的图占了很大一部份了，升级看来得用M32了 ……
#p#分页标题#e#
 听感嘛，用来推自制的音箱，还是相当的不错D 飞乐8寸的低音，高音是一二手的银笛，可惜板材不好，声音亮丽、清晰，听人声还不错，两边延伸不怎么够，特别是低音，下潜不够深，重量感还没3886的好，看来低通滤波得调整下了……再慢慢煲下机看看有没有惊喜 ……原理图来咯~~~~呵呵，最近忙找工作，没空上来 程序呢编得不好，就不发了，你懂的……  总板.rar (151.26 KB)
系统分为同轴光纤输入、USB输入、模拟输入、输入信号切换、IIS信号处理及调制、功率放大、红外接收和LCD显示等模块。该系统通过DIR9001、PCM2706、PCM1802等芯片将同轴信号、光纤信号、USB信号、模拟信号转成IIS信号，74HC153切换输入方式，然后采用TAS5504A将IIS进行音量调节、高低音等处理后调制成PWM信号，最后通过TAS5142对已调制的PWM信号进行功率放大。整个系统由AVR单片机ATMEGA16L控制，通过红外遥控或按键来进行调节音量、高低音、输入方式选择等设置。 (责任编辑：admin) |
