最近看坛子里好象兴起一股1969热，于是手有点痒痒的也想搞个来听听
刚好找到两块散热呵呵！！！该怎么利用它呢？？？？
于是找了好多垃圾，花了一个多星期总算搞定了

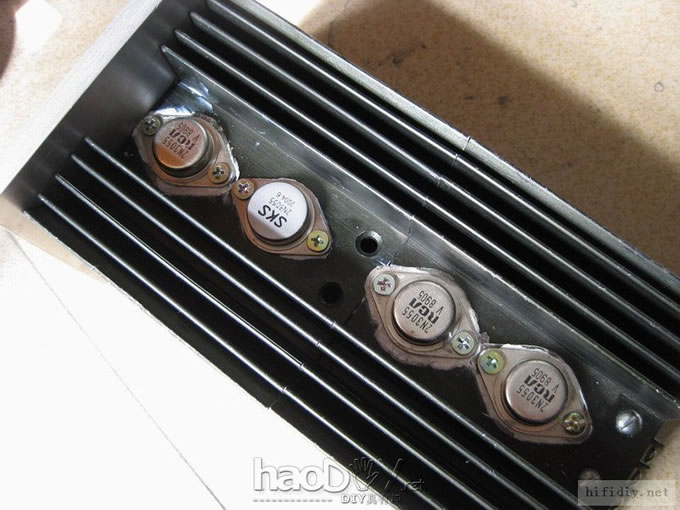

大管3055，牛500W21V
好了废话少说！看图！！！
全手工的hood jlh 1969！！！已经在3楼更新。。。。

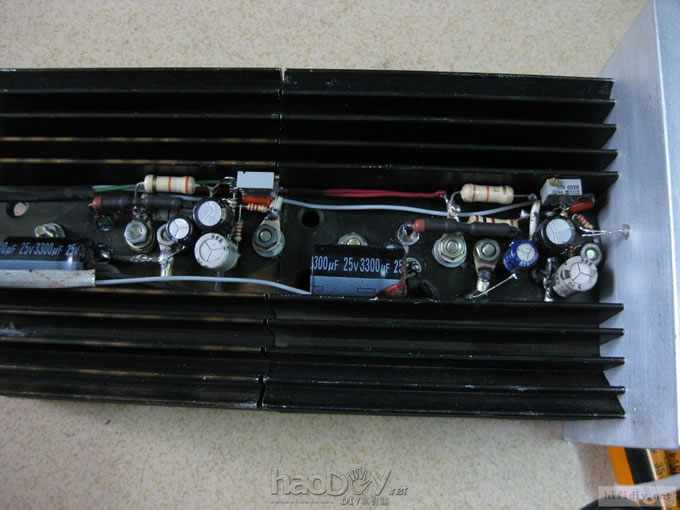

由于内部空间小上pcb板是不可能的，所以选择了搭棚。。。。
全手工的hood jlh 1969！！！已经在3楼更新。。。。

最近看坛子里好象兴起一股1969热，于是手有点痒痒的也想搞个来听听
刚好找到两块散热呵呵！！！该怎么利用它呢？？？？
于是找了好多垃圾，花了一个多星期总算搞定了
大管3055，牛500W21V
好了废话少说！看图！！！

全手工的hood jlh 1969！！！已经在3楼更新。。。。

由于内部空间小上pcb板是不可能的，所以选择了搭棚。。。。

全手工的hood jlh 1969！！！已经在3楼更新。。。。

所有的元件都是拆机的，本人只是喜欢DIY不喜欢烧钱！也没有多余的钱给烧

因为开始忘了拍照了，所以有些制作过程没有拍下。。。。。

全手工的hood jlh 1969！！！已经在3楼更新。。。。

这个面板最费时间了，就用钢锯，锉刀和砂纸累死了。。。

全手工的hood jlh 1969！！！已经在3楼更新。。。。

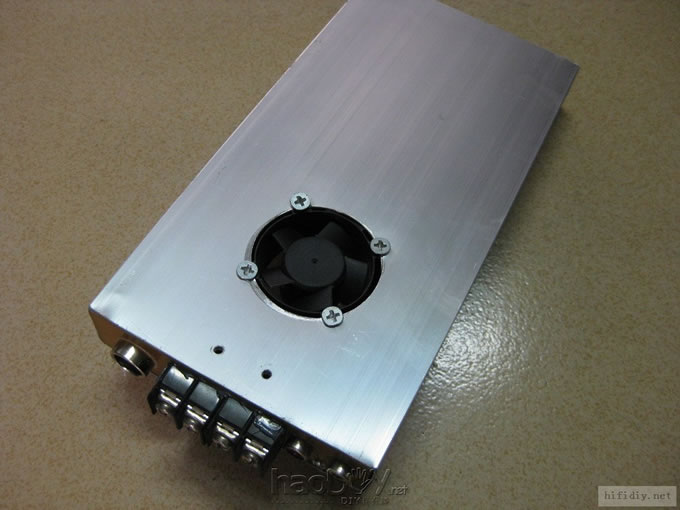

这是底座，因为通电试了一下，单声道电流在1.2A的时候，温度达到了90℃有点怕怕！！！
所以搞了个风冷底座！！！风扇是P3CPU的降压供电！一个字（静）！！！

全手工的hood jlh 1969！！！已经在3楼更新。。。。

防止风扇干扰的屏蔽网

全手工的hood jlh 1969！！！已经在3楼更新。。。。

再来一张，屁屁！

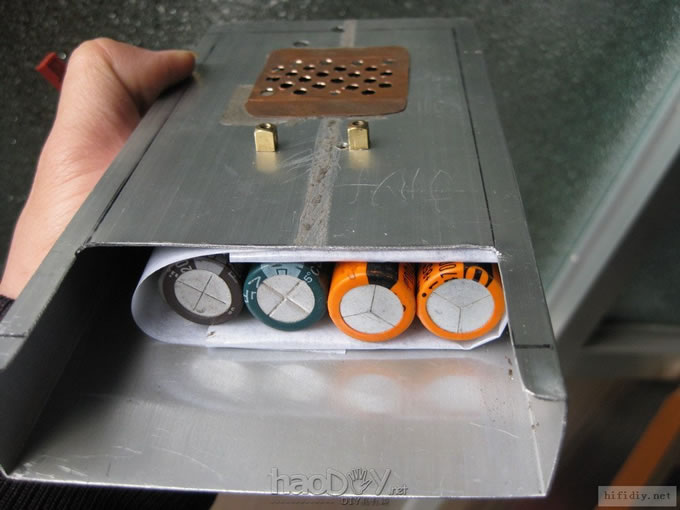

因为设计的是电源分体，直流输入的，所以滤波电容也用的不大！（体积小才能放进底座里）

全手工的hood jlh 1969！！！已经在3楼更新。。。。

总装！！！

各角度！

来张正脸！

这是供它用的电源！是开关电源好还是火牛好呢？？？
现在用的是火牛，木耳！听不出跟开关电源有什么区别！

全手工的hood jlh 1969！！！已经在3楼更新。。。。

测试电压24V，电流单声道1.2A，中点电压12V、经过1个多小时温度在60℃左右！

全手工的hood jlh 1969！！！已经在3楼更新。。。。

声音我就不多评论了谁用谁知道！！！绝对不是集成IC能比的！！！
