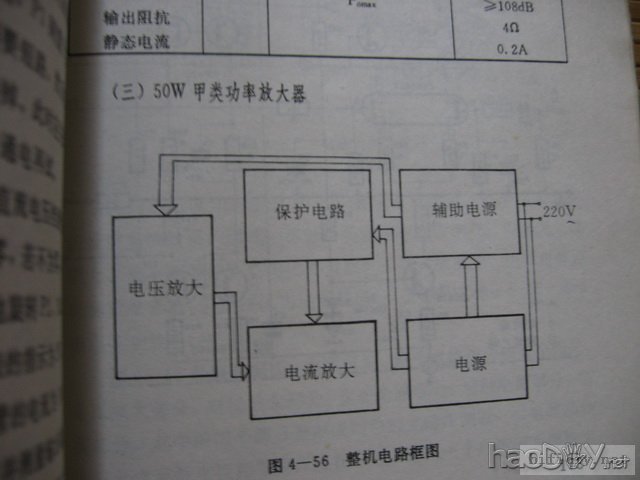

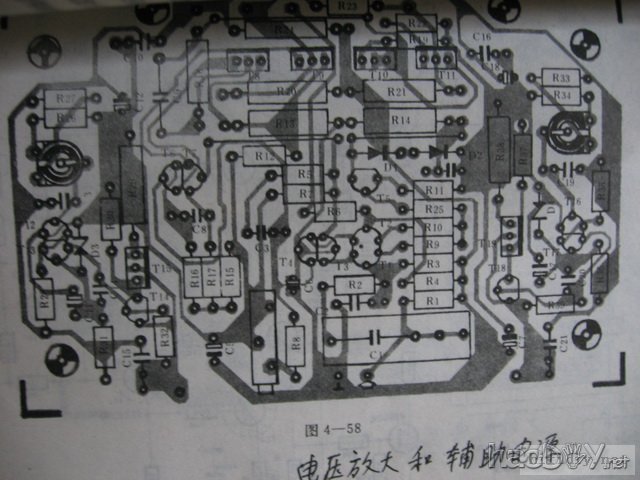

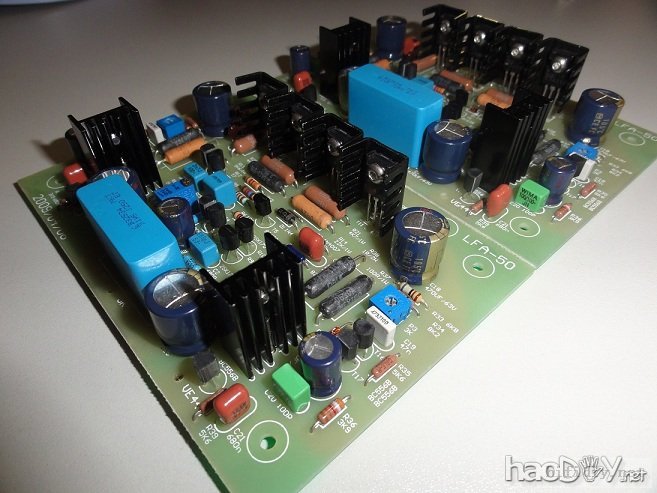

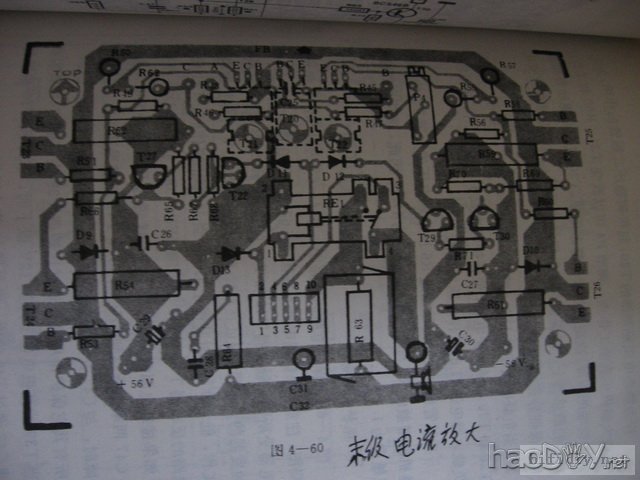

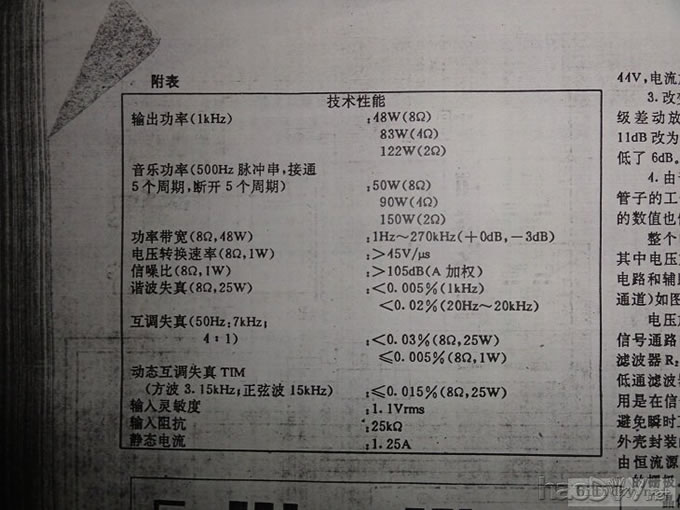

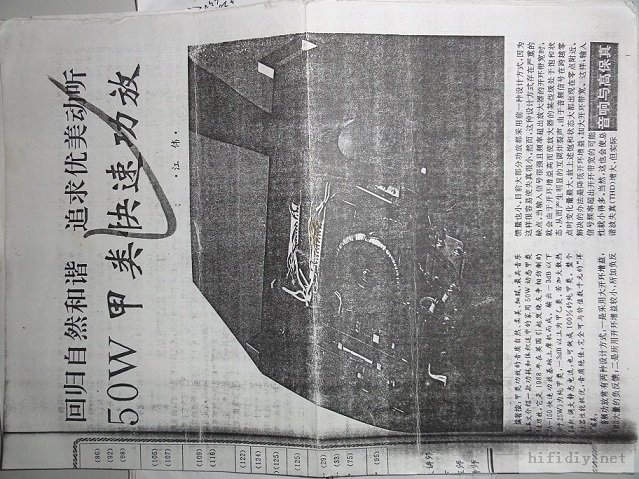

LFA50甲类功放是在88年英国发烧友中相当流行LFA-150快速功放基础上摩机而成，早在10年前的中学时代就曾经采用腐蚀敷铜板的方法制作过一台，也是发烧历程中的第一次  。记得当时还不懂热传印的技术，只好一笔一划徒手画板，然后用三氯化铁腐蚀，用手持电动钻钻孔，数百个小孔，现在想想都觉得恐怖。。。。。不过发烧的乐趣也就在于折腾了，呵呵板子是论坛一兄弟开发的，当时一看到就立马杀了一套，主要是对他有着不一样的感情，不过一直因为各种各样的问题而闲置。最近整理时才翻出来，故决定重温下当年的感觉 话不多说，先上张珍藏了近10年的资料  这资料还是8年前老包从成都写信发过来的

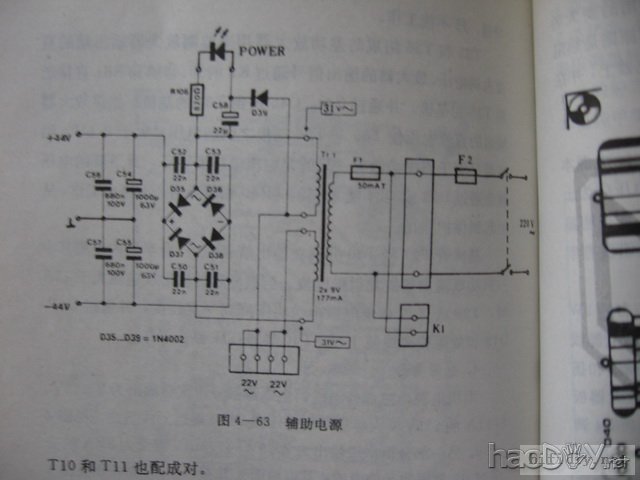

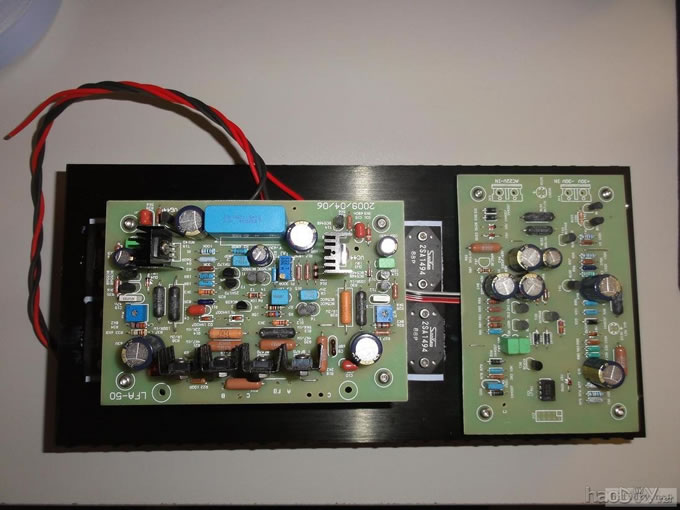

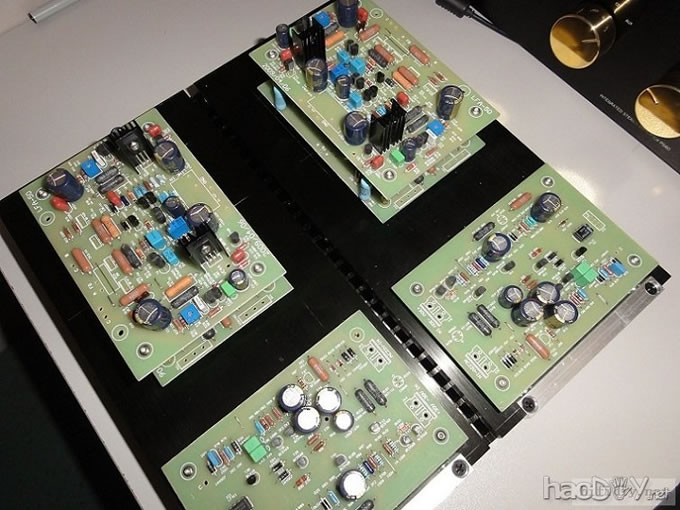

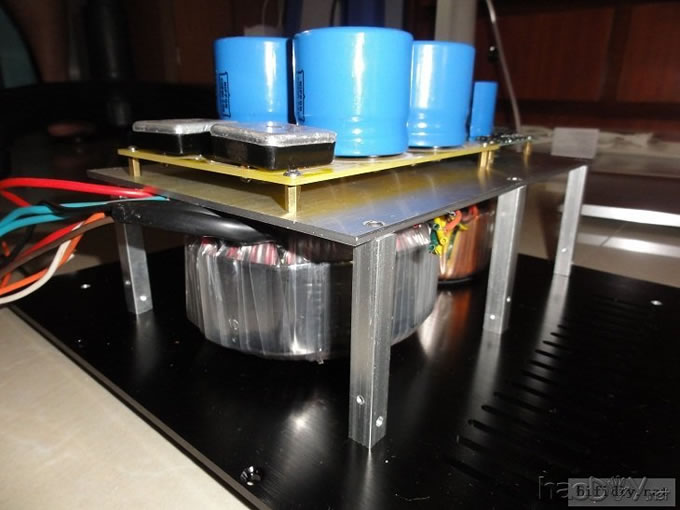

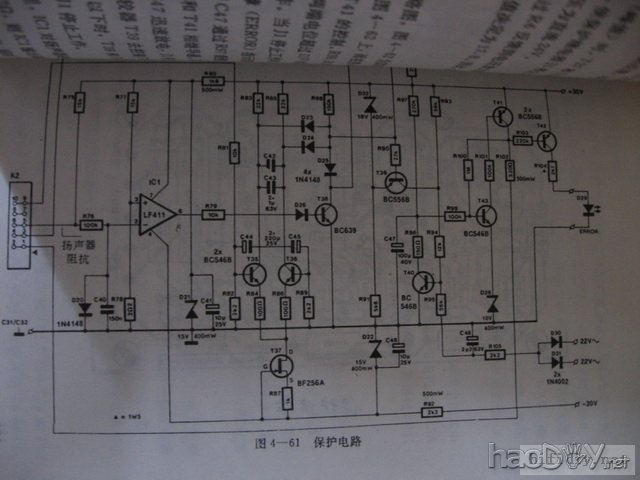

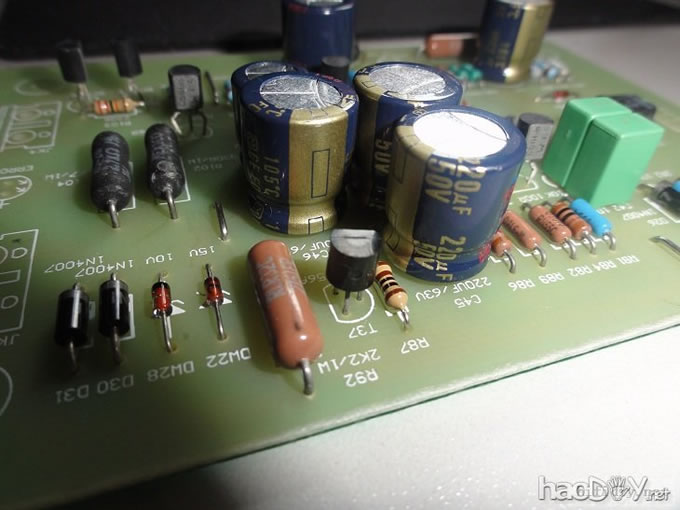

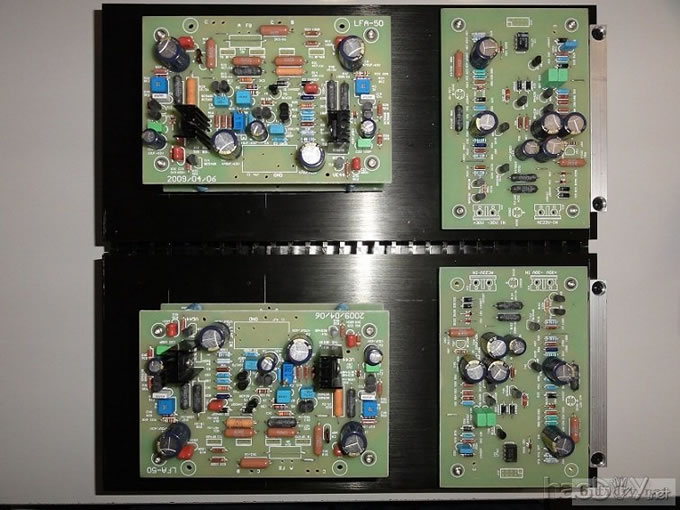

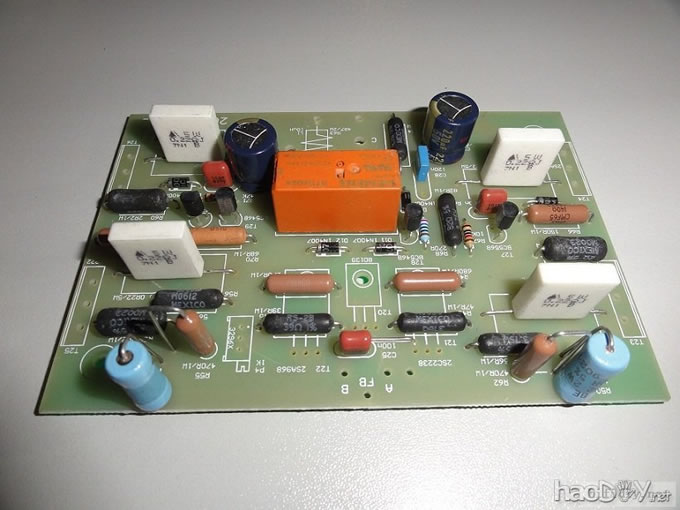

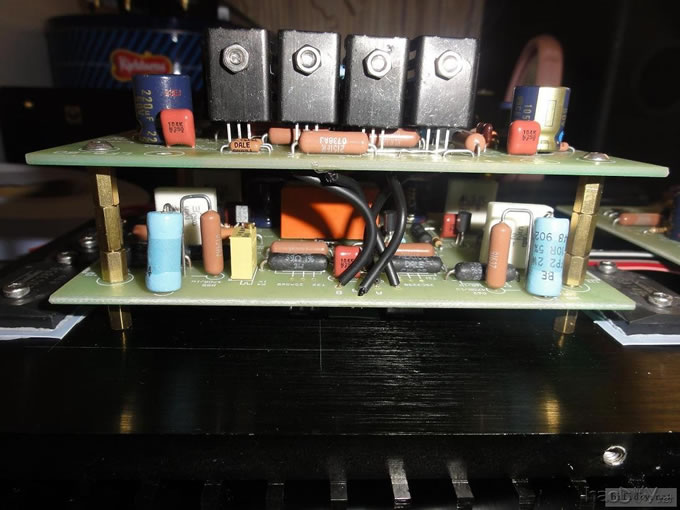

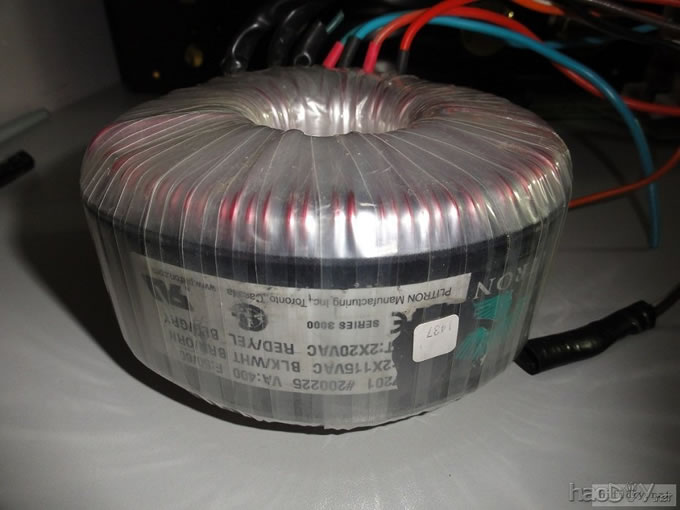

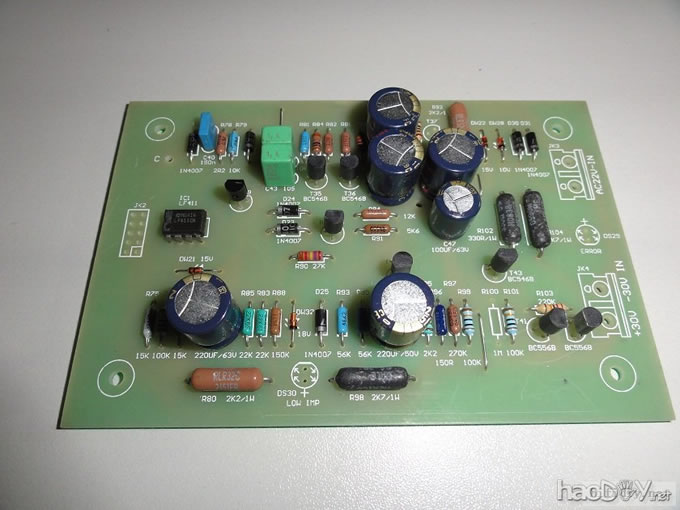

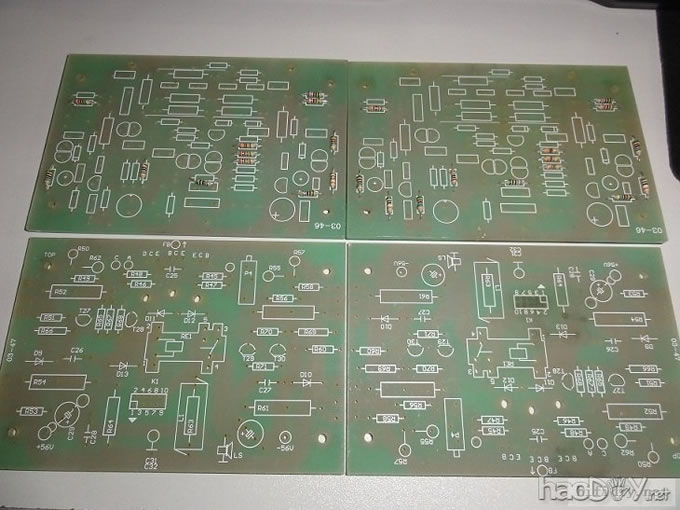

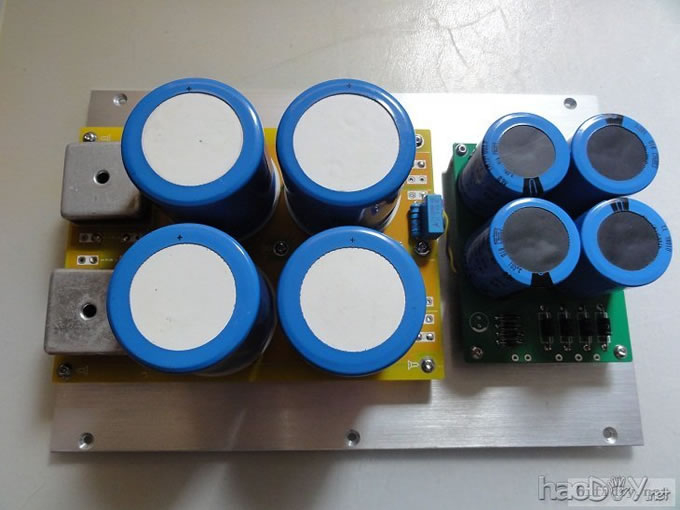

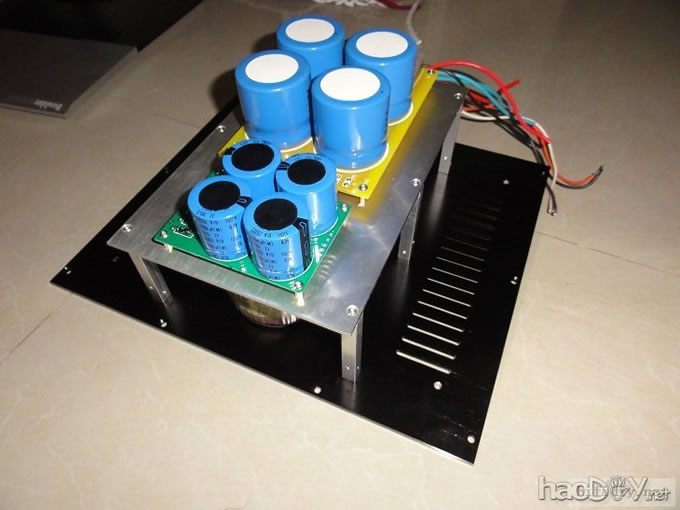

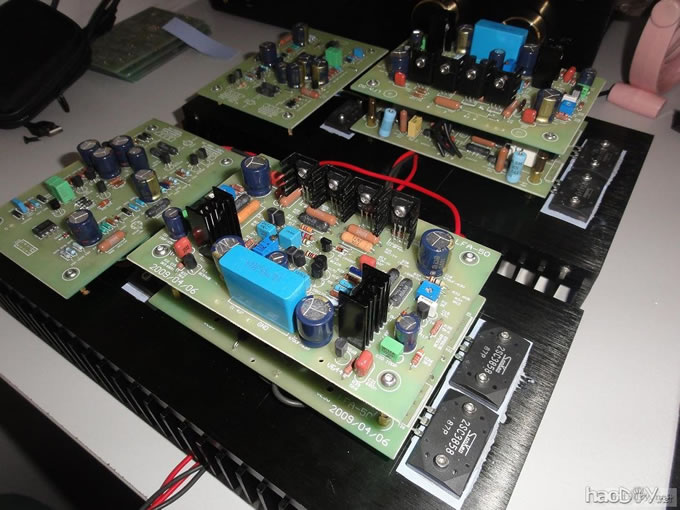

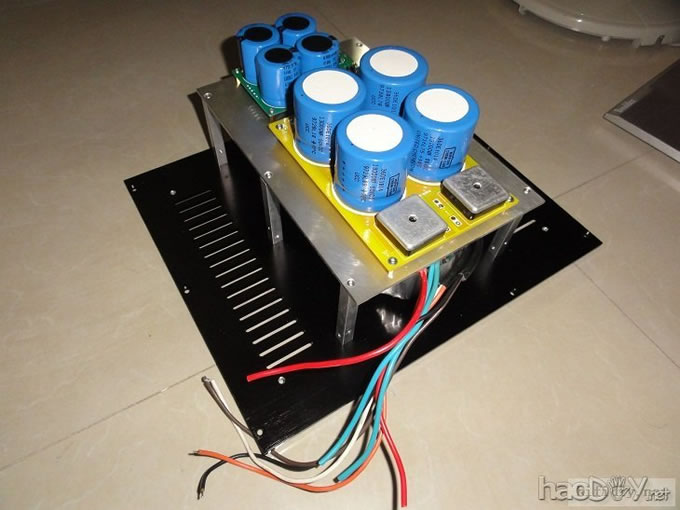

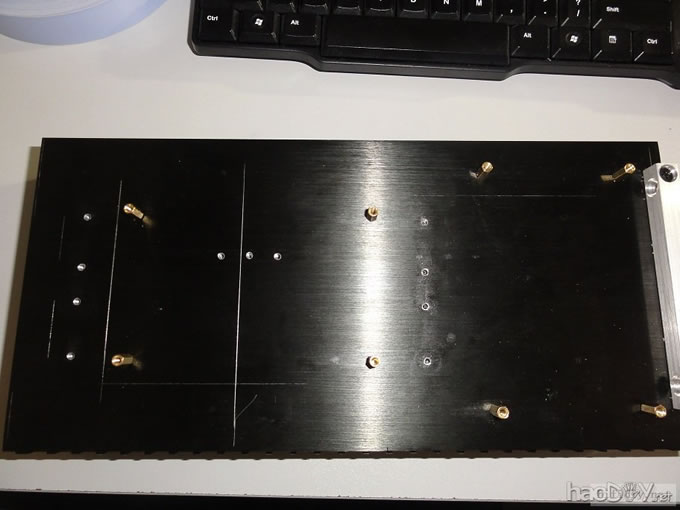

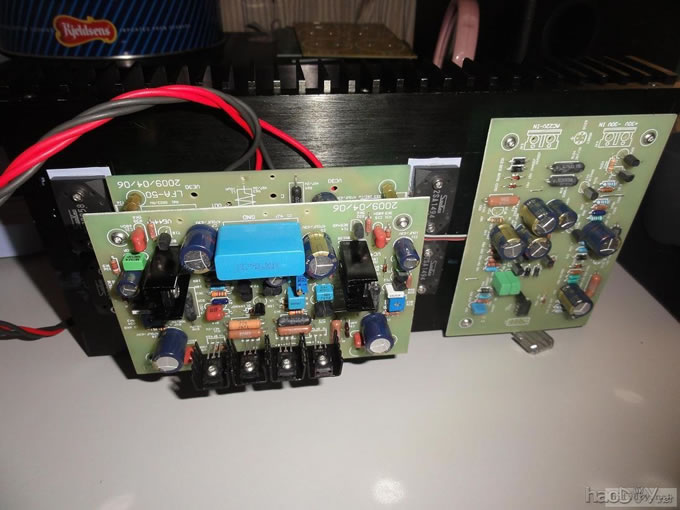

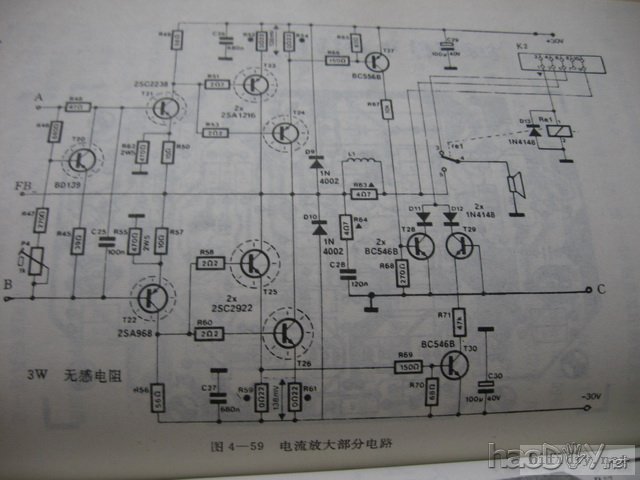

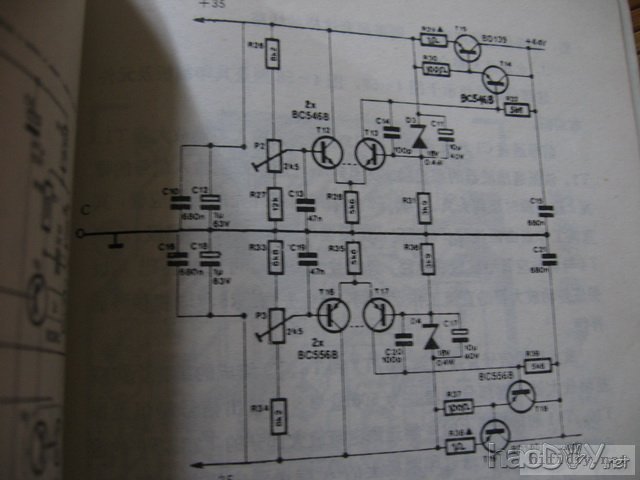

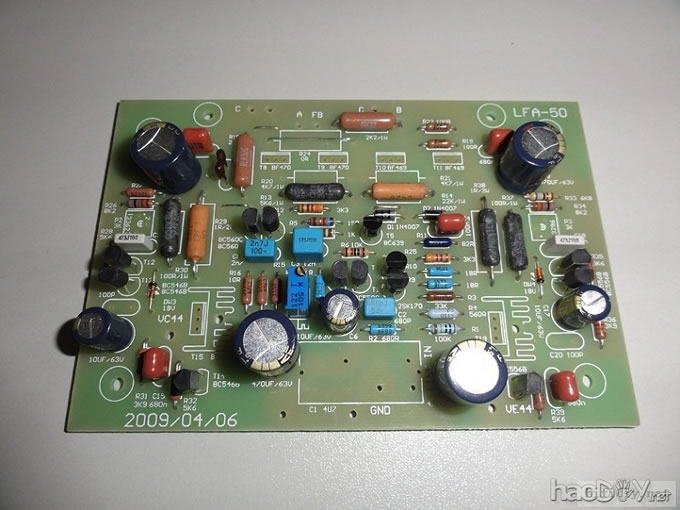

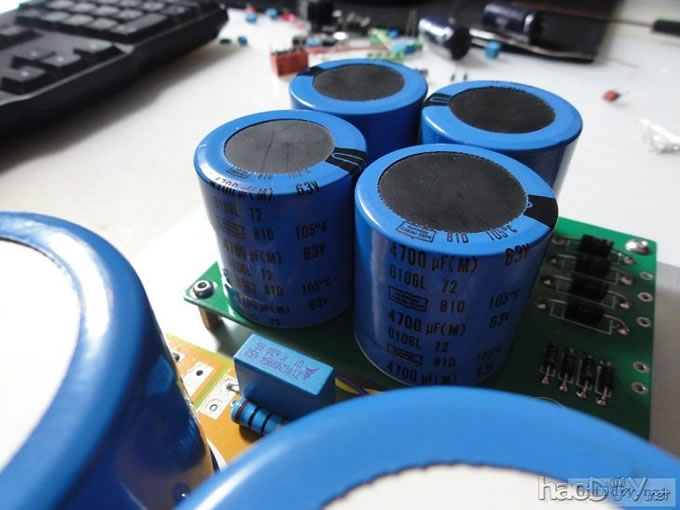

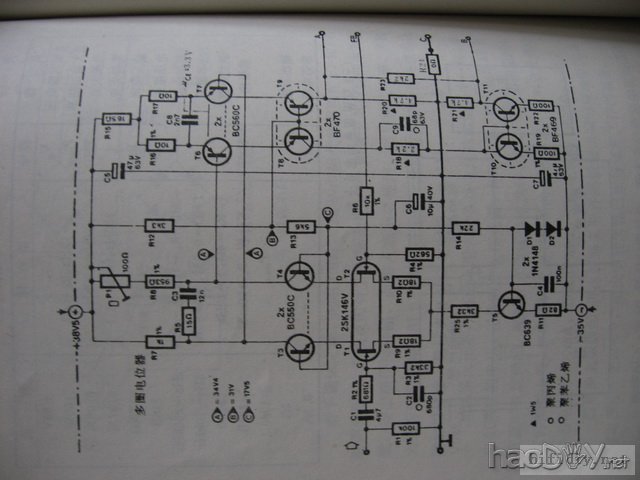

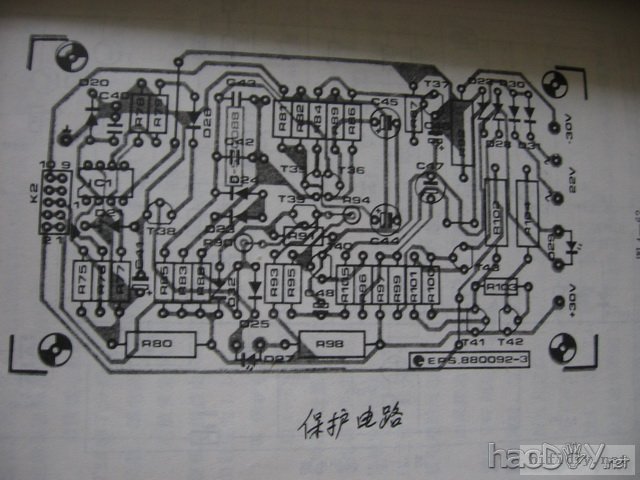

 再来个03年矿泉水兄做的PCB，还有当年一起买的718厂电阻（当年的718可不像现在一样随处能买）  电源对于一台优质功放的重要性我就不多说了，一般我都喜欢根据手头上的变压器来装机器，在一次偶然的机会，收到了老牛版主的P牛，电压不错，版主的手艺再次让我叹服 电压放大部分放弃原版的设计，使用了一个双35V的进口变压器，外加自己制作的滤波电路  这个是电压放大部分，具体选料、制作随后送上  这个是电流放大部分，选料和制作随后送上  这个是保护电路部分  散热器的定位、钻孔和攻丝，属于力气活  组装起来的效果，还不错，基本满意，呵呵    滤波部分 主滤波使用的是思碧36DE 13000U，板子是自己画的，老摩托罗拉原装30A的整流桥 电压放大部分的滤波电路也是自己的，用的是思碧81D 4700U 一直比较喜欢思碧的声音，低频好，稳重。。。。   考虑到机箱空间和机械结构，电源部分采用了双层设计，使用了6条10MM×10MM的铝柱和3MM的铝板，强度应该不成问题了    这个。。。。。。 不是我的板子~ 我也是买的 不过这个板子有BUG，不知道之前朋友装的如何 现在修改后已经正常工作了 装好的主板，等待调试。。。。。 电流放大部分的三个管子比较难装，位置太过隐蔽了，呵呵。。。。      还有我那可爱的小狗一直陪伴~~~ 这两个图可以看到修改的地方了 其中一个是电压放大部分的稳压电路的 BC546/556 引脚定义错误，需要反面安装 另外一个是保护电路中 BF256A 使用 K246 代换，实验证明是可行的，注意两者的引脚定义不同，需要侧面安装，如图   (责任编辑：admin) |
