早6点奋战，忙了3个小时，终于完成。机壳做好后组装速度飞快。从线路板断断续续做到现在有一个月了吧，受初中同桌委托做这台机给他电脑用，他说外面卖的JJ都是些垃圾，中看不中用，尽是煽钱。为了不负重托，下了好多猛料，线路简单化，双差分输入，中功率和末级用MOS管，使高频细腻些，达到少少胆机效果。电脑嘛，声音一般都较硬，这样处理过，从听感上变化是很明显的。

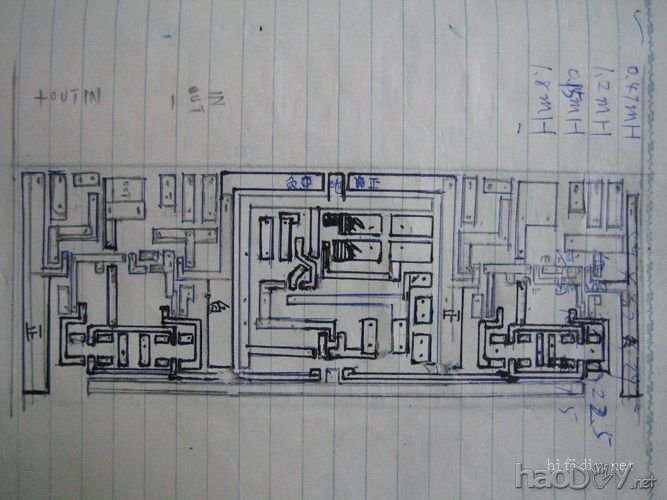

设计线路图我的第28台功放完工（N.28）

我的第28台功放完工（N.28）

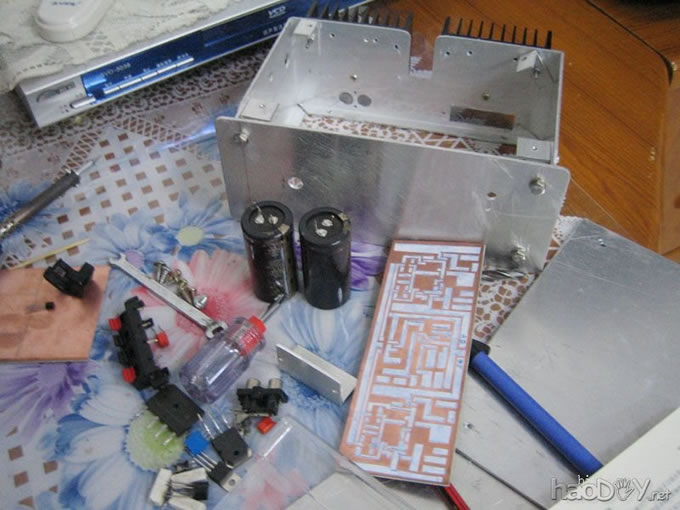

散件，未完成前

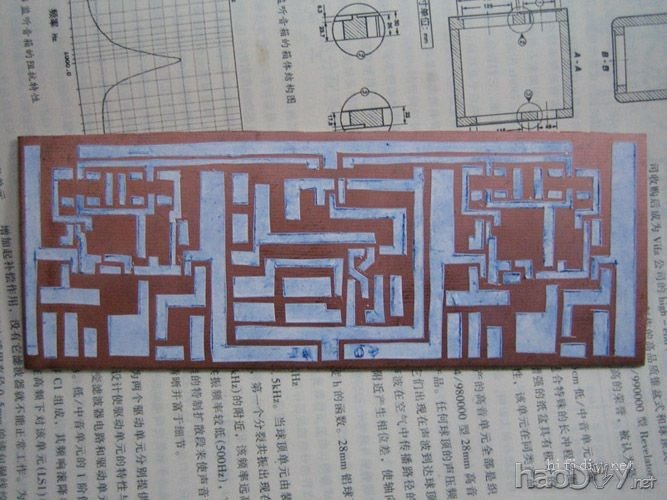

小样，

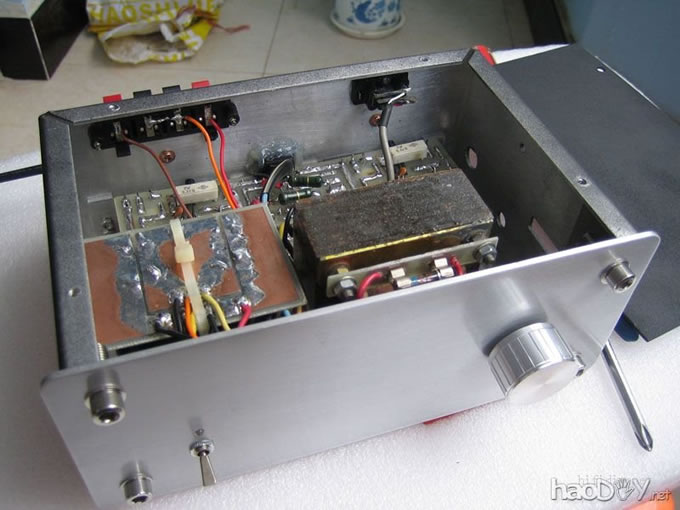

底部，台机是倒装的

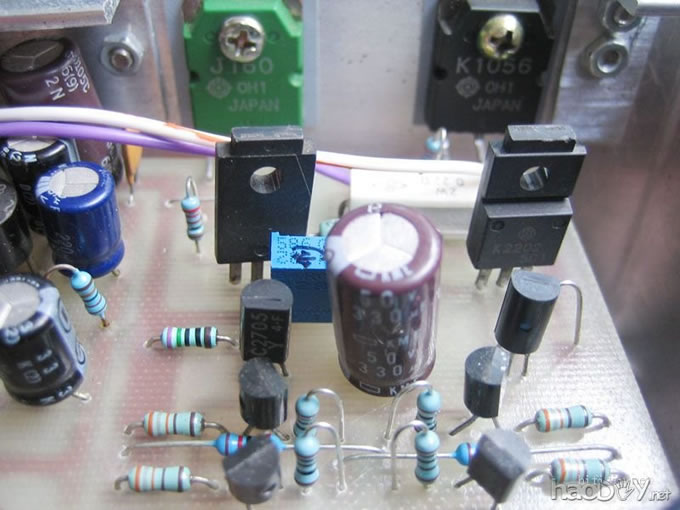

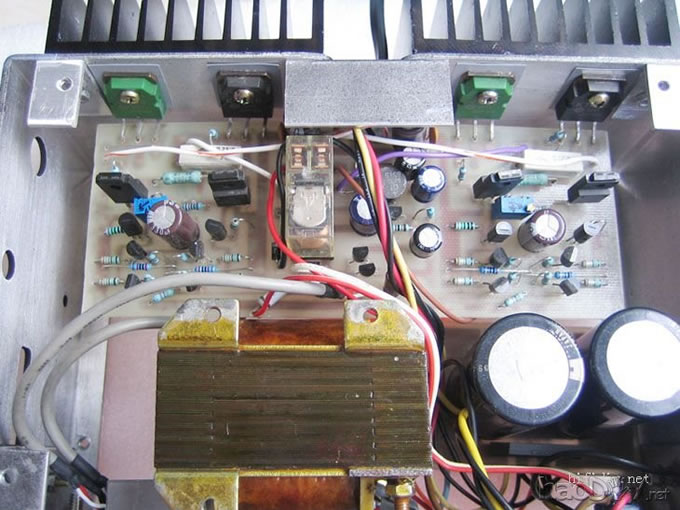

局部功放线路

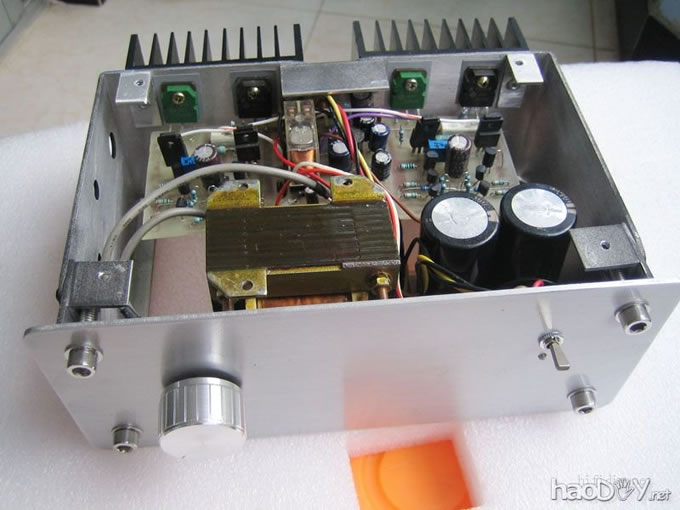

正面一览

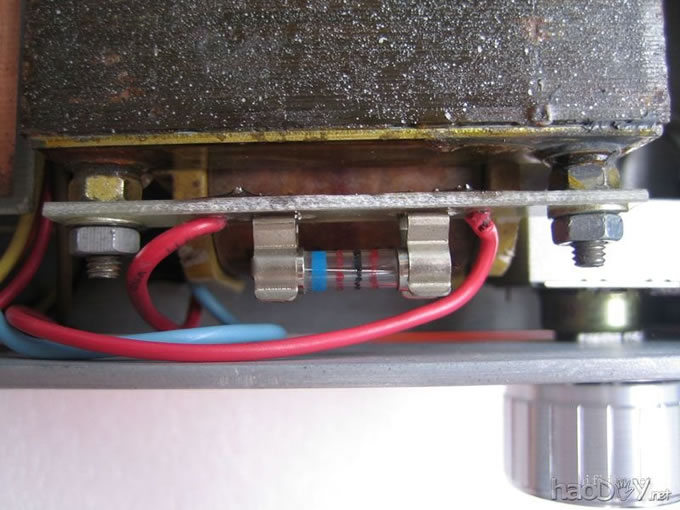

保险管位置都没地方装了，只好放这里喽！

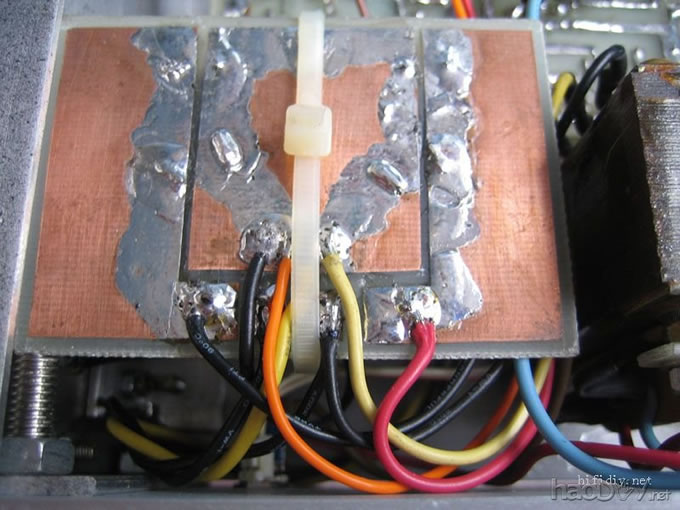

电容用扎带捆着

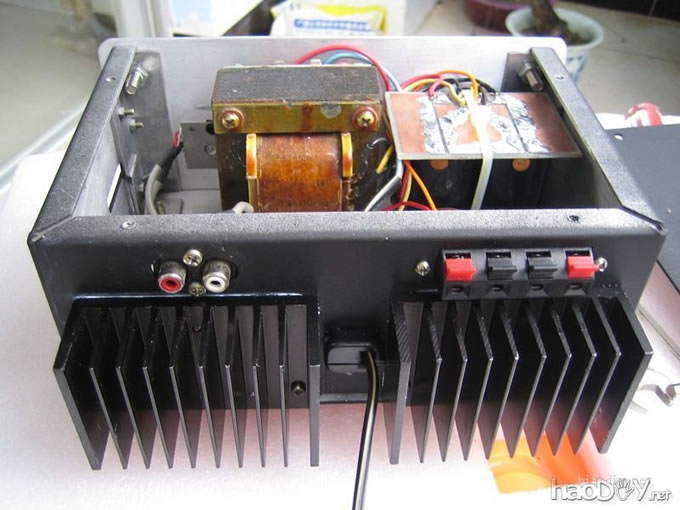

背面加两快散热器，试机连续工作一天都温温的

我的第28台功放完工（N.28）

只有从头到尾手工制作才能充分体现DIY的宗旨

线路板上粘的是做广告用的自粘不干胶水,当然不会被腐蚀。放入三氯化铁要看时间,一般加热十多分钟铜泊既脱落,室温下约7、8小时，太久就会腐蚀进里面。画好后用刻笔刻出，拿剪刀太神奇了吧！[em06]线路图东一截西一截的，等画好后再上。MOS管以前买拆机的,本人不会买那写所谓的磨字管. (责任编辑：admin)
